Корпус для материнских плат Framework, внутренние компоненты которого видны снаружи.

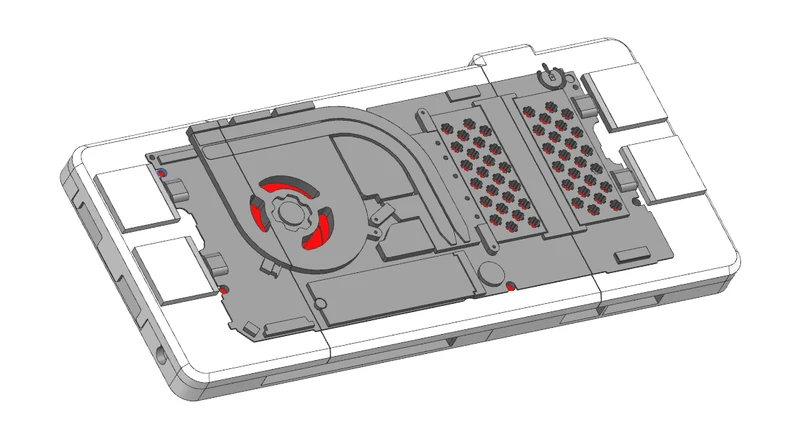

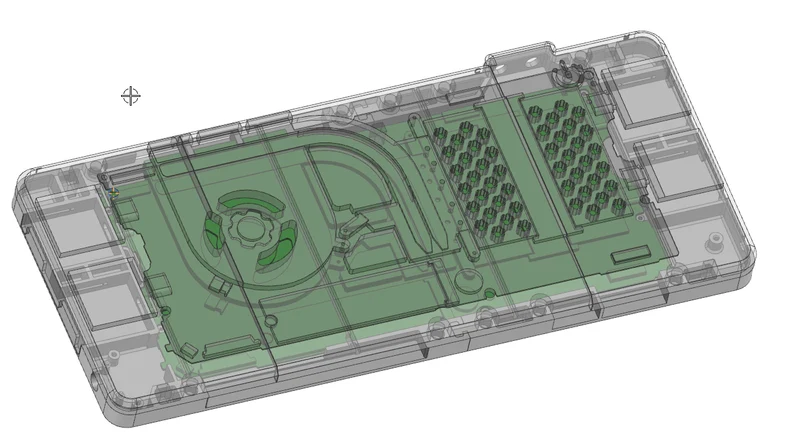

Мне очень нравится минималистичный корпус для простой печатной платы материнской платы как полноценного ПК. Но чтобы было интереснее, я добавил на поверхность форму материнской платы. Таким образом, на нем отображаются печатные платы и платы расширения (вроде прозрачных корпусов для телефонов или стеклянных корпусов для ПК, но с 3D-структурой).

Спасибо ManelTo, который предоставил мне модель материнской платы. Это значительно облегчило работу. Я кое-что изменил в модели материнской платы, а также добавил некоторые детали, но базовая модель материнской платы очень помогла.

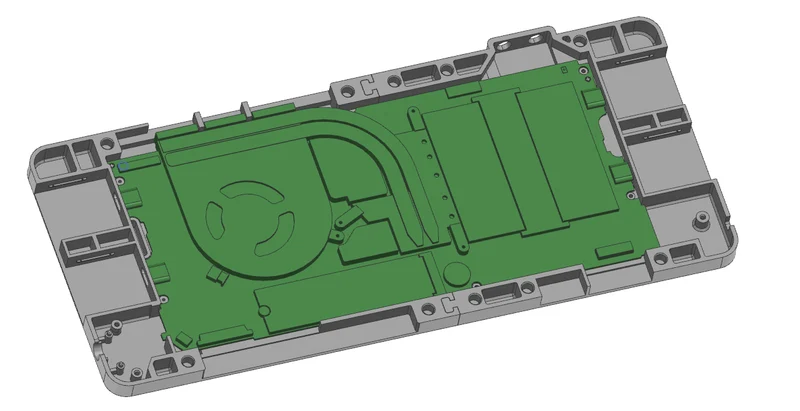

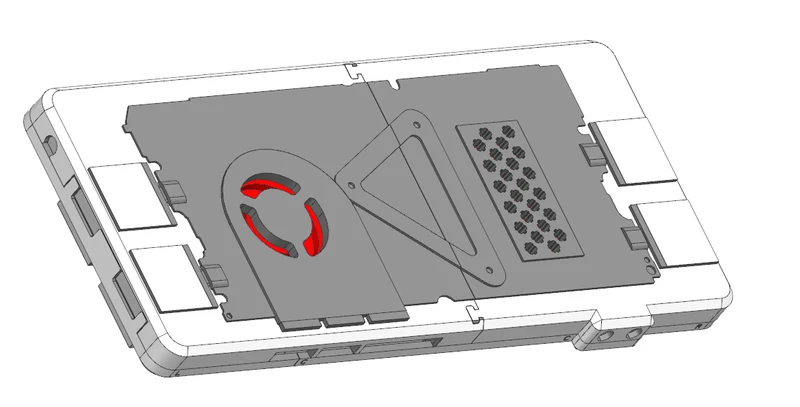

Сам случай основан на эталонном примере Frameworks. Я сохранил большую часть внутреннего устройства в прежнем виде, поскольку эта конструкция работает достаточно хорошо.

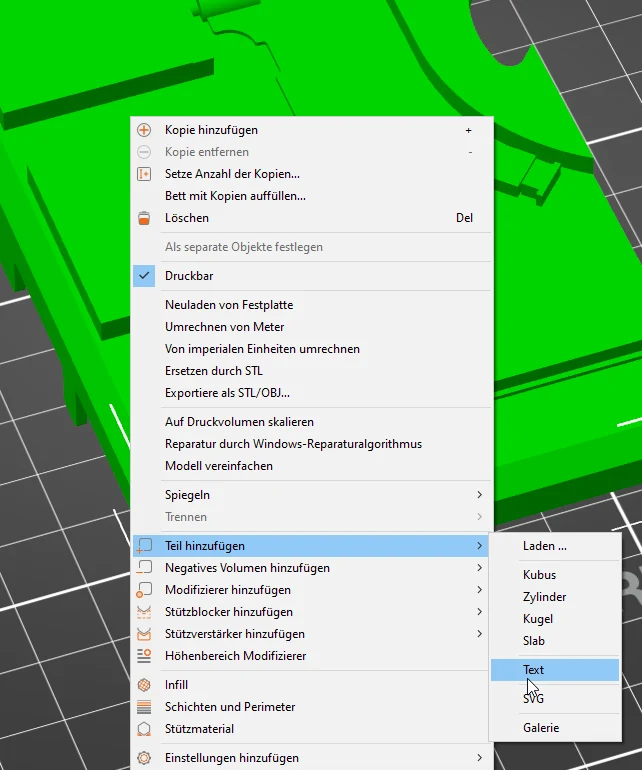

Я также добавил в корпус карты расширения USB. Вы можете пометить карты расширений в Prusa Slicer с помощью инструмента «Текст». Таким образом, вы можете не только настраивать свои расширения, но и маркировать их:

Это может выглядеть так:

Печать:

При использовании принтера FDM могут возникнуть сложности с 3D-структурой снаружи. Это проблема, которая представляет собой сложную конструкцию. Я бы рекомендовал использовать опорную конструкцию внутри корпуса, чтобы внешняя сторона корпуса была обращена вверх.

Для меня печать модели не была проблемой, поскольку я использовал принтер SLA. Там было гораздо проще.

Фотографии обновлю, как только соберу его полностью.
