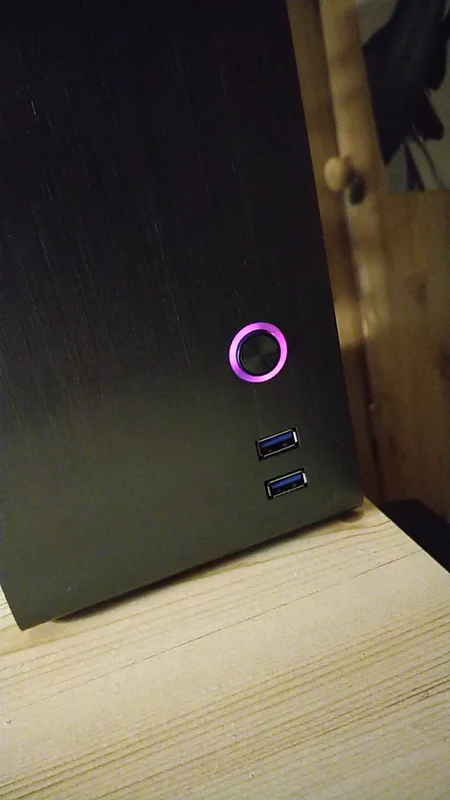

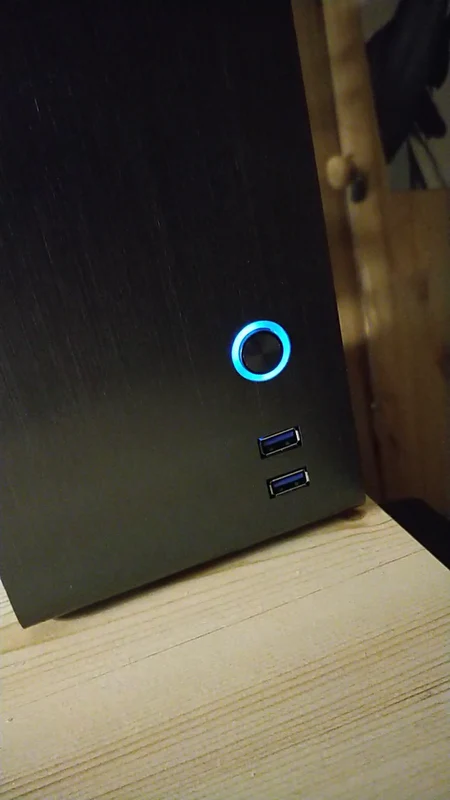

Это светодиодное крепление, позволяющее кнопке питания Kolink Rocket работать с Asus Aura/Gigabyte Aorus RGB Fusion.

Поэтому я удалил предварительно установленные белые светодиоды, которые были просто приклеены, а затем установил печатное крепление для светодиодов.

Вам нужно:

1x 5 мм красный светодиод
1x5 мм зеленый светодиод
1x5 мм синий светодиод
2x р��зистор 360 Ом
1x резистор 220 Ом
какой-то провод
паяльник
прозрачная нить

Светодиоды, которые я использовал, уже имеют встроенный резистор. Они рассчитаны на напряжение 5 В, поэтому рекомендованные выше резисторы выбираются исходя из этого.

Резистор 220 Ом предназначен для красного светодиода, поскольку яркость у меня была довольно низкой, поэтому я выбрал резистор поменьше, чтоб�� дать ему немного больше мощности.

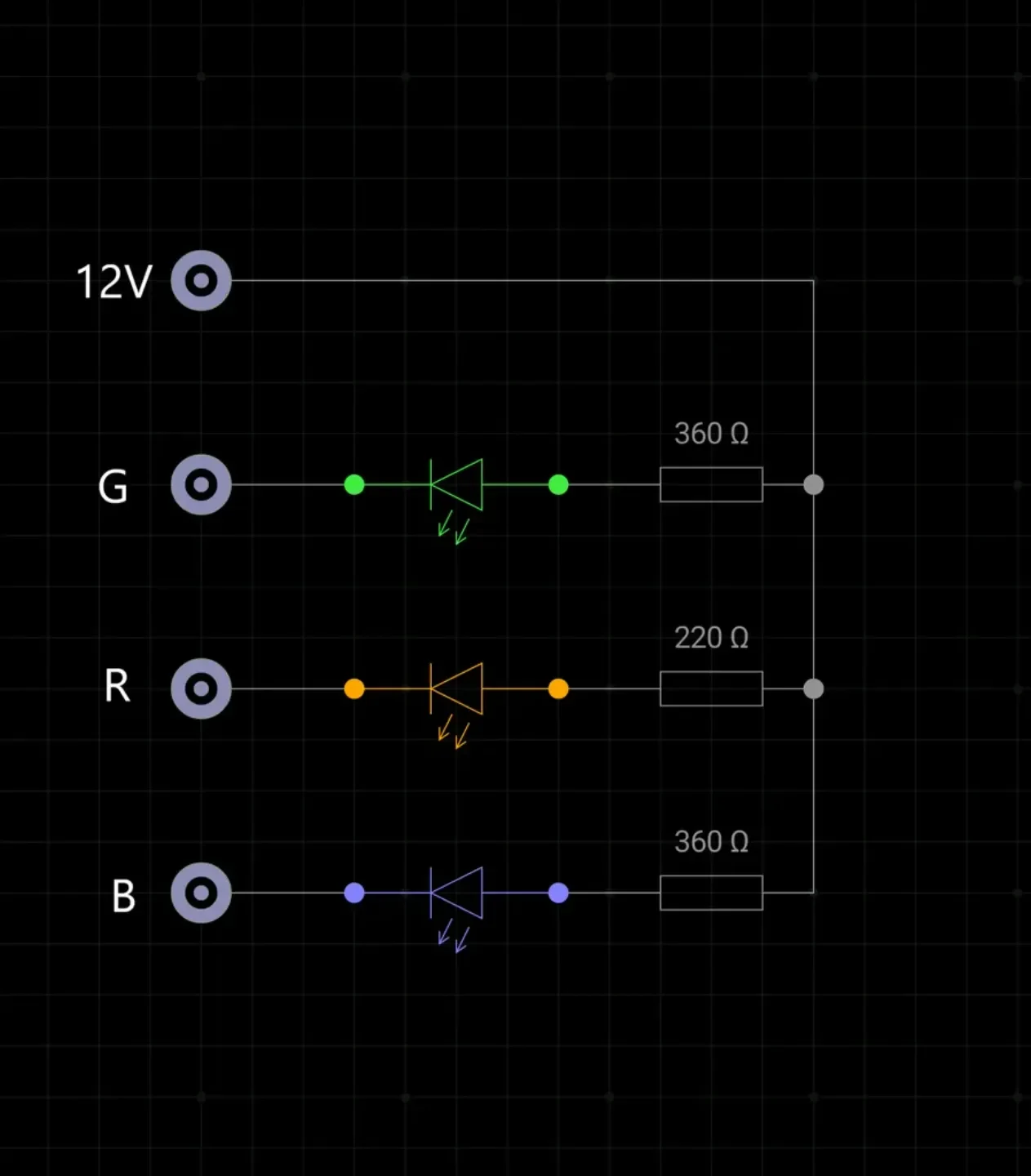

Чтобы использовать эти светодиоды с Asus Aura, вам необходимо спаять три + ножки светодиодов вместе и подключить их к порту V+ разъема RGB.

Каждая из ножек светодиодов подключается к резистору, а затем подключается к указанному цветному порту разъема RGB.

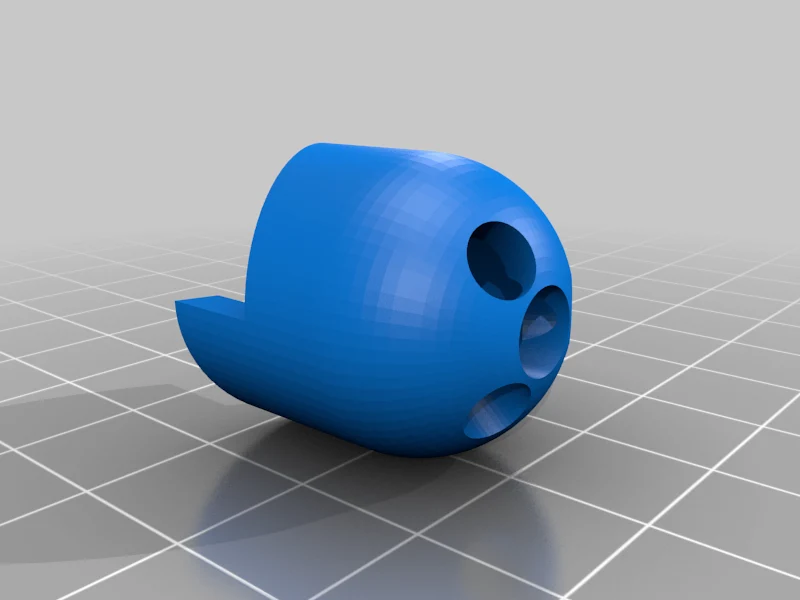

Центральное отверстие этой модели используется для кабеля выключателя питания.

три отверстия смещены от центра для светодиодов.

Если у вас есть дополнительные вопросы, не стесняйтесь спрашивать.

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Цельнометаллическая Мега

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,1

Заполнение:

20

Нить: Das Filament PETG Прозрачная

Примечания:

Распечатайте это, стоя так, чтобы полусфера касалась рабочей пластины.

Поддержка не потребуется, но при использовании некоторых слайсеров вы получите сообщение об ошибке, поскольку центральное сверление не касается рабочей пластины -> опора касается только рабочей пластины.
