Корзины для жестких дисков в районе радиатора AIO. (с кол...
В прошлом году, когда я собирал новый компьютер, меня раздражал недавний спад в индустрии корпусов от кучи отсеков для 3,5-дюймовых жестких дисков, как в старые добрые времена.

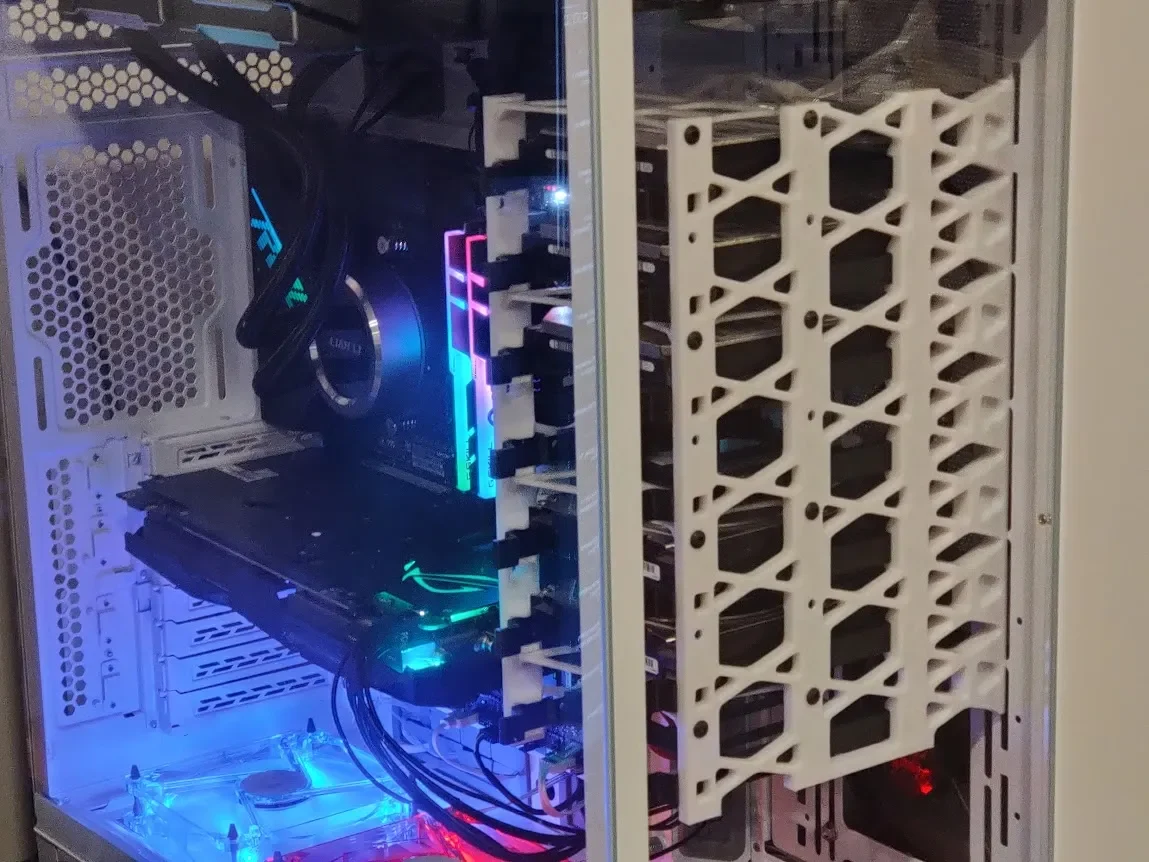

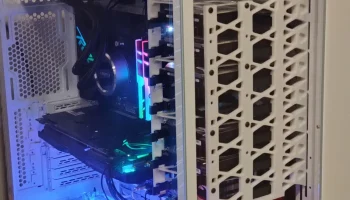

Начав с распечатки салазок для жесткого диска Coolermaster, которую можно найти здесь, я смоделировал отсек для жесткого диска, который крепится к месту крепления бокового впускного вентилятора/универсального ввода-вывода моего O11d evo xl. Я постарался сделать его максимально универсальным, он также подходит для моего старого o11d, отличного от xl, и поэтому я ожидаю, что он подойдет для большинства случаев с передним / боковым впуском o11d.
Важные примечания! пожалуйста, прочитайте:

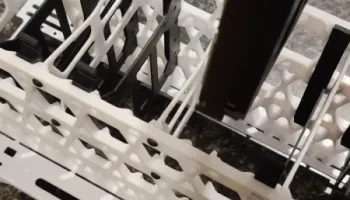

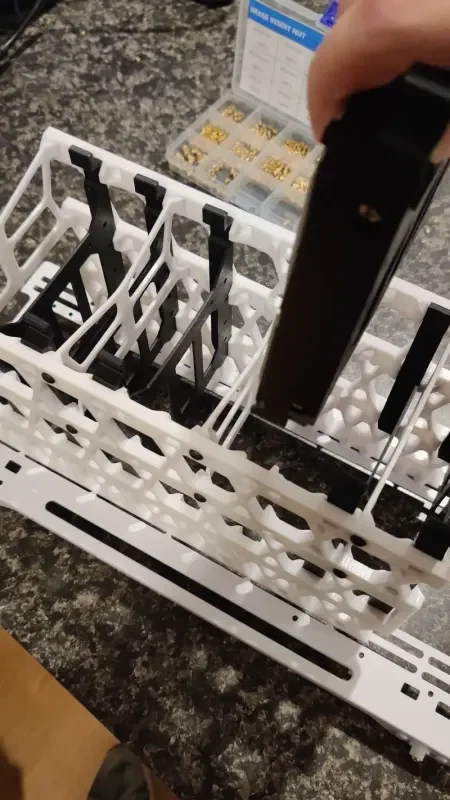

Стороны клетки являются модульными: поместите/сложите клоны каждой «стороны» клетки на расстоянии ровно 40 мм друг от друга в слайсер по вашему выбору и соедините их вместе в один объект для каждой стороны.
Добавьте колпачки для ножек к последнему клонированному объекту, чтобы придать направляющим самого нижнего модуля достаточную прочность.

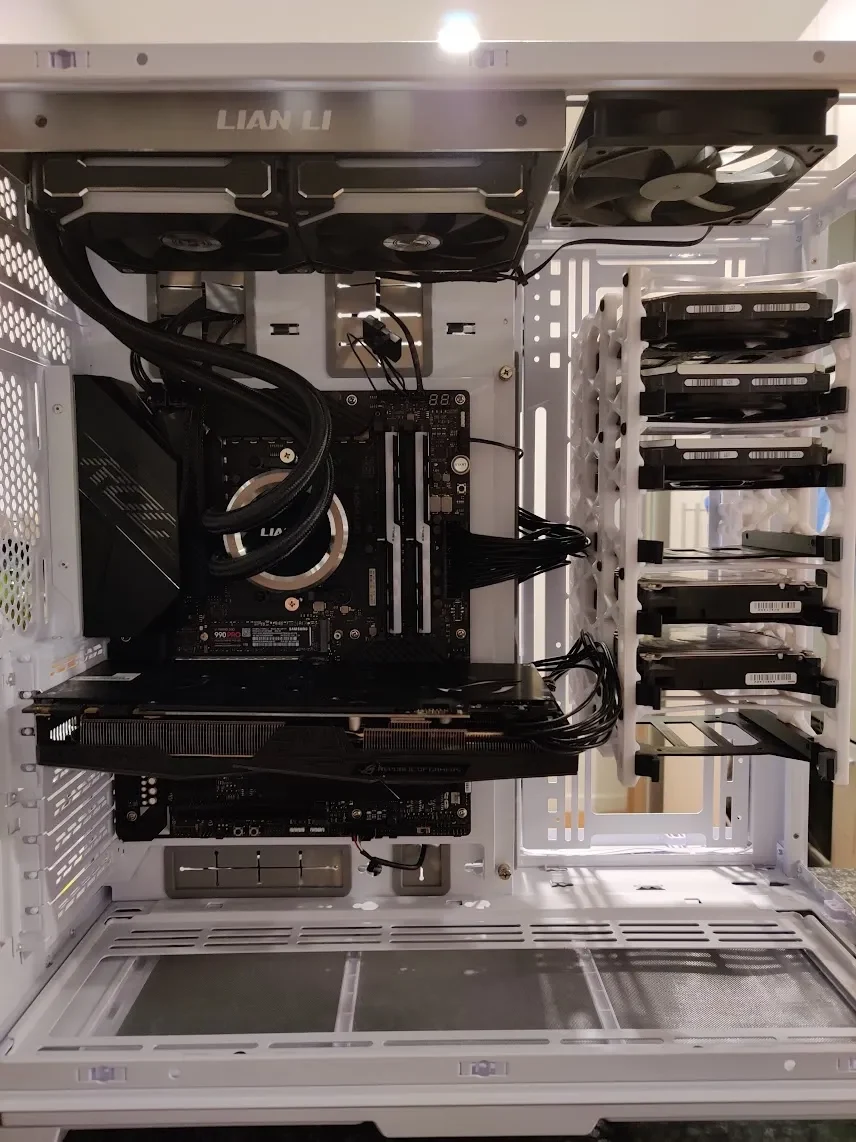

В зависимости от монтажа AIO в вашем корпусе вам может потребоваться сделать это (некоторые кратно 3) + 1 отсек, чтобы отверстия совпали, например. Я напечатал свою высоту в 7 (6+1) отсеков для жестких дисков :) вам понадобится только скобка каждые 2-3 отсека.
Стороны клетки лучше всего печатать так, чтобы внешняя сторона была лицевой стороной печатной платформы.
Требуется некоторое оборудование!
В каждой скобе используются болты M4x6 мм и 4 термофиксированные резьбовые вставки M4.
На каждой стороне клетки потребуются болты M4 и термореактивные резьбовые вставки M4 для крепления к компьютеру.
Жесткие диски нагреваются, как и внутренняя часть вашего корпуса, температура плавления которой достаточно близка к PLA, поэтому я бы рекомендовал печатать на чем-то с более высокой температурой плавления, например PETG. Если рядом с ним нет графического процессора, откачивающего тепло, вам может сойти с рук использование PLA.
Нанесение силиконовой смазки на направляющие помогает предотвратить заедание. Распорки можно ослабить/затянуть, чтобы обеспечить правильную посадку на санях.
