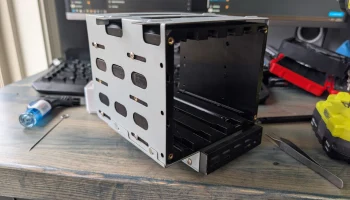

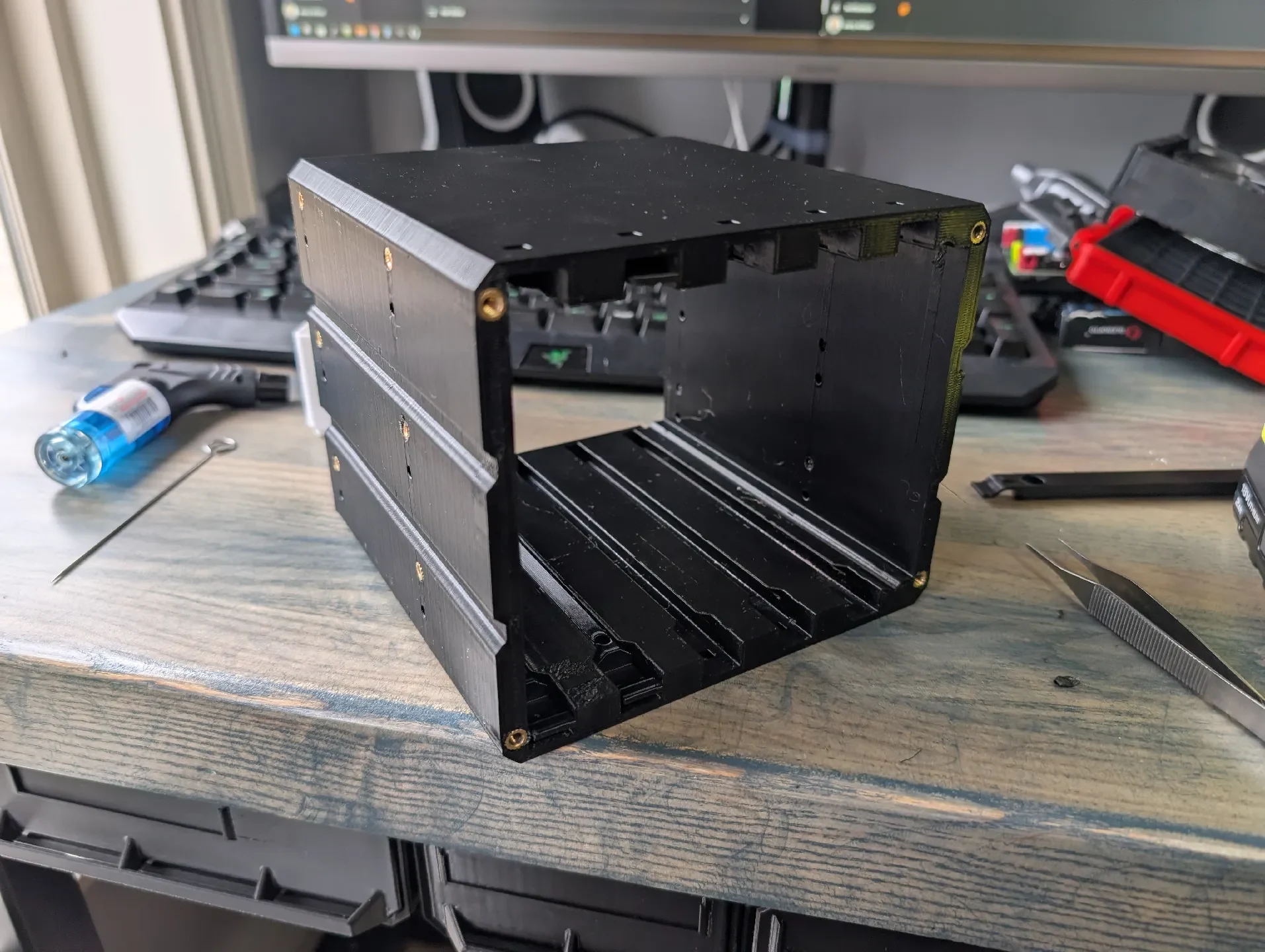

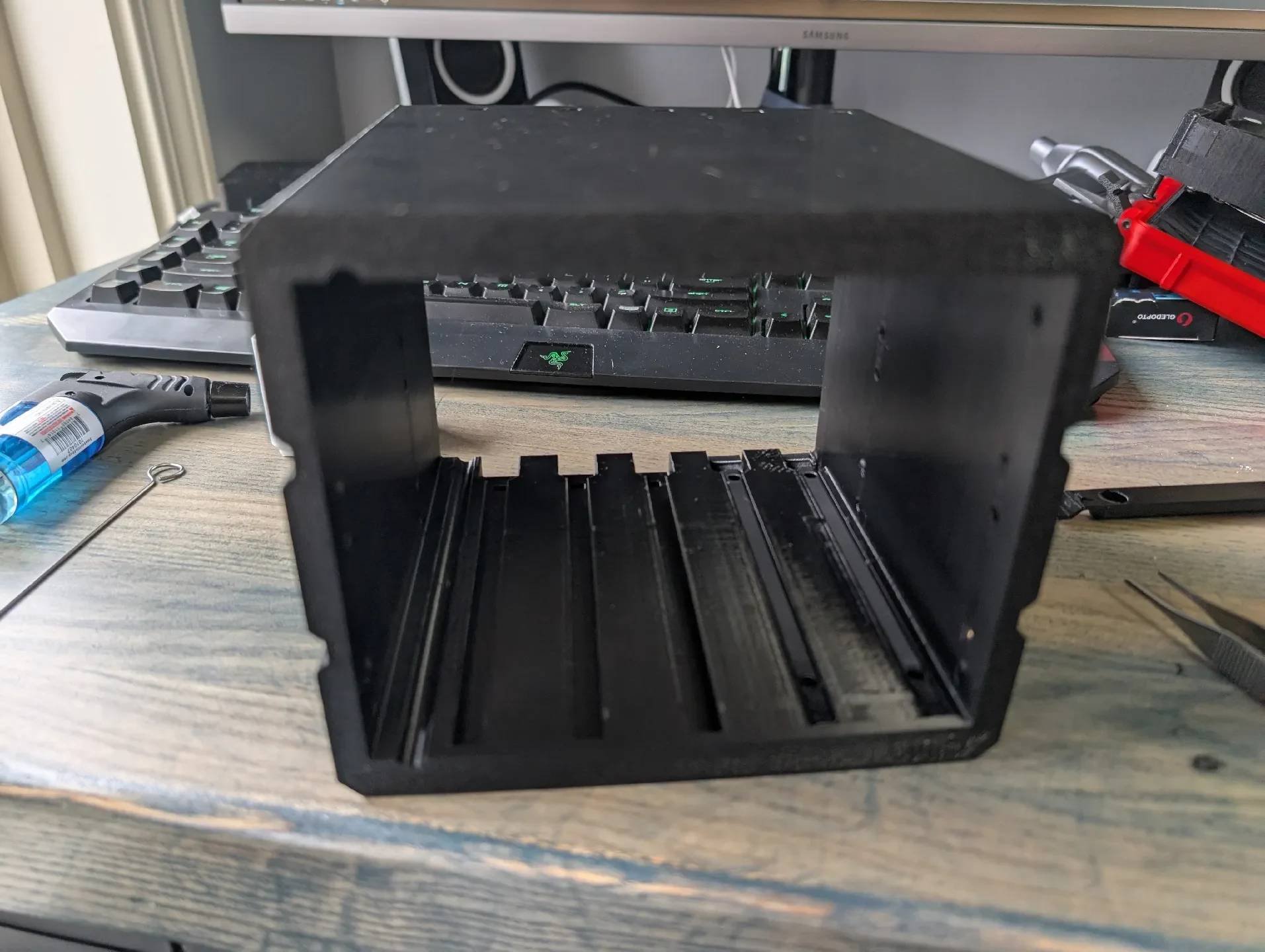

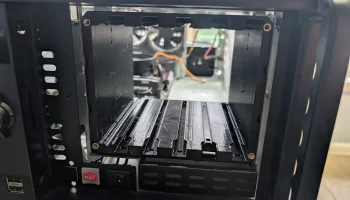

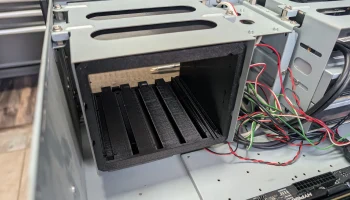

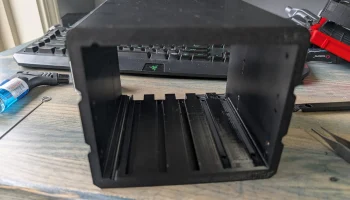

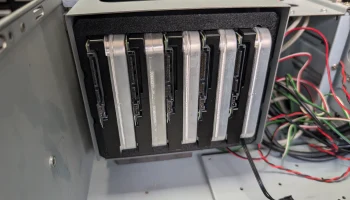

Корзина для 5-дисковых 3,5-дюймовых жестких дисков (3 отсека по 5,25 дюйма)

Это параметрическая модель OpenSCAD высокой плотности, предназначенная для установки пяти жестких дисков размером 3,5 дюйма в стандартный стек отсеков для трех накопителей размером 5,25 дюйма. Эта конструкция представляет собой развитие проверенного отсека для четырех дисков от AnthonyZ71, оптимизированного для максимально возможной плотности хранения (5 дисков) при сохранении структурной стабильности и охлаждения.

⚠ ВАЖНО: Задача «0,1 мм»

Установка пяти накопителей в отсек шириной 146,1 мм с математической точки зрения является пределом. После учета 5 приводов и боковых стенок толщиной 7,5 мм у вас останется всего 0,1 мм общего зазора.

НЕ пропускайте тестовую печать. Откройте файл Cage_5drive.scad, установите PART = «single_slot_test» и сначала распечатайте его. Если ваша направляющая не вставляется плавно, вам необходимо настроить параметр допуска в OpenSCAD, прежде чем переходить к 18-часовой печати основной клетки.

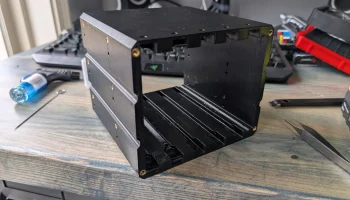

Особенности

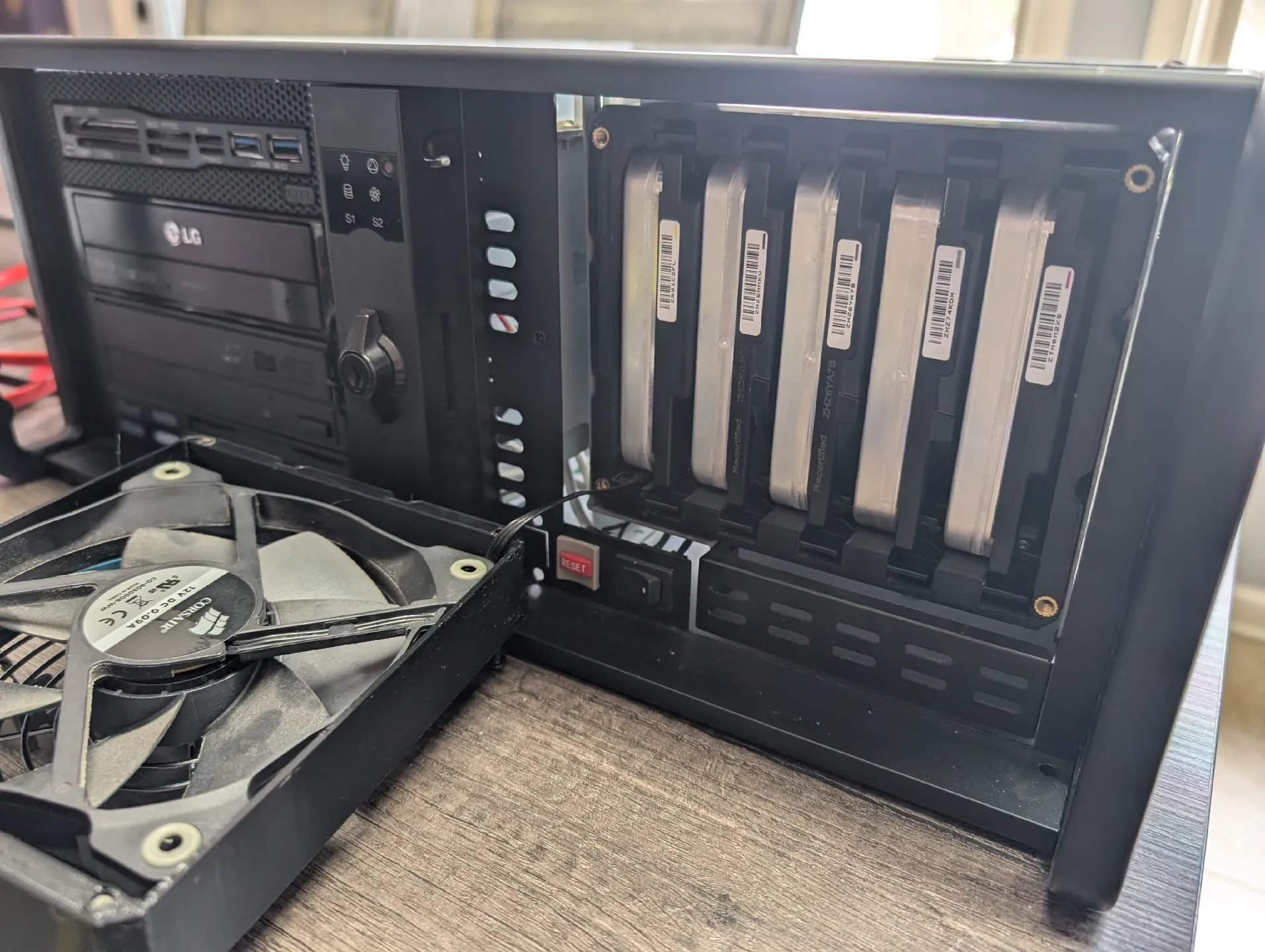

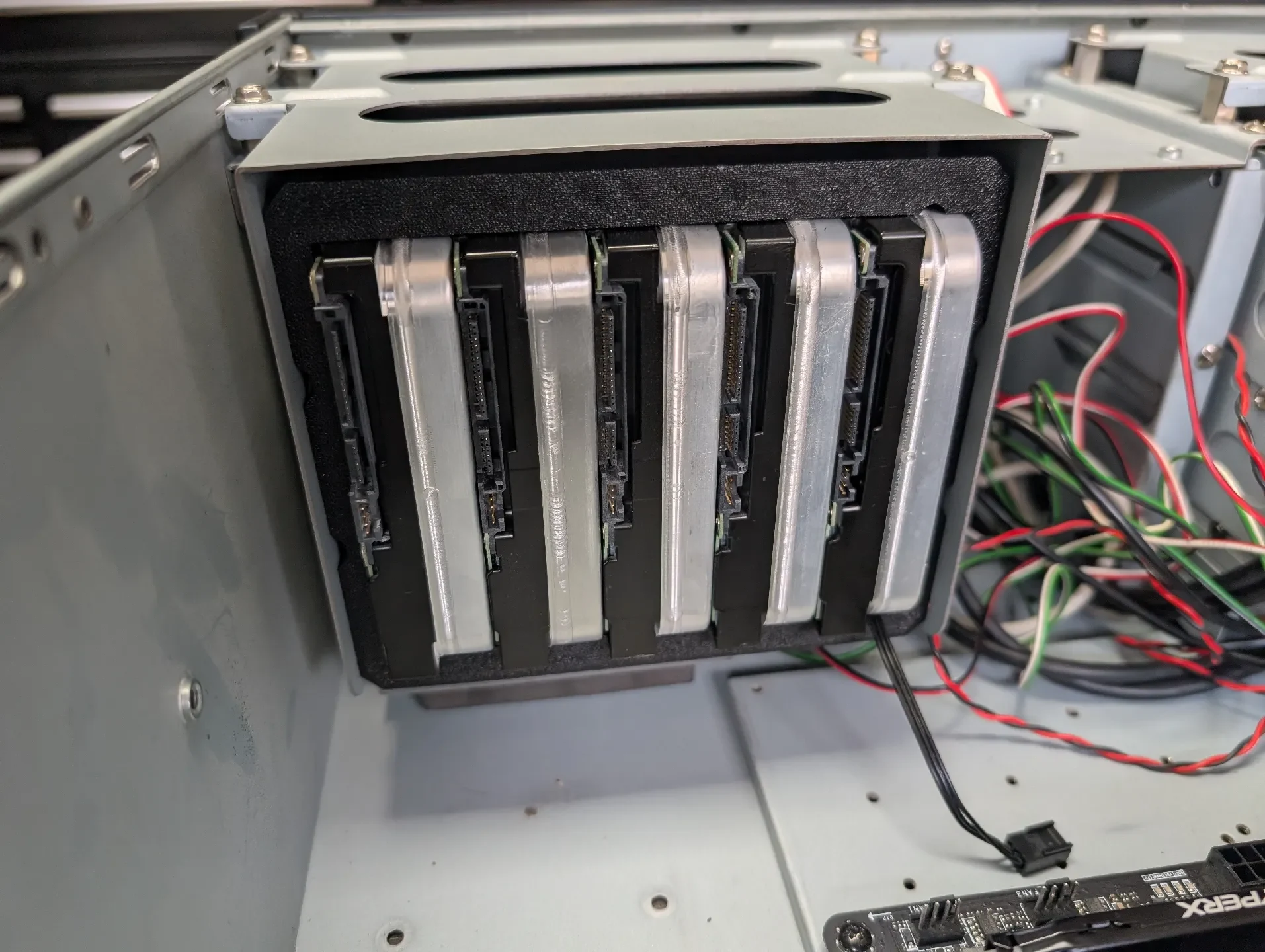

Максимальная плотность: вмещает 5 полноразмерных 3,5-дюймовых жестких дисков в 3 отсеках (максимальный предел).

Параметрический: поддерживает конфигурации для 3, 4 или 5 приводов (по умолчанию 5).

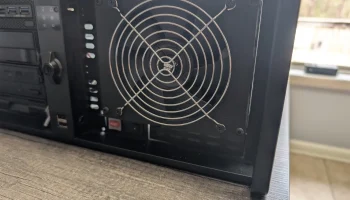

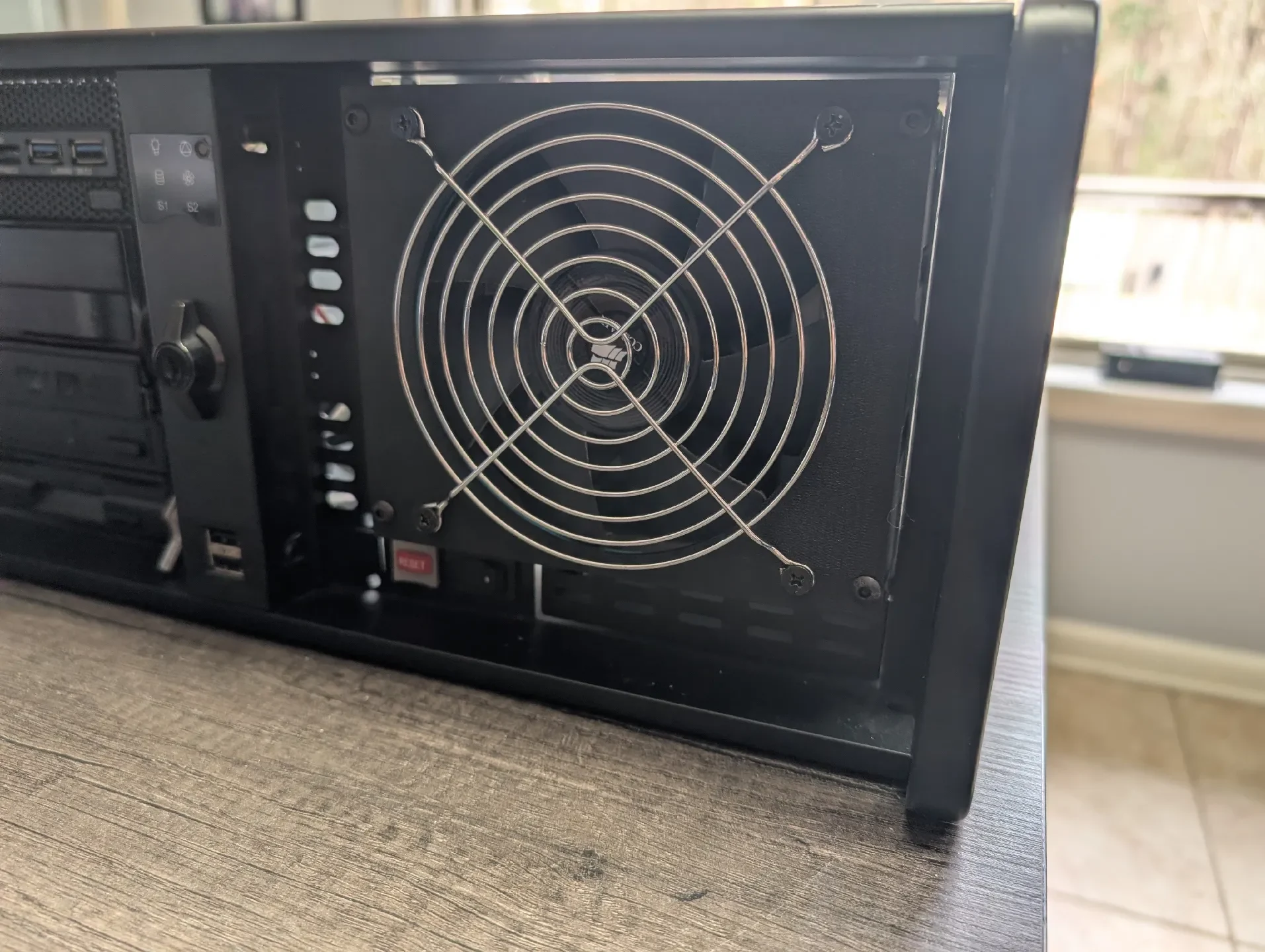

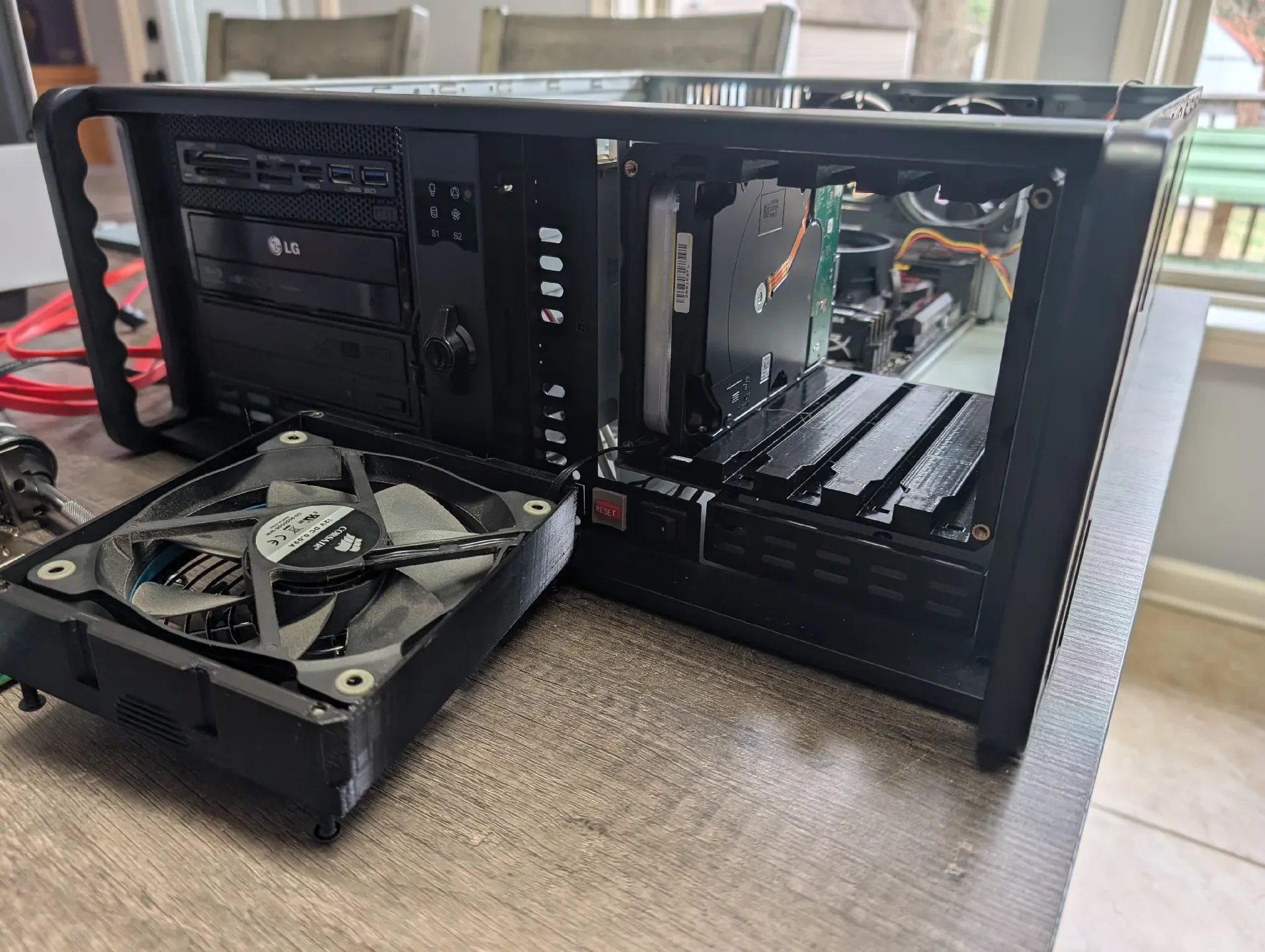

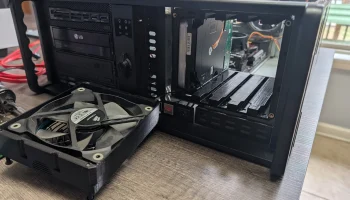

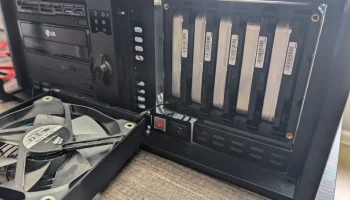

Поддержка вентиляторов: встроенный кожух для 120-мм или 140-мм вентиляторов с несколькими стилями решеток.

Стили крепления: переключайте fan_mount_style между термофиксируемыми вставками («heat_set») или защелками («snap_pins»).

Максимальный воздушный поток: полностью открытая конструкция для высокоскоростных приводов.

Настройки печати и список деталей

Установите переменную PART в OpenSCAD для визуализации каждого компонента:

Название детали (ЧАСТЬ)

Кол-во

Материал

Настройки

Ориентация

клетка

1

ПЭТГ/АБС

Слой 0,2мм, 3-4 стенки, заполнение 25%.

Спиной на кровати

рельс

10

ПЭТГ

3 периметра, без опор

На ребре (длинной стороной вниз)

fan_shroud

1

ПЭТГ/ПЛА

Слой 0,2 мм, заполнение 20 %

Лицом вниз

single_slot_test

1

То же, что и Кейдж

То же, что и Кейдж

Распечатайте это первым!

fan_mounting_pin

4

ПЭТГ

100% заполнение

Только для стиля snap_pins

Примечание. Настоятельно рекомендуется использовать PETG для клетки и направляющих, чтобы они выдерживали тепло привода и обеспечивали необходимую «пружину» для фиксации выступов направляющих на месте.

⚙ Калибровка и параметры

Если вам нужно настроить подгонку, отрегулируйте эти ключевые переменные в коде:

Drive_count: значение по умолчанию — 5. Хотя код допускает меньшие числа (3 или 4), 6 дисков не поместятся в стандартные размеры отсека 5,25 дюйма.

допуск (по умолчанию: 0,1 мм): наиболее важная настройка.

Слишком туго? Увеличение на 0,05 мм.

Слишком свободно? Уменьшить на 0,05 мм.

spacing_w: установлено на 7,5 мм. Это необходимо для 5 дисков. Не уменьшайте это значение, иначе стенки клетки станут структурно ненадежными.

вставка_глубина: по умолчанию 10 мм. Убедитесь, что ваши винты достаточно длинные, чтобы использовать всю глубину.

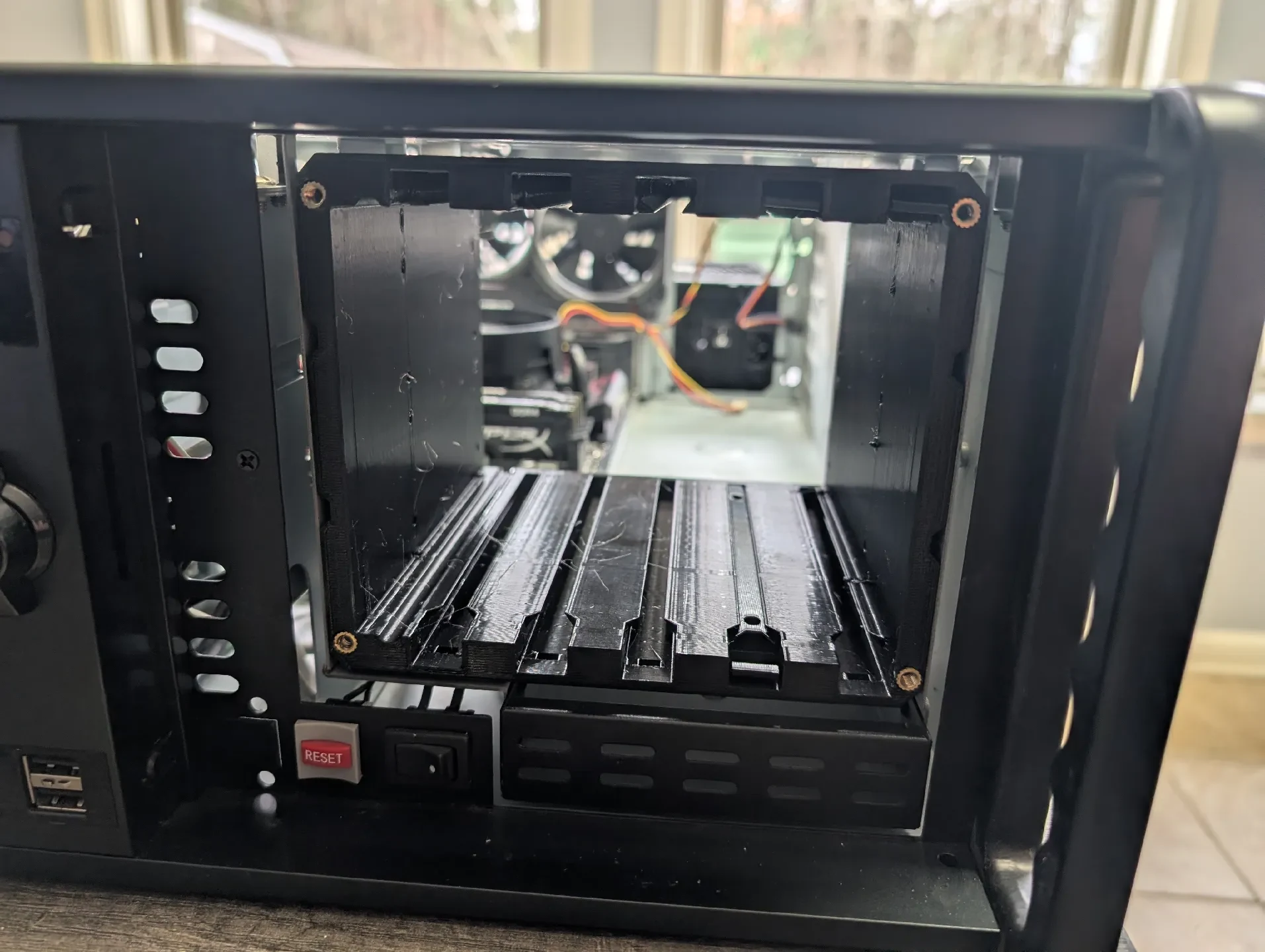

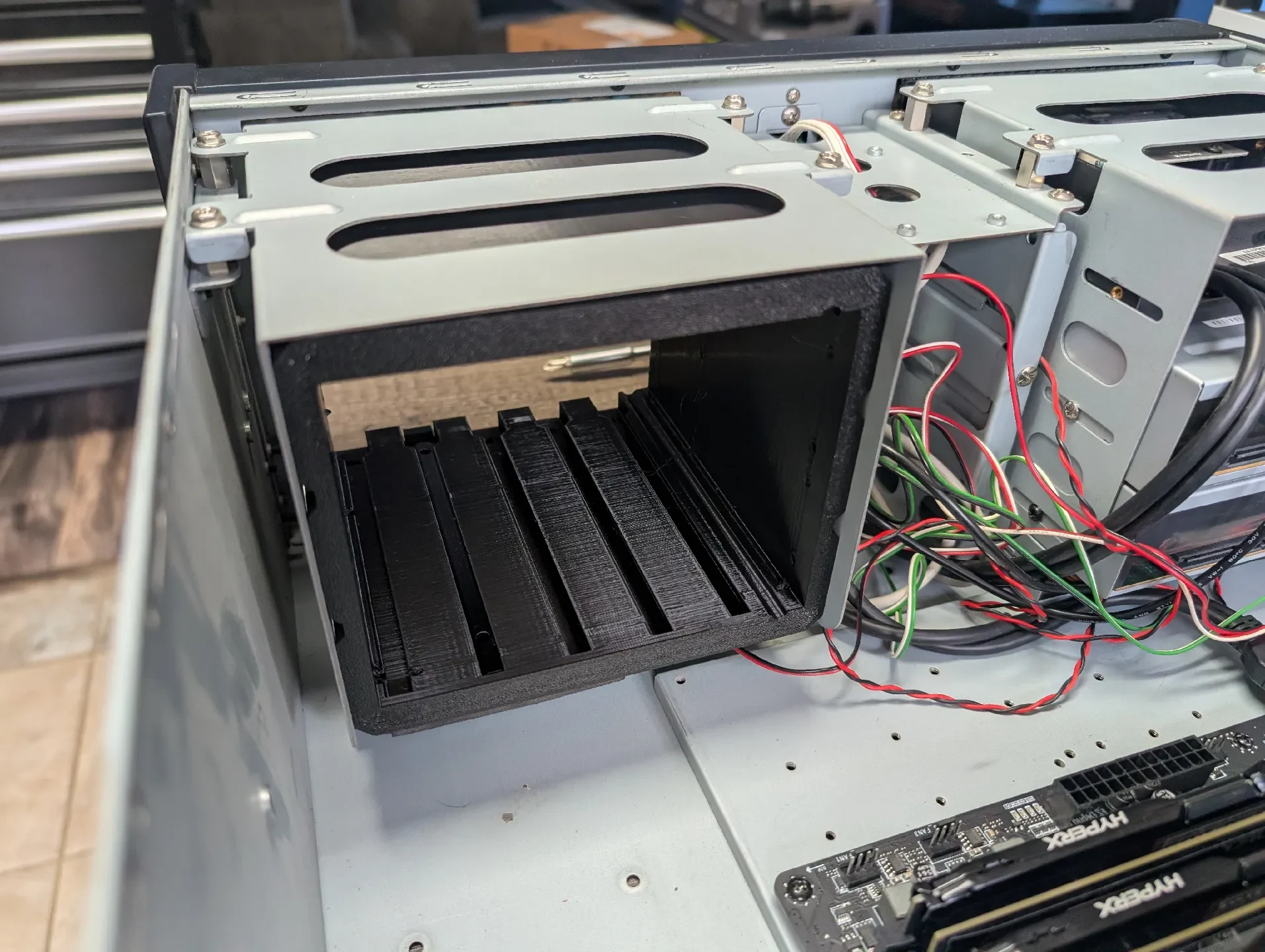

Сборка и оборудование

Калибровка: прикрепите направляющие к жесткому диску и протестируйте на распечатке Single_slot_test. Отрегулируйте допуск до тех пор, пока прилегание не станет плотным, но гладким.

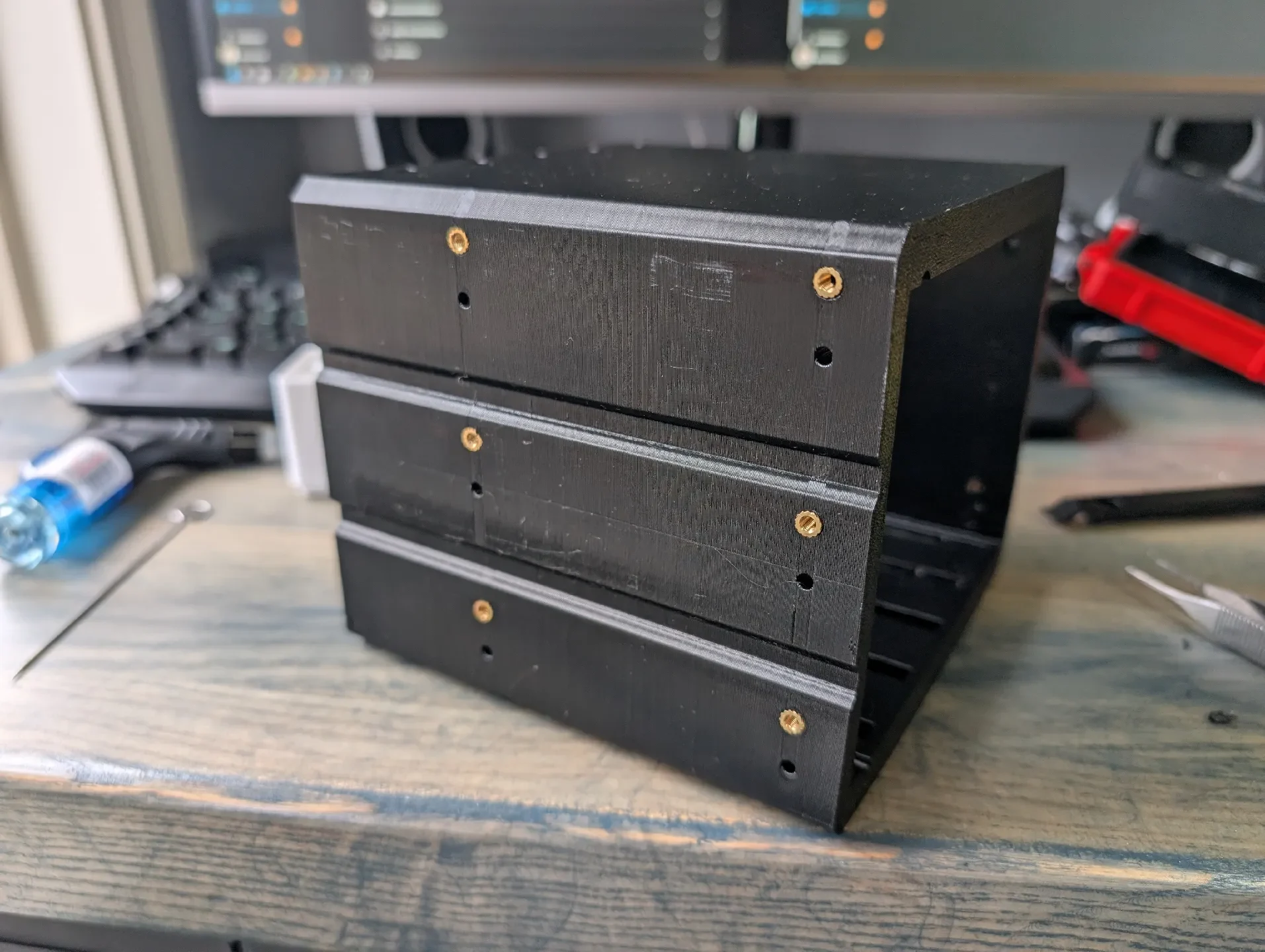

Вставки: для стиля «heat_set» используйте 4 вставки M3 (длина 5 мм, внешний диаметр 4 мм) в передних бобышках.

Крепления: * Рельсы: 20 винтов с плоской головкой M3x5 мм.

Кожух вентилятора: 4 винта M3x10 мм.

Корпус: Стандартные винты корпуса компьютера с мелкой резьбой M3.

❓ Устранение неполадок

«Рельсы ломаются»: вы, вероятно, распечатали их ровно. Они должны быть напечатаны на боковой стороне (крае), чтобы линии слоев проходили по длине вкладки.

«В случае не поместится»: убедитесь, что Cage_w в консоли OpenSCAD равен 146,1 мм. Если ваш принтер выдавливает слишком много, клетка будет слишком широкой для отсека. Проверьте внутренние выступы корпуса, которые, возможно, потребуется сгладить.

Кредиты: На основе оригинальной конструкции с 4 приводами, разработанной AnthonyZ71. Логика решетки вентилятора от OutwardB. Булавки от Emmett Lalishe.
