Модульный кронштейн для жесткого диска/твердотельного нак...

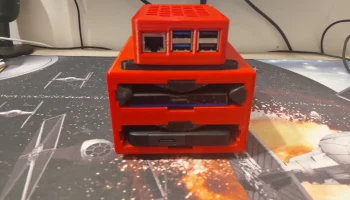

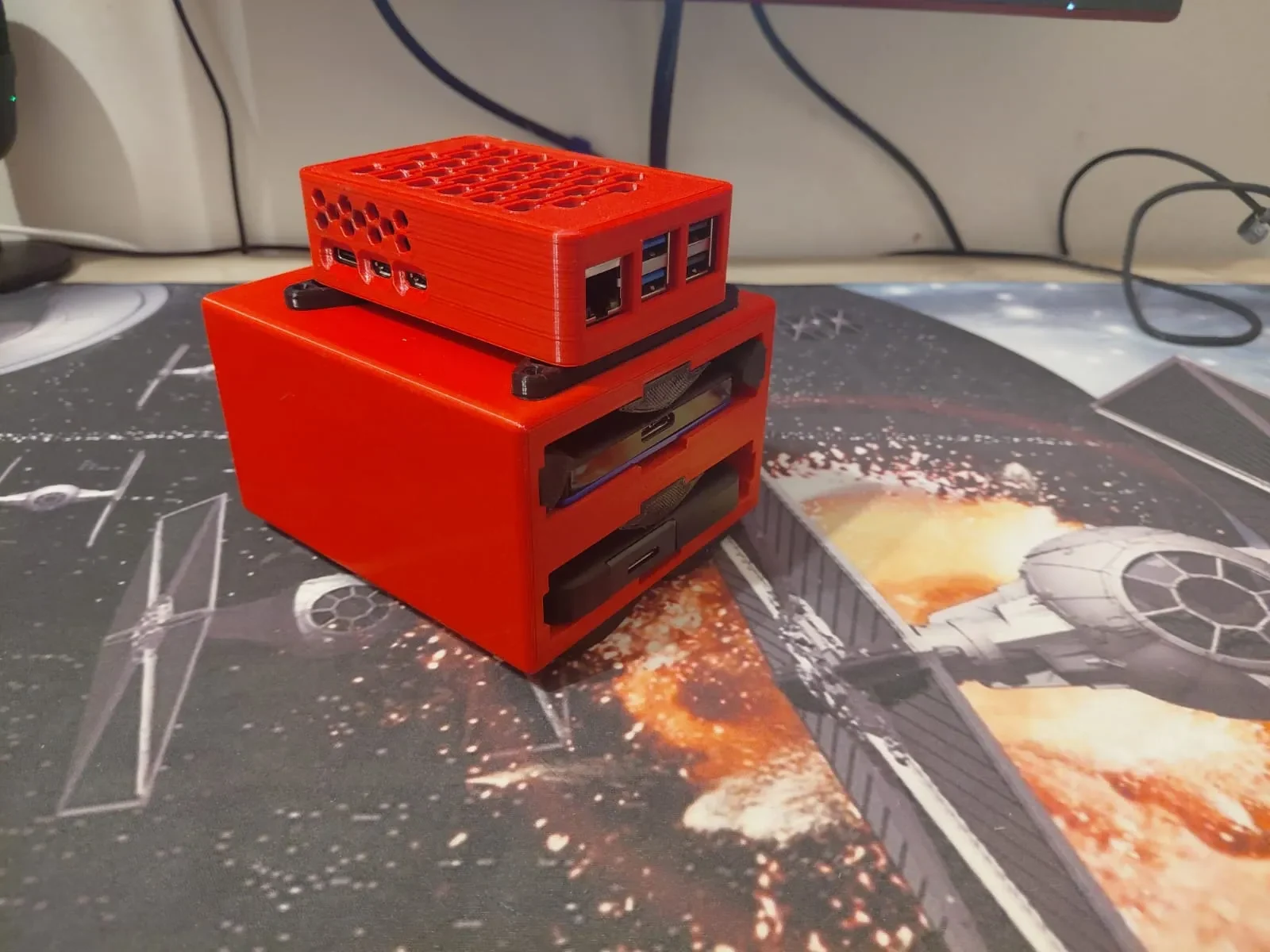

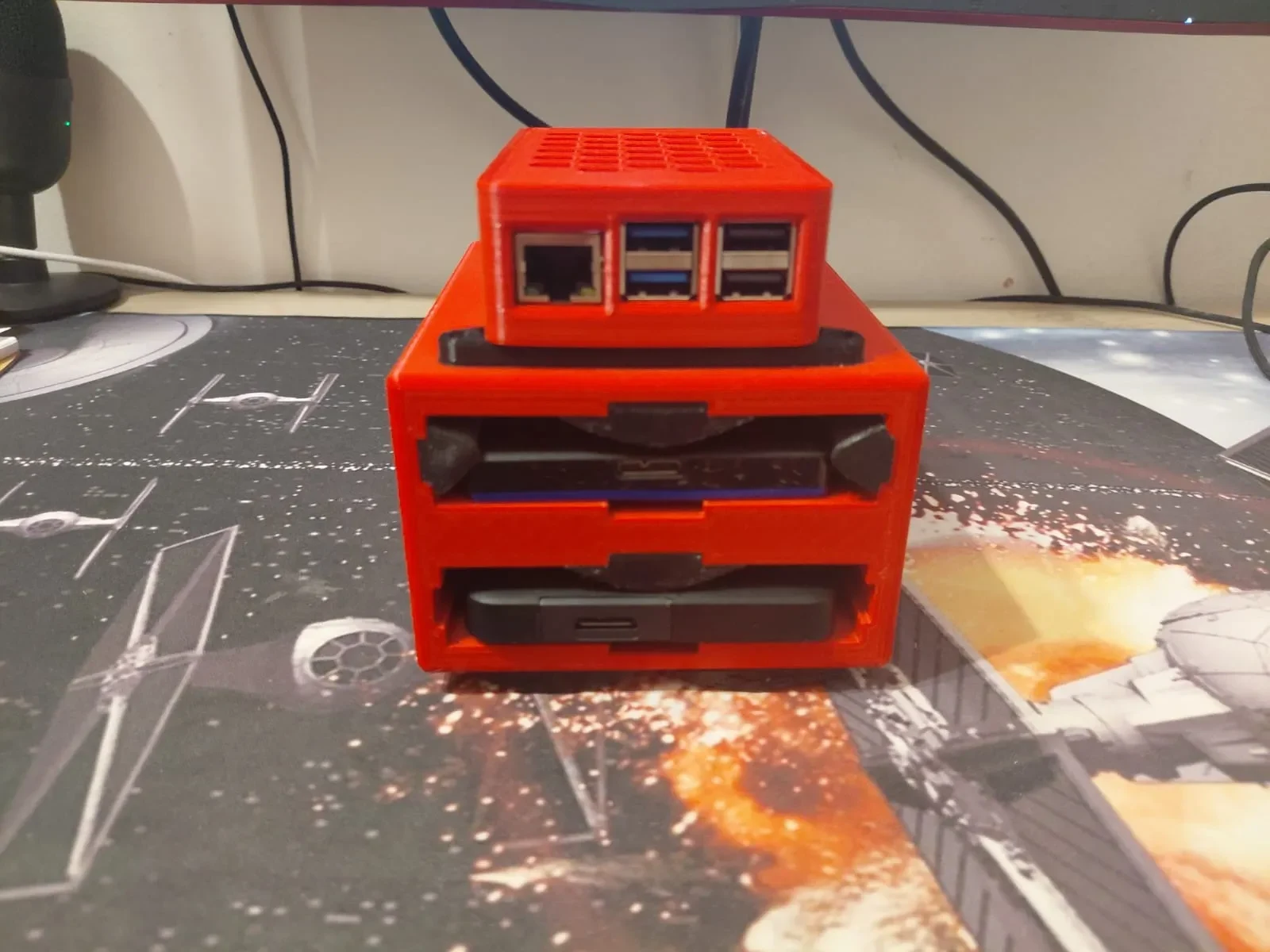

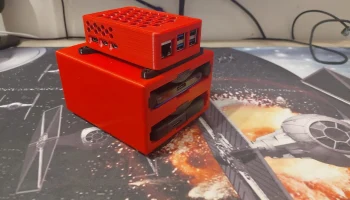

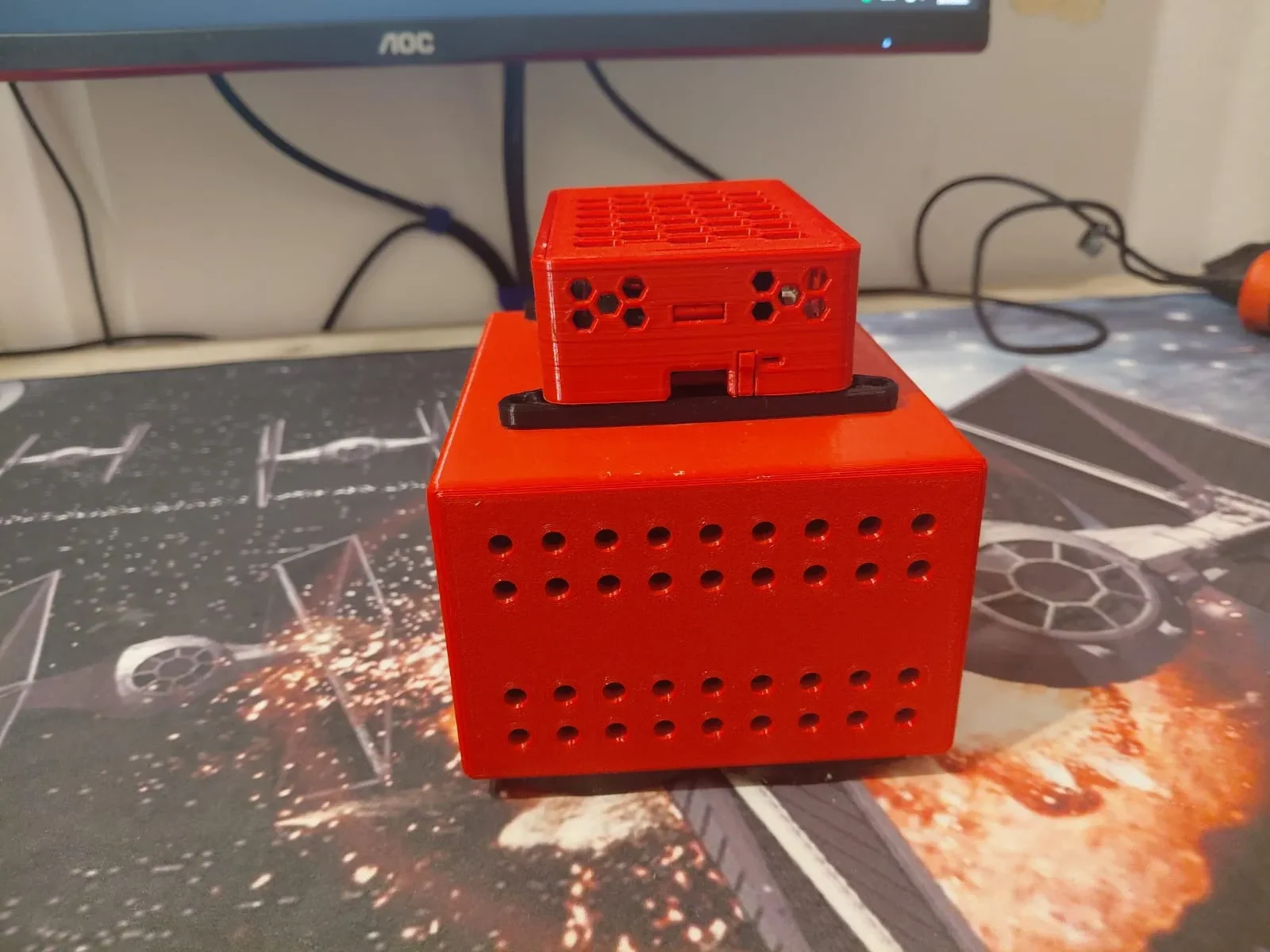

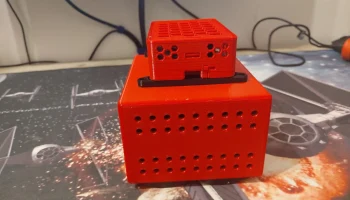

Обзор: Это модульный кронштейн для жесткого диска/твердотельного накопителя, который можно распечатать на 3D-принтере и предназначен для серверов NAS и систем хранения данных, сделанных своими руками. Рамка напечатана из PLA, а гибкие ползунки из ТПУ надежно удерживают диски на месте и снижают вибрацию. Также можно добавить демпферы из ТПУ для дальнейшего поглощения ударов.

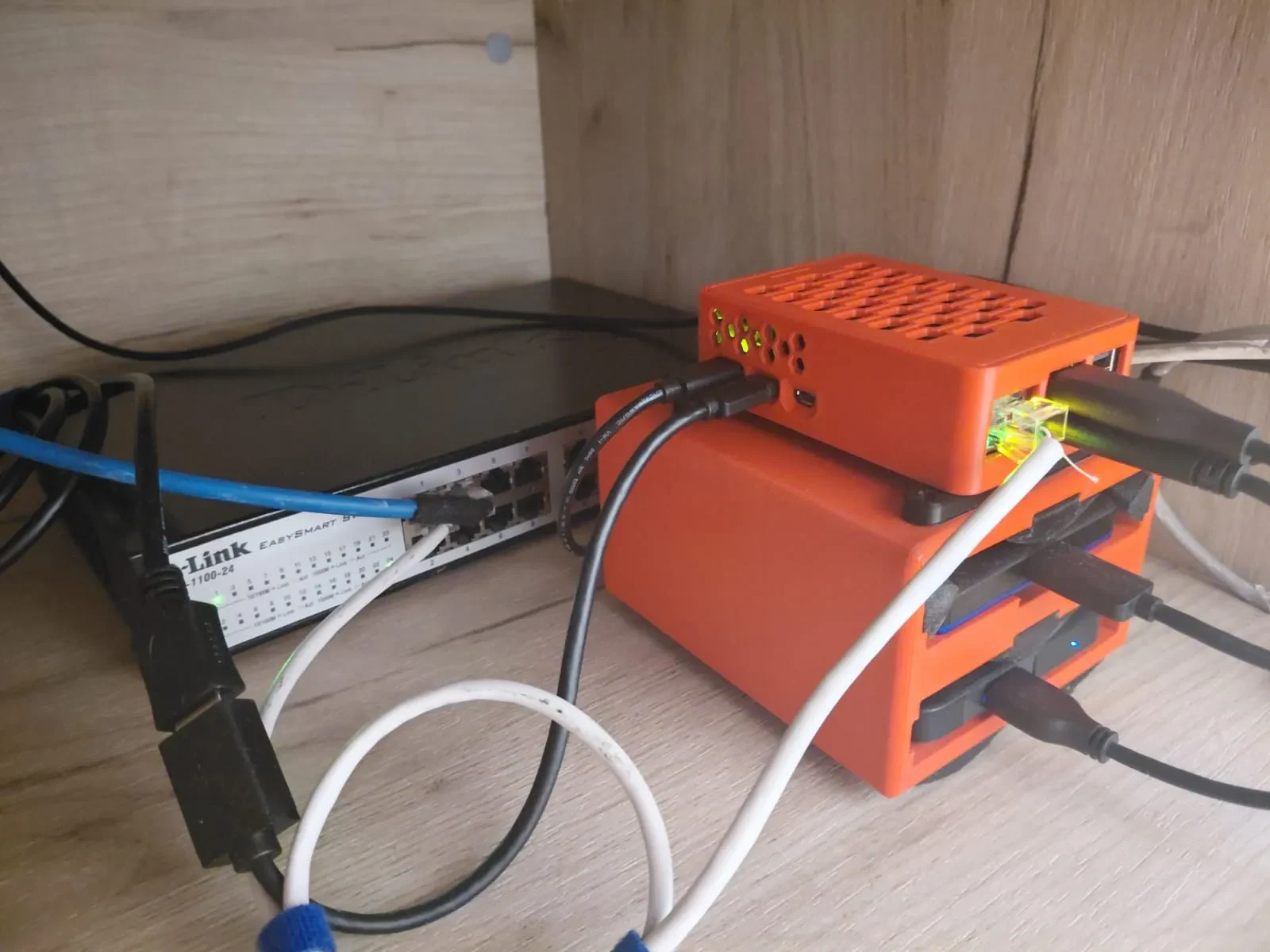

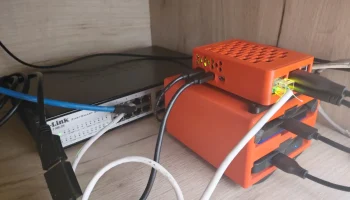

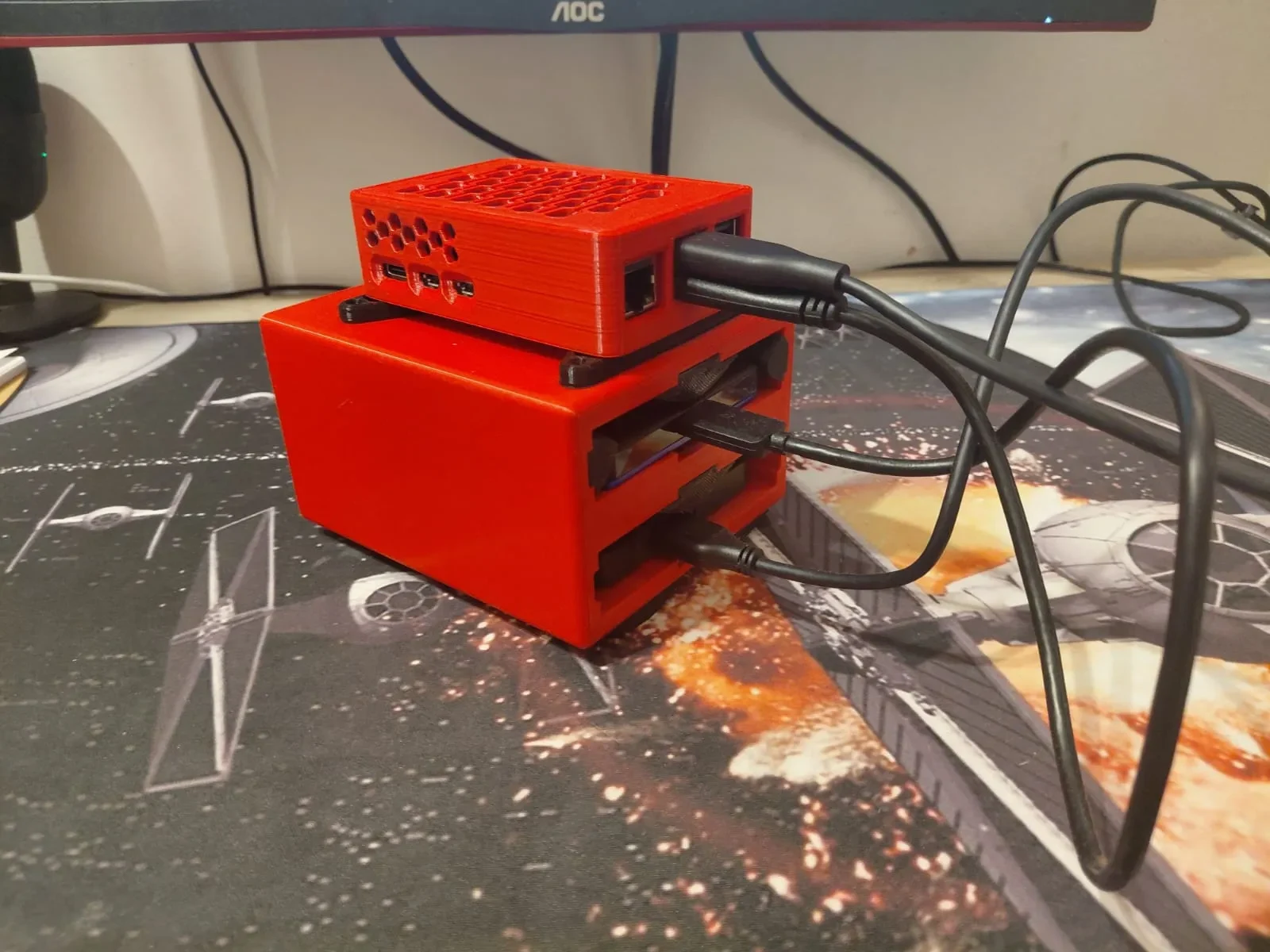

Модульная конструкция позволяет прикреплять кронштейны с одной или нескольких сторон, обеспечивая совместимость с дисками разных размеров и внешними корпусами. Работает как с 3,5-дюймовыми жесткими дисками, так и с 2,5-дюймовыми жесткими дисками/твердотельными накопителями. Я специально разработал и протестировал это как часть моей сборки NAS Raspberry Pi 5, используя этот https://www.printables.com/model/742926-raspberry-pi-5-case корпус Raspberry Pi 5.
Особенности:
Модульная сборка — добавляйте/убирайте стороны в зависимости от размера накопителя.
Ползунки ТПУ — захватывают диск и удерживают его от перемещения.
Демпферы из ТПУ — снижают вибрацию и шум.
Работает с внешними HDD или SSD.
Прочная конструкция рамы из PLA.
Совместим со сборками Raspberry Pi 5 NAS.
Включенные файлы:
NAS server_hard disk кронштейн.stl — основной кронштейн PLA
Слайдер ТПУ 1, 2 — ползунки с гибким приводом.
TPU dumpener.stl — гасители вибраций
Настройки печати (рекомендуются): Рамка PLA:
Сопло: 0,4 мм
Высота слоя: 0,20 мм.
Заполнение: 20-30 % (сетка/гироид)
Периметры: 3
Поддерживает: Нет
Адгезия: при н��обходимости доведите до краев.
Детали ТПУ (ползунки + демпферы):
Сопло: 0,4 мм
Высота слоя: 0,20 мм.
Наполнитель: 30-50% (для прочности и эластичности)
Скорость печати: 25-35 мм/с.
Температура слоя: 50-60°C.
Сборка:
Распечатайте кронштейн PLA.
Вставьте ползунки ТПУ в боковые каналы (при необходимости приклейте).
Поместите жесткий диск/твердотельный накопитель в кронштейн.
Приклейте демпферы ТПУ там, где это необходимо для виброизоляции.
Примечание по безопасности: Всегда проверяйте пригодность перед использованием ценных дисков. Это проект для любителей — используйте на свой страх и риск.
