Промежуточная пластина для двух 2,5-дюймовых жестких диск...
Источник:

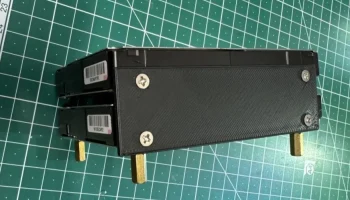

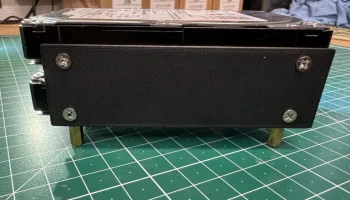

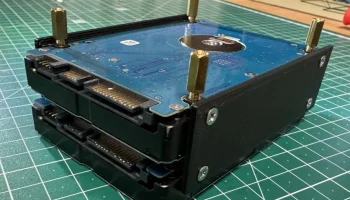

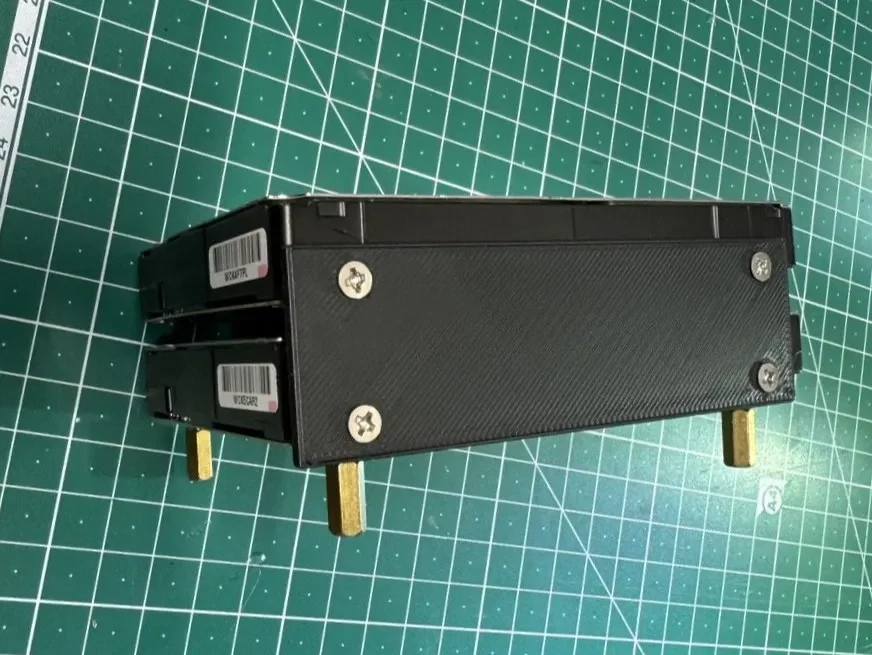

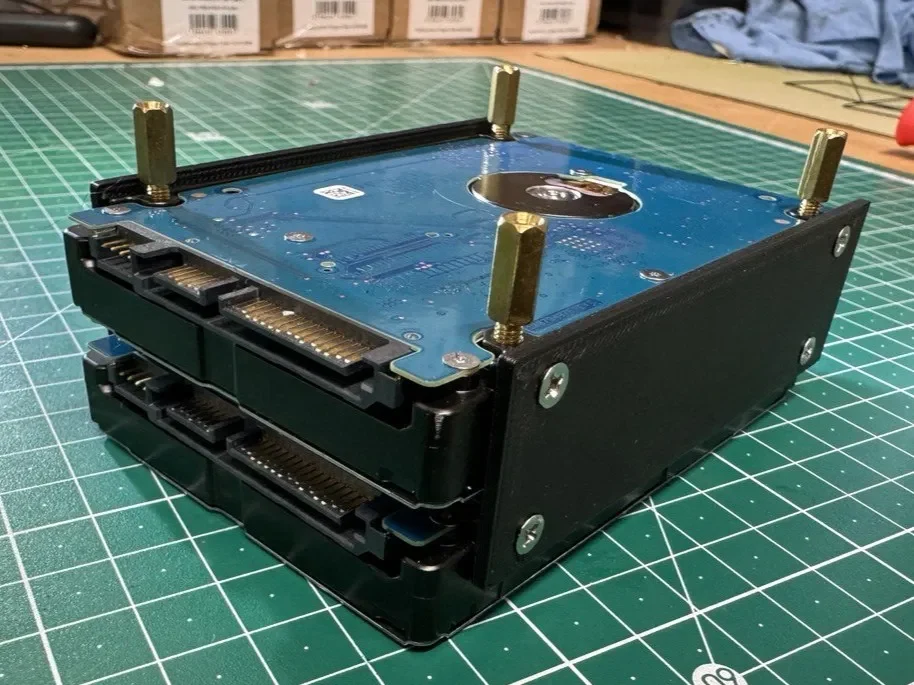

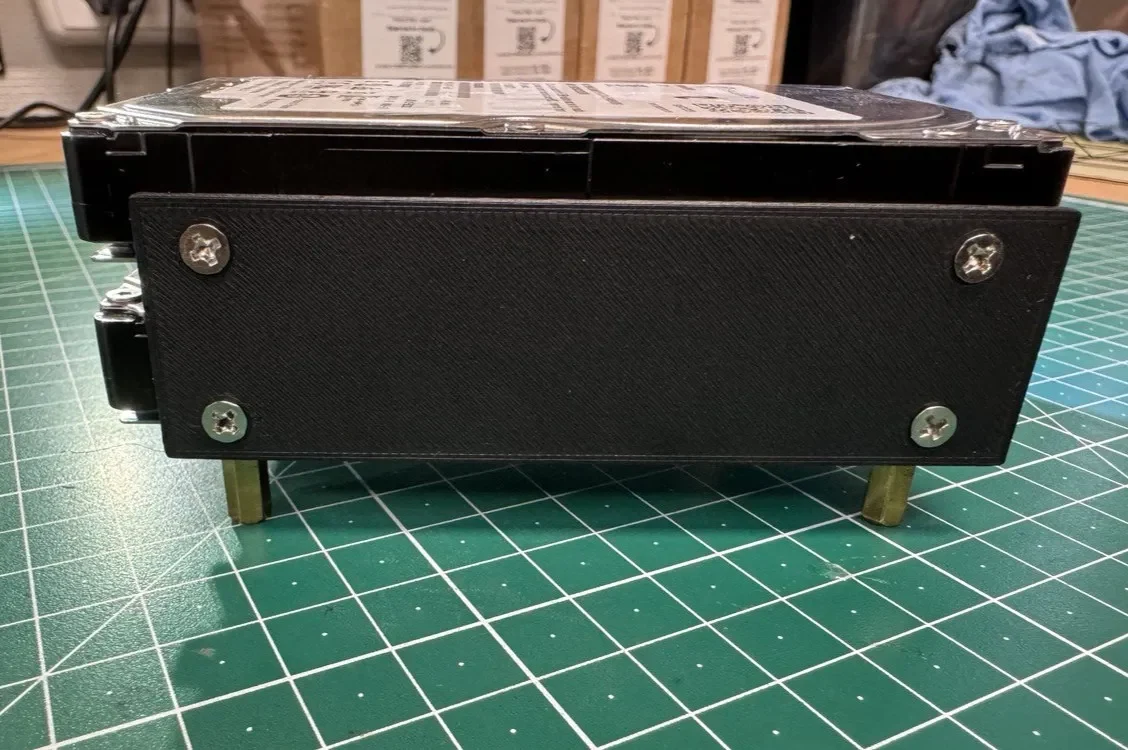

В процессе сборки конкретной компьютерной системы мне нужно было создать базовую специальную пластину для сборки и установки двух жестких дисков друг на друга.

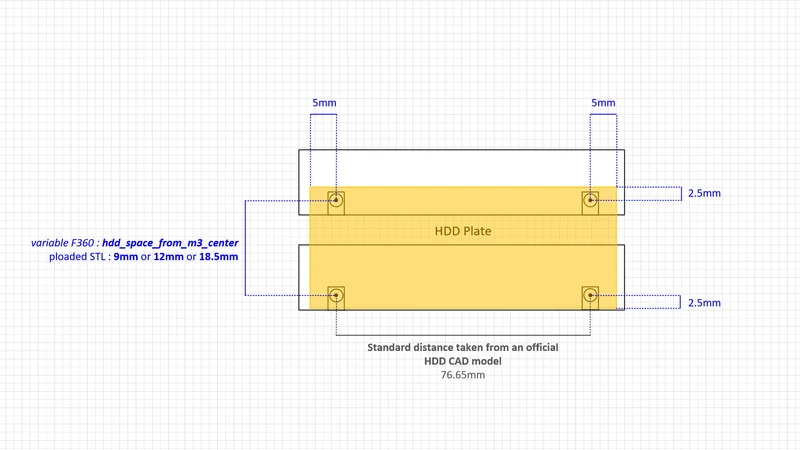

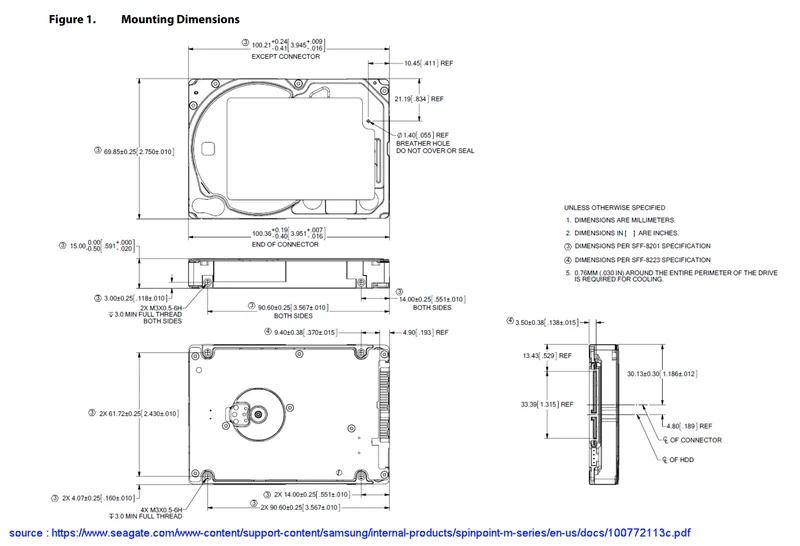

Для опубликованного STL я использовал расстояния от центра до центра винта M3 (см. схему, опубликованную в разделе фотографий):
18,50 мм (подходит для двух толстых жестких дисков)
12 мм
9 мм (подходит для двух тонких SSD)
Примечание относительно модели Fusion360:
Файл Fusion360 (параметрический) для этой модели доступен для изменений в соответствии с вашими потребностями.
В файле вам просто нужно настроить значение «hdd_space_from_m3_center» до требуемого размера.
В моем случае я установил значение 18,50, поскольку жесткие диски имели пластину толщиной 2,5 дюйма.
