Подставка для ноутбука × Док-станция......

Дизайн

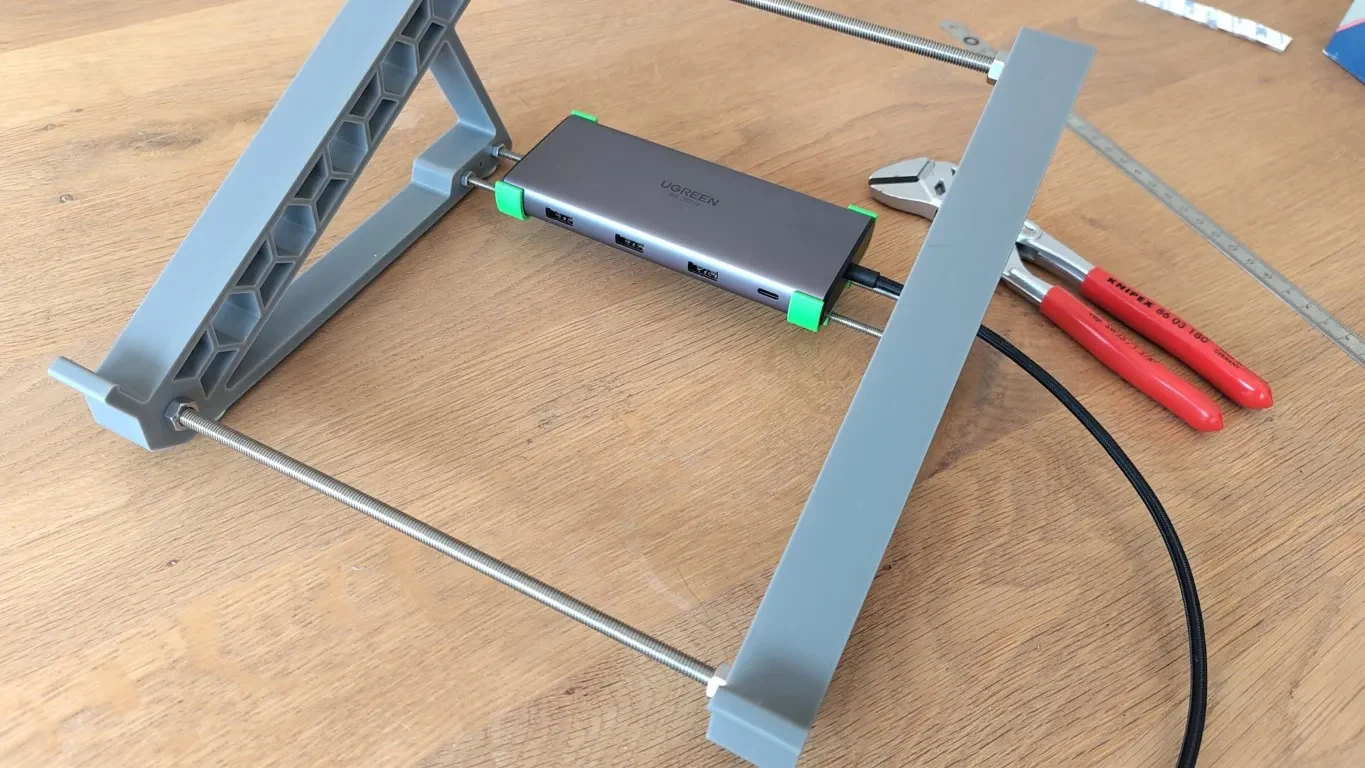

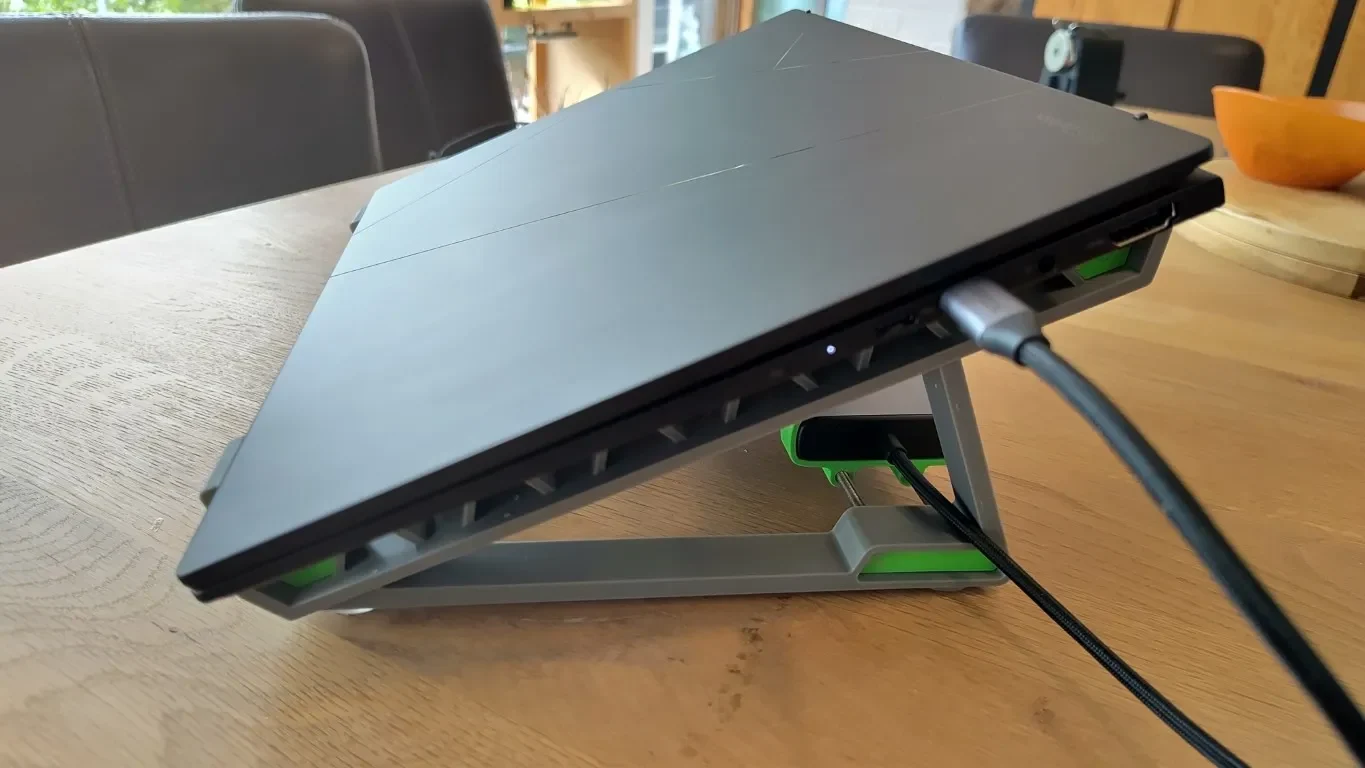

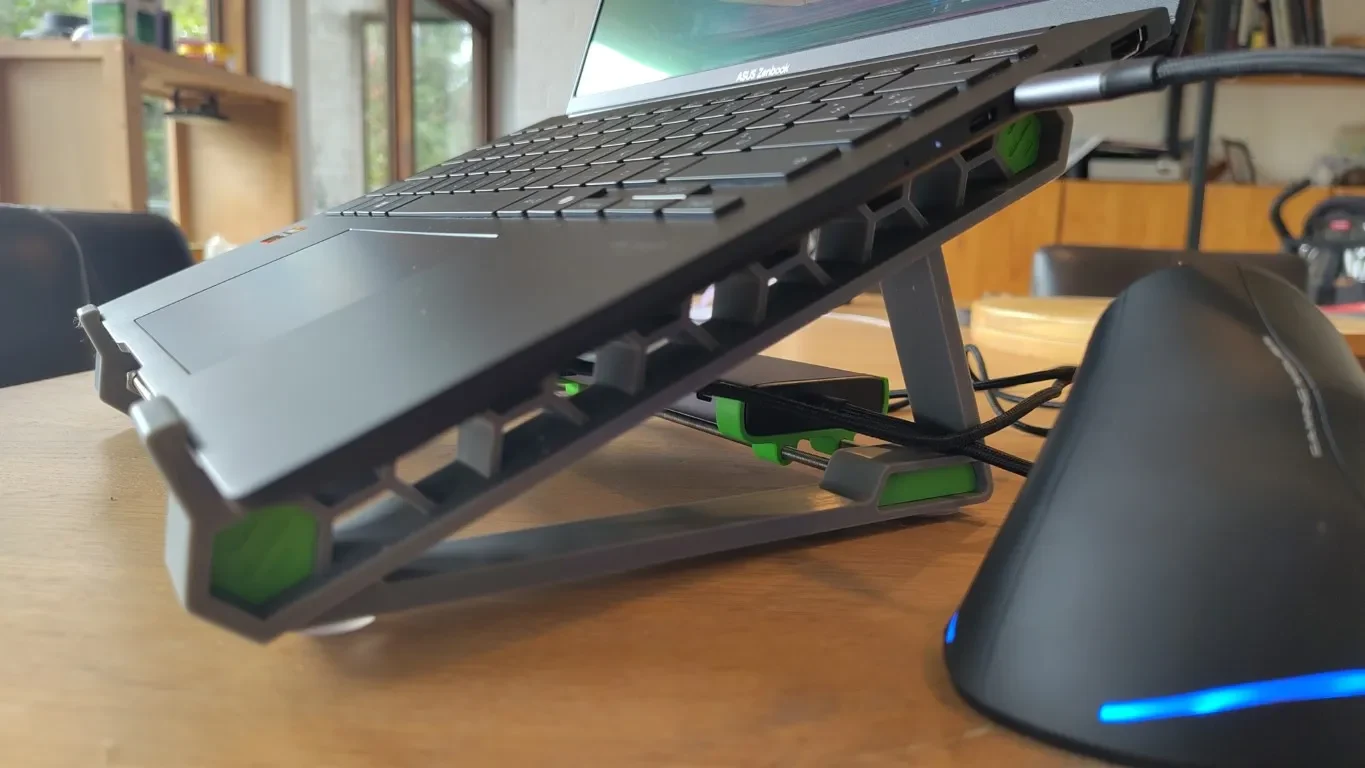

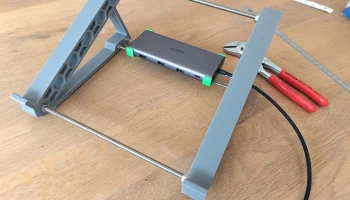

Эта подставка для ноутбука поднимает экран ноутбука так, чтобы он соответствовал высоте моего 27-дюймового внешнего монитора, и наклоняется под углом 24°.

Он также защищает док-станцию/USB-концентратор и упрощает прокладку кабелей.

Дизайн черпает вдохновение из похожих моделей (например, https://www.printables.com/model/445224-laptop-stand-v3), но я создал свою собственную версию, используя стержни с резьбой вместо распечатанных на 3D-принтере скоб. Результат выглядит более изящным и минималистичным (на мой взгляд), а также предлагает большую гибкость для модульных аксессуаров, таких как поддержка охлаждающего вентилятора, которую я планирую добавить под ноутбук.

Печатные детали

Единственные необходимые распечатанные детали — это ножки, вам понадобится каждая по одной (они идентичны, но зеркально отражены).

«Вставки» носят чисто косметический характер и используются для скрытия концов стержней с ре��ьбой (см. ниже).

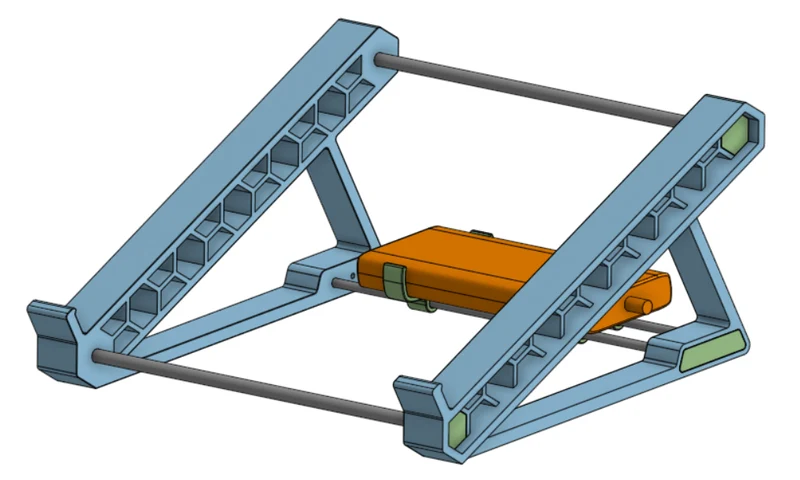

«Зажимы» предназначены для концентратора USB-C UGreen Revodok Pro 210 10-в-1. Если вы хотите создать свои собственные аксессуары, стержни с резьбой M4 расположены на расстоянии 24 мм (от центра к центру). Файл CAD также включен.

Настройки печати

Я напечатал детали из PLA, высота слоя 0,2 мм, 3 периметра стенок и 20% заполнение.

Дополнительное оборудование

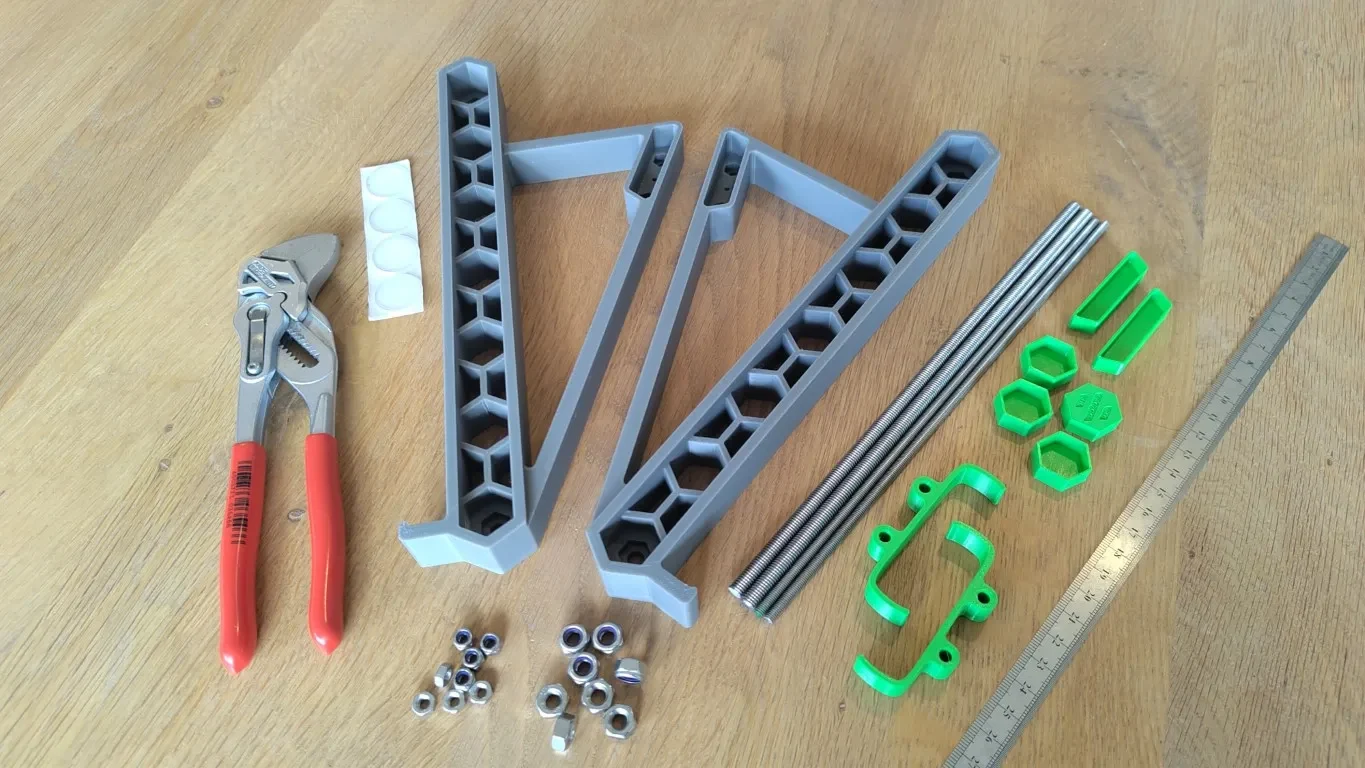

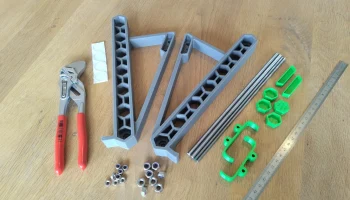

Помимо распечатанных деталей вам понадобится:

2 стержня с резьбой M4
2 стержня с резьбой M6
8 гаек M4 (опционально: 4 стандартных + 4 стопорных)
8 гаек M6 (опционально: 4 стандартных + 4 стопорных)
опционально: 4 нескользящих резиновых накладки

Длина стержней завис��т от размера вашего ноутбука и желаемого расстояния: например. Я использую стержни диаметром 224 мм для 14-дюймового ноутбука, чтобы обеспечить расстояние между ножками примерно 200 мм.

Примечания
Поскольку свои детали я печатал на принтере Voron и в дизайне присутствуют шестигранники (лучшие)угольники, я интегрировал логотип Voron на вставки, но эта модель никак не связана с проектом Voron.
