Запасной кронштейн для переднего светодиода Fractal Ridge...

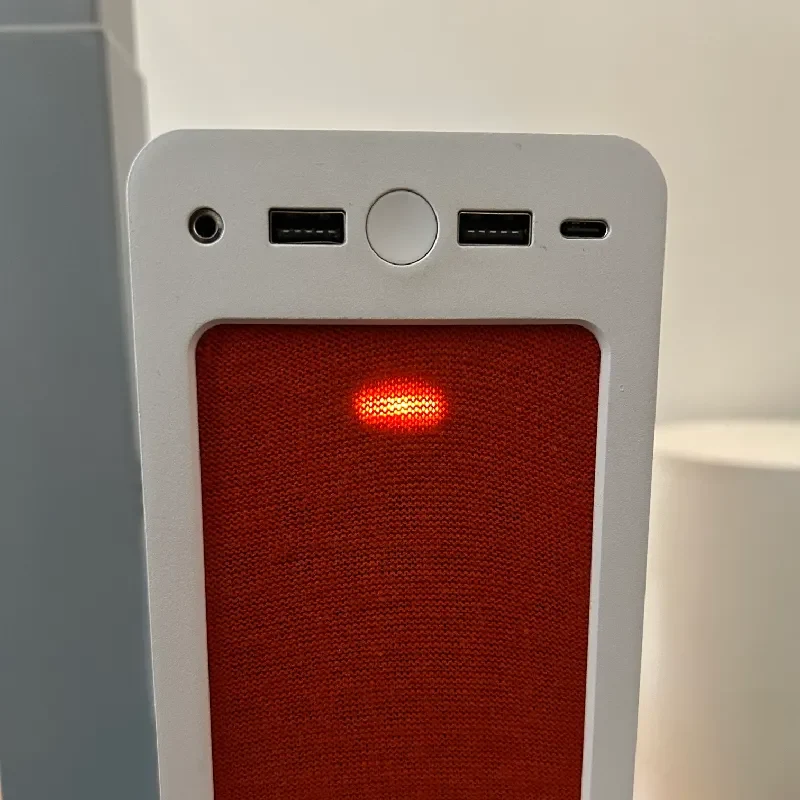

Это небольшая запчасть для корпуса ПК Fractal Ridge. Идея была проста: замените стандартный прозрачный пластиковый световод и фиксированный светодиод на что-то, что вы можете настроить в любой цвет. Я разработал этот кронштейн, чтобы вы могли использовать обычный светодиод диаметром 5 мм и немного прозрачного PETG, чтобы свет распространялся вперед через отпечаток.

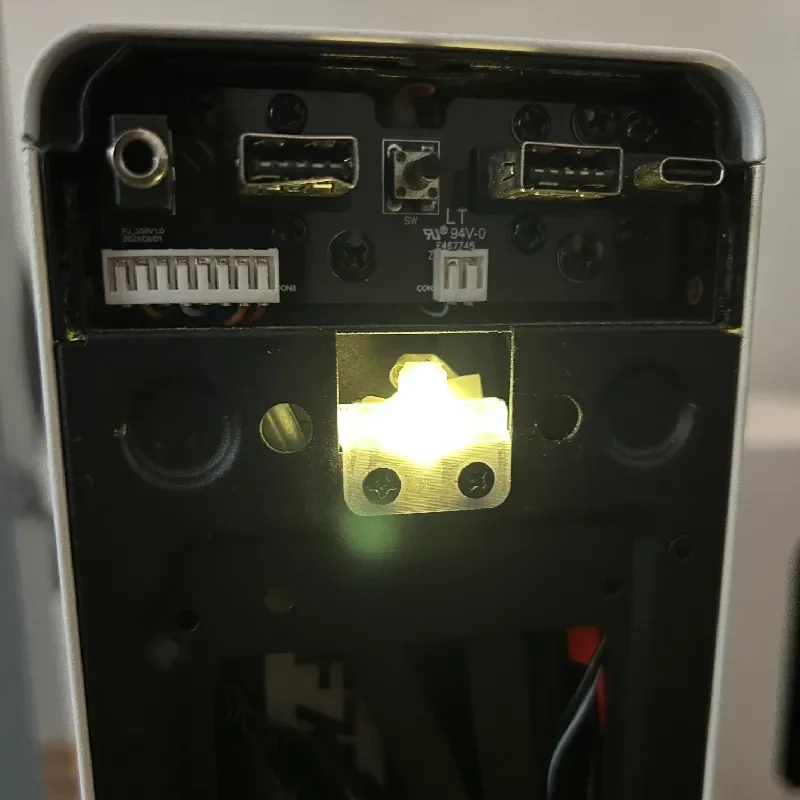

В печатной части используются два оригинальных крепежных винта из корпуса, и они помещаются в то же место на передней панели. Светодиод диаметром 5 мм вставляется в печатный канал и может быть закреплен небольшим количеством клея. Я припаял свой непосредственно к проводам, которые питали оригинальный светодиод. Если вы выровняете напечатанные слои так, чтобы они были параллельны лучу светодиода, свет рассеивается на удивление хорошо.
Важное примечание
Замена оригинального светодиода и пластиковой детали навсегда изменит корпус Fractal Ridge и его кабели. Это мод, сделанный своими руками. Я не несу ответственности за любой ущерб, ошибки или непредвиденные результаты. Пожалуйста, делайте это только в том случае, если вы умеете паять и модифицировать корпус. Действуйте на свой страх и риск.
Инструкции по печати
Материал: прозрачный PETG (рекомендуется для облегчения прохождения света).
Ориентация: печать в перевернутом виде, ребром с отверстиями для винтов вверх.
Поддерживает: Да
Высота слоя: 0,2 мм подойдет, но вы можете уменьшить ее для более чистой диффузии.
Заполнение: не имеет большого значения — я использовал 20 %.
Стены: для прочности рекомендуется 2-3 стены.
Выравнивание слоев по направлению светодиодного света очень помогает с яркостью, поэтому перевернутая ориентация является намеренной.
Инструкции по сборке
Снимите штатную переднюю светодиодную деталь Fractal Ridge (это необратимая часть).
Извлеките или отрежьте оригинальный светодиод от кабеля.
Вставьте светодиод в соломенной шляпе диаметром 5 мм в напечатанную часть и при необходимости закрепите его небольшим количес��вом клея.
Припаяйте выводы светодиода к тем же проводам, что и оригинальный светодиод (соблюдайте полярность).

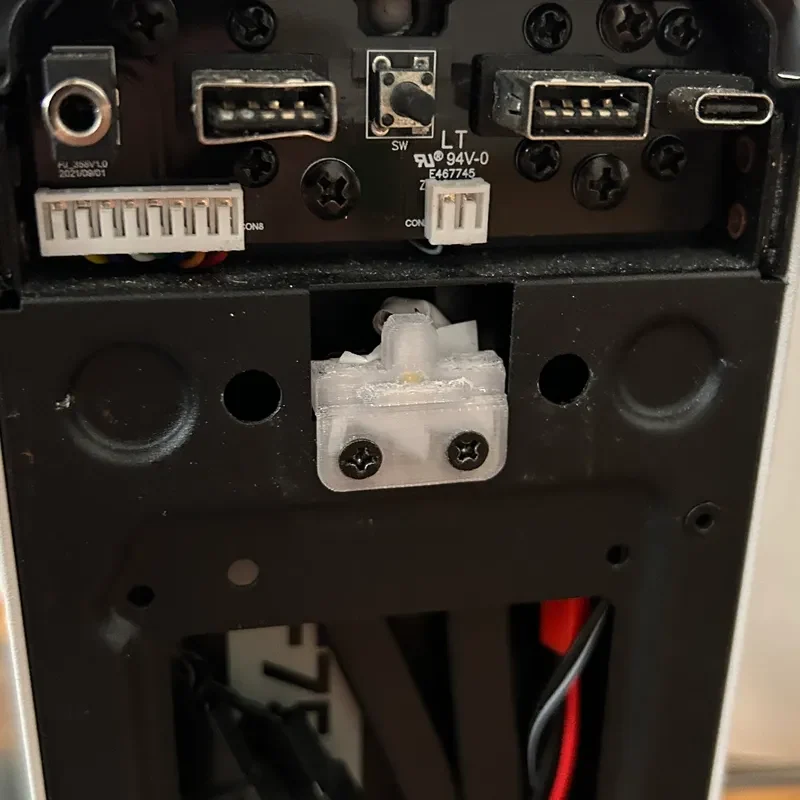

Прикрутите печатную деталь к корпусу, используя два оригинальных винта.
Соберите корпус и проверьте светодиод.
Вот и все. Простой мод, но подойдет, если вы хотите другой цвет или просто предпочитаете исправления, сделанные своими руками, вместо фиксированных заводских светодиодов.
