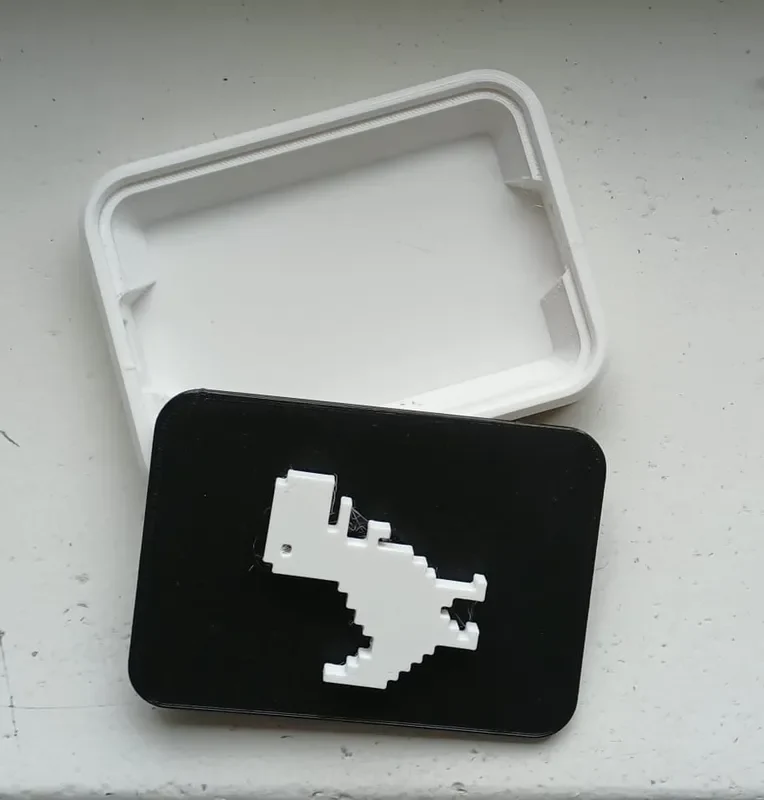

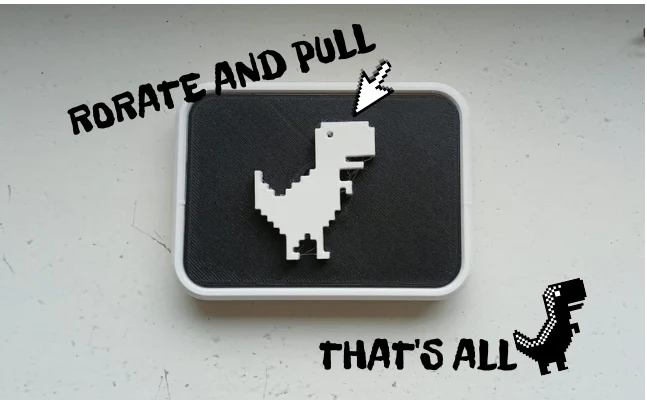

Коробка для подарочных карт с механическим замком (тема д...

Никаких опор не требуется. Распечатайте все детали в той ориентации, в которой они есть. Фотографии инструкций из оригинального проекта.

Инструкция по сборке крышки

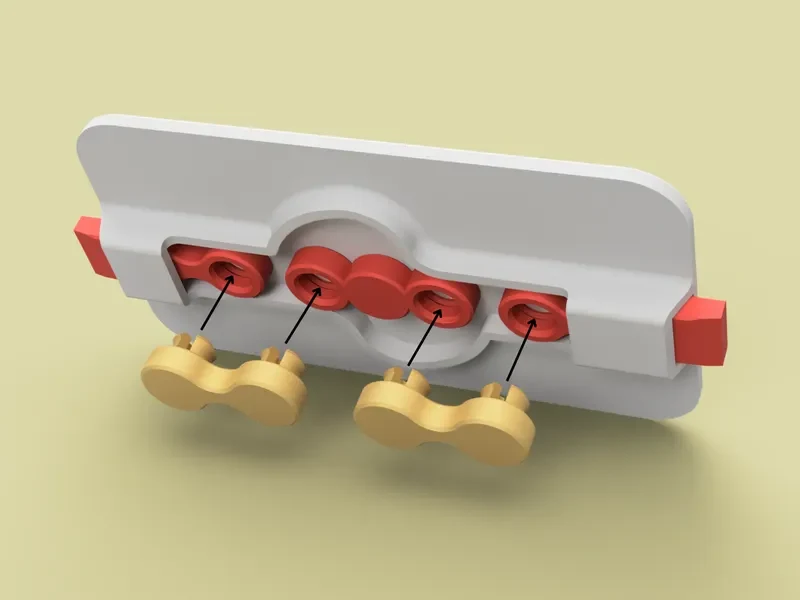

Перевернув крышку, вставьте внутренние и внешние рычаги. Имеет значение ориентация внешних связей. Одна грань плоская, а противоположная имеет небольшой конус. Плоская сторона должна прилегать к крышке. Коническая сторона должна быть обращена к контейнеру.

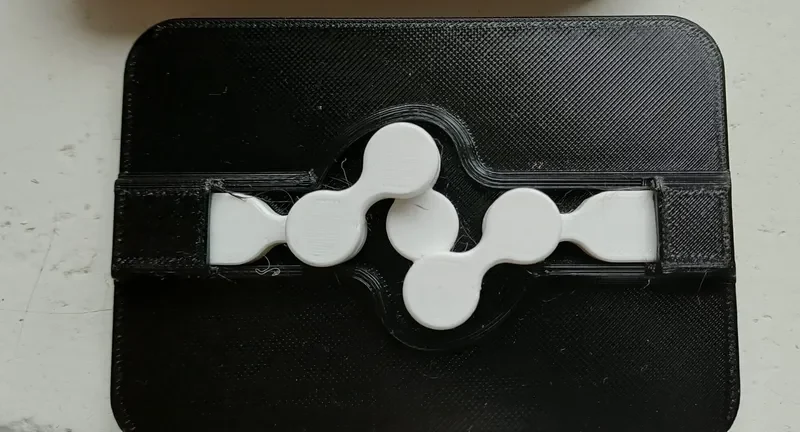

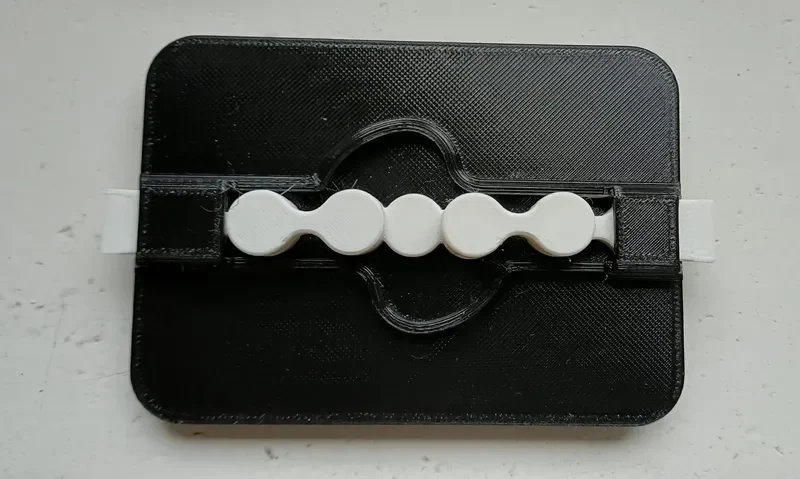

Когда внутренние рычаги расположены горизонтально, а внешние рычаги выступают примерно на 5 мм за внешний край крышки, средние рычаги должны защелкнуться в каждой детали. Требуется некоторая сила. Обязательно нажимайте на них прямо вниз — если во время нажатия они будут наклонены, они могут сломаться.

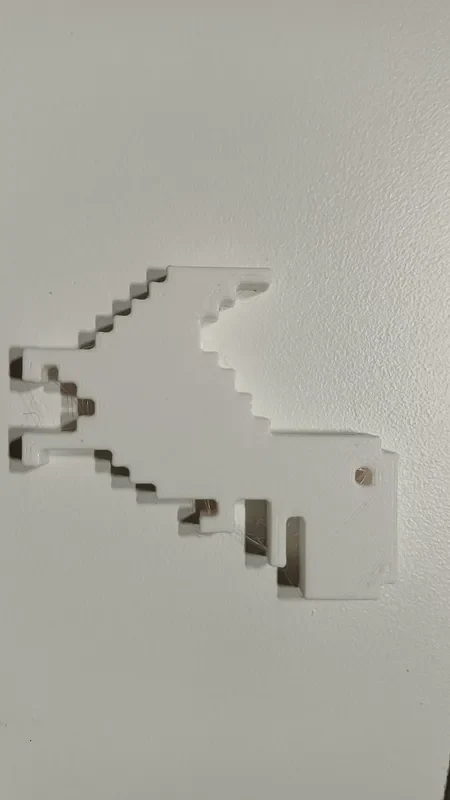

Ручку необходимо будет приклеить поверх внутренней связи. Поместите ручку на внутреннюю тягу и убедитесь, что рычажок движется плавно. Когда все вас устраивает, используйте небольшое количество клея, чтобы надежно соединить ручку и внутреннюю связь. Если вы используете слишком много, оно может вытечь на крышку и зафиксировать все на месте.

Совет: если во время с��шки перевернуть всю сборку, клей не вытечет.
