Кабельные зажимы - очень липкие

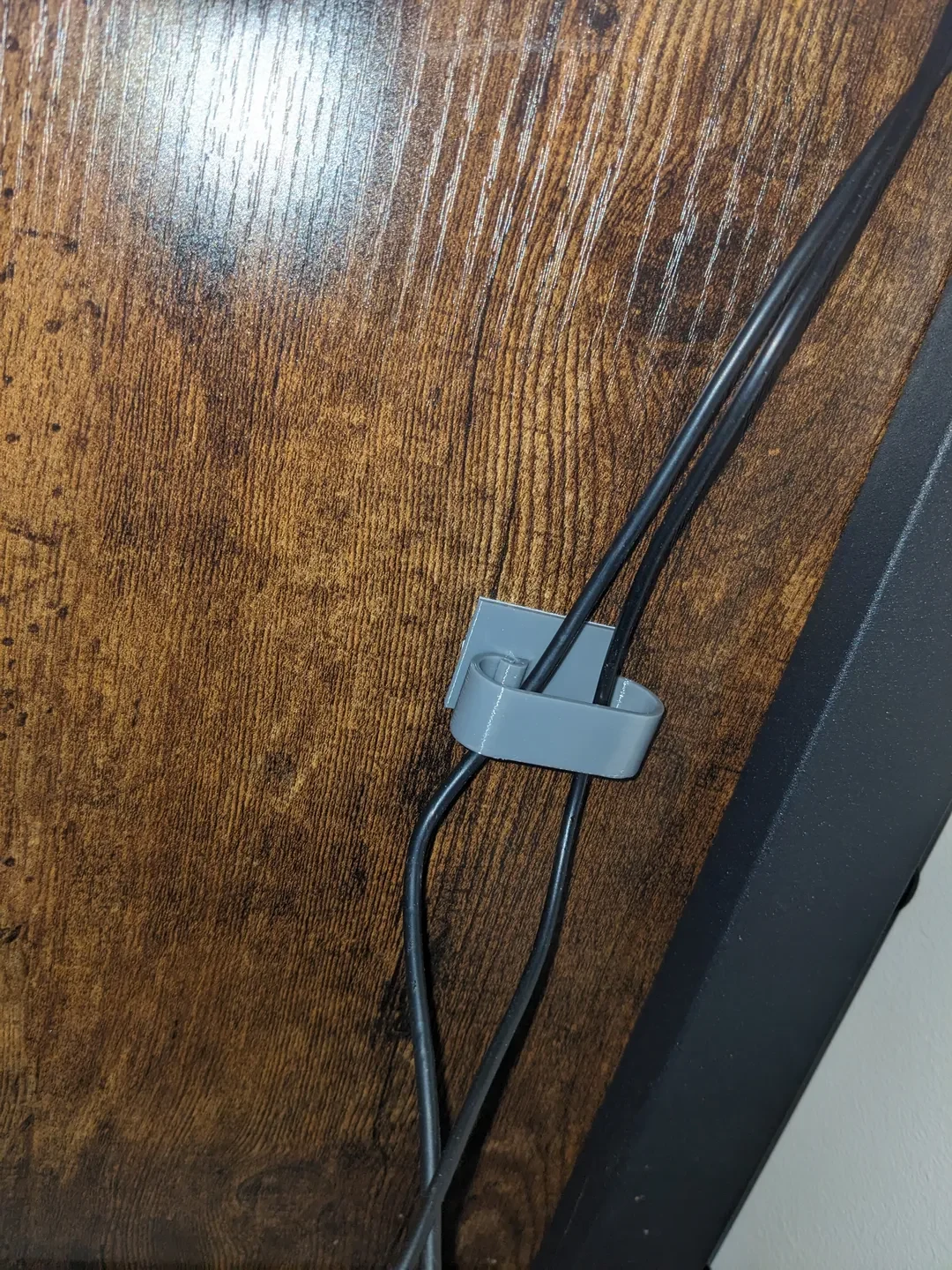

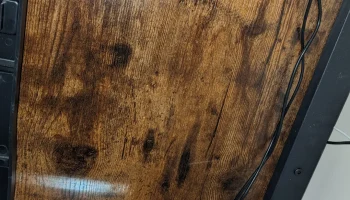

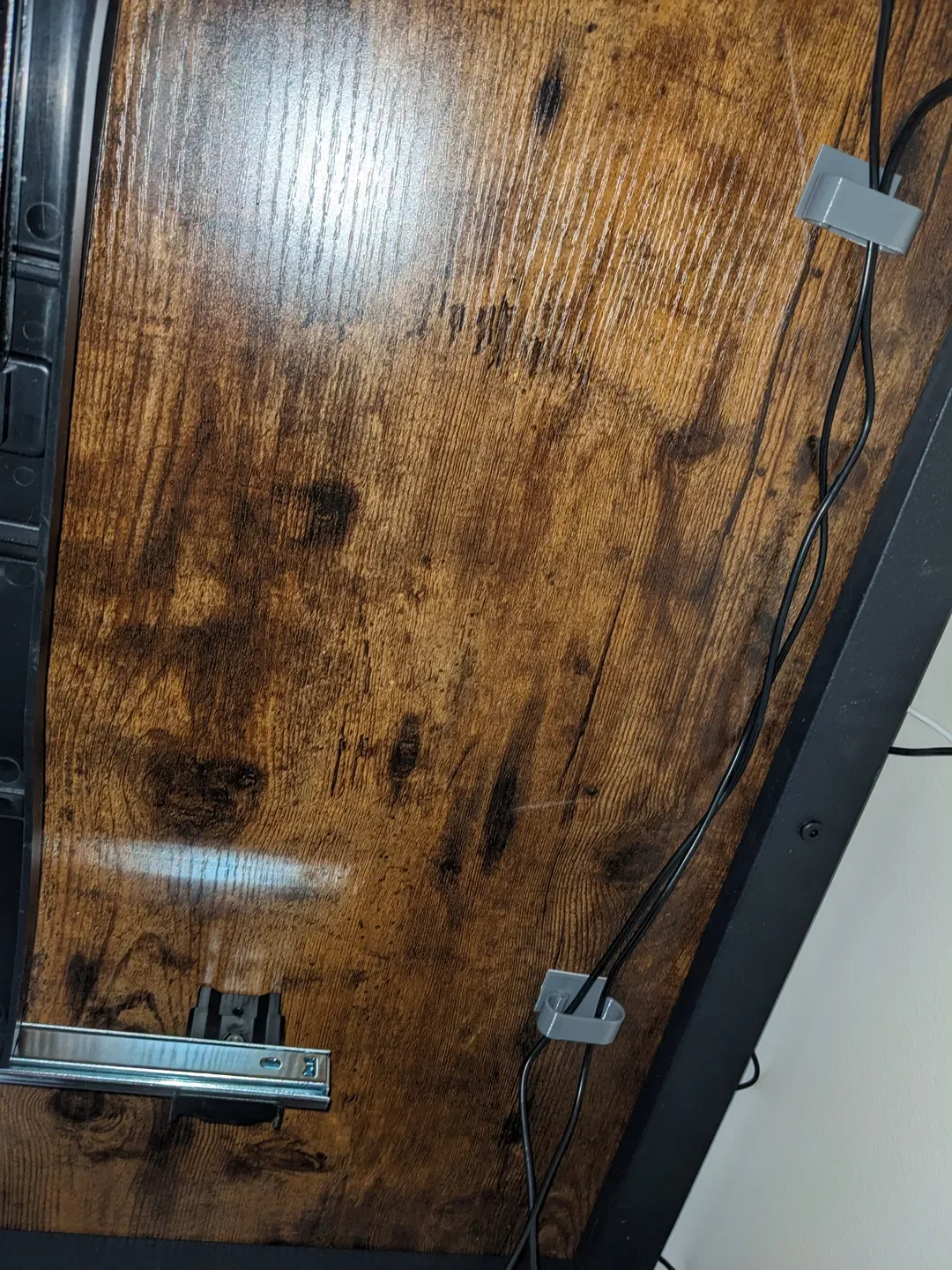

Недавно я переставлял компьютерный стол и сделал эти зажимы для кабелей, чтобы обеспечить порядок в проводке. Они в первую очередь предназначены для прикрепления к нижней части стола, но, конечно, их можно прикрепить к любой гладкой чистой поверхности. Я называю эти зажимы «особо липкими», потому что у них очень широкая «ножка» для использования с двусторонней вспененной лентой шириной 1 дюйм (25 мм).

Сборка и использование

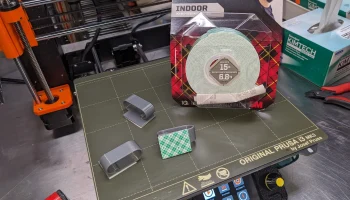

На «ножку» зажима наклейте двусторонний скотч из пенопласта; используйте широкую (1 дюйм, 25 мм) пенопластовую ленту. Затем просто снимите защитную основу ленты и приклейте ее на место; рекомендуется сначала очистить поверхность.

Провода или кабели, которые необходимо организовать, можно просто пропустить через петлю зажима или петлю можно отстегнуть, чтобы добавить провода/кабели сбоку. Мне нравится отстегивать петлю перед тем, как прикрепить зажимы, а затем просто нажать, чтобы зафиксировать ее на месте, как только все провода/кабели будут добавлены.

Чтобы отстегнуть петлю, просто раздвиньте ее вращающим движением; Перед использованием я предлагаю потренироваться с незастрявшим зажимом.

Распечатать инструкции

Распечатайте в PLA, используя предоставленные файлы 3mf, в противном случае:

Высота слоя 0,2 мм
5 периметров
0 % заполнения

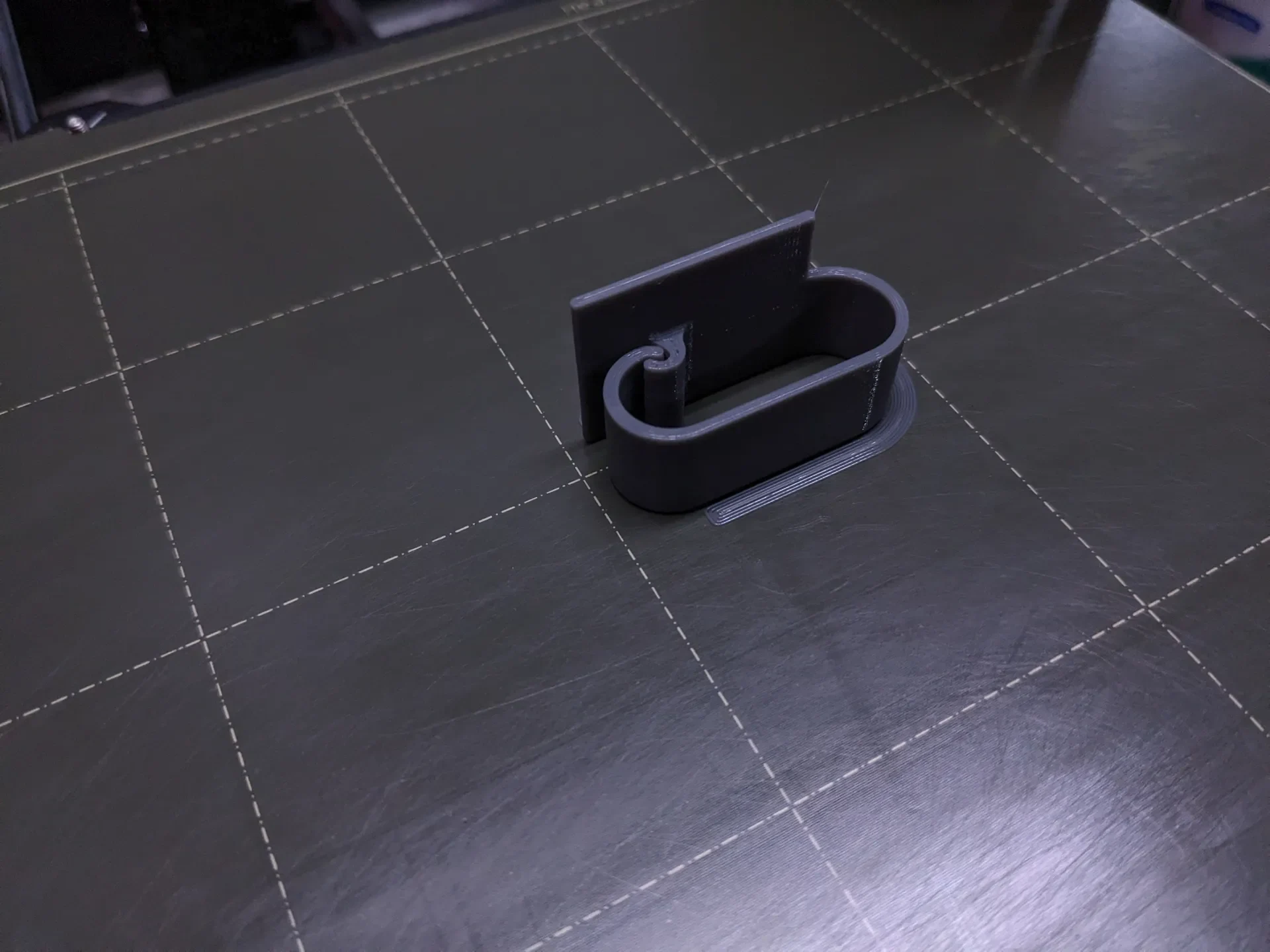

Обратите внимание, что предоставляются две версии файла STL. Предпочтительная версия (V4B) имеет встроенные поля для улучшения сцепления стола при печати; поля легко снимаются после печати. Я включил «простую» версию V4C для тех, кто предпочитает версию без полей.

САПР

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/63fcf4b7af636710dda964a3/w/924794706d2296dfac bfeb45/e/fd8ea05dad3824988f95bc97?renderMode=0&uiState=65f57a1cdd73006b5a101b32
