Кронштейн вентилятора Supermicro M11SDV-8C-LN4F Noctua 40...

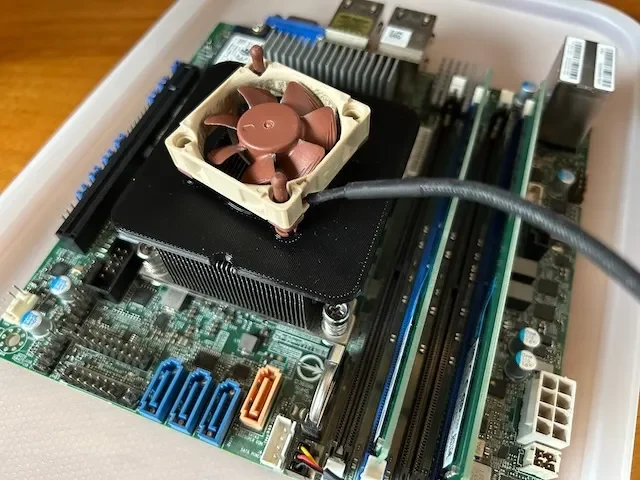

Материнская плата Supermicro M11SDV-8C-LN4F оснащена маломощным процессором EPYC 3201 мощностью 30 Вт и поставляется с пассивным радиатором, но под нагрузкой радиатор сильно нагревается. Даже крошечного 40-мм вентилятора Noctua достаточно, чтобы поддерживать температуру под контролем.

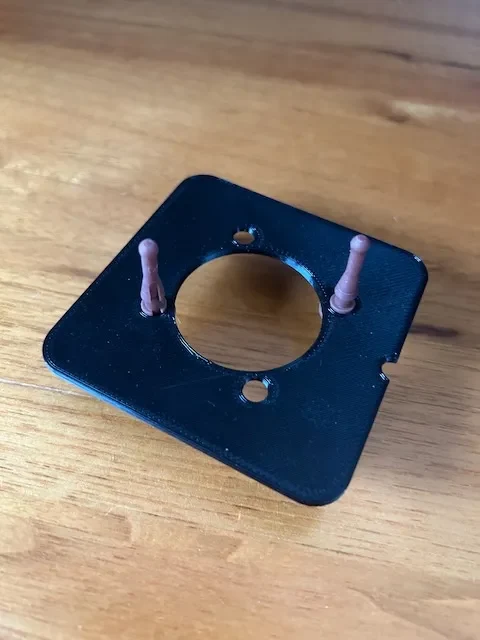

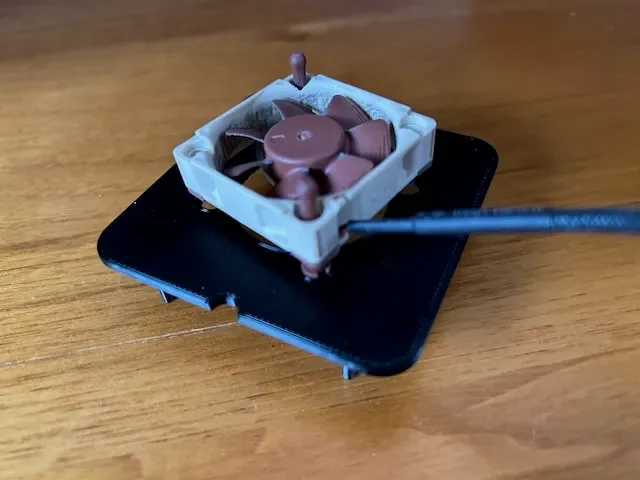

Печать из PETG или аналогичного высокотемпературного материала. Используйте резиновые крепления Noctua, чтобы прикрепить вентилятор к кронштейну. Вентилятор должен плавать над кронштейном. Ориентируйте выемку в сторону передней части материнской платы. Кронштейн использует упругость ребер для фрикционной посадки.

Меня вдохновил другой кронштейн, который я видел на Thingiverse, но эта модель — моя собственная разработка. FreeCAD является параметрическим, и путем изменения значений в электронной таблице можно изменить размер в соответствии с требованиями любого поклонника Noctua. Я включил непроверенный STL для 60-мм вентилятора с расстоянием 50 мм.
