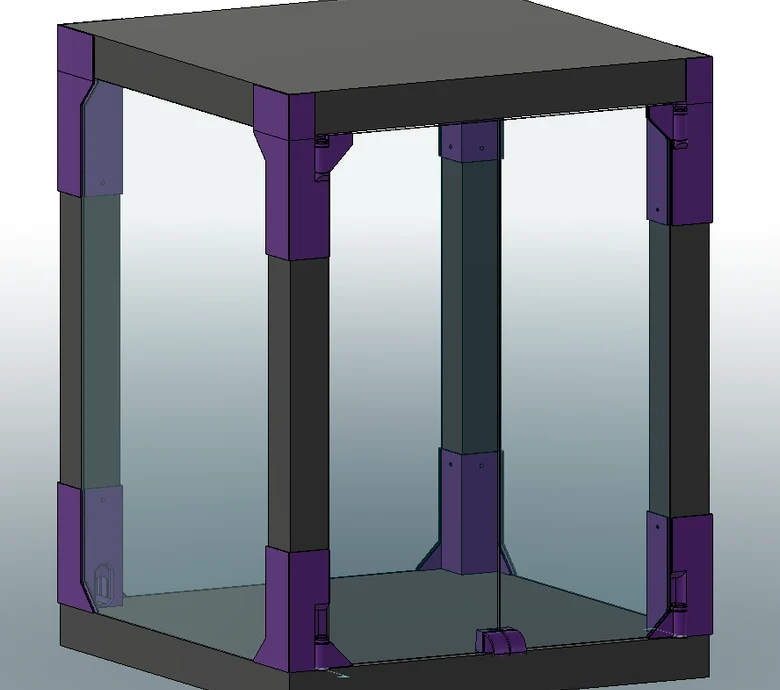

Сообщение "Помогите! Не могу решить!" Отсутствие корпуса
v2 можно найти здесь! https://www.printables.com/model/544942-the-help-i-cant-decide-lack-enclosure-v2
Примечание от 4 ноября: я включил информацию о размерах, необходимых для панелей (т. е. вам следует измерить их самостоятельно после сборки).
Я также приложил скриншоты, чтобы вы могли оценить, достаточно ли длинна вашей отвертки или сверла, чтобы вкрутить нижние крепления.
Добавил примечание в верхнем заднем углу, чтобы указат��, что его можно использовать в качестве направляющей для сверления нижней столешницы :)
Добавлена инструкция по сборке
Примечание от 22 октября: я обновил конструкцию, чтобы улучшить петли и крепление втулки.
Я перезапустил все с нуля, сохранив исходные отверстия для винтов на том же месте. Большинство деталей были переделаны и их необходимо будет перепечатать, за исключением жестких креплений и, возможно, двух верхних углов сза��и.

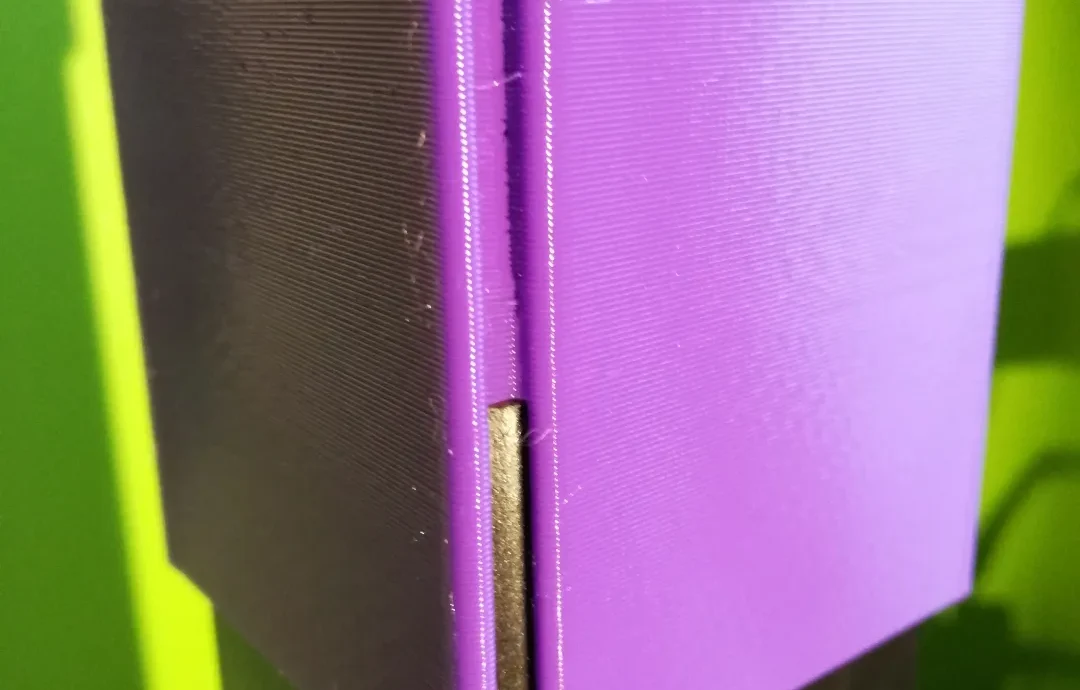

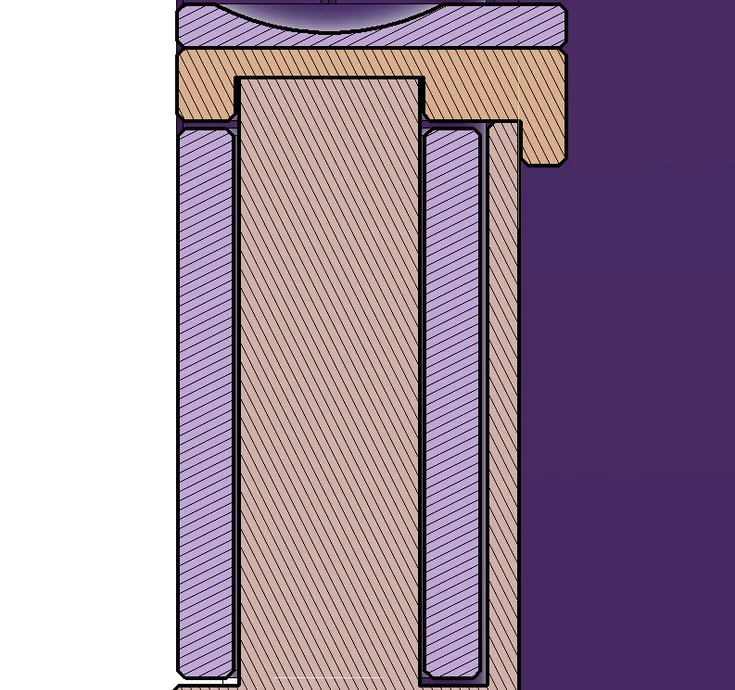

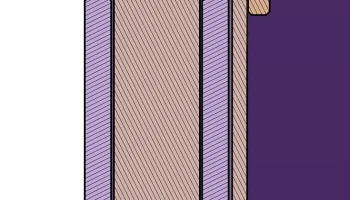

Я превратил петли в подъемные. Теперь двери можно снять, подняв их после снятия столешницы. Я не знаю, требуется ли система замка и ключа для петель, но она существует на тот случай, если петли потребуют усиления (что возможно, учитывая направление, в котором напечатаны костяшки пальцев). Я мог бы укрепить их длинными винтами м3, но мне понравилась идея использования этого корпуса с минимальным использованием оборудования. Я все еще могу сделать версию, в которой будут использоваться винты. Однако это может означать, что боковые панели не могут располагаться так близко к верхней и нижней части корпуса, чтобы оставить место для гайки, если только я не сделаю петли свободно плавающими (т. е. не поддерживаемыми столешницей), что может привести к некоторому изгибу. Думаю, я мог бы сделать и то, и другое. Возможно, я мог бы отделить сустав от крепления, чтобы его можно было распечатать отдельно на случай, если он сломается, и чтобы его можно было напечатать вбок… хммм… Скажи мне, что ты думаешь!
Я полностью переделал крепление, через которое проходят кабели. Я надеюсь, что это решение будет эффективным, чтобы в основном закрыть отверстие, через которое проходят кабели. Возможно, вы захотите добавить тряпку или что-то еще в крепление, чтоб�� лучше запечатать вещи.
-------------------------------------
Особенности:
Высота внутреннего объема 624 мм

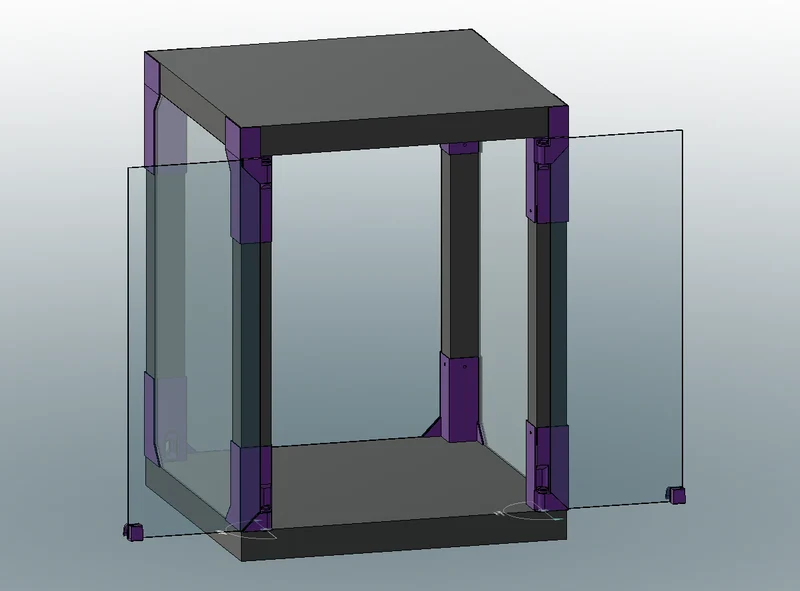

Открытие двери на 180°
Простое обслуживание принтера: верхняя часть, дверцы, ножки и панели снимаются.
Максимальный автономный внутренний объем со стеклами, расположенными на самом краю стола.
Хорошая печать
Использует очень мало оборудования
Требуемое оборудование:
16 винтов с круглой головкой (не потайной) диаметром 3,55 мм или меньше.
Панели толщиной 1/8 дюйма или тоньше
2 магнита 20x10x5

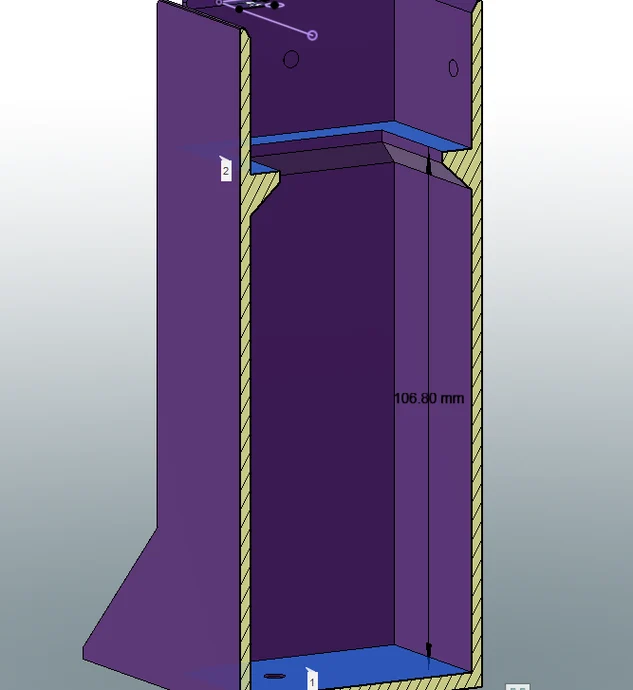

Сверло длиной 6 дюймов или отвертка. ПОЖАЛУЙСТА, прежде чем распечатать это, убедитесь, что у вас есть инструмент, необходимый для привинчивания нижних креплений. Я включил скриншоты, на которых показаны зазор и высота, чтобы помочь вам оценить, будут ли ваши инструменты работать.
Размеры панелей смотрите в инструкции по сборке.
Извините за имперское железо. Чтобы использовать более тонкие панели, используйте бумагу, скотч, фетр, ткань или что-нибудь внутри треугольников, чтобы добавить прокладку, удерживающую панели на месте.
Распечатать инструкцию:
Пожалуйста, внимательно прочитайте имена файлов, поскольку они указывают, сколько раз необходимо распечатать каждую часть. Некоторые части необходимо будет отразить в слайсере.
Большие детали предназначены для печати с помощью сопла диаметром 0,8 мм и высотой слоя 0,4. Можно, конечно, печатать их с соплом меньшего размера и ме��ьшей высотой слоя, но это займет больше времени.
Мелкие детали следует печатать с помощью сопла диаметром 0,4 мм и высотой слоя 0,2.
В конструкции используются следующие допуски:
0,1 мм для плотно прилегающих деталей (например, замков, ключей и костяшек внутри замков и вставок с втулками)
0,2 мм для свободно прилегающих деталей (не думаю, что я использовал этот)
0,3 мм для свободно подключаемых деталей (например, петель)
Если вы хотите, чтобы на ваших креплениях были отверстия для винтов для ножек, используйте файлы 3mf и удалите заглушки отверстий в слайсере (они не отображаются здесь при предварительном просмотре файла). То же самое, если вы хотите удалить встроенные опоры и поля. Файлы 3mf НЕ содержат данные слайсера. Это файлы моделей, экспортированные из Fusion 360.
