Сообщение "Помогите! Не могу решить!" Отсутствие корпуса v2

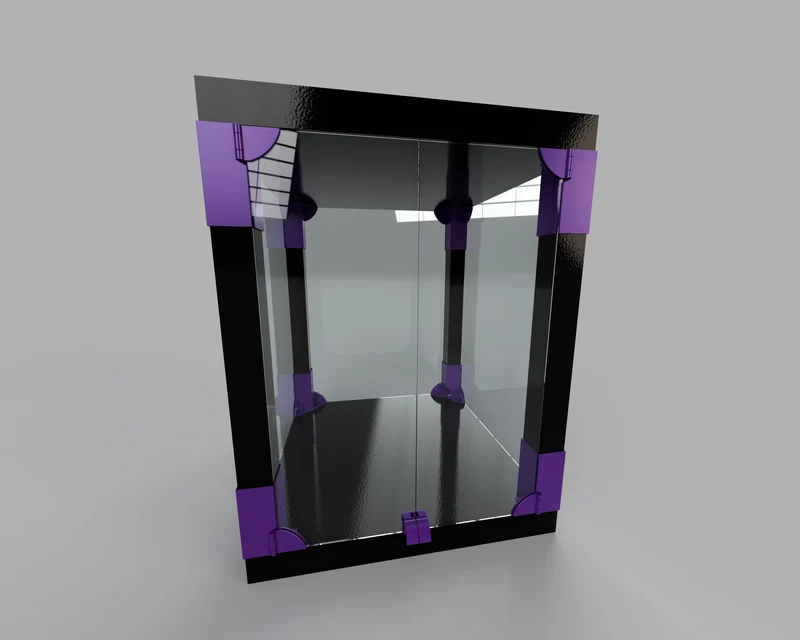

Это вторая версия моего «Помогите! Не могу решить!» Отсутствие корпуса с улучшенной жесткостью, стабильностью и гибкостью!

Мне нужен был корпус, который можно было бы легко разобрать для обслуживания принтера. Я не мог сделать выбор между корпусом со съемной крышкой или съемным корпусом, поэтому создал вариант, сочетающий и то, и другое! Мне также нужен был корпус, который был бы достаточно большим, чтобы внутри могла поместиться катушка (или ящики!), и мог бы хорошо закрываться.

Особенности

Высота внутреннего тома 624 мм (файлы можно легко изменить, но помните о длине отвертки, которая для этого потребуется)
Открытие двери на 180°
Простое обслуживание принтера: верхняя часть, дверцы, ножки и панели легко снимаются.
Максимальный автономный внутренний объем со стеклами, распо��оженными на самом краю стола.
Хорошая герметизация: панели плотно прилегают к ногам.
Подходит для акриловых панелей толщиной до 5 мм.
Настраиваемые размеры винтовых отверстий

Требуемое оборудование

32 винта с круглой головкой (не потайной) диаметром до 5,2 мм.
Акриловые панели толщиной до 5 мм (Размеры см. в инструкции по с��орке)
2 магнита 20x10x5 мм
Сверло или отвертка длиной 4,5 дюйма или 110 мм (или длиннее).
Дрель
Сверло размером немного меньше, чем стержень шурупов.
Универсальный нож

Распечатать инструкции

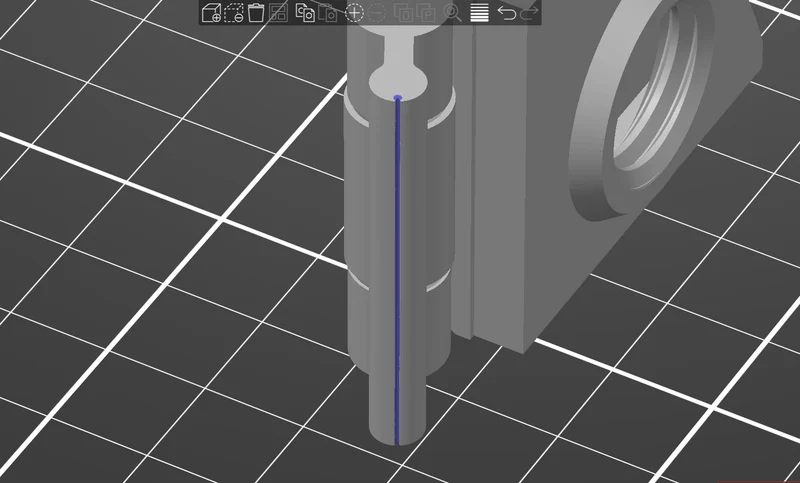

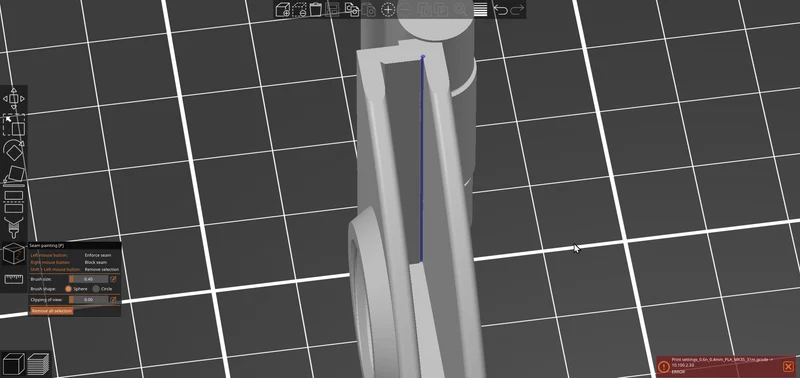

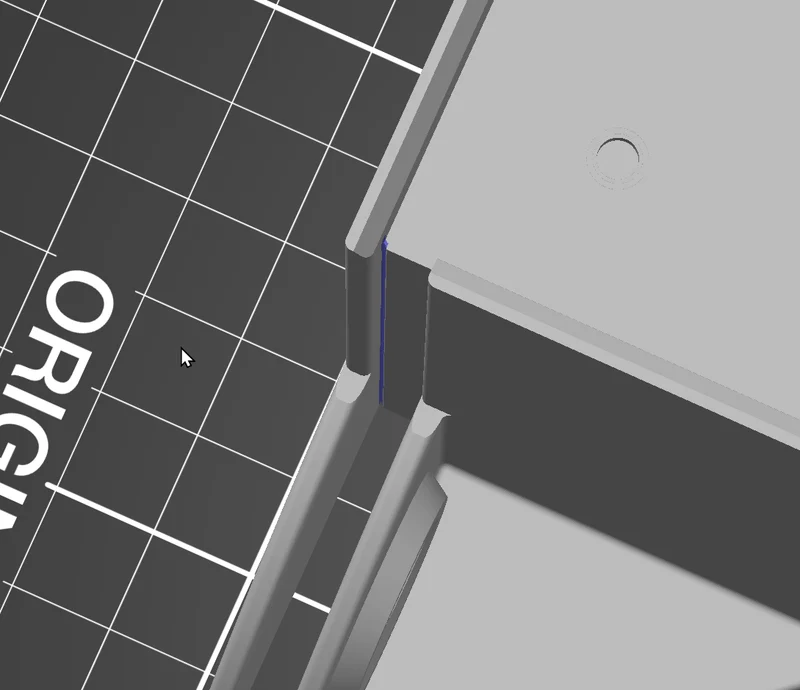

Используйте функцию рисования в слайсере, чтобы закрасить место швов в месте, показанном синим цветом на ��исунках.

Названия папок указывают высоту слоя, на которой предполагается печатать детали. Имена файлов указывают, сколько раз необходимо распечатать каждую часть.

Пластины доступны в 3 допусках. 0,2 мм, 0,15 мм и 0,1 мм. Этот выбор зависит от точности вашего принтера. Выберите тот, который позволяет со��динить детали без применения силы, но без места для маневра (при необходимости проведите испытания).

Большинство деталей предполагалось печатать с высотой слоя 0,4 мм. Эти части также можно печатать на любой высоте слоя, на которую делится 0,4 (т. е. 0,2 или 0,1).

Стремитесь к толщине стенки 1,2 мм или более. Я напечатал все детали с двумя стенками с помощью сопла диаметром 0,6 мм, и они кажутся очень прочными.

Петли требуют хорошо откалиброванного принтера. Убедитесь, что множитель экструзии установлен правильно. Распечатайте один отдельно и, если сможете его сломать, распечатайте остальные 3.

Все детали должны быть напечатаны с заполнением 15%.

Файлы 3mf НЕ содержат данные слайсера. Это файлы моделей, которые были экспортированы из Fusion 360. При импорте PrusaSlicer сообщит вам, чт�� файл, похоже, определен в дюймах. Нажмите «Нет». Тогда вам сообщат, что файл содержит несколько объектов, расположенных на разной высоте. Нажмите Да.

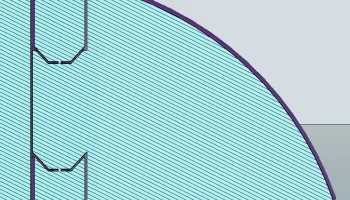

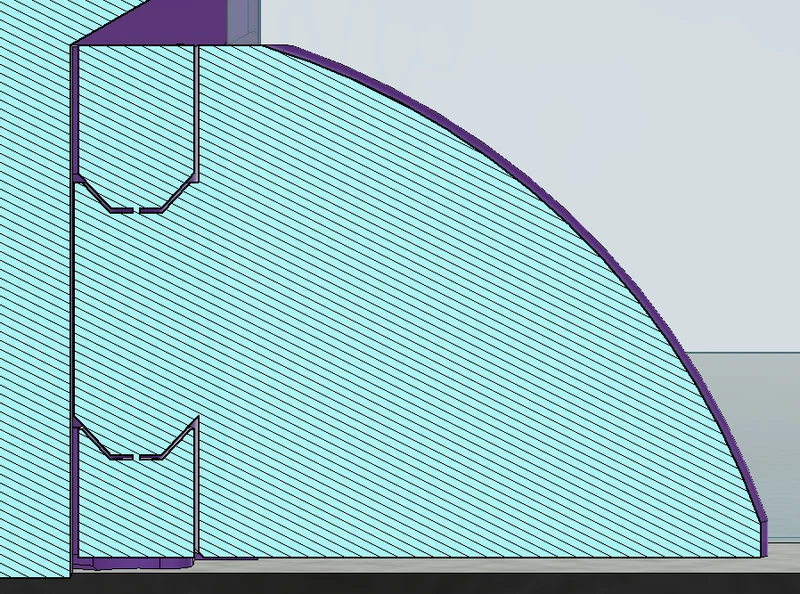

Вы можете настроить размеры отверстий для винтов, удалив кольца вокруг отверстий для винтов. Я предлагаю использовать размер отверстия, который позволит вам иметь немного места для маневра, чтобы отрегулировать расположение вставок. Отверстия наименьшего размера подойдут для довольно маленьких винтов, но я сделал их такими маленькими на случай, если винты меньшего размера — единственное, что кто-то может получить. В идеале следует использовать отверстия среднего или большого размера.

Постобработка

Петли печатаются как одна деталь, которую нужно сломать. Если вы не можете их сломать, возможно, у вас слишком высокий множитель экструзии. Распечатайте их еще раз с меньшим множителем экструзии.

Между треугольниками на креплениях есть небольшие выступы, которые необходимо отрезать. Они существуют просто для того, чтобы предотвратить подъем отпечатка. Теоретически вы можете оставить те, которые находятся на нижних креплениях, но при измерении панелей вам нужно будет учитывать добавленную высоту (0,4 мм).

Инструкции по сборке:

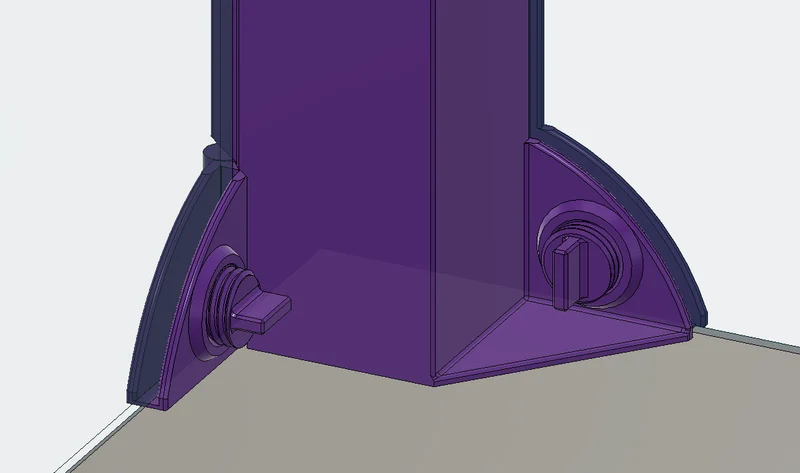

1) Вверните винты для больших пальцев в каждое из креплений. Поначалу может потребоваться некоторое усилие, но после обкатки они должны вращаться плавно.

2) Используйте направляющую, чтобы найти отверстия для вставок. Приложите направляющую к каждому углу столешницы и отметьте карандашом отверстия. Помните! Не отмечайте одну и ту же сторону на обеих столешницах! У одного вставки будут вкручены сверху, у другого — снизу.
