Модуль Corsair Titan Capswap - держатель плиты PSA......

Удачи сборщикам печатных компьютеров и коллекционерам карточек!

Вы когда-нибудь хотели добавить оценочную карту в сборку своего ПК?!

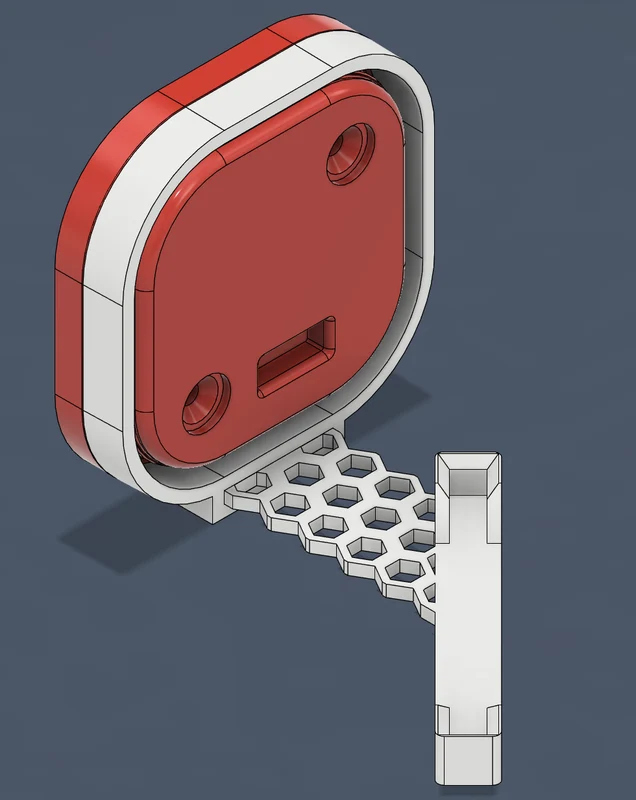

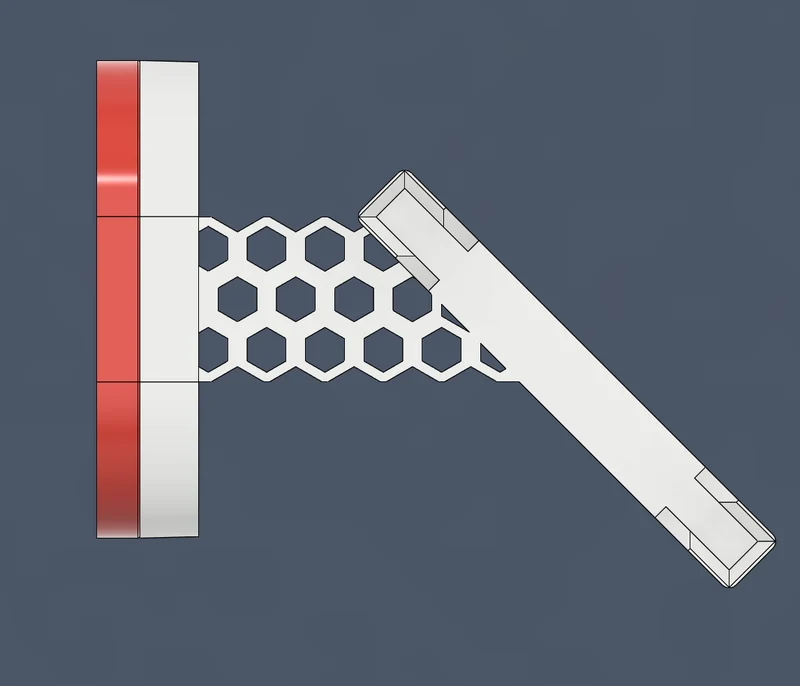

Это специальный вариант универсального кулера Titan. Capswap позволит вам сделать это! Я разработал эту конструкцию, чтобы включить полку для удержания градуированных плит под углом 45 °. Предоставленный файл STL состоит из двух частей. Одна часть ��� это крепежный зажим, который будет соединяться с охлаждающим блоком AIO. Вторая часть — полка. Я разбил полную модель на две части, чтобы их можно было распечатать без поддержек.

В комплект поставки входят два файла: один имеет сплошную перемычку, а другой — шестигранный.

Ниже приведены инструкции по разрезанию и сборке модели (убедитесь, что ваш принтер способен выдерживать допуск ± 0,003 дюйма):

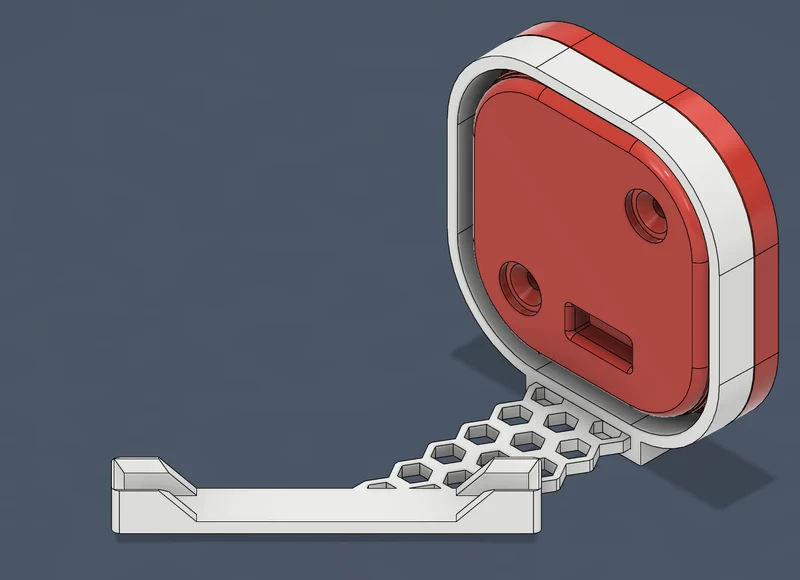

Разрежьте модель, как показано ниже (ориентация важна, чтобы избежать использования опор, см. ниже). Модель была нарезана с использованием структурных настроек 0,150 мм для MK4S/MMU3 с заполнением гироида 15%.

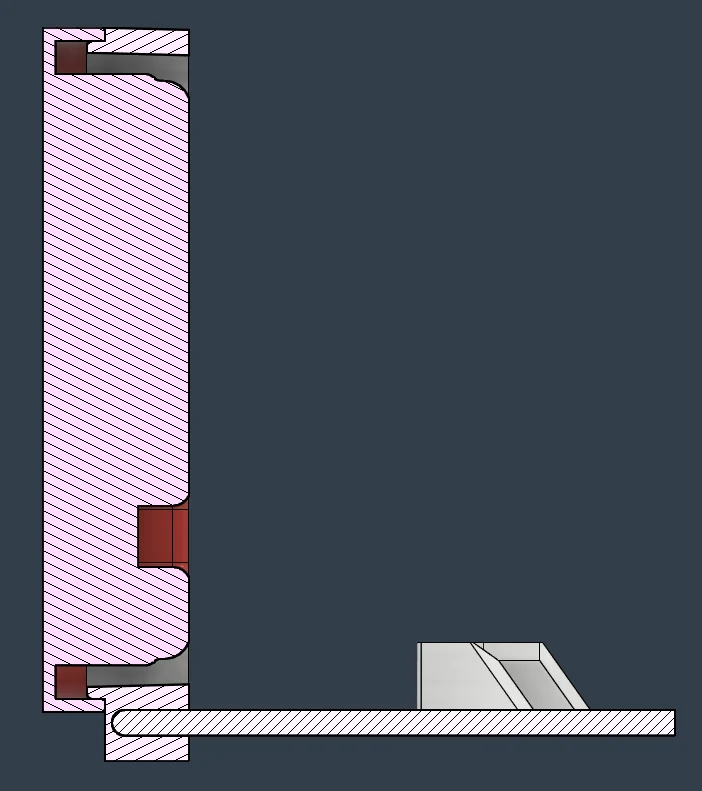

После того, как детали будут напечатаны, вам понадобится суперклей, чтобы соединить две детали вместе. Хвост полки будет плотно и плотно прилегать к корпусу крепежного зажима. Обе части соединятся в месте соединения, как показано ниже. Вы можете нанести клей в полость корпуса и вдавить полку.
Подержите минуту, чтобы клей схватился и соедините обе детали вместе.
После того, как детали собраны, вы готовы к установке в свою моноблокную систему. Рекомендуется использовать PETG, чтобы предотвратить коробление собранной полки.

Я надеюсь, что вам всем понравится 3D-печать, и вы сможете продемонстрировать свою личную коллекцию оценочных карточек! Дайте мне знать, если у вас есть вопросы или замечания, так как я могу внести коррективы в модели, чтобы компенсировать помехи другим частям ПК или интерфейсу с плитами.

Примечание: используйте на свой страх и риск, не несете ответственности за поврежденную плиту.
