Корзина для дисков без инструментов - 4 жестких диска (об...

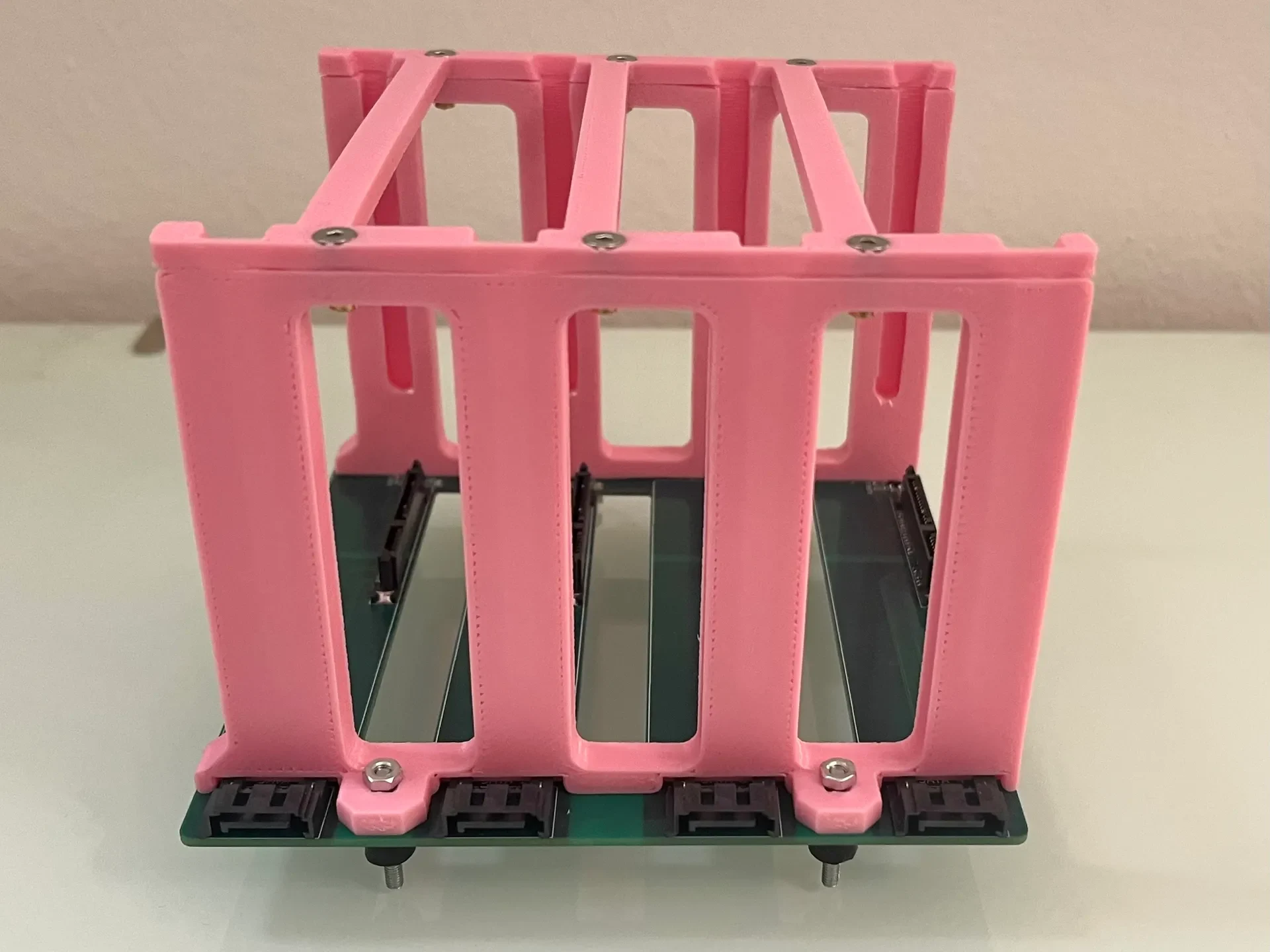

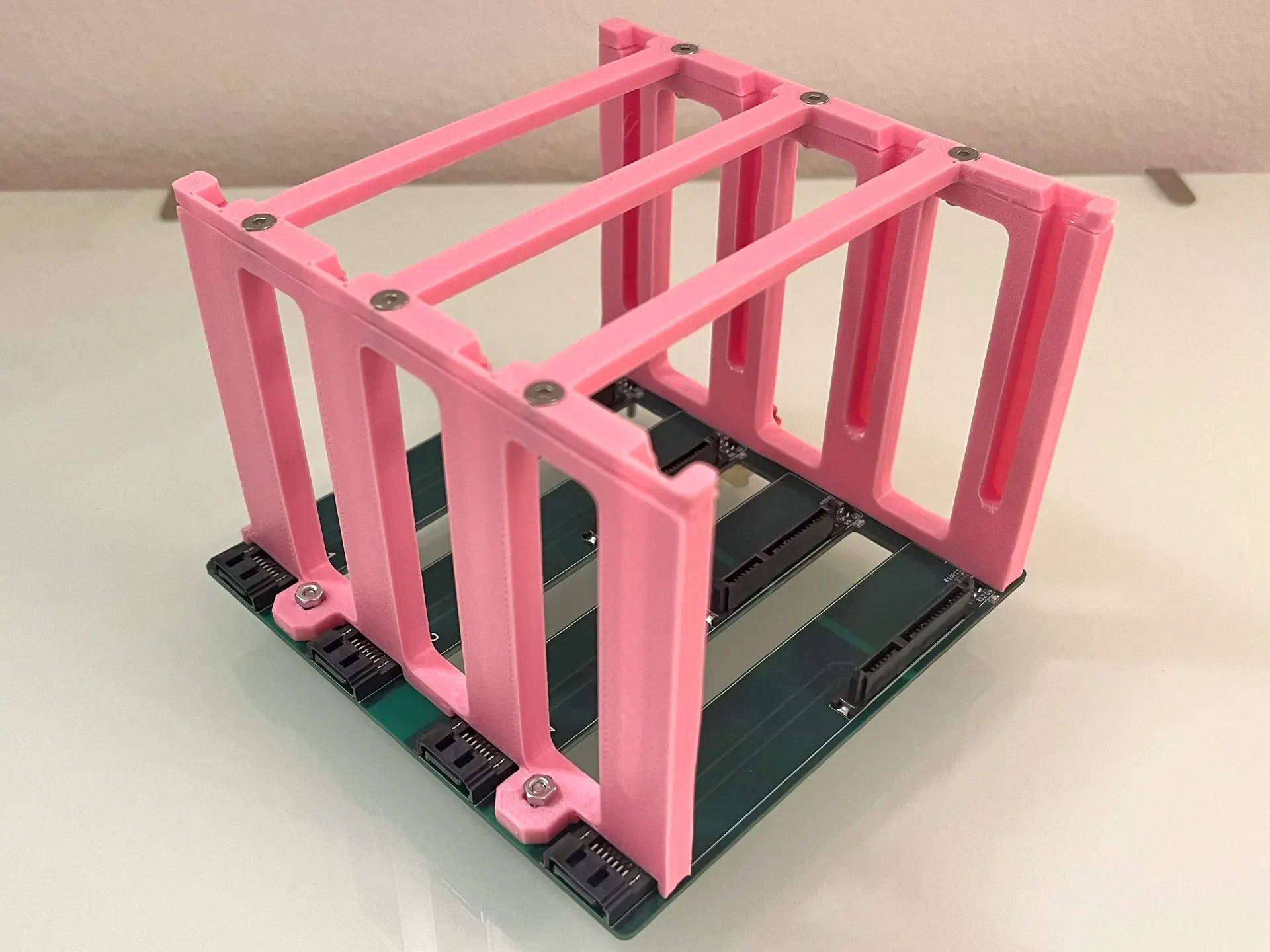

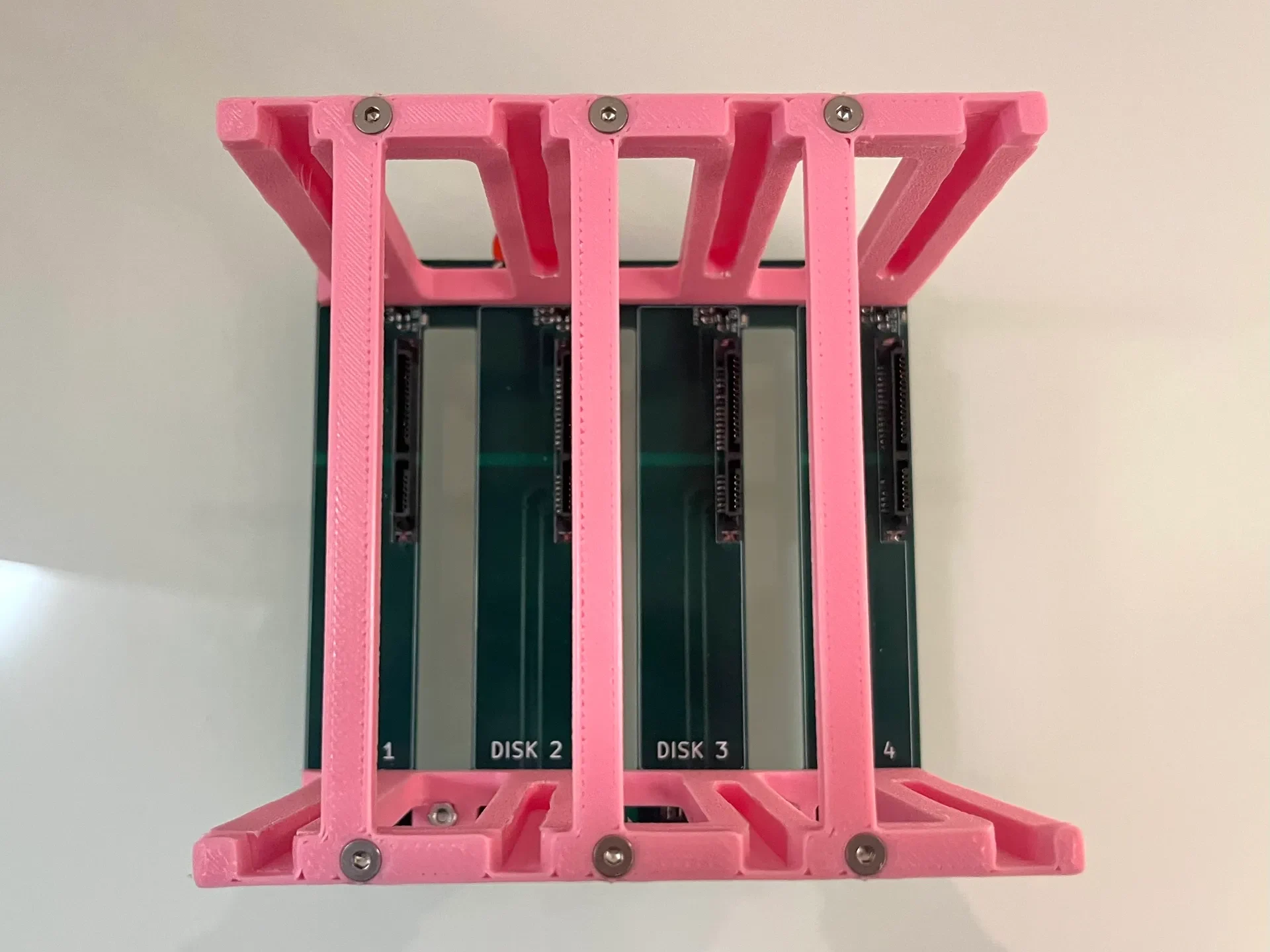

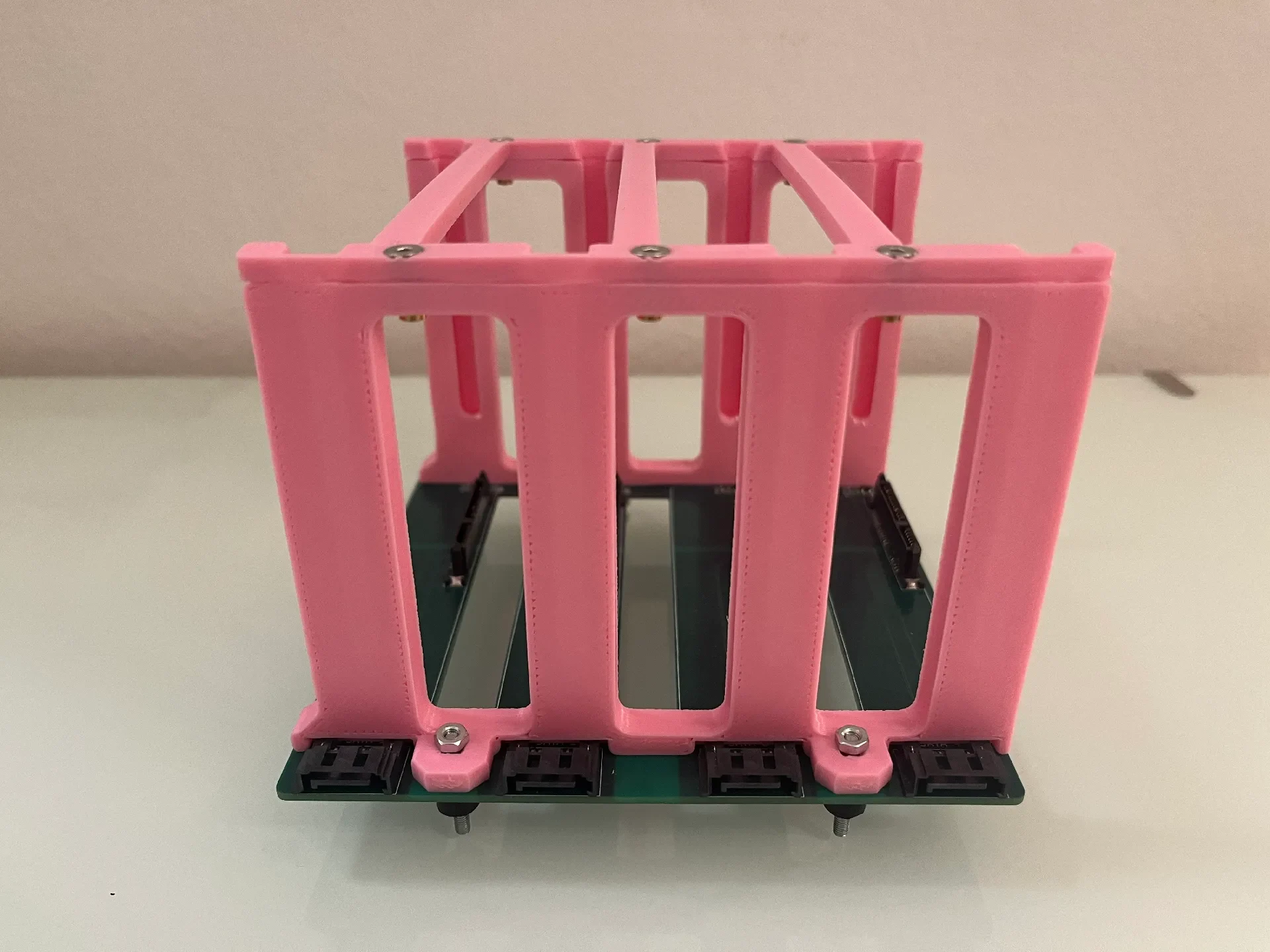

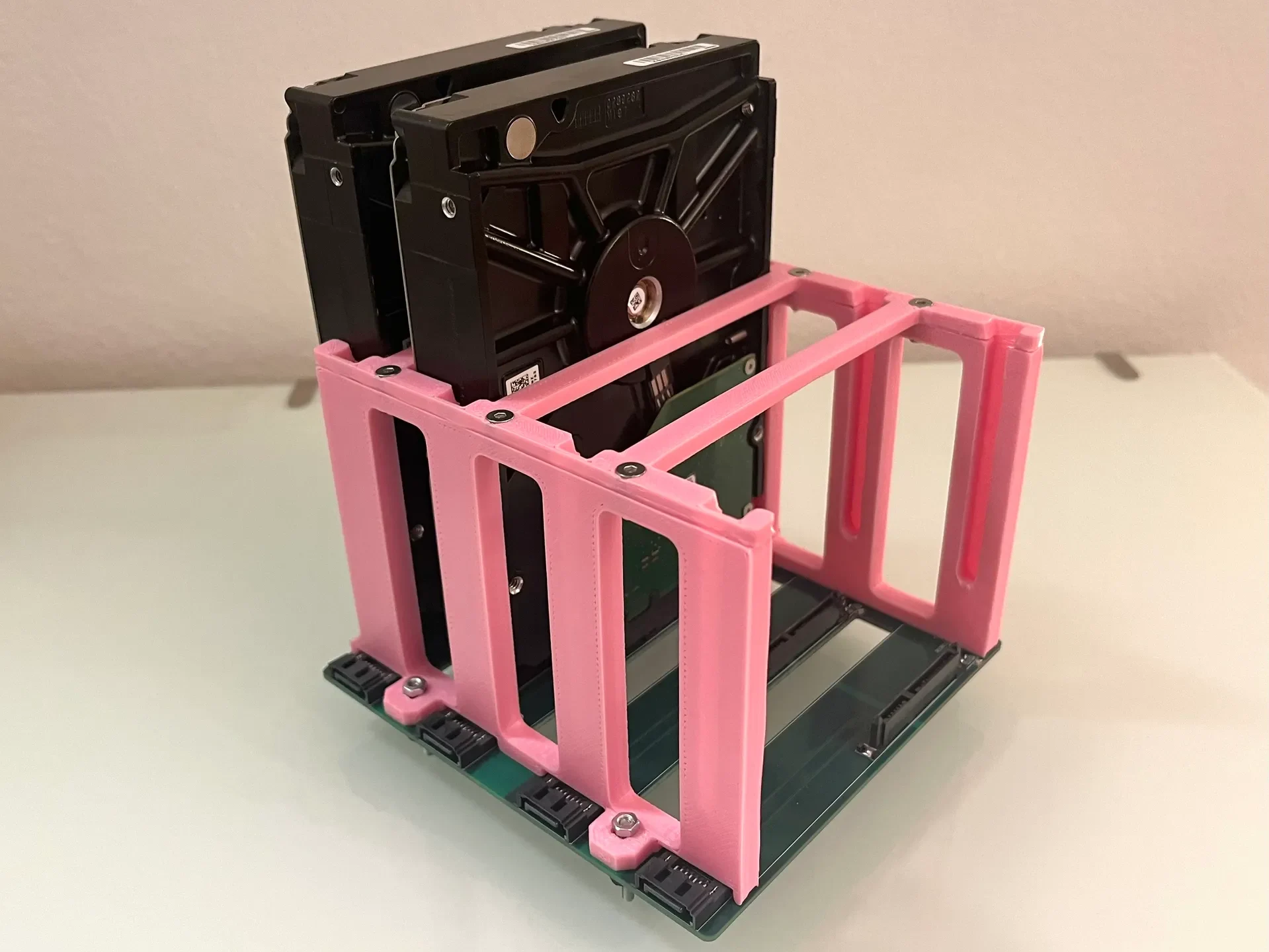

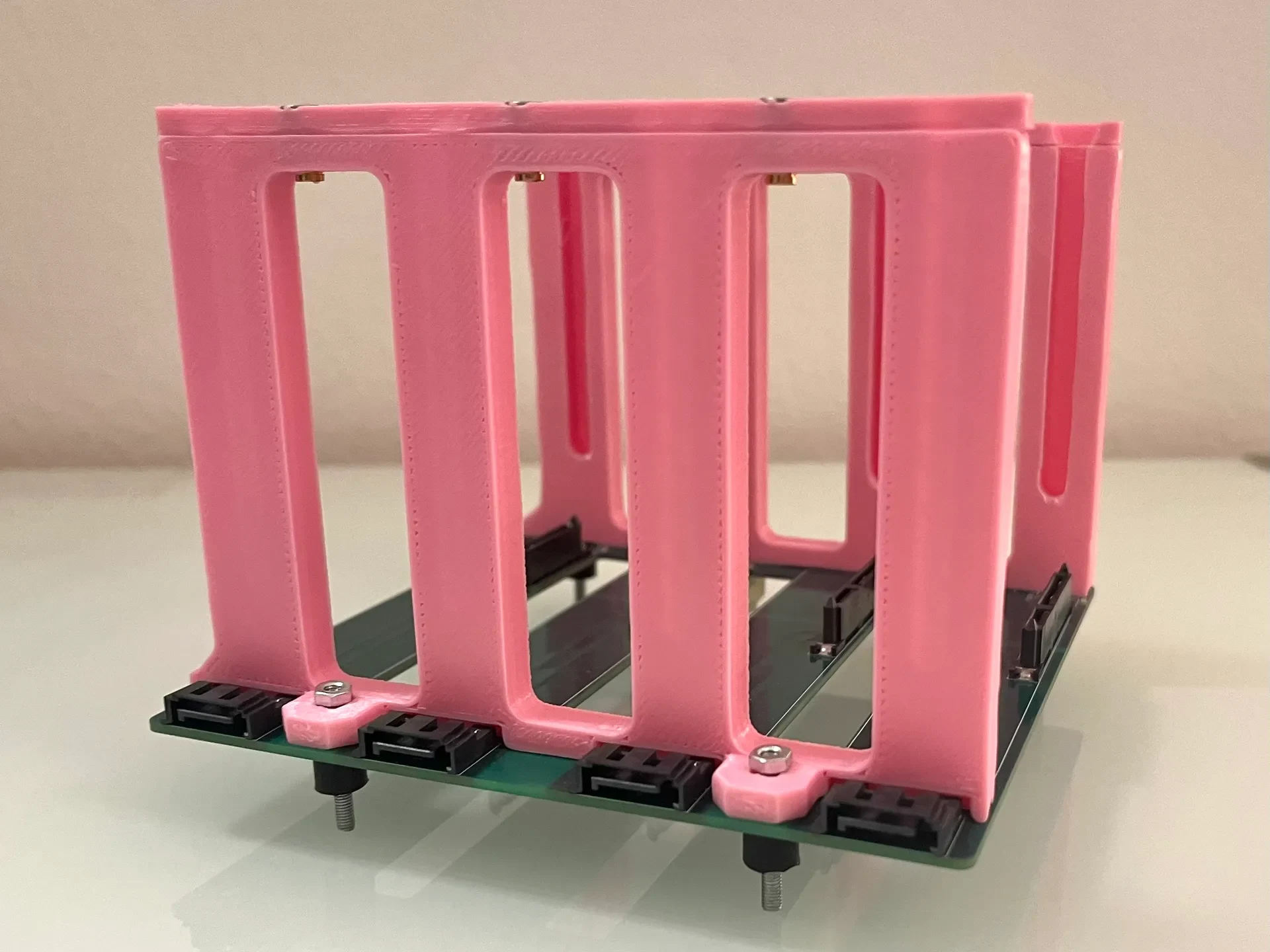

Это отсек для дисков, предназначенный для использования со специальной объединительной платой 4x SATA. Он изолирован от вибрации с помощью резиновых стоек.

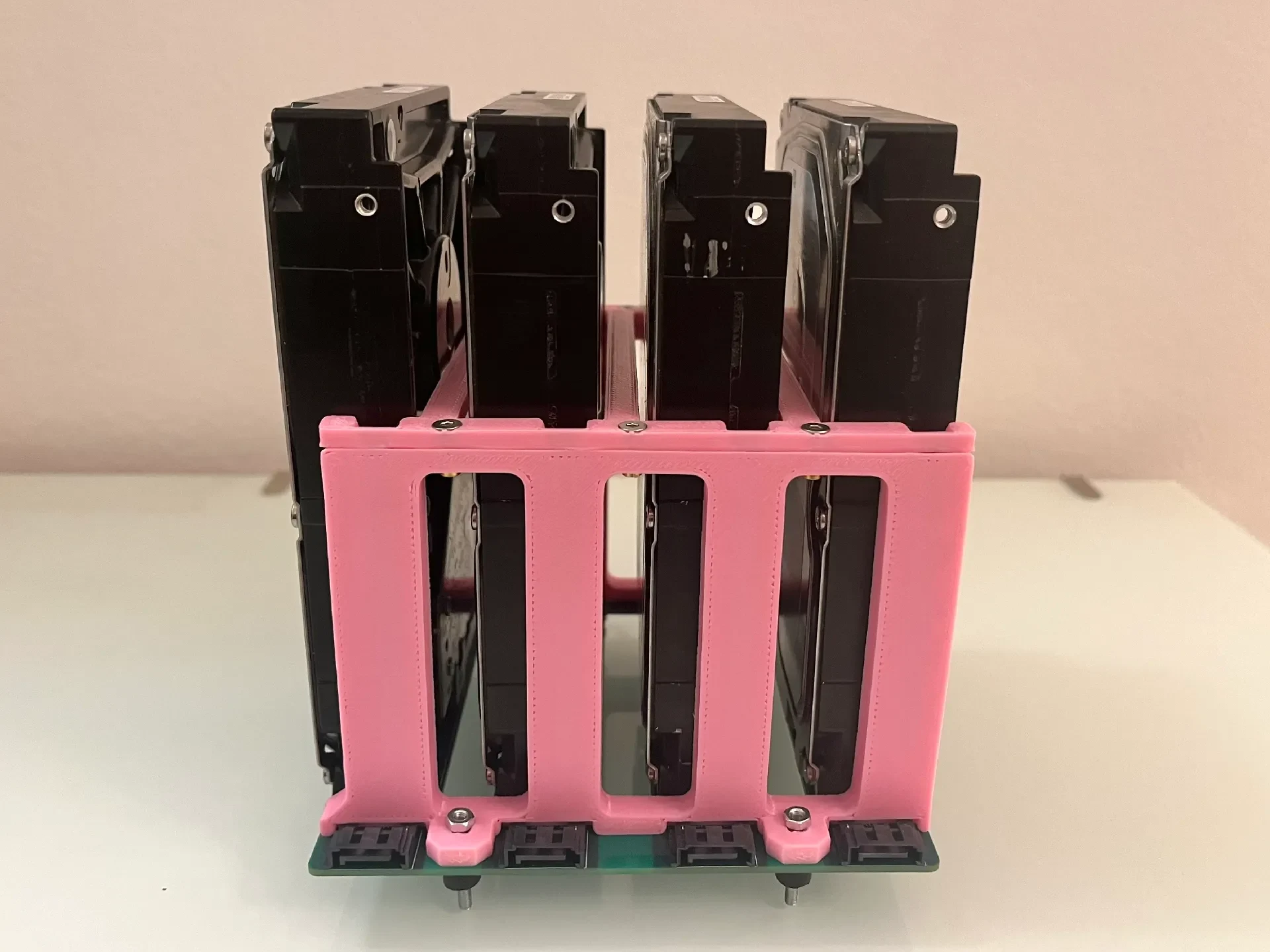

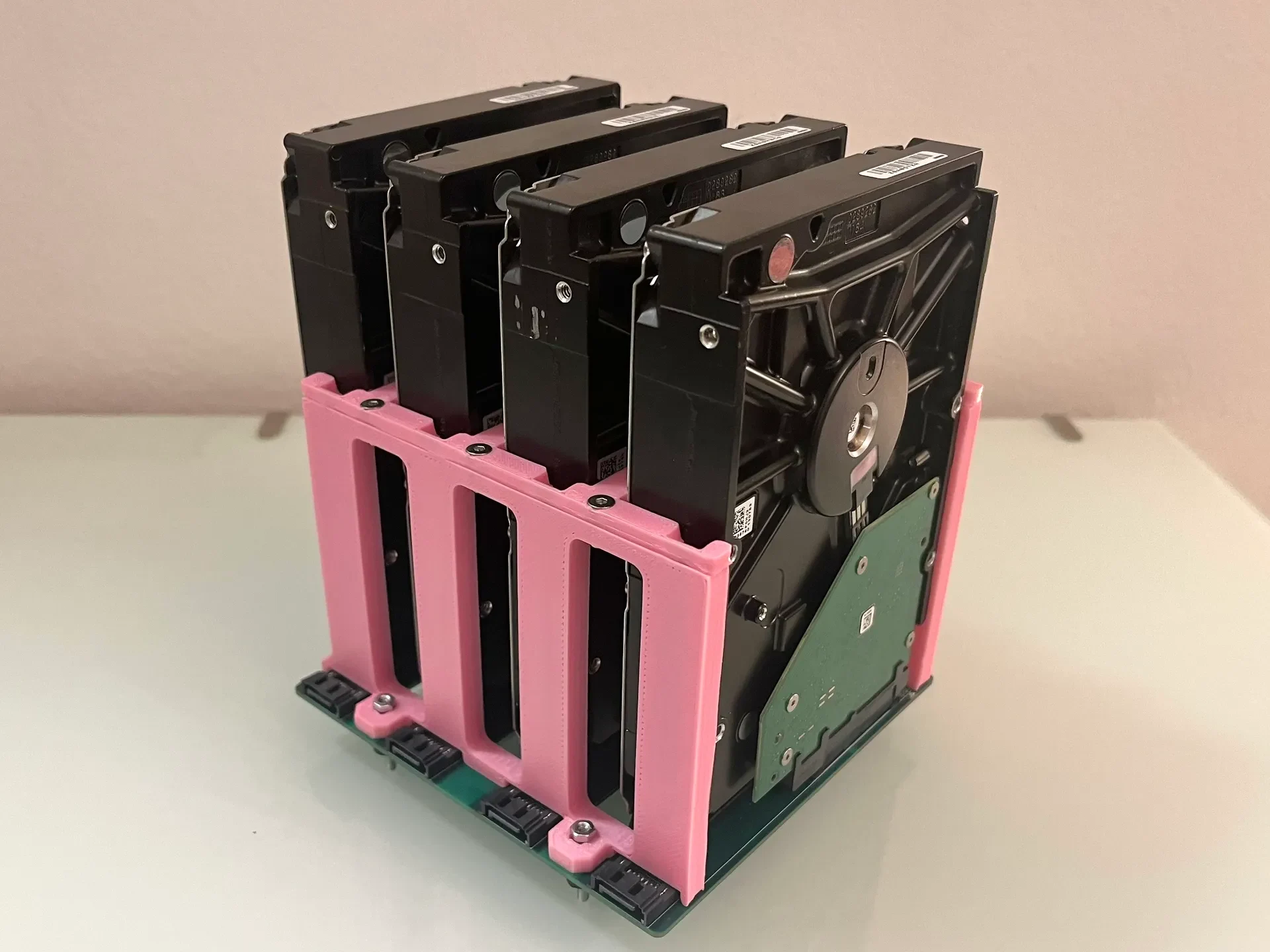

Корзина удерживает 4 диска с помощью четырех нижних винтовых отверстий жесткого диска. Используя винты DIN912 M3x6, сама головка может вставляться в 3D-напечатанный кулачок. Поэтому нам не нужны печатные слайды и т. д. без необходимости прикручивать приводы к клетке.

Распечатать инструкции

Распечатайте в той ориентации, в которой находятся файлы .stl.

Вы можете печатать без поддержки

Печать из ABS или аналогичного материала (не используйте PLA, иначе жесткие диски нагреются).

Ссылки

Дополнительная информация о проекте/плате в моем блоге.

Этот проект на GitHub

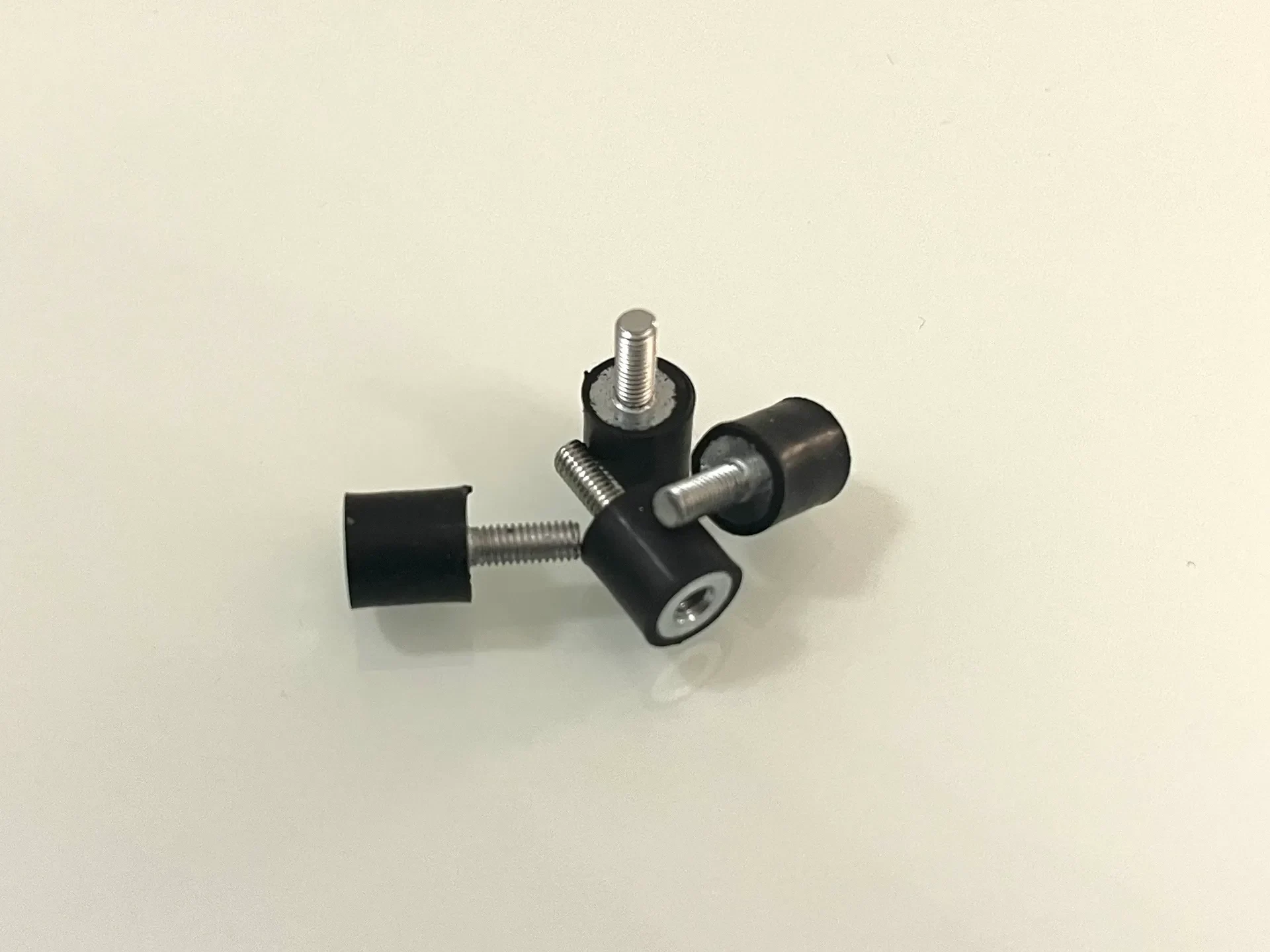

Резиновые стойки, которые я использовал (m3x8, см. изображение): amazon.com, amazon.de (партнерские ссылки).
Независимо от того, как вы монтируете клетку, вам понадобятся винты длиной не менее 8 мм, чтобы прикрутить клетку к самой печатной плате.

Советы по сборке

Чтобы добиться идеального скольжения между кулачками и головками винтов без люфта, печатайте с козырьком. Не снимайте поля полностью. Используя старый привод, вставьте привод/винты в кулачок. Это выдвинет поля так, что они поглотят любые помои.

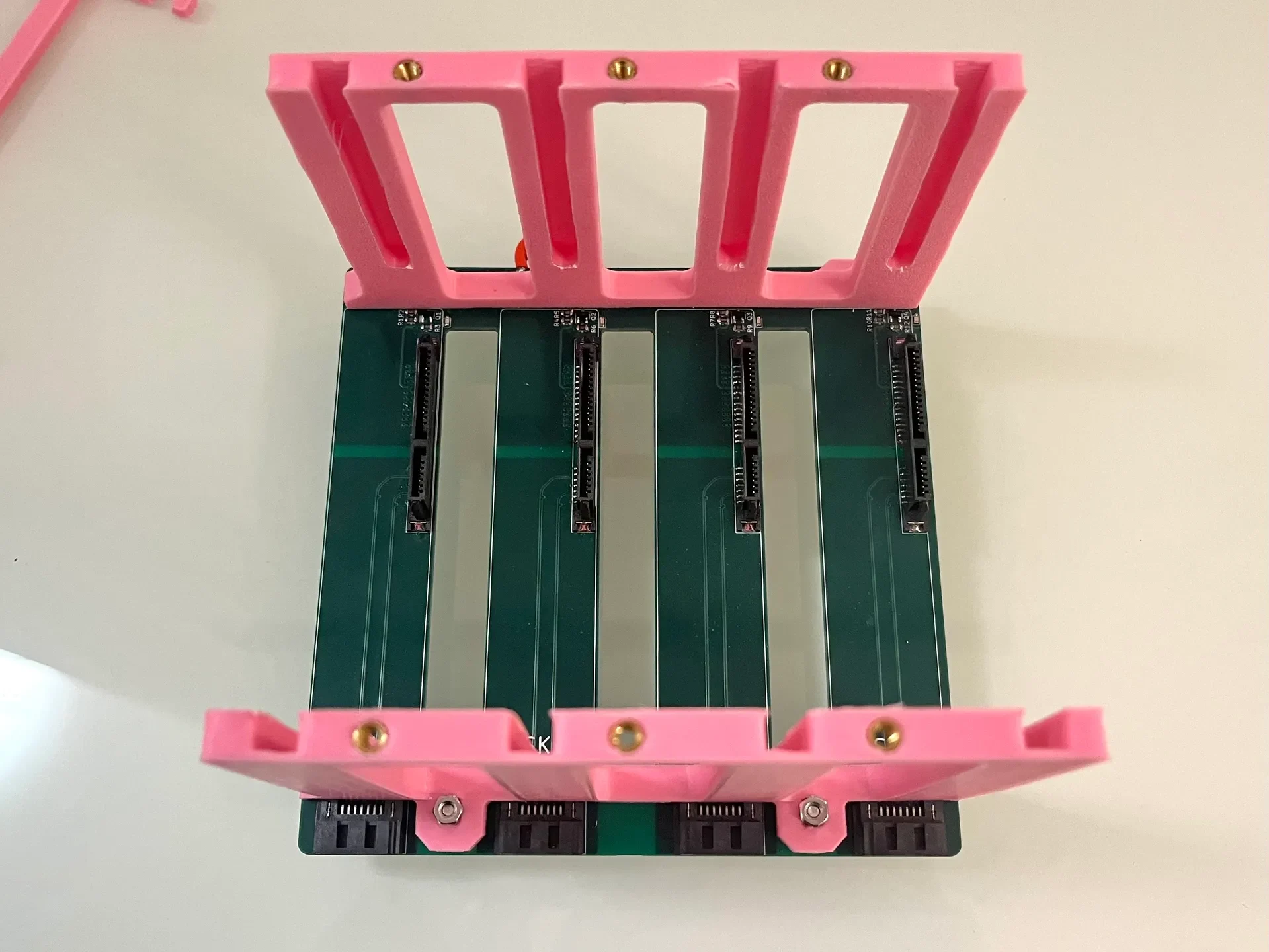

Используйте термофиксированные вставки m3 на передней и задней пластинах, чтобы закрепить верхнюю часть на месте.
