Крепление для монитора Creative Stage SE

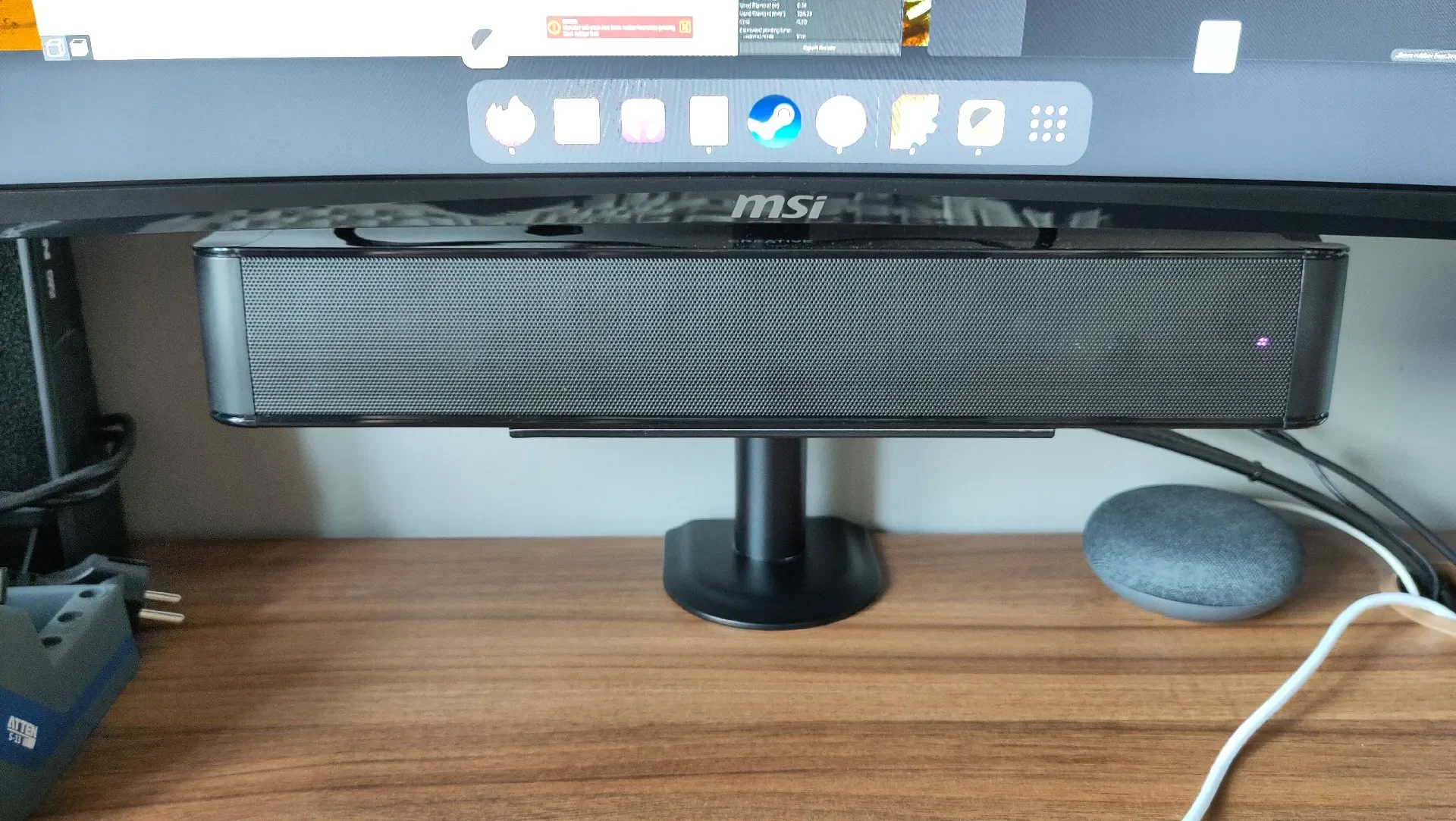

Держатель Creative Stage SE, который можно прикрепить к трубке подставки монитора.
На опорную пластину можно установить обычные резиновые ножки (диаметр 8 мм, высота 2,2 мм), чтобы удерживать звуковую панель на месте и избежать возможного дребезжания.
В зажиме используется гайка M5 и прибл. Винт с шестигранной головкой 10-14 мм и цилиндрической головкой.

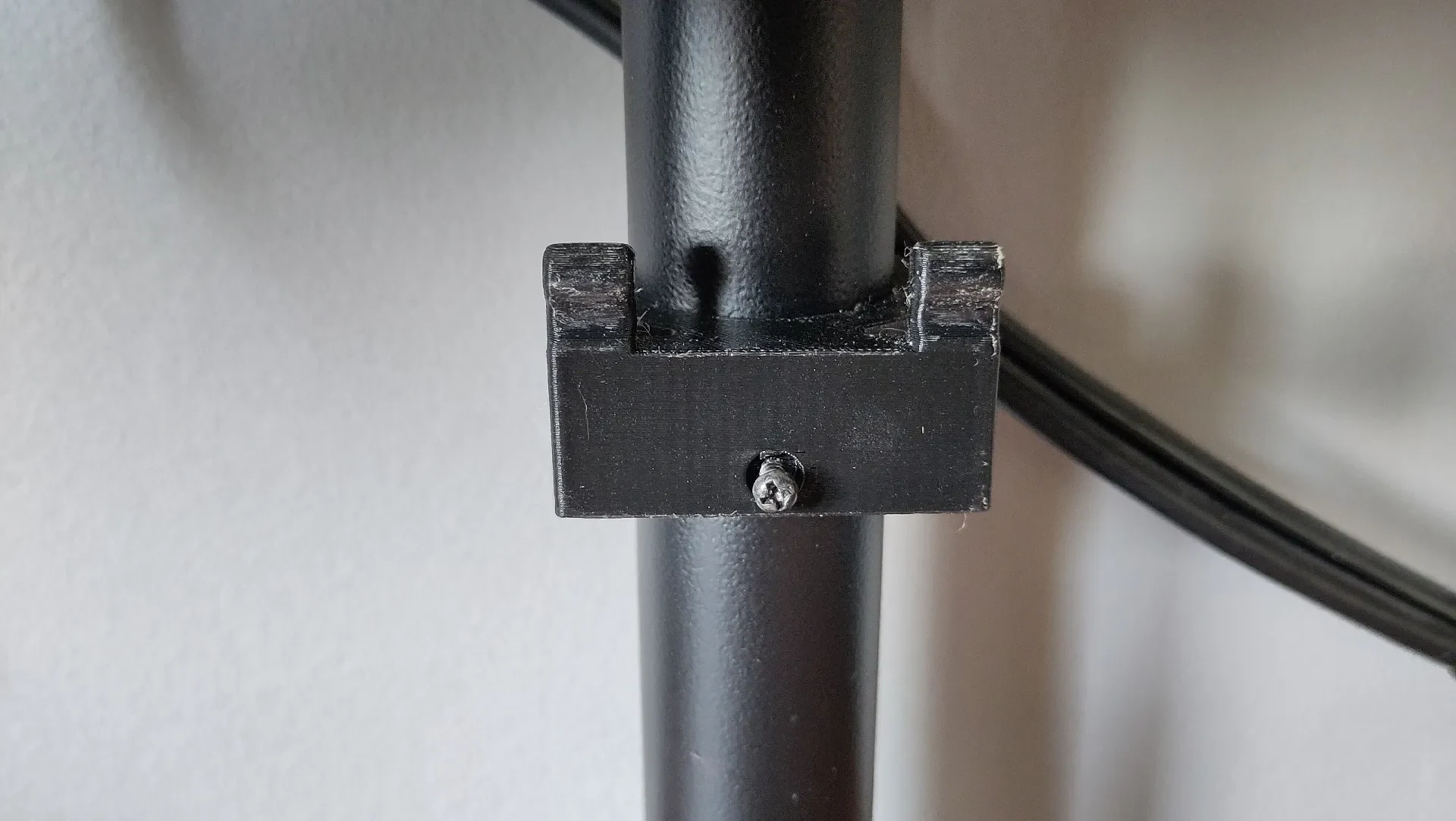

Винт диаметром 3 мм в зажиме трубки можно использовать для наклона звуковой панели, головка винта должна соприкасаться с резиновыми ножками на задней стороне задней панели, чтобы избежать дребезжания.
Зажим предназначен для крепления монитора с трубкой диаметром 35 мм, но модель можно легко модифицировать, файл FreeCAD прилагается.

Настройки печати

Высота слоя: 0,20 мм
Поддержка: не требуется
Материал: ПЭТГ
Положение шва: шов не долже�� находиться в местах соприкосновения трубного хомута и опорной плиты.
Ориентация: зажим для трубки должен быть напечатан нижней частью печатной платформы, опорная пластина должна быть напечатана на боковой стороне.
Поля: мне удалось напечатать опорную пластину без полей, но я бы рекомендовал включить ее, поскольку существует высокая вероятность того, что напечатанная модель деформируется и потеряет контакт с печатной платформой.

Рекомендуемое положение шва
