Крепежный кронштейн Coolermaster Qube M4 на болте......

Моя первая работа на конкурс Cooler Master: FreeForm Playground.

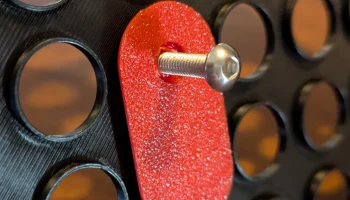

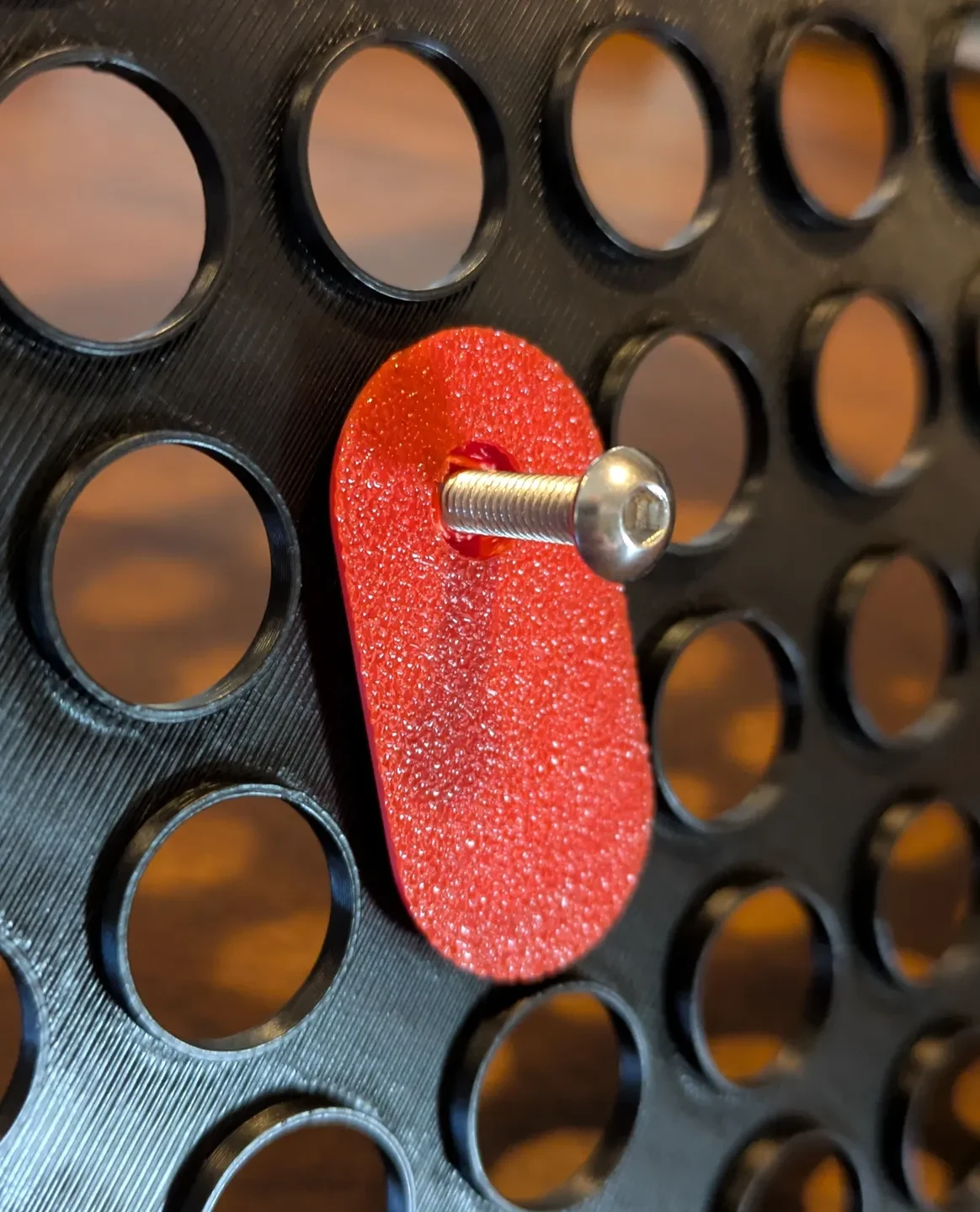

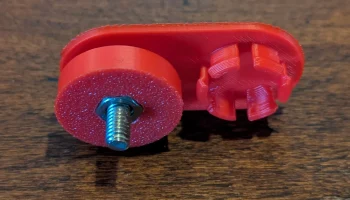

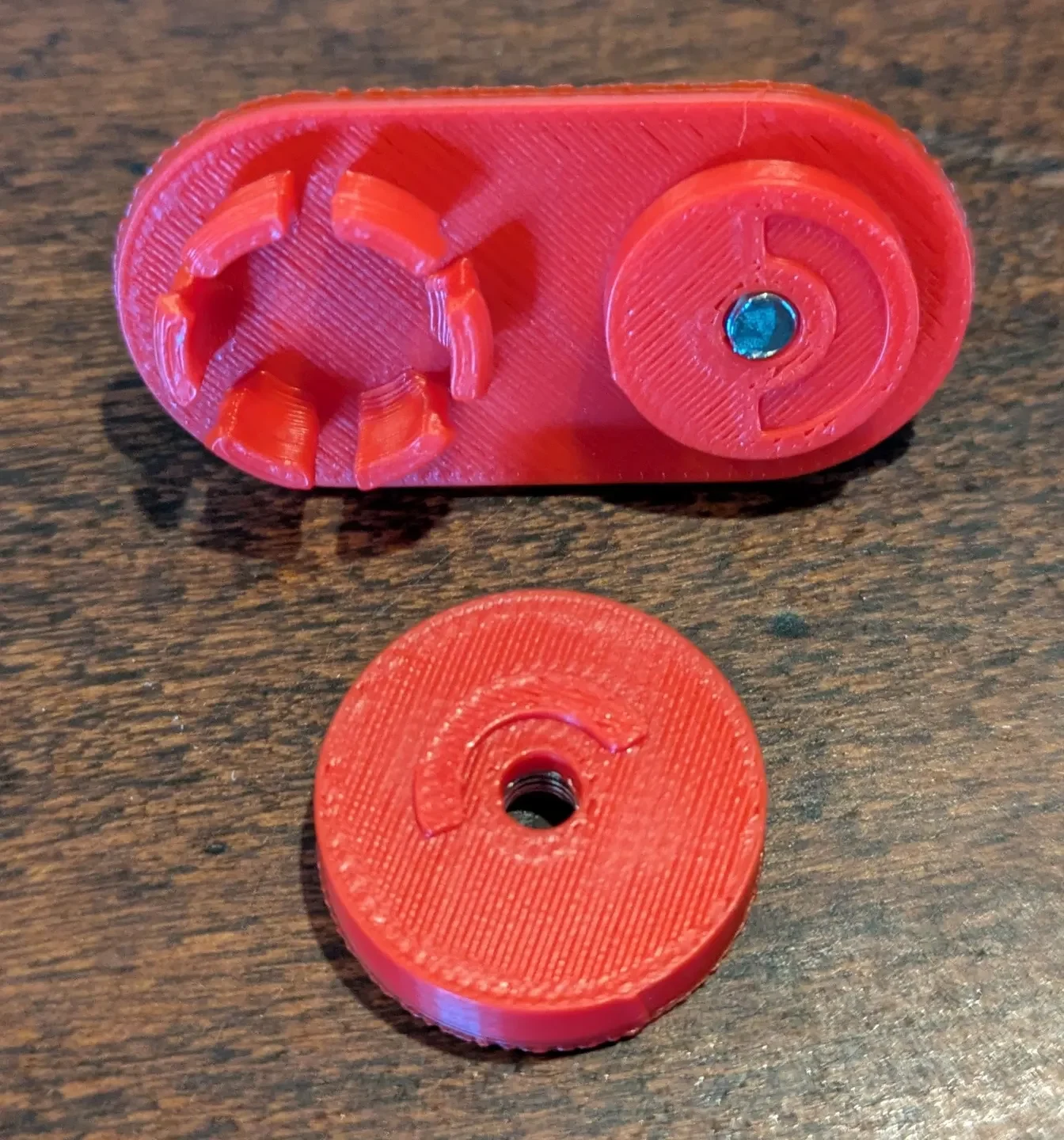

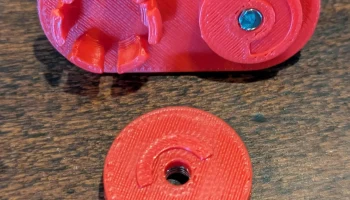

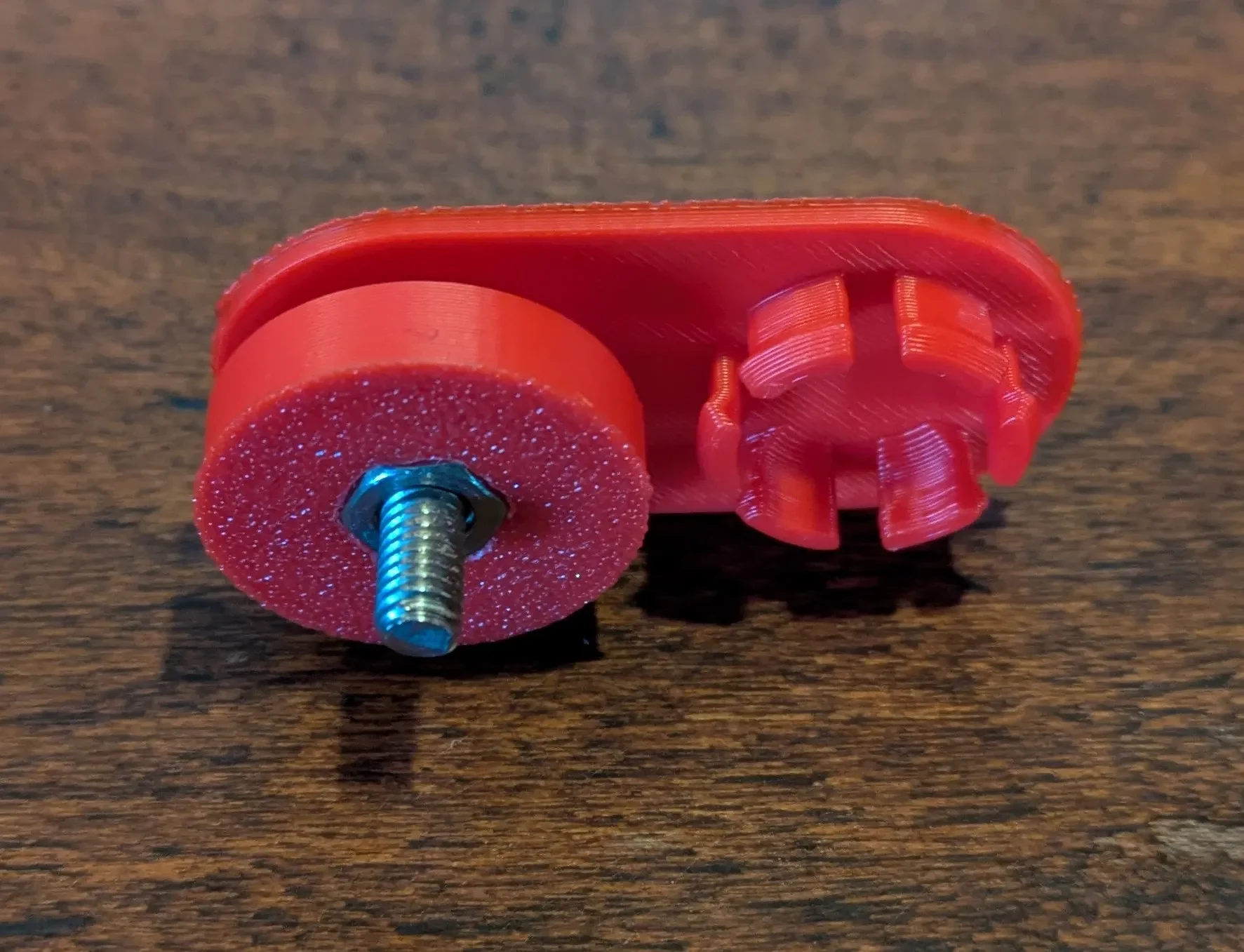

Я хотел разработать систему крепления, которая была бы немного прочнее и безопаснее за счет интеграции в конструкцию винта M4. Задняя часть проходит через 2 отверстия и крепится болтом. Круглая передняя часть имеет соответствующую гайку и может быть прикреплена болтами к задней части.

Это всего лишь монтажный кронштейн, поэтому, как и конструкции с 2 и 1 отверстиями, предоставленные Coolermaster, он предназначен для использования в качестве основы.

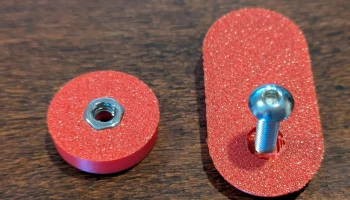

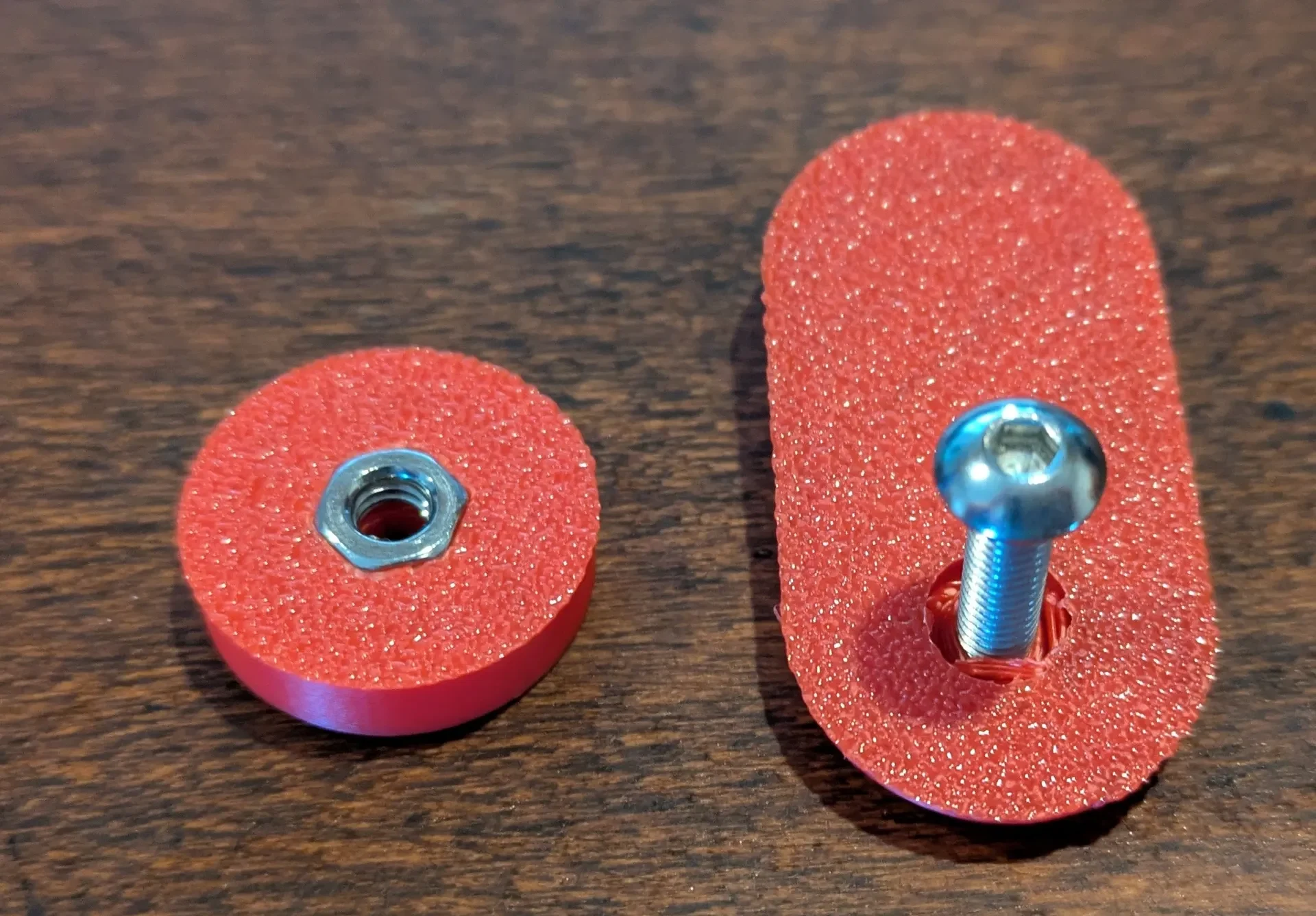

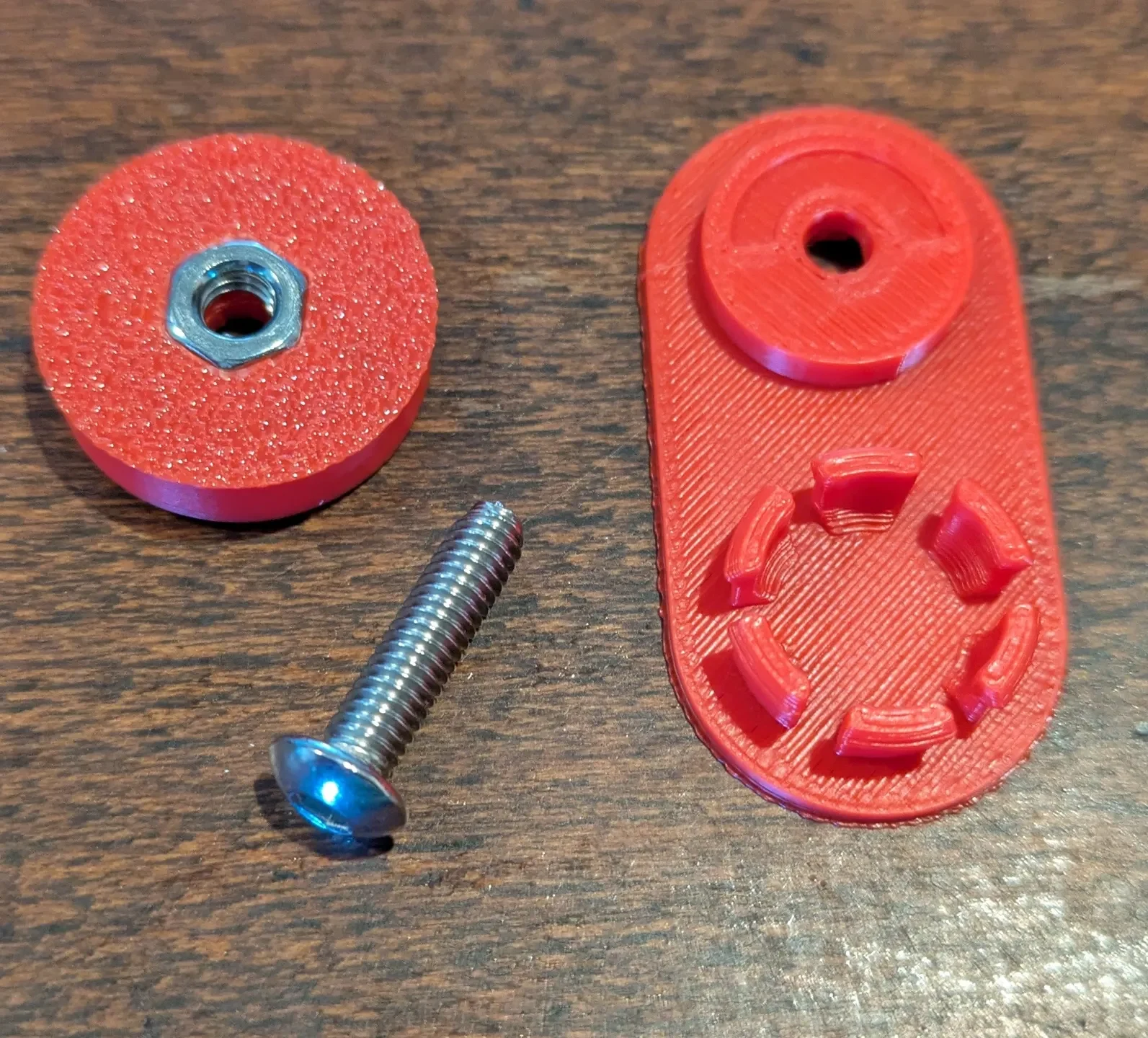

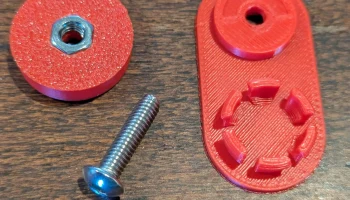

Для сборки вам понадобится:

Распечатанная деталь M4ScrewMount_Back_V1.
Напечатанная деталь M4ScrewMount_Front_V1
Винт M4 (длина зависит от потребностей пользователя)
Гайка М4

------------------------------------------------------------------------------------------------------------------

В дополнение к файлам .stl для печати в переднюю монтажную часть включен файл .3dm, который другие производители могут модифицировать, смешивать и использовать!

------------------------------------------------------------------------------------------------------------------

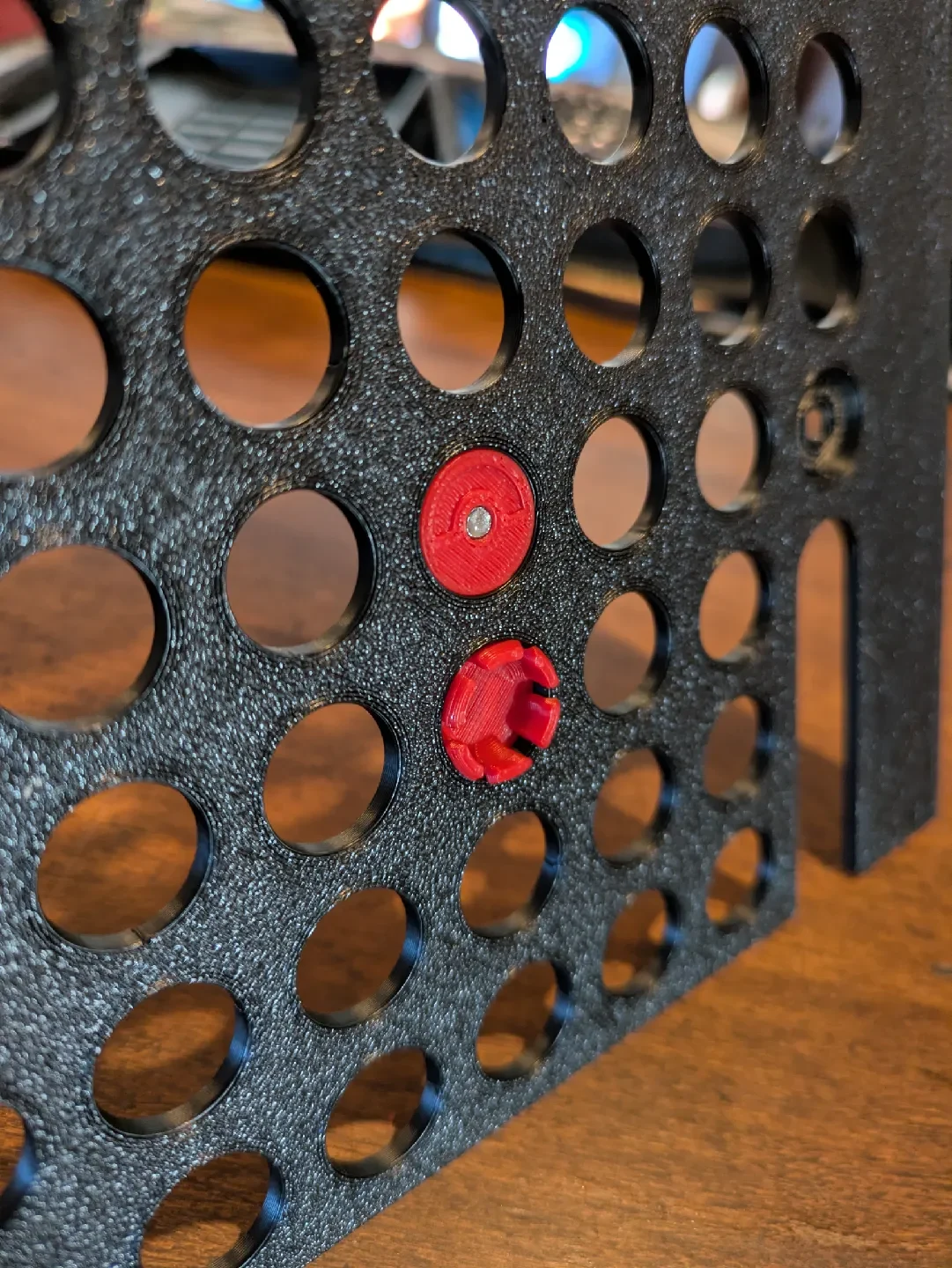

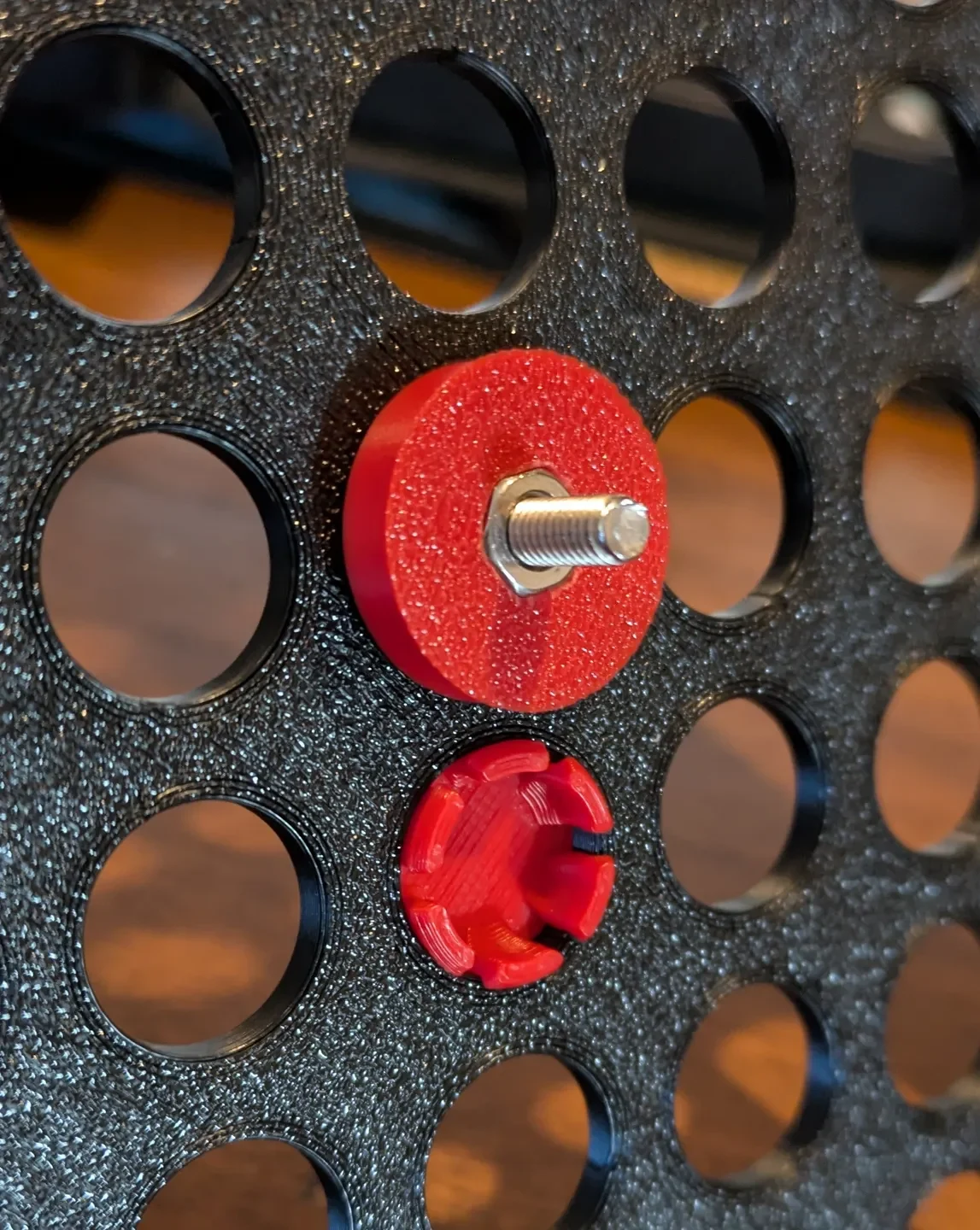

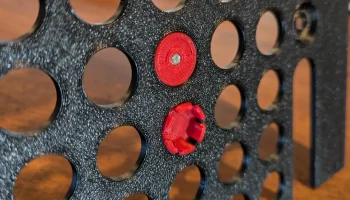

Тестирование на посадку проводилось с использованием 3D-печатной лицевой панели Qube из официального stl, предоставленного Coolermaster. На данный момент испытания на прочность не завершены.

Эта работа распространяется по лицензии CC-BY-NC-SA. Никакое коммерческое использование или производные материалы не допускаются. По вопросам коммерческого лицензирования обращайтесь к разработчику.
