BenchMaker - Комплект корпусов для электроники......

Создайте свои любимые проекты с помощью BenchMaker — коллекции модульных корпусов для домашней электроники, компьютеров, станков с ЧПУ и источников питания.

Если вы можете мечтать о испытательном стенде, BenchMaker позволит вам это сделать!

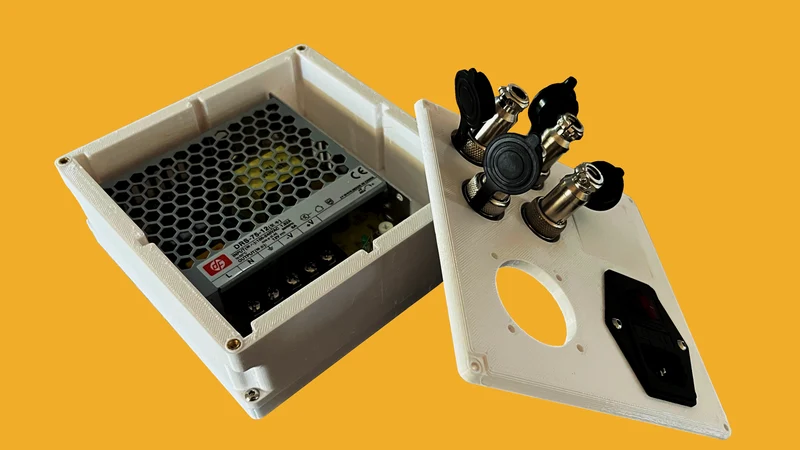

Рис. 1. Разводка блока питания 12 В постоянного тока, размещенная в сборке BenchMaker.

Как использовать:

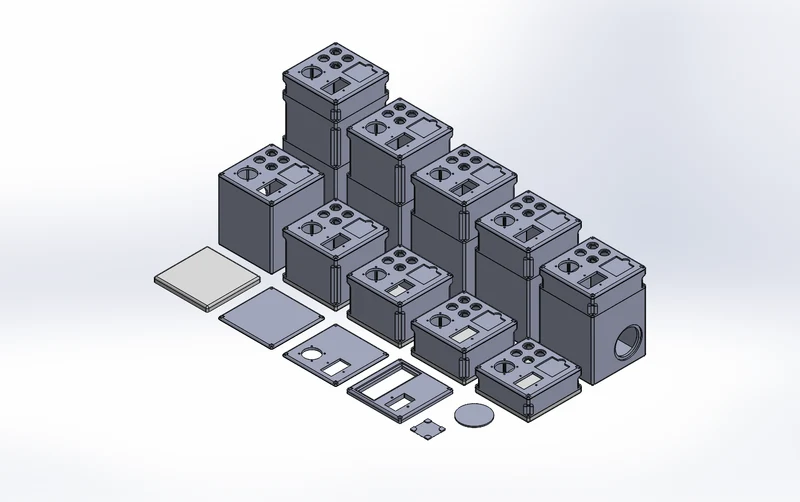

Быстро создавайте испытательные стенды, выбирая лицевую панель и штабелируя компоненты в соответствии с ва��ими потребностями. Необходимые компоненты:

· Лицевая панель + средняя часть(и) + основание

· Вставки с подогревом M3 + болты M3x6 (4 шт. на каждую секцию)

Лицевые панели:

Пустая лицевая панель позволяет полностью закрыть ваши творения или создать собственные интерфейсы, подходящие для ваших целей.

Лицевая панель с окном позволяет вам увеличивать размеры вашего корпуса и заменять новые интерфейсы по мере развития вашего проекта, не вкладывая чрезмерных средств в нить накаливания.

№ Слоты Тип интерфейса Использование
1 большой слот для реконфигурируемых пользовательских вставок

Итерация

Перепрофилировать

1 переключатель 120 В Переключатель 120 В с предохранителем

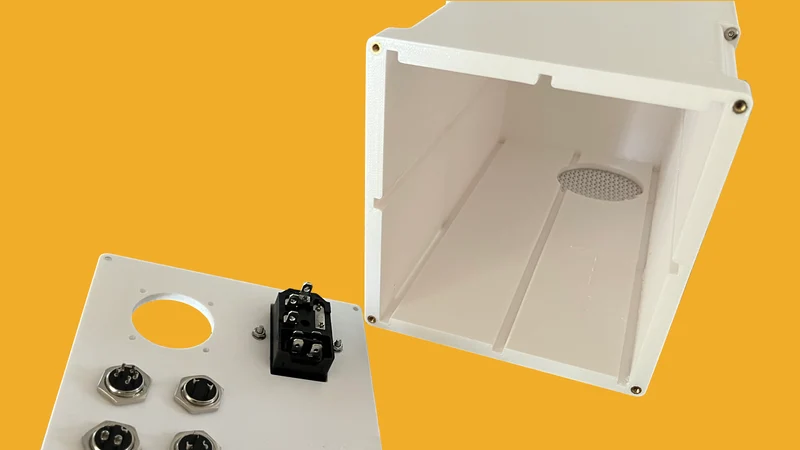

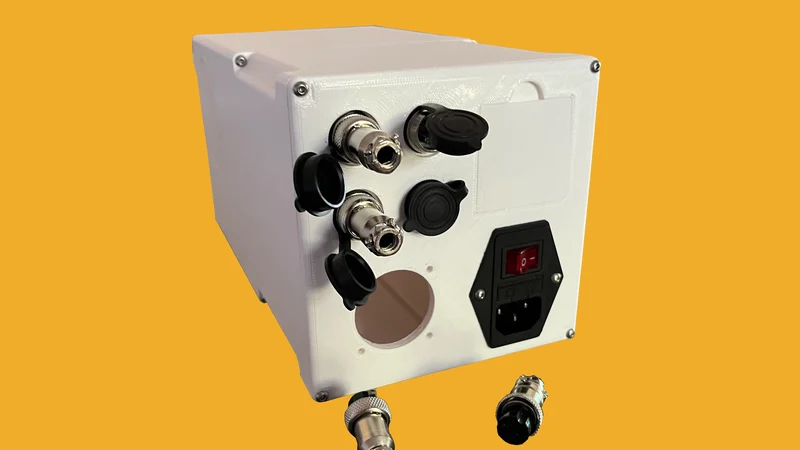

Лицевая панель Aviation Face позволяет использовать авиационные разъемы GX16 для передачи питания и данных. Подключайте микроконтроллеры к другим модулям быстро и безопасно, оставляя при этом возможность изменить настройку после обнаружения всех ее ошибок.

№ Слоты Тип интерфейса Использование
4 авиационных разъема GX16 Передача данных и энергии
1 Связывание вкла��ок NFC Документация или интерфейсы управления
1 4010 Вентилятор активного охлаждения
1 переключатель 120 В Переключатель 120 В с предохранителем

Лицевая панель охлаждения позволяет подключать вентилятор 4010 и переключатель 120 В к проводным модулям. Используйте активное охлаждение, чтобы максимально эффективно использовать возможности своего оборудования.

№ Слоты Тип интерфейса Использование
1 4010 Вентилятор активного охлаждения
1 переключатель 120 В Переключатель 120 В с предохранителем
