Параметрический держатель шнура для аквариума (REV 2)

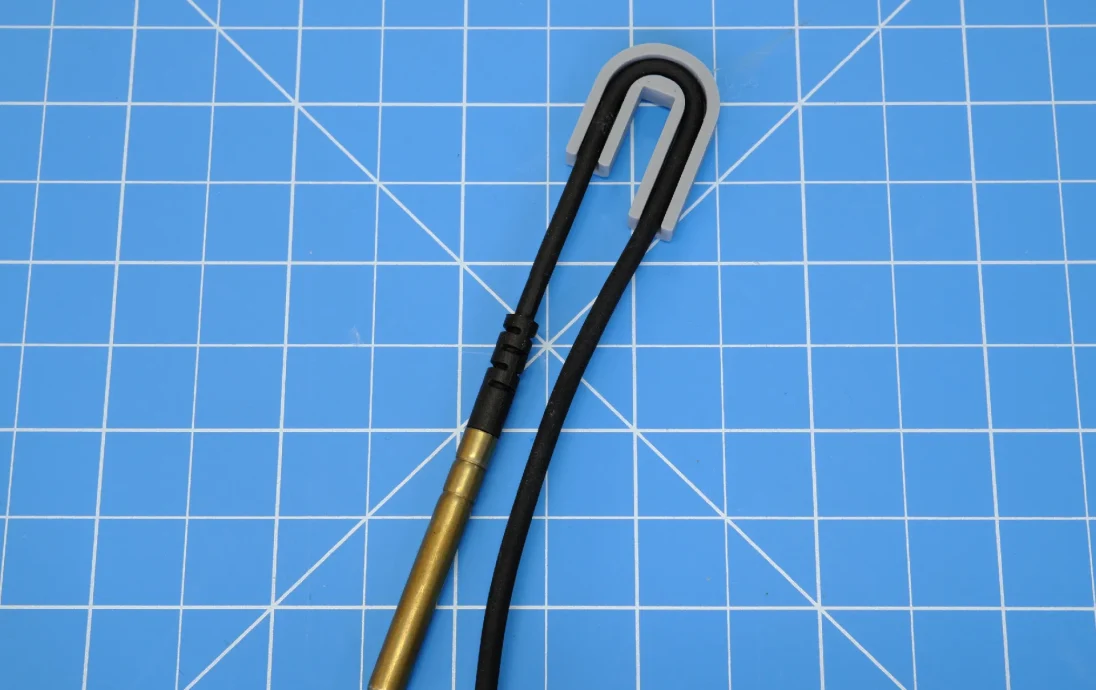

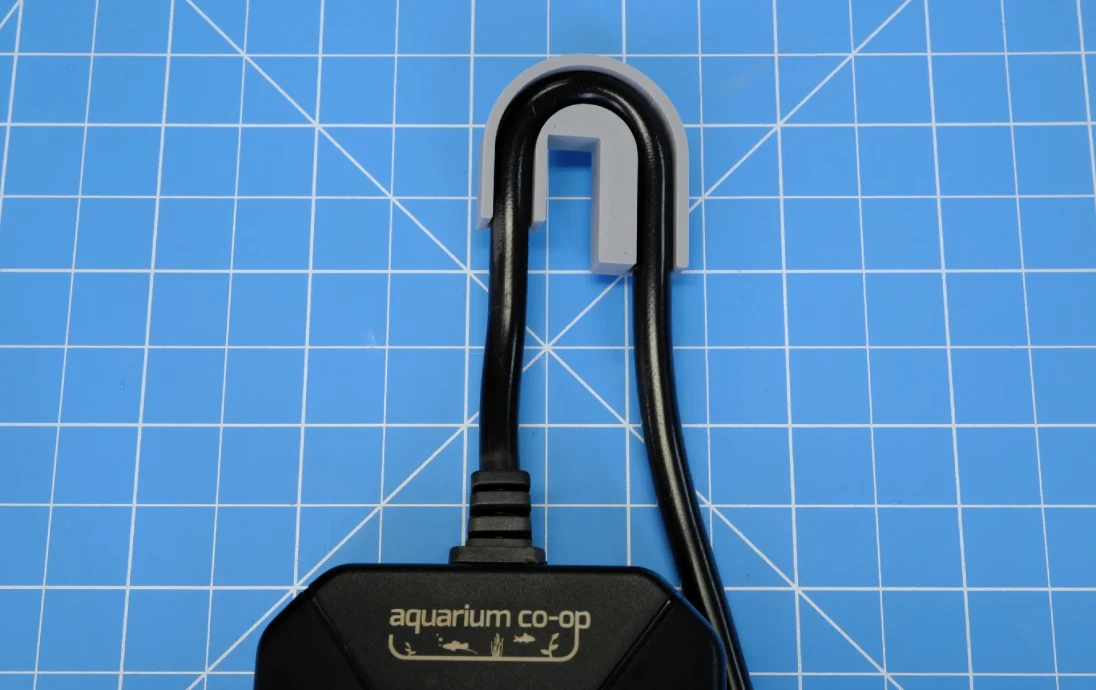

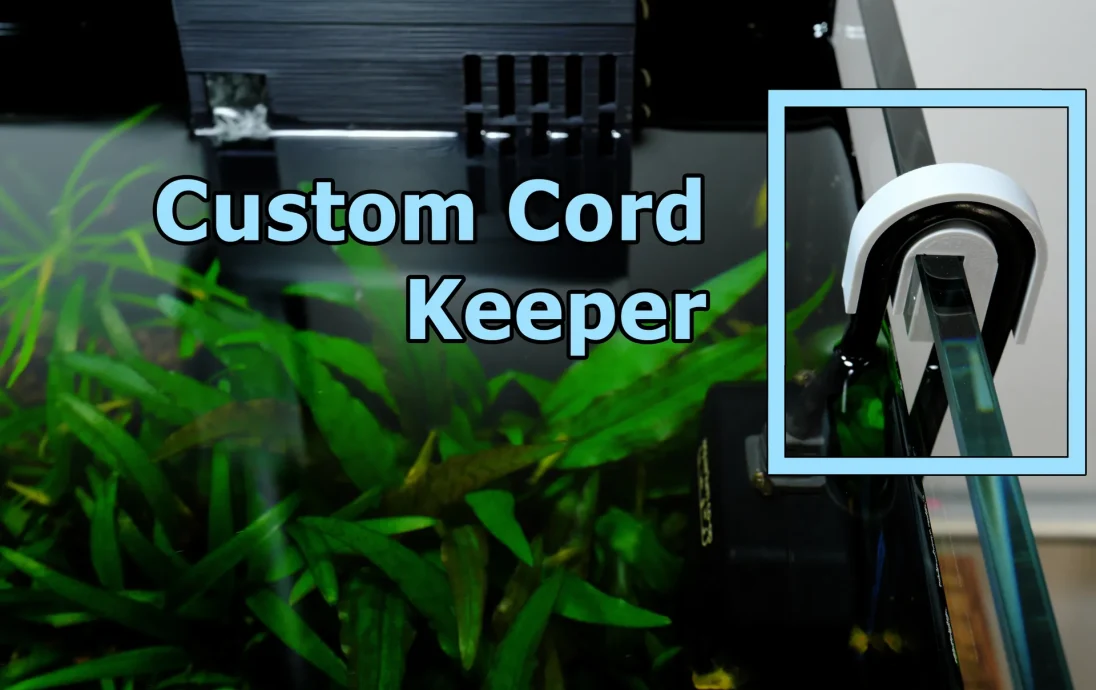

Если у вас есть аквариум, вы понимаете, как сложно управлять и сгибать шнуры. Этот отпечаток безопасно прокладывает провода через верхнюю часть резервуара с приятным и плавным изгибом.

Версия 2

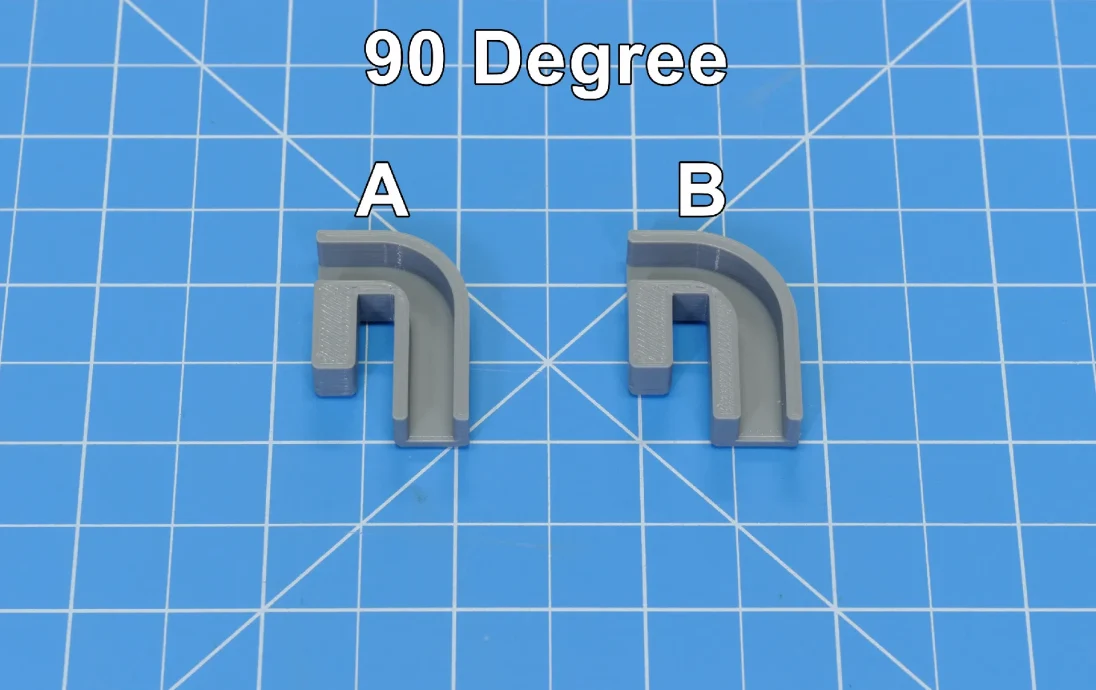

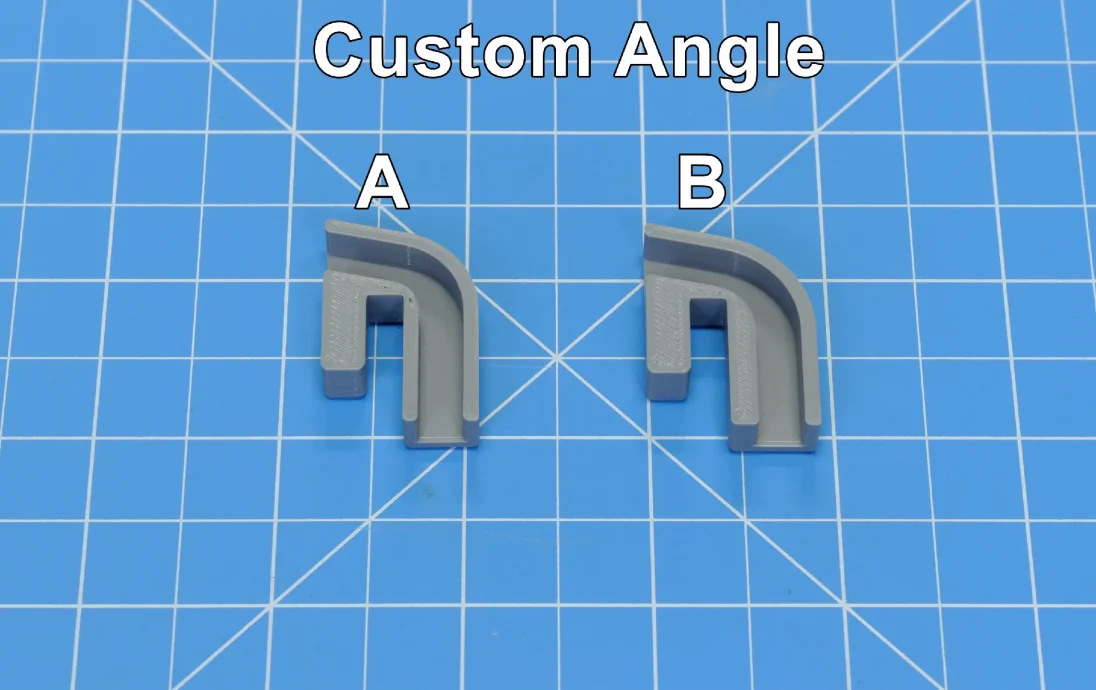

В версии 2 добавлены держатели шнура с разными углами: горизонтальная версия, версия под углом 90 градусов и версия под нестандартным углом. Проекты соответствуют одинаковым ограничениям стилей A и B. Я также добавил переменную для управления минимальной толщиной стенки в месте соединения внутреннего изгиба и стекла.

3D-дизайн

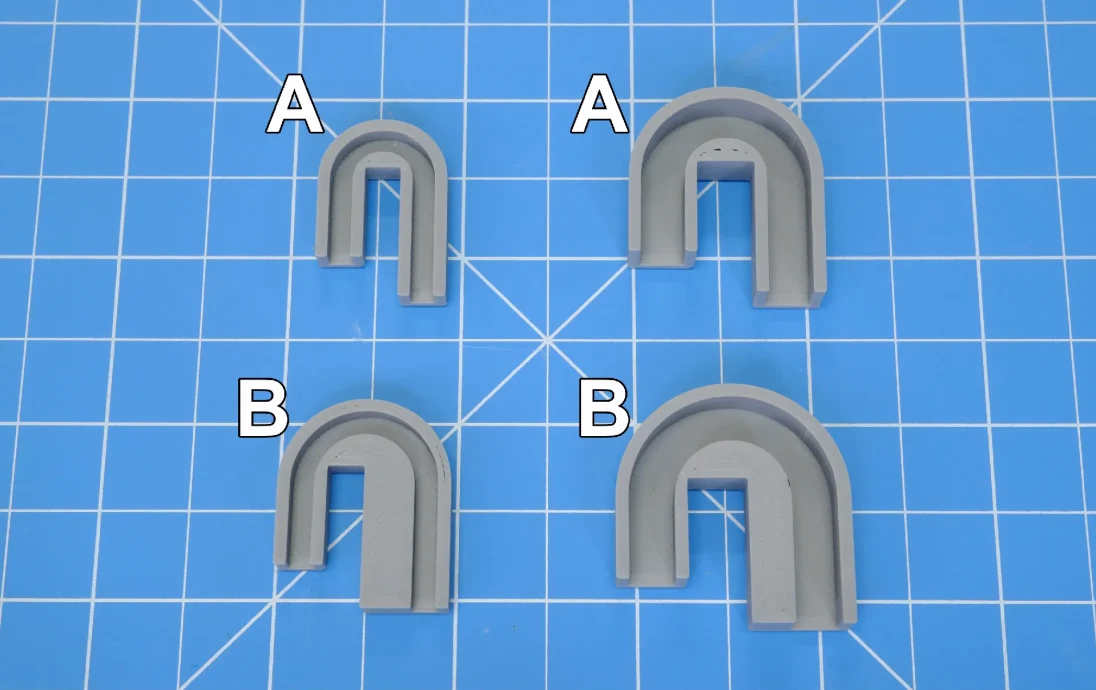

Файл проекта генерирует две модели:

Модель А отдает предпочтение компактным размерам в ущерб радиусу изгиба.
Модель B отдает приоритет радиусу изгиба в ущерб общему размеру.

Для некоторой комбинации значений раз��ицу между двумя моделями может быть трудно увидеть. Разница становится заметна при использовании тонкого стекла и/или широкого изгиба. Ниже приведен пример того, как могут отличаться габаритные размеры и радиус изгиба:

Если вас в первую очередь беспокоит эстетика, используйте модель А. Если вас беспокоит минимальный радиус изгиба, чтобы предотвратить повреждение шнура, используйте модель Б.

Настройка и переменные

Будет большое разнообразие шнуров и размеров обода. Поэтому я включаю файл параметрического проектирования f360. Для получения наилучших результатов проводите измерения штангенциркулем. Вот настраиваемые размеры и связанные пользовательские переменные:

Параметр
Длина держателя шнура внутри бака h1
Длина держателя шнура вне бака h2
Толщина стены
Дополнительный зазор, благодаря которому все легко скользит вместе.
Ширина и толщина шнура (используйте одно и то же значение для круглых шнуров) cord_w, cord_th
Толщина стекла/обода
Радиус изгиба Радиус
Минимальная толщина стенки slim_wall
Угол (над горизонталью) угол

Спасибо за посещение и наслаждайтесь!

Основное обновление: добавлены две новые версии для версии 2. Спасибо https://www.printables.com/@Pozwerty_2313093 за идею. Я добавил небольшие скругления по краям, чтобы облегчить печать. Я также добавил Thin_wall в список пользовательских параметров.
