FTR Architect - полностью индивидуальный корпус для ПК......

Редактировать 22.03.2026

К несущей раме добавлен V2, который более экономичен в использовании материалов.

ФТР Архитектор

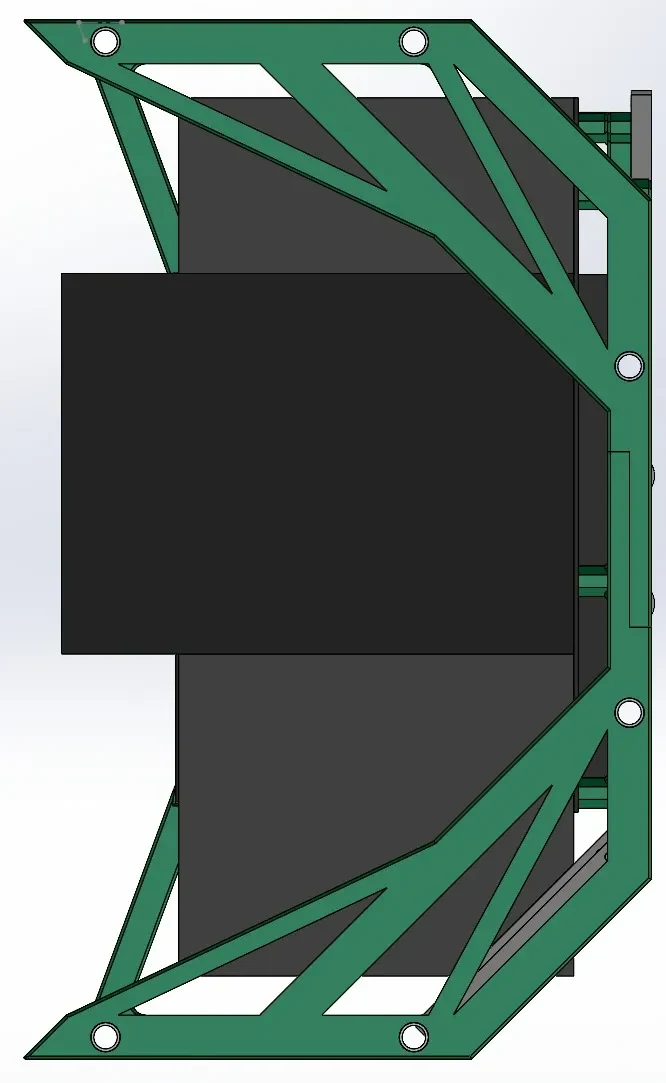

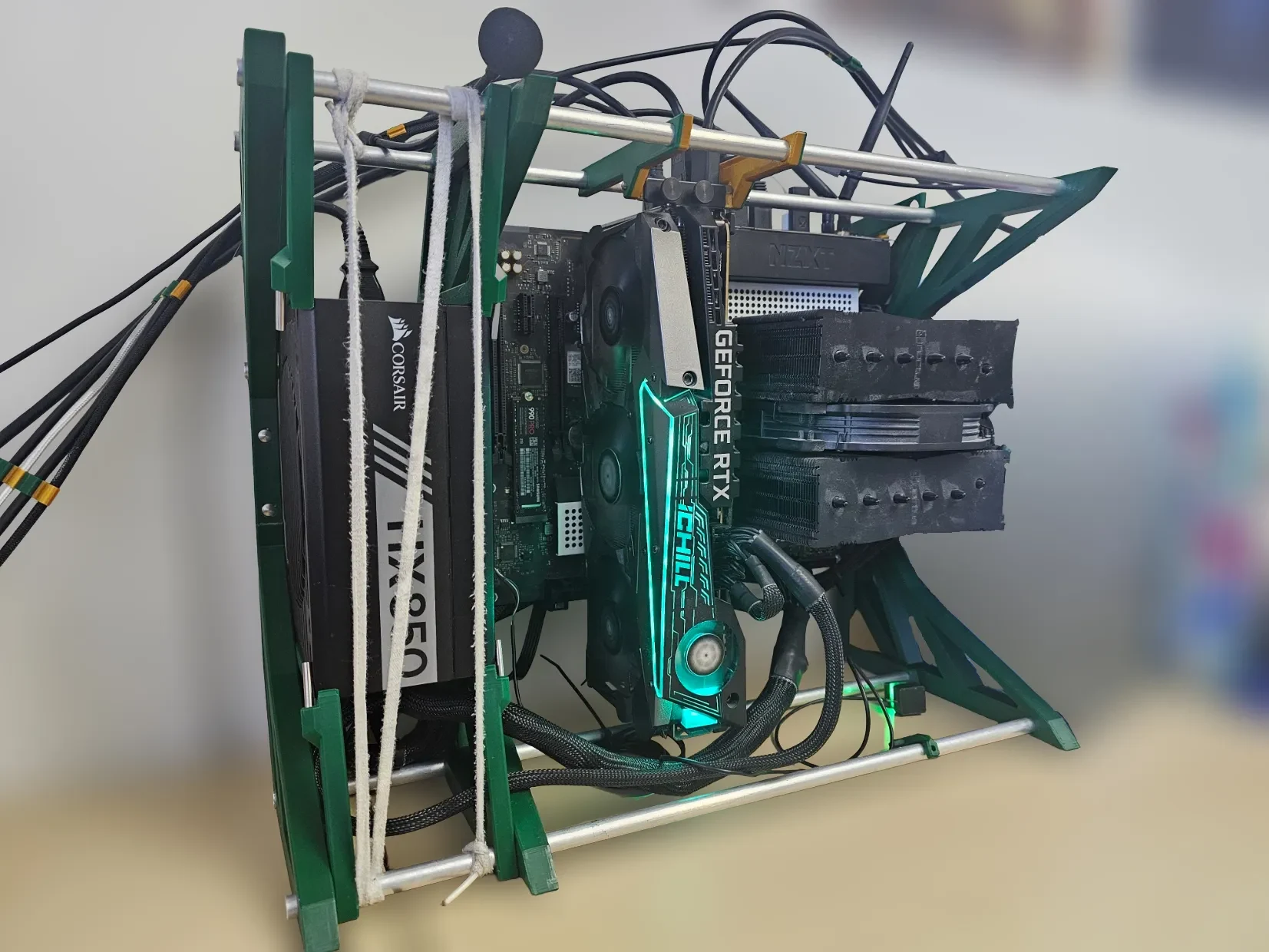

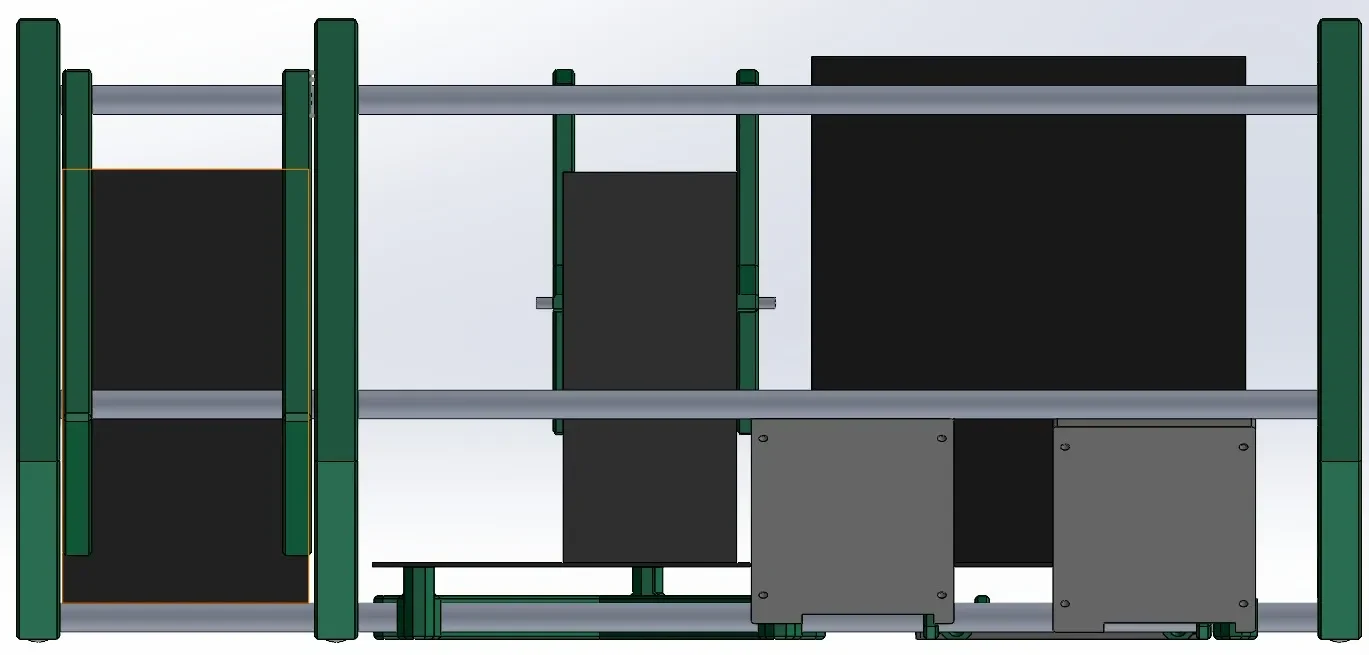

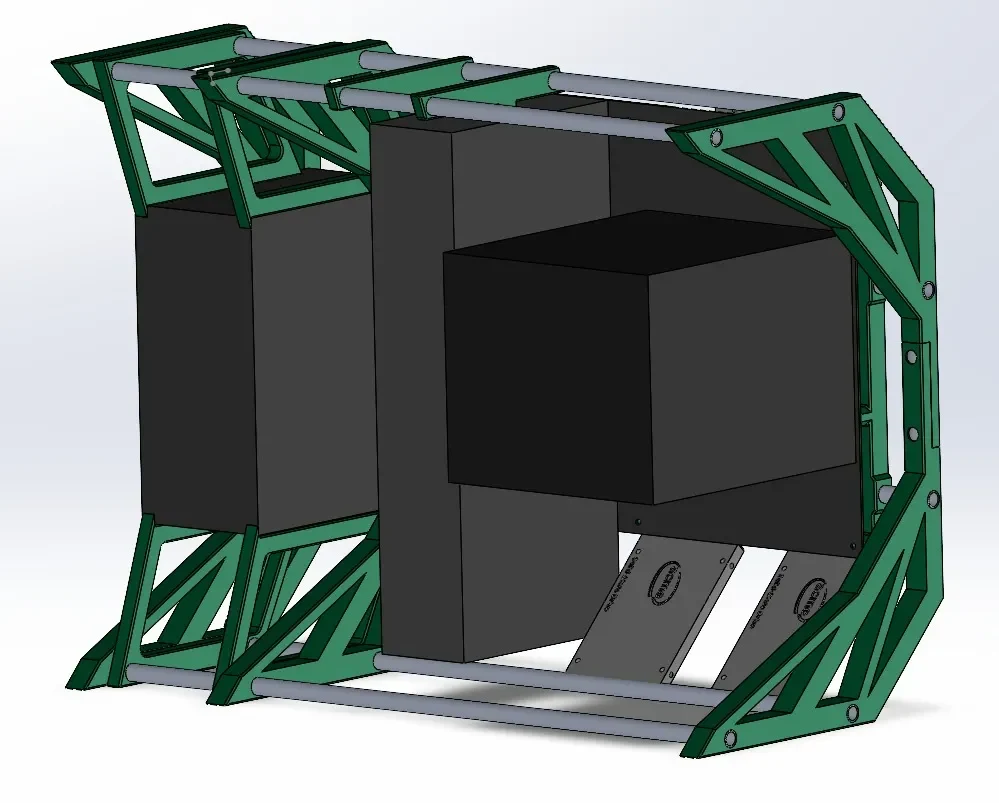

Вдохновленный поворотным рычагом Indian FTR 1200, архитектурными/конструктивными элементами и использованием алюминиевых направляющих в точилке для ножей CNCKitchen, FTR Architect представляет собой полную переработку Crooked Convection, отказываясь от конструкции испытательного стенда в пользу гораздо более традиционной компоновки с несколькими добавленными особенностями. Лучшее из них: Modular Rails!

Эту конструкцию не сможет создать ни один инженер. По сути, это открытая конструкция C, из которой удален угол, обеспечивающий наибольшую устойчивость. Хотя выглядит красиво :D. Использование направляющих шириной 10 мм открывает огромные возможности для индивидуальной настройки. Фактически, направляющие были бы отличным способом добавить такие вещи, как передняя панель ввода-вывода. Мне бы хотелось посмотреть, что у вас получится! Также есть место, где можно проложить, связать и обернуть кабели. Прятать их — трусливый выход. Управляйте ими правильно, и они станут такими же красивыми, как и остальная часть конструкции. Он сохраняет концепцию изогнутой конвекции под открытым небом, однако направляющие теперь служат удобными т��чками крепления для любого оборудования водяного охлаждения, которое может быть добавлено в будущем.

В отличие от Crooked Convection, я думаю, эту штуку стоит построить! Ножки делают его очень устойчивым, и его можно использовать как в отображаемой ориентации, так и в более традиционной вертикальной.

ВАЖНОЕ ЗАМЕЧАНИЕ. Я рекомендую либо распечатать тестовую деталь и отрегулировать компенсацию отверстий X-Y, либо купить развертку увеличенного размера на 10 мм, чтобы рассверлить ��тверстия для направляющих в различных деталях.

Печатный список деталей:

3 верхние половины рамы

3 нижних половины рамы

2 блока питания MK2

2 блока питания MK2 с зеркальным отображением

1x перекладина поддержки графического процессора

1x поддержка графического процессора, левая панель

1 правая панель поддержки графического процессора

1x панель поддержки материнской платы

1x нижняя опорная планка материнской платы

4 крепления 2,5 дюйма (плюс 2 для второго 2,5-дюймового диска)

1x нога

1x зеркальная ножка

2x наполнитель блока

Список оборудования:

6 дюбелей 15x8 мм

4 дюбеля 24x4 мм

2 дюбеля 18x4 мм

6x 465x10 мм стержень или труба из алюминия/латуни/стали/углеродного волокна/пластали/адамантия и т. д.

12 термофиксирующих вставок M3

10 винтов с полукруглой головкой M3x27 (M3x25, если вы не хотите модифицировать какие-либо винты)

2 винта M3x6

4 винта с потайной головкой M3x8 для одного диска 2,5 дюйма, 6 винтов для 2

Руководство по сборке

Предполагается, что вы знакомы со сборкой ПК и уже протестировали свои компоненты, чтобы убедиться, что все работает. Убедитесь, что кулер ЦП уже подключен к материнской плате, как и все установленные сзади диски M.2, которые вы хотите использовать. Если вы застряли или запутались, обратитесь �� модели «Корпус с компьютером», чтобы понять ориентацию (или отправьте мне сообщение!):

Просверлите любые отверстия, которые могут в этом нуждаться. Я рекомендую быстро проделать любое отверстие, для которого требуется направляющая или установочный штифт, с помощью сверла и/или ручной развертки.

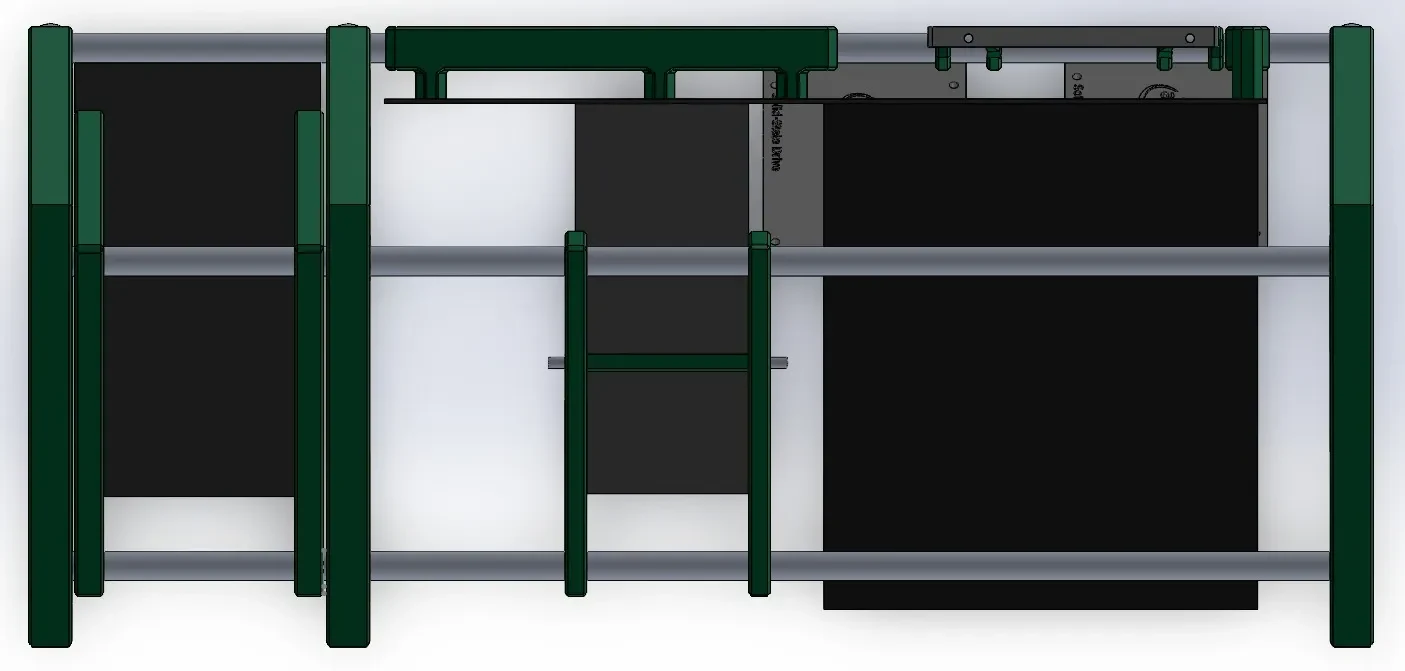

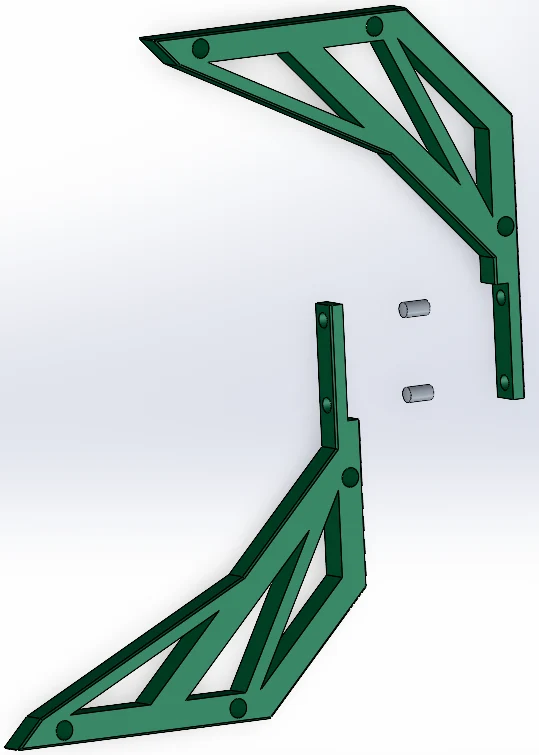

Склейте рамы вместе, используя дюбели диаметром 8 мм и эпоксидную смолу. Обязательно заранее зачистите 6 сопрягаемых поверхностей и зама��кируйте участки, на которых не должно быть эпоксидной смолы.

Нагрейте вставки в нижней части (наружной стороне) опор материнской платы. Винты пройдут через опоры и ввинтятся в нижнюю часть вставок.

Используйте дюбели и эпоксидную смолу, чтобы собрать опору графического процессора. Угловой выступ в нижней части левой и правой опоры должен быть обращен к «Показать сторону» ПК.

Тепловые вставки в опору графического процессора.

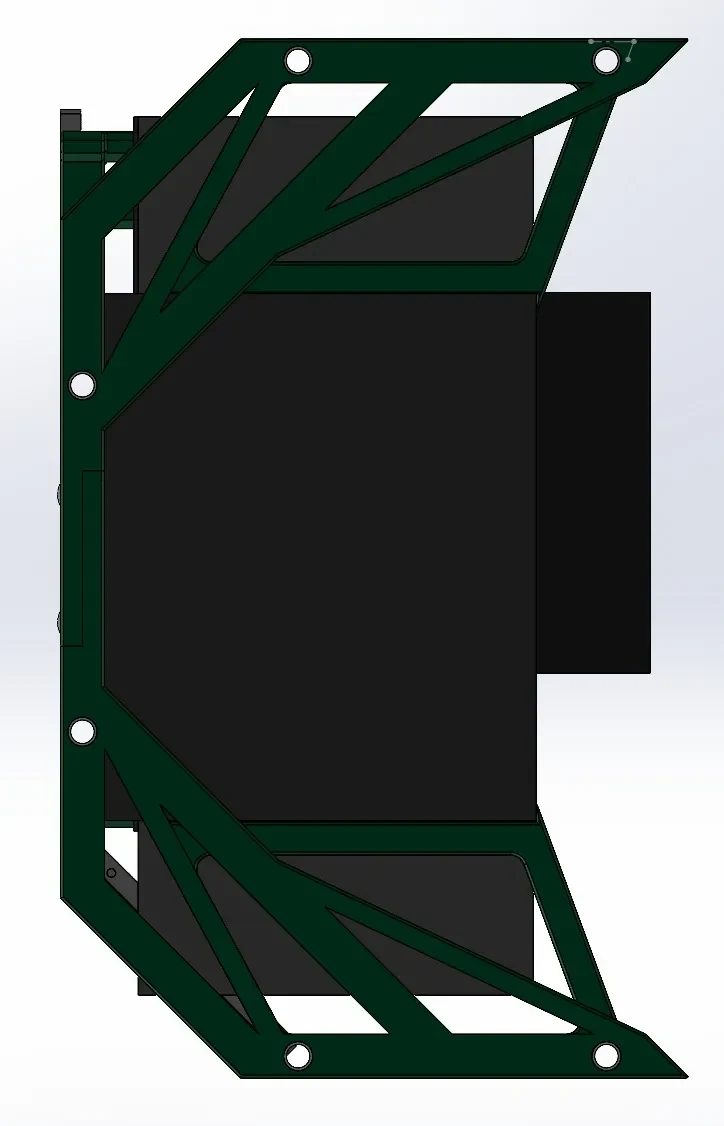

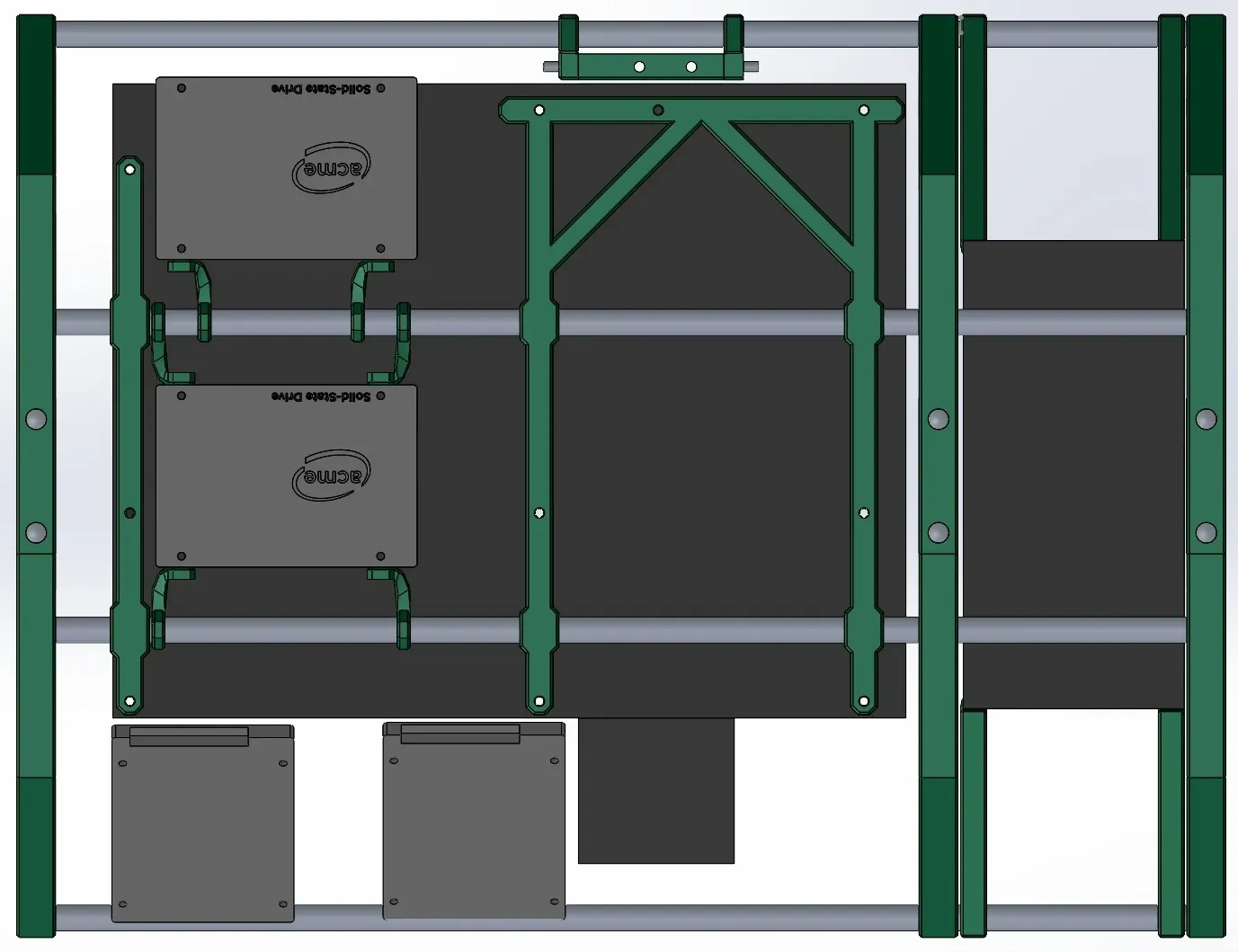

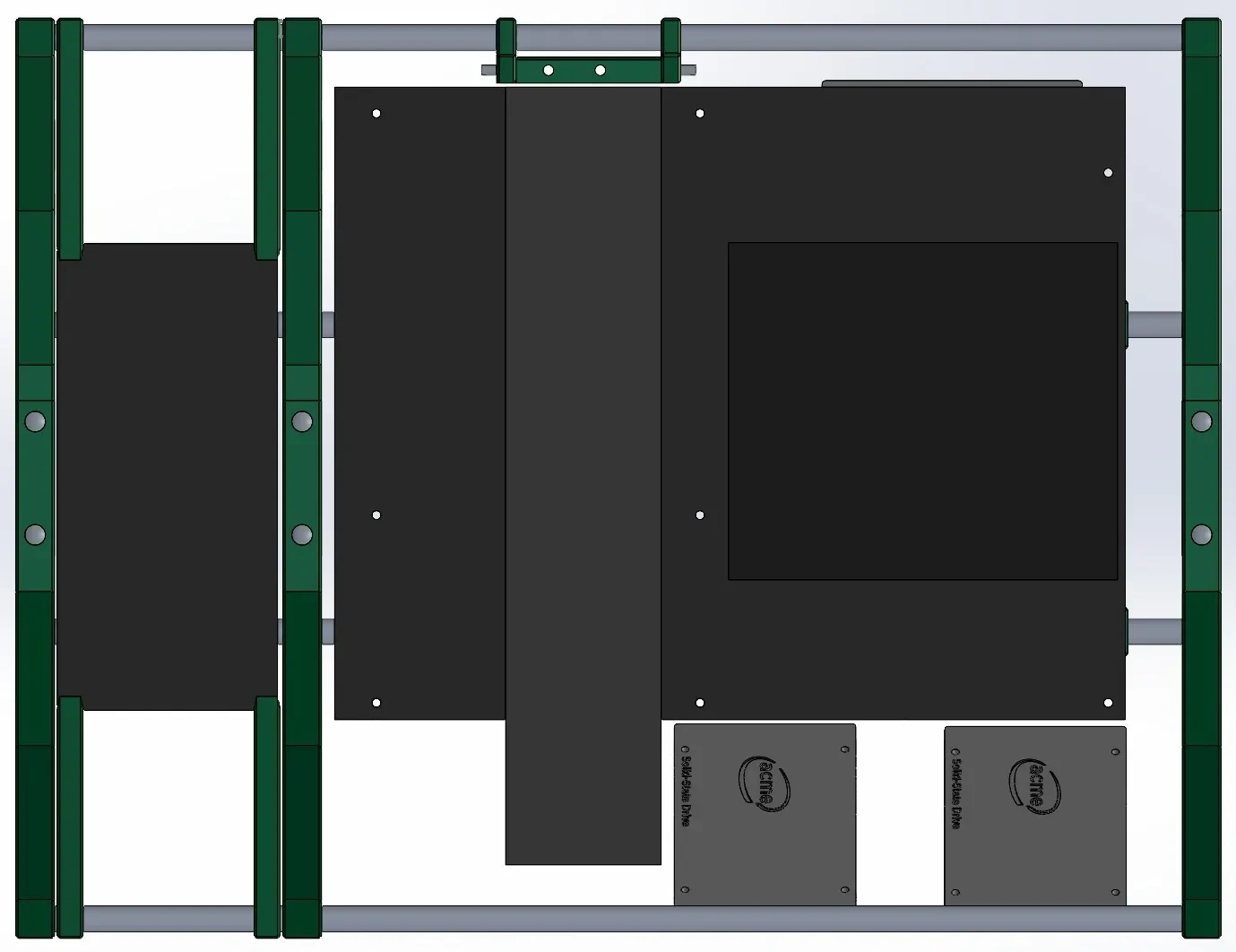

Привинтите крепления для 2,5-дюймовых дисков к боковым сторонам твердотельного накопителя/жесткого диска. Полость на рисунке ниже — это место, куда подключаются кабели. Твердотельный накопитель выступит из направляющих так, что его внешняя поверхность окажется на одном уровне с задней частью опор материнской платы. Разъемы и их защелки будут обращены к задней части корпуса, чтобы к ним оставался доступ. Это немного легче понять, когда все собрано. Если вы расположите диск и его опоры, как показано на рисунке ниже, нижняя сторона диска будет обращена к задней части материнской платы.

Если вы добавляете второй диск, используйте еще две опоры SSD и переверните их так, чтобы они изгибались.
