Разъем блока питания TI99/4A

Недавно я ремонтировал компьютер TI99/4A, и мне нужно было подключить к нему питание, но, к сожалению, у меня не было оригинального блока питания. В настоящее время купить специальную вилку для этого компьютера уже невозможно, поэтому я решил смоделировать ее самостоятельно.

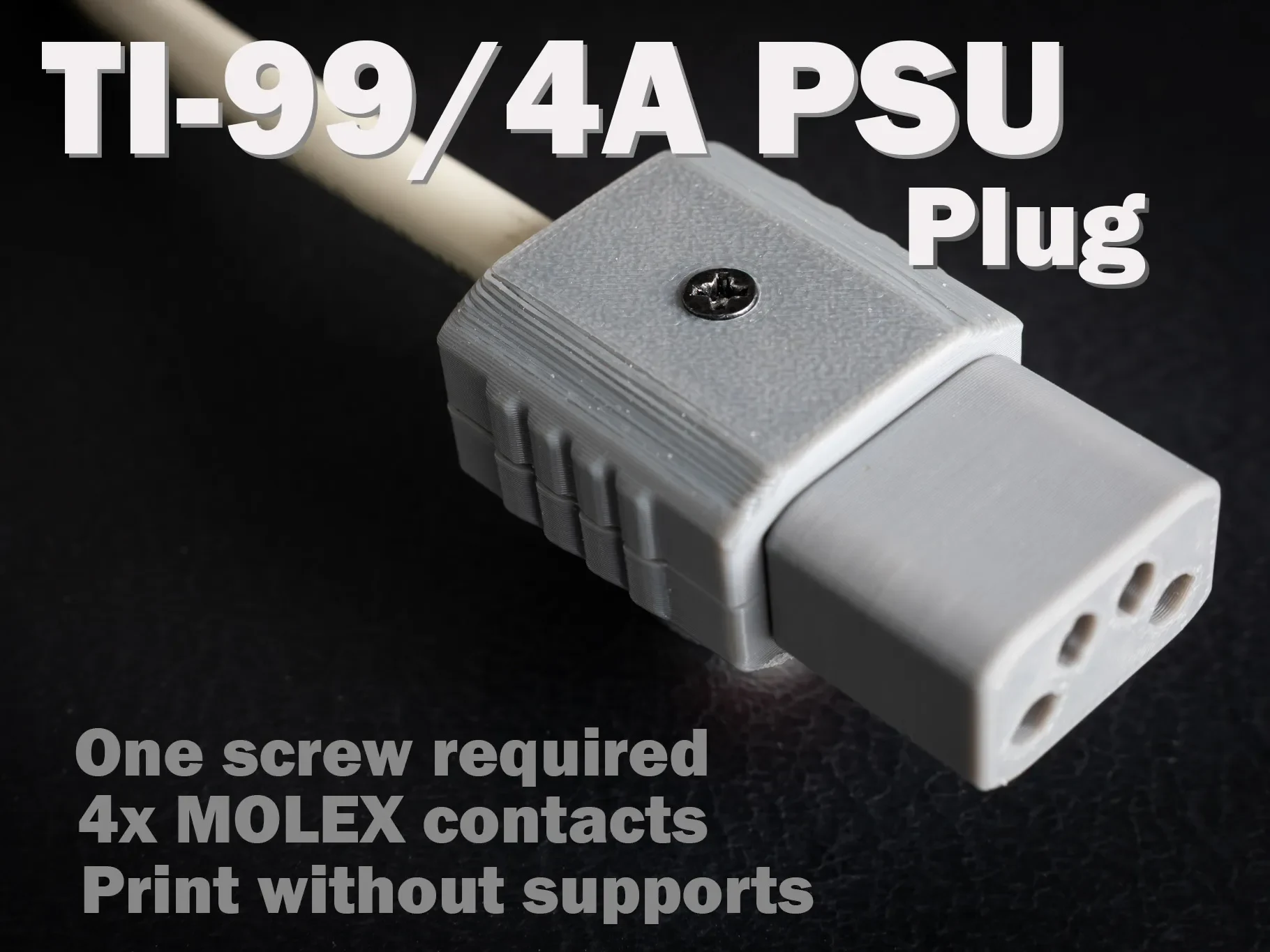

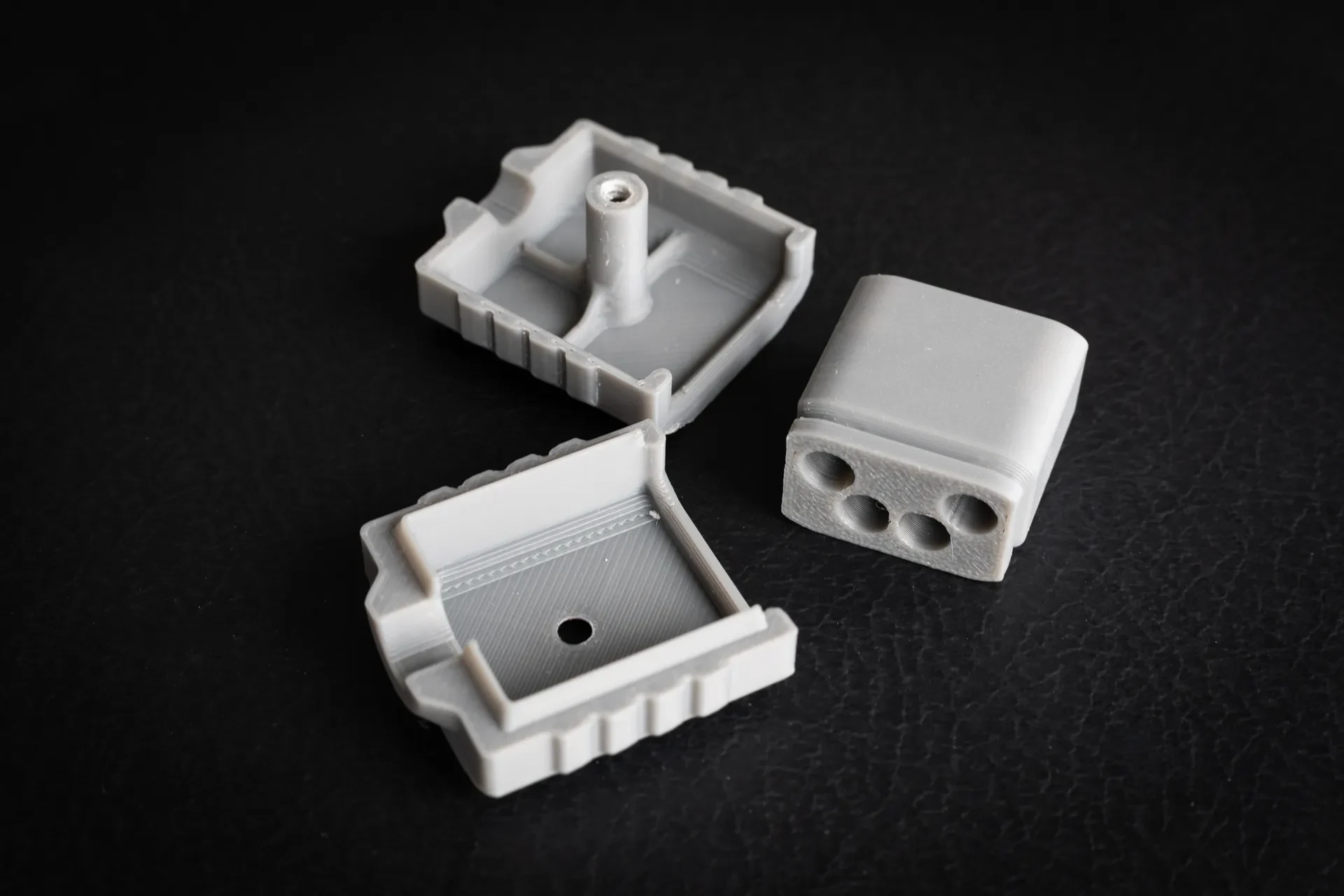

Корпус вилки состоит из трёх частей, распечатать их можно без использования подставок, ведь модель была специально подготовлена. Ниже показано оптимальное расположение компонент��в на печатной пластине.

Дополнительно понадобятся 4 гнездовых контакта MOLEX, каталожный номер 2081201, и один саморез с плоской головкой (3х6мм) или (3х8мм).

Контакты MOLEX можно взять из старого блока питания ATX для ПК или приобрести в магазине электроники. Убедитесь, что у них есть две вкладки, как на рисунке ниже.

Сборка:

Контакты MOLEX немного маловат�� в диаметре, поэтому нужно аккуратно их расширить. Лучше всего подключить их к контактам в разъеме питания компьютера. Вот как я это сделал.

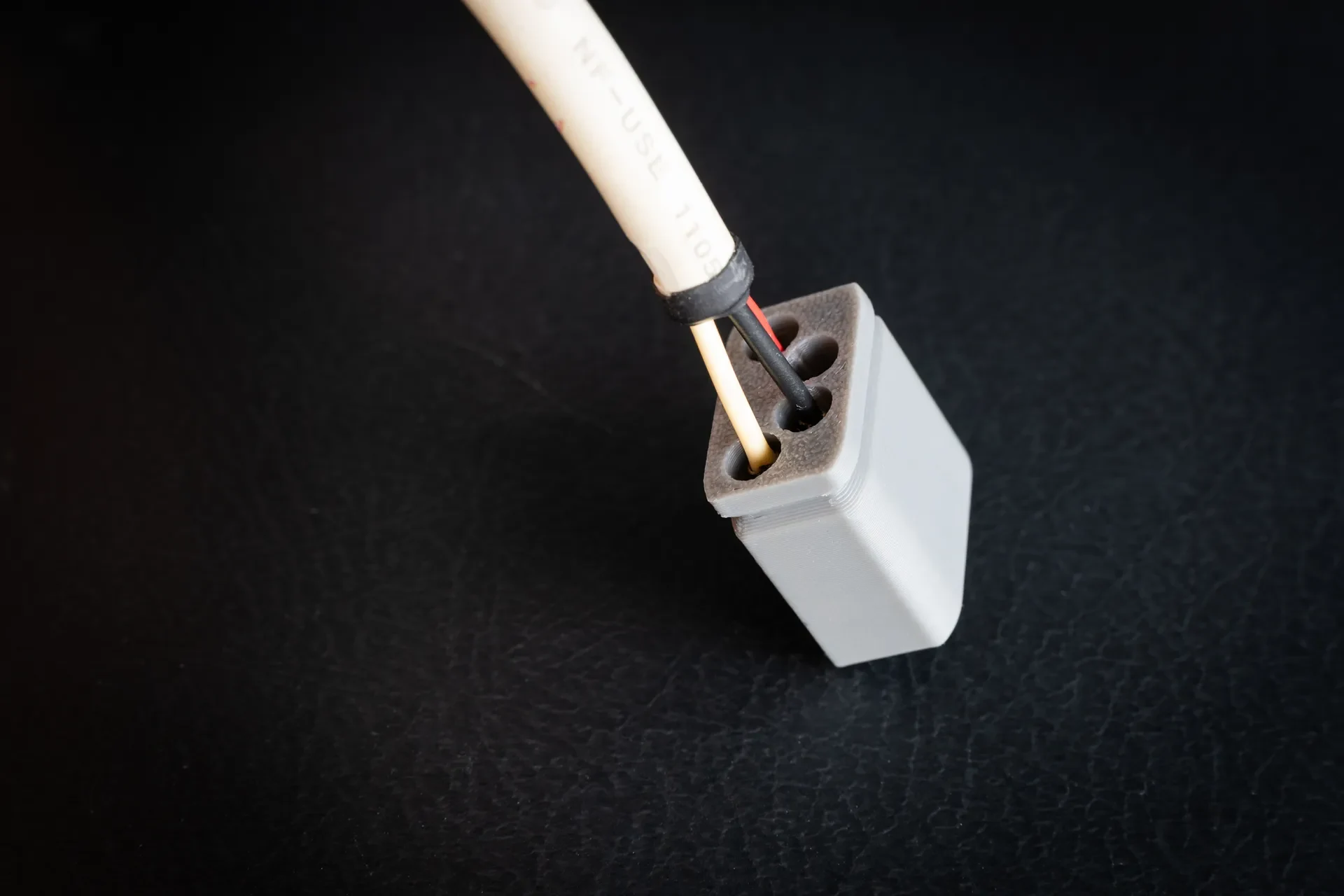

Подготовьте провода и обожмите на них контакты. Выкладываю вкладки контактов если надо. Вставьте контакты в корпус со стороны паза. Из-за допусков вашего принтера может оказаться, что вам придется увеличить внутреннее отверстие с помощью сверла диаметром 3 мм. Схему подключения вы можете найти по ссылке.

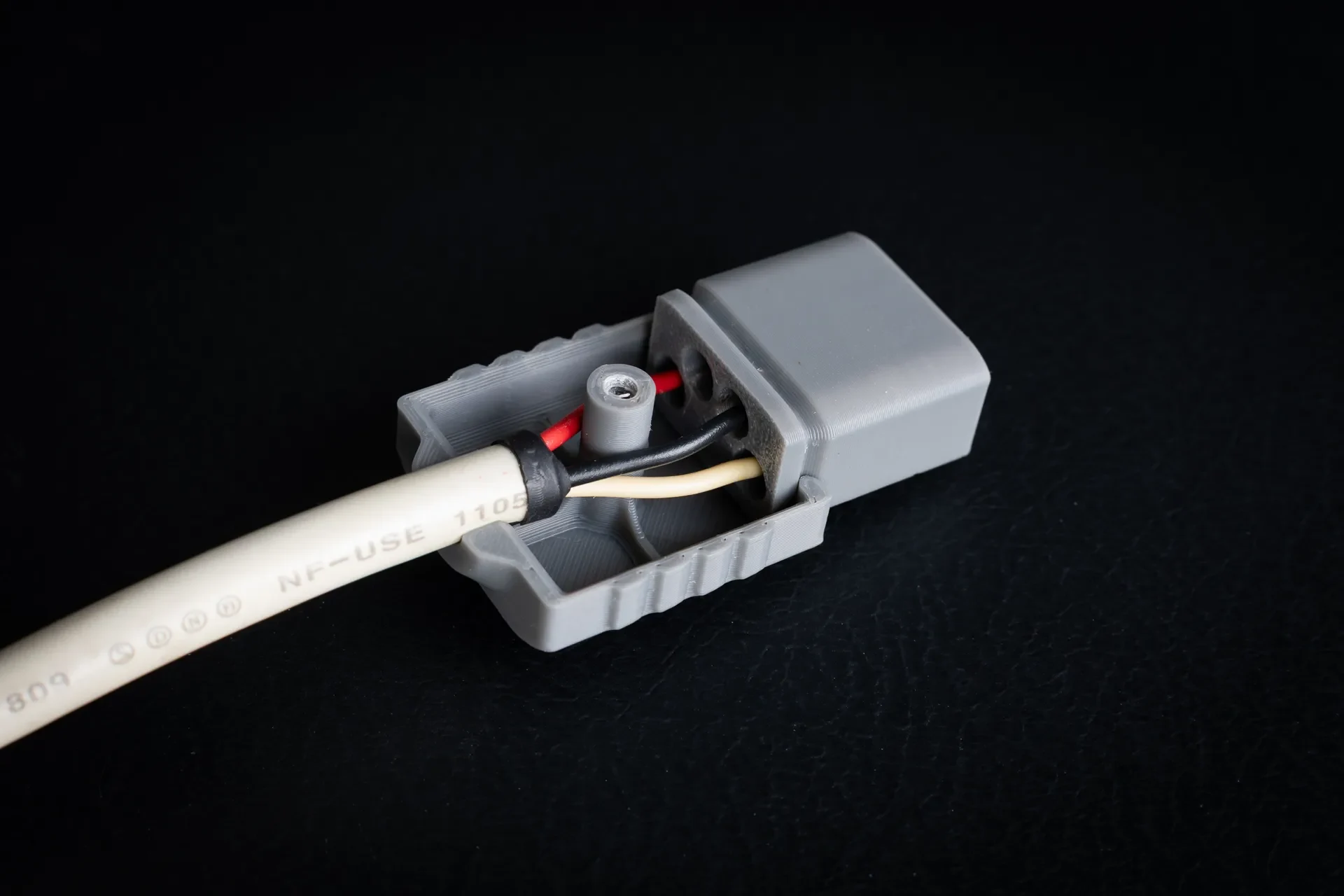

Поместите корпус контактов в нижнюю часть корпуса. Затяните кабельную стяжку вокруг проводов, чтобы защитить их от вытягивания. Диаметр кабельной муфты составляет 6 мм.

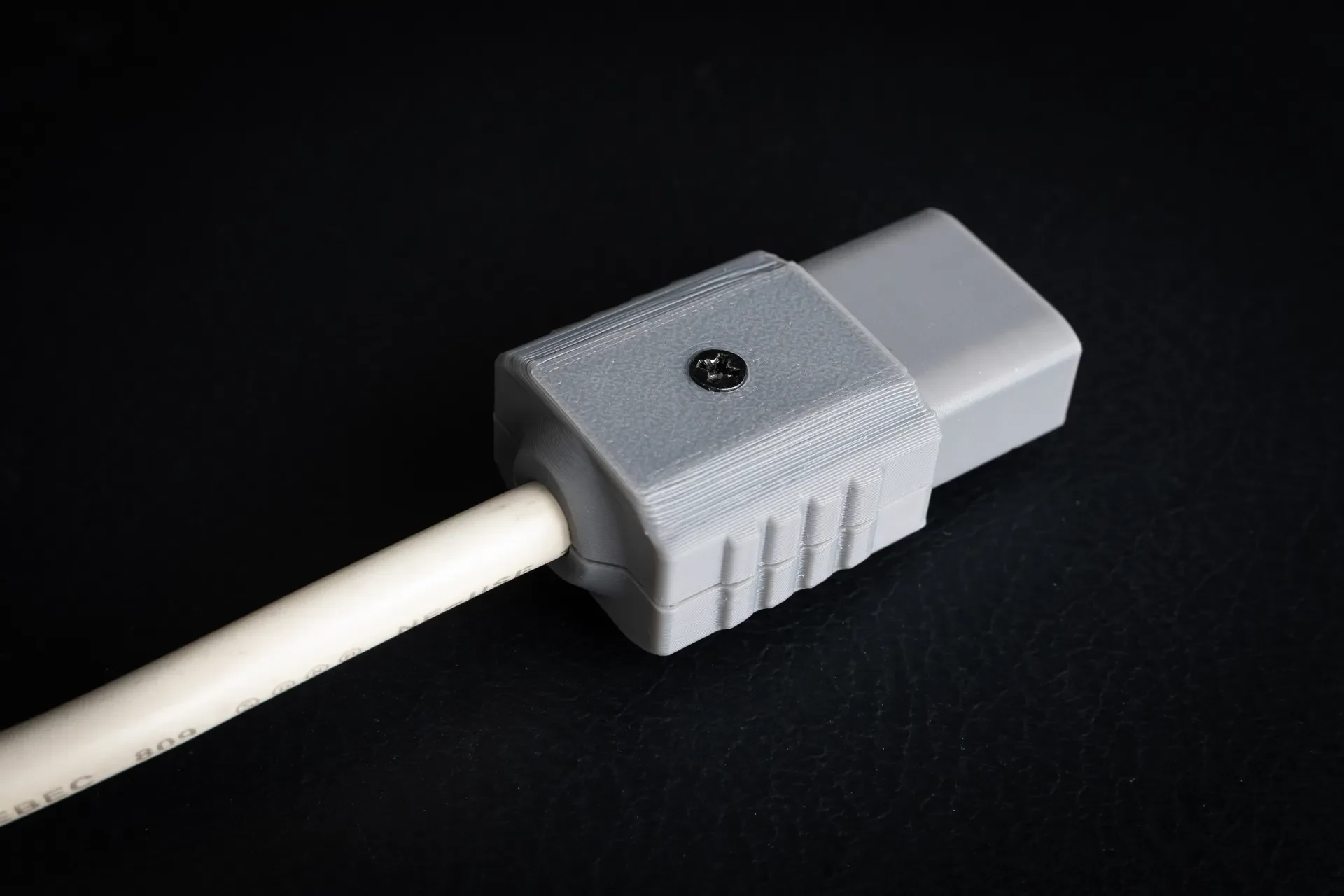

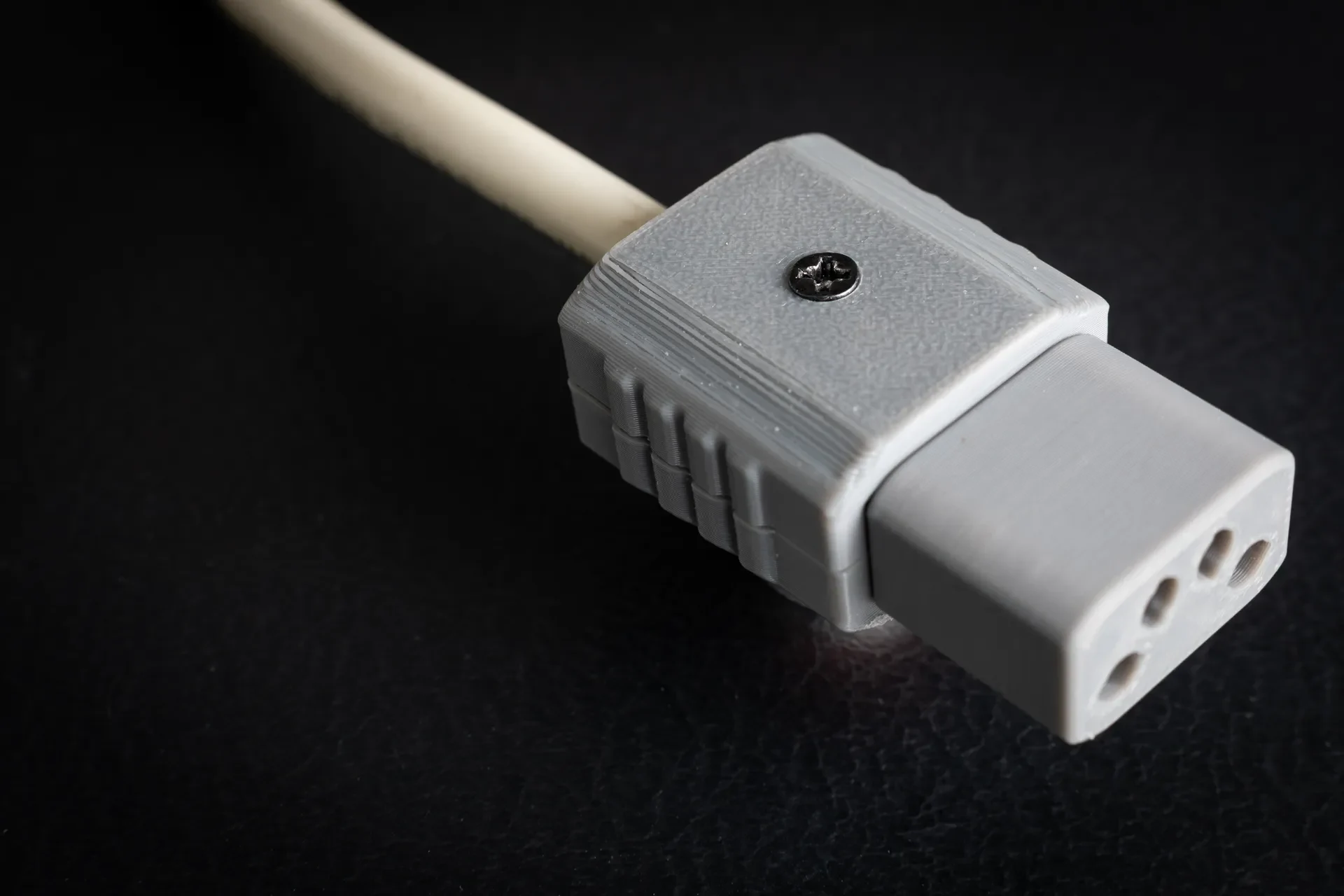

Установите верхнюю часть корпуса и закрепите ее винтом.

Надеюсь, модель вам понравится и поможет решить проблему недоступности вилки.

Большое спасибо за ваши загрузки и лайки!
