Крепление под стол QUBE 500

Обзор — особенности и преимущества

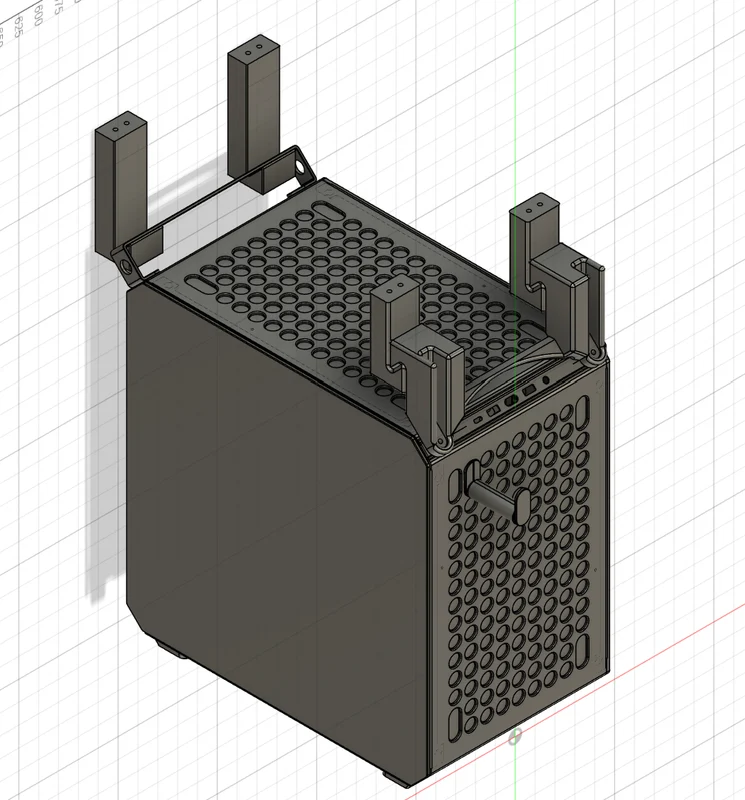

Это прочное крепление для Cooler Master QUBE 500 под столом, предназначенное для надежного удержания ПК и при этом позволяющее легко снимать его для обслуживания или транспортировки.

К штатной резьбе крепятся всего два винта, и их нужно снять, чтобы вернуть корпусу исходную стандартную конфигурацию — идеально, если вы хотите взять компьютер на вечеринку по локальной сети или часто перемещать его.

Крепление исп��льзует входящую в комплект поставки заднюю ручку QUBE 500 в качестве основной точки крепления и обеспечивает хороший зазор для передних портов USB и аудиоразъема.

Дополнительные преимущества:

Держит компьютер подальше от пола

Легкая уборка под столом

Меньше пыли, волос и мусора попадает в корпус

Совместим с установками с передней вытяжкой, чтобы избежать перегрева под столом.

После установки верхняя часть ПК находится примерно на 123 мм ниже стола.

ПРОЧИТАЙТЕ ВСЁ ОПИСАНИЕ, ЕСЛИ РЕШИТЕ ​​ЭТО НАПЕЧАТАТЬ.

Совместимость и вариант использования

Разработан специально для Cooler Master QUBE 500.

Полностью совместим с передним воздуховодом/кожухом моего QUBE 500.

Позволяет конфигурацию переднего выхлопа

Помогает предотвратить попадание тепла под стол.

Необходимое оборудование, материалы и инструменты

Требования к столу

Рассчитан на столешницу толщиной 25 мм.

Если ваш стол тоньше или толще, можно использовать винты разной длины.

⚠ Важно:
Если у вас полый стол, винтовое крепление будет значительно с��абее. Будьте особенно осторожны.

Винты и оборудование
Настольный монтаж (за крючок)

2× шурупа для дерева 35×4 мм

При такой настройке примерно:

Винт диаметром 20 мм фиксирует стол в передних крючках.

18 мм фиксируется на столе сзади и фиксирующих крючках.

Шурупы диаметром 35 мм достаточно прочны для массивной древесины.
Рекомендуется оставлять 5-10 мм от кончика винта до поверхности стола, чтобы избежать повреждений и видимых неровностей.

Монтаж корпуса

2 винта M4 15 мм

2 шайбы диаметром 13 мм

Только эти два винта потребуются, чтобы снять компьютер и вернуть его в исходное состояние.

Необходимые инструменты (очень важно)

Для шурупов по дереву необходимо использовать отвертку с длинным стержнем.

Используемые винты Phillips

Отвертки с хвостовиком на 122 мм хватило как раз на крючки задней рукоятки.

⚠Без инструмента с длинным валом монтаж будет невозможен.

Файлы для печати / Обзор деталей

Front_case_hooks.stl

Единственные детали, которые крепятся непосредственно к корпусу ПК.

Крепление к QUBE 500 с помощью задней ручки.

Для крепления и снятия ПК потребуются всего 2 винта M4×15 мм и шайбы диаметром 13 мм.

Front_desk_hook.stl

Стандартный крючок для стойки регистрации

Используйте это, если вам не нужна боковая фиксация.

Front_desk_hook_with_lock.stl

Настольный крючок с боковой застежкой.

Требуется, если вы используете только один Back_Handle_Hook

Предотвращает выскальзывание корпуса из крепления.

Back_Handle_Hook.stl

Задний крючок, который крепится к столу и соединяется с задней ручкой QUBE 500.

Может использоваться:

Один (по центру, требуется хотя бы один фиксирующий передний крючок)

В паре для дополнительной поддержки

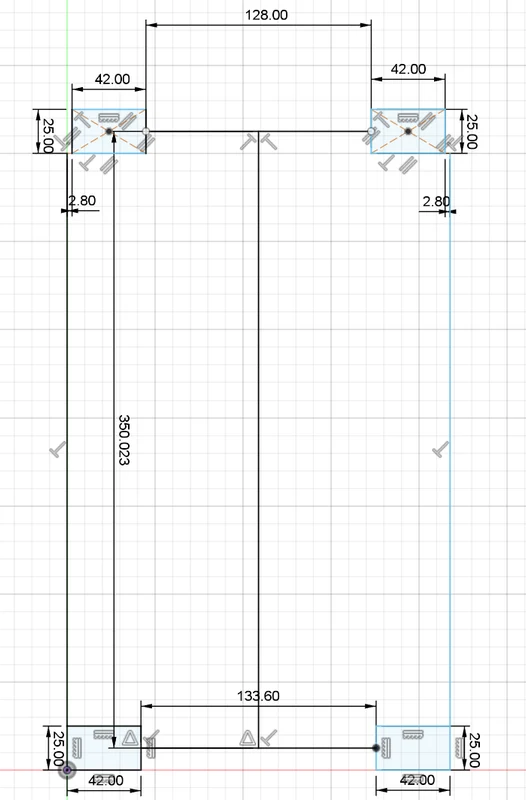

Рекомендуемые конфигурации крепления

✅ Рекомендуемая настройка (сбалансированная и самая простая)

2 × Back_Handle_Hook

2 × Front_desk_hook

1 × Front_case_hooks

Обеспечивает хорошую устойчивость без необходимости использования фиксирующих крючков.

Заблокированная настройка (максимальная безопасность)

2 × Back_Handle_Hook

2 × Front_desk_hook_with_lock

1 × Front_case_hooks

Лучший вариант для компьютеров, которые могут удариться или если вам нужно максимальное сопротивление боковому движению.

⚠ Минимальная настройка (НЕ рекомендуется)

1 × Back_Handle_Hook

1 × Front_desk_hook

1 × Front_desk_hook_with_lock

1 × Front_case_hooks

Работает, но имеет меньшую избыточность и более высокую нагрузку на каждый крючок.
Используйте только в том случае, если материал очень ограничен и если вы уверены, что его будет достаточно.

Параметры печати и материалы

Материал

ABS (используется и рекомендуется)

НЕ используйте PLA

PLA может размягчаться из-за внутренней температуры ПК.

Это конструктивная часть

Базовые настройки печати

4 стенки (0,6 мм каждая)

35% заполнение гироидной области

~5 верхних и нижних слоев (0,2 мм каждый)

Поддержка требуется только для Front_case_hooks (при печати в исходной ориентации).

Усиленные секции (требуются модификаторы)

Я использовал модификаторы для 100% заполнения критических областей.
(
