Мини-ПК Chuwi Hi12 с процессором Intel Atom......

Здравствуйте, это чехол для планшета-материнской платы Chuwi Hi12, который можно использовать в качестве мини-компьютера, вместе с инструкциями, как заставить его работать таким образом.

У меня валялся старый Chuwi Hi12 2015 года выпуска. Поначалу все было хорошо, но потом пришли адские обновления, и игра стала немного слабой. Слишком дрянной, чтобы использовать его в качестве планшета с Windows, сенсорное управление разочаровывало из-за медленной Windows 10, глючной подключаемой клавиатуры и т. д., поэтому я решил сохранить экран, который был красивым и таким же, как в Surface Pro 3, если я прав.

Разобрал, нашел ровно одного продавца, который предложил плату управления экраном и так весь остальной планшет угодил в коробку на год.

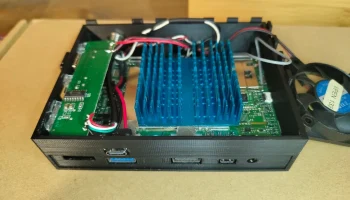

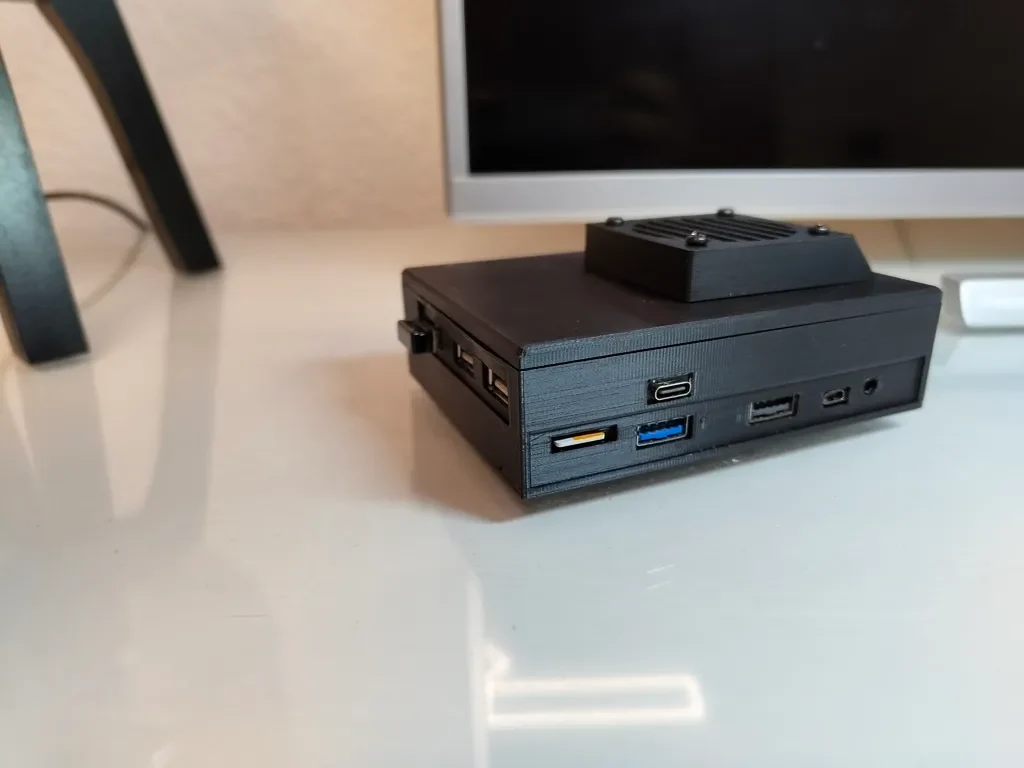

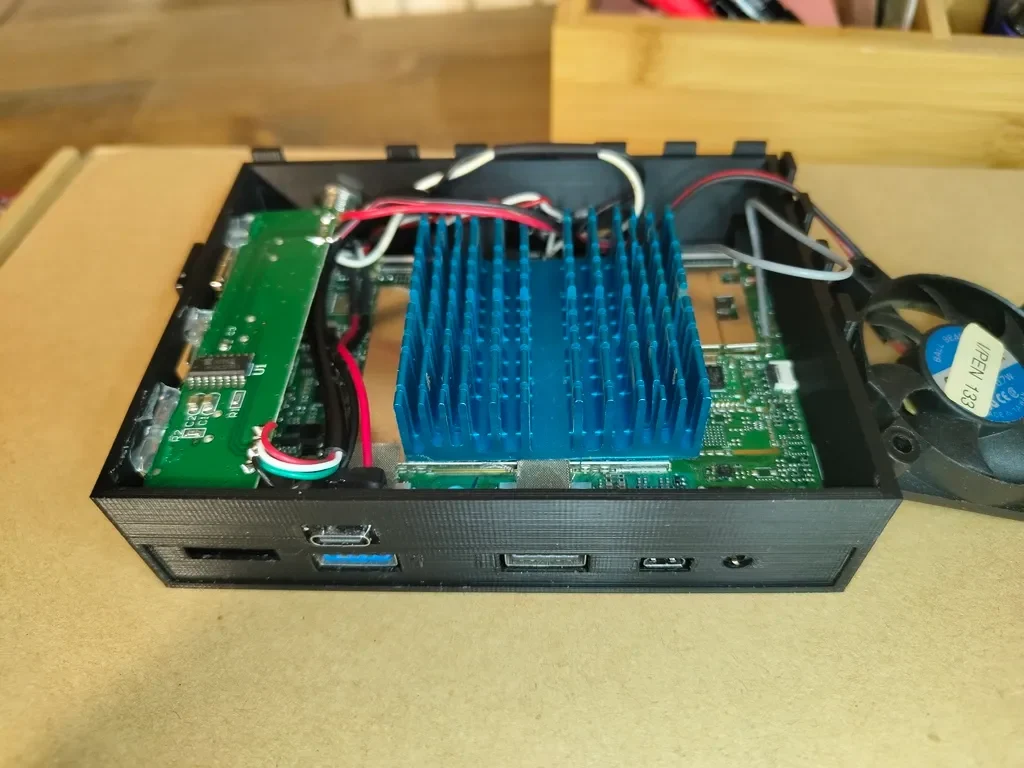

Поскольку я не люблю выбрасывать почти идеально работающие компоненты, я решил сделать корпус для материнской платы с ее крошечным процессором Z8350 Atom. Я также добавил некоторые компоненты и функции, так��е как переключатель включения и USB-концентратор, которые размещаются в корпусе. Для лучшего охлаждения я переборщил и установил на плату старый радиатор процессора Pentium и вентилятор 45x10 сверху.

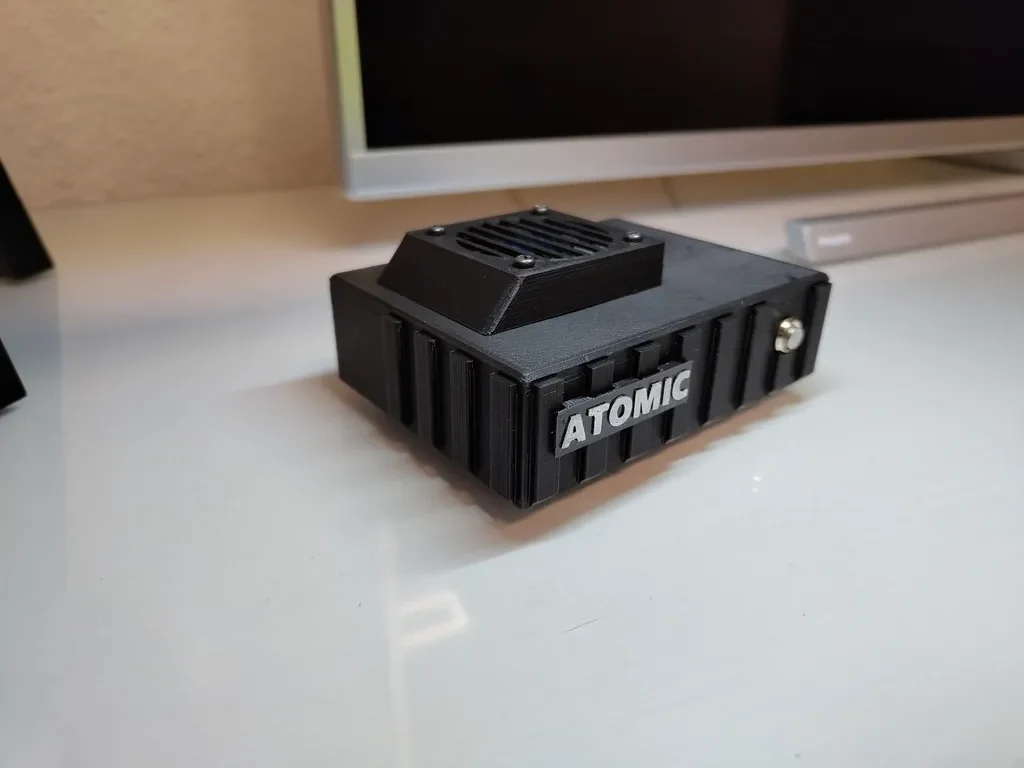

Я добавил в файлы верхнюю крышку с пассивным охлаждением и разные варианты USB, используйте тот, который вам по душе.

Если вам нужна помощь или информация, напишите мне сообщение.

Пост-печать

Вам нужно:

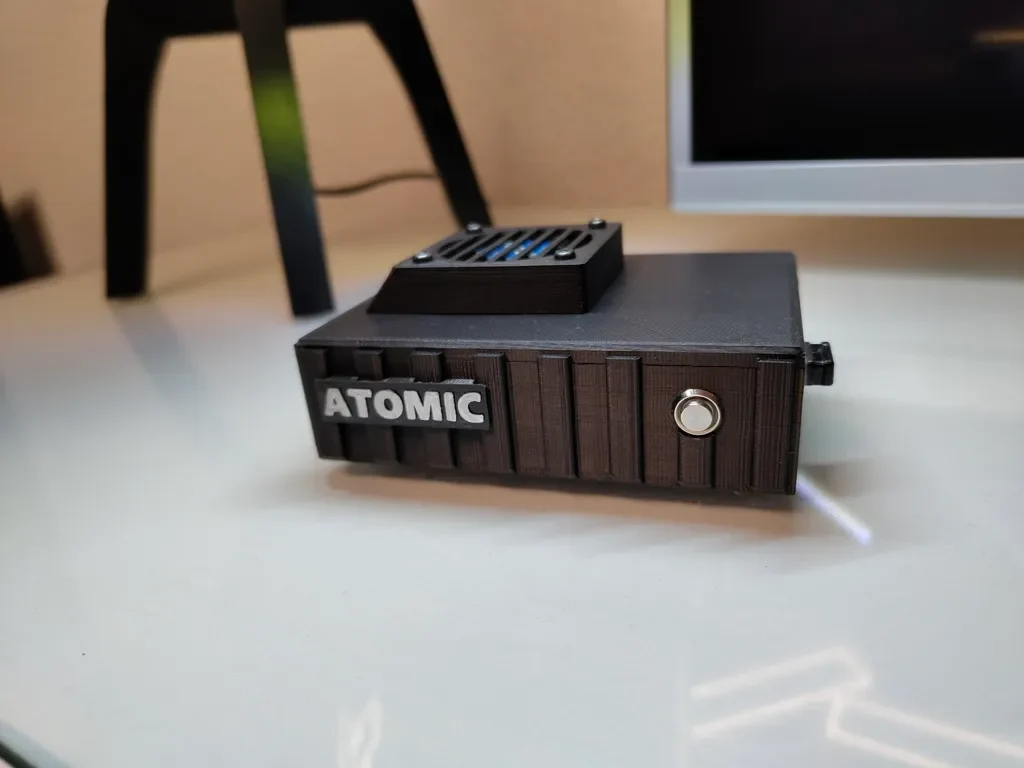

1x 8 мм завинчивающийся мгновенный переключатель из нержавеющей стали от Ali
1 квадратная розетка USB-C от Али (та, что с отверстиями сбоку), кабель USB-C
1 радиатор 50x50x15 (можно шире)
1x грелка
1 вентилятор 45x45x10, 12 В (при 5 В работает медленнее, но тихо, это не AMD FX)
4 маленьких винта, если вы хотите прикрутить доску, и горя��ая игла, чтобы проделать отверстия.
1x 5 В 2, лучше 3 А Зарядное устройство для телефона (используйте то, которым вы заряжали планшет)
-Горячий клей
-Паяльный материал и провода
— USB-хаб из долларового магазина. Я получил свою некоторое время назад, и это была одна из тех китайских фэнтезийных названий, так что вам придется проявить творческий подход к файлу САПР или взять модель, которую я сделал, без бокового USB.
-Шот «Егермейстера» или чего-то еще, что придаст вашим рукам устойчивость.

Пользовательский раздел ==============

Инструкция по сборке:

Просто соедините выводы USB-разъема источника питания с контактами Ex-Battery, обычно обозначенными как (+) и (-), не используйте старый порт зарядки.

На нижней стороне платы расположены 4 контакта в ряд рядом с краем, которые подключаются к разъему какого-нибудь шлейфа, возможно, это была камера или разъем для клавиатуры. это G(DATA+) W(Data-) R(5v+) B(GND), когда плата находится перед вами контактами вниз.
Здесь вы также можете подключить вентилятор к 5 В ±.

Когда 4 контакта USB направлены вниз, справа находятся 5 контактов. Эти 5 контактов предназначены для качельк�� регулировки громкости и кнопки включения/выключения. Сверху вниз схема выглядит следующим образом:

1.PowerSW ±
2. Уменьшить громкость
3. Увеличение громкости
4.Громкость ± 5.PowerSW ±

Подключите провода, идущие к включению/выключению, к первому контакту и последнему справа.

Приклейте фольгу антенны Wi-Fi проводом наружу к корпусу или поэкспериментируйте с направлением, как только машина заработает.

Поздравляем, вы приобрели ужасно слабый мини-ПК!

Я рекомендую отключить сжатие VP9 через аддон, если вы хотите смотреть Youtube через эту чудовищную машину.
