Tri-Helix Pull Copter - никакого оборудования не требуетс...

Я разработал его на основе идей, представленных в руководствах Onshape, которые я использую со своими учениками, однако ни один из размеров или элементов дизайна не является одинаковым.

Я хотел попробовать спроектировать коптер, для сборки которого не требуется никакого оборудования.

Печать заметок.

Я печатаю с соплом 0,4 мм на принтере Elegoo Neptune 2. «Нормальные» настройки 0,2 мм в Cura.

Я печатаю Hatchbox PLA.

100% заполнение (все детали довольно маленькие, поэтому, делая их цельными, они становятся прочнее)

Обратите внимание на примечания к каждой детали, обычно выравнивайте самые большие/плоские детали по рабочей пластине, и все будет в порядке.

Возможно, вам понадобятся поля для Spinner. Иногда мой принтер сбивает его, когда он собирается закончить печать последних трех слоев или около того.

Обязательно распечатайте 2 клипа.

Кольцевая ручка нуждается в поддержке. Опоры для деревьев здесь, кажется, работают хорошо.

Инструкции по сборке.

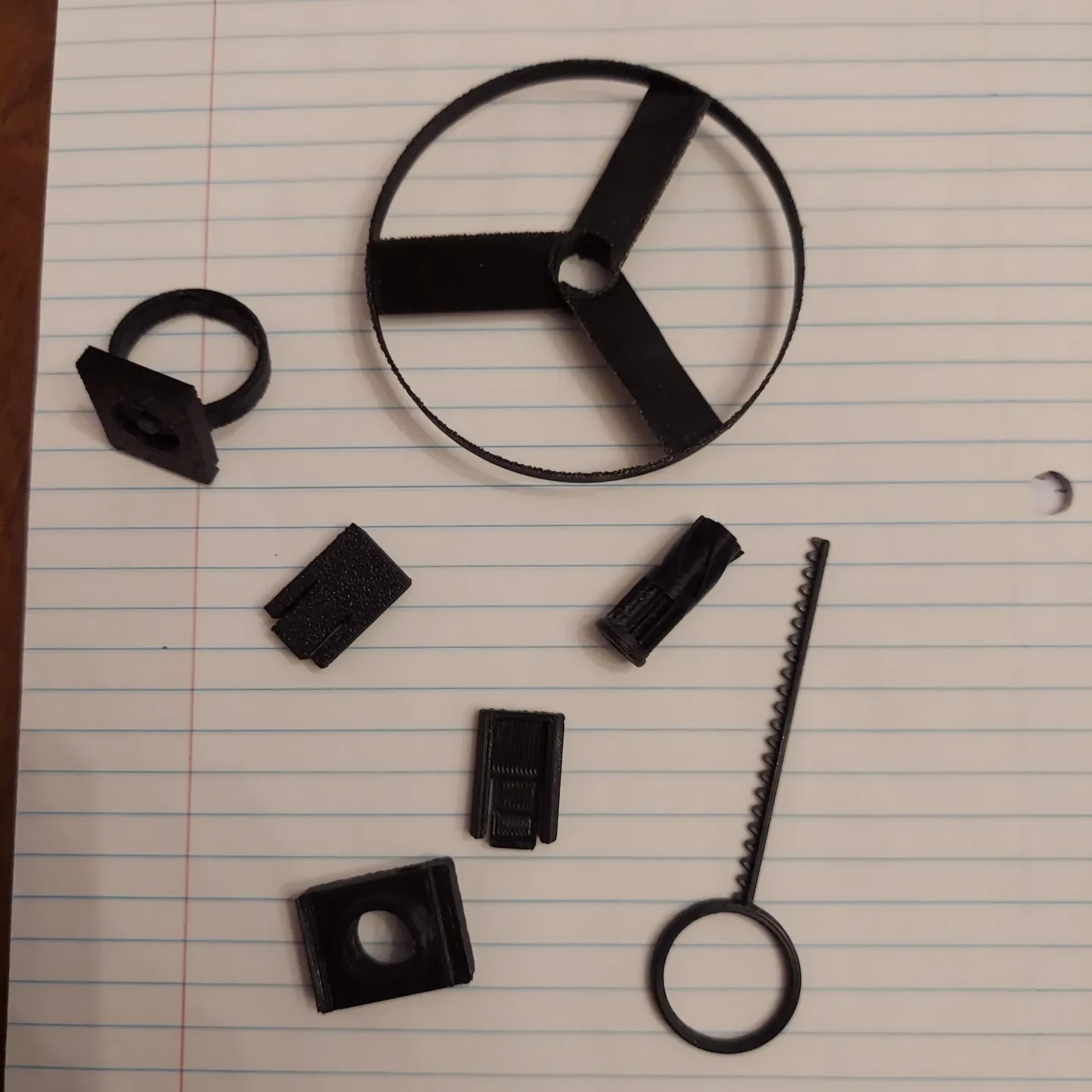

Подготовьте и очистите все детали. При необходимости удалите заусенцы и осторожно удалите весь опорный материал.

Поместите спиннер через «верхнюю» часть так, чтобы выпуклость прилегала к скошенному внутреннему краю. Добавление небольшого количества белой литиевой смазки или сухого графита в основание блесны может улучшить ее работу.

Поместите основание кольца напротив нижней части верхней части.

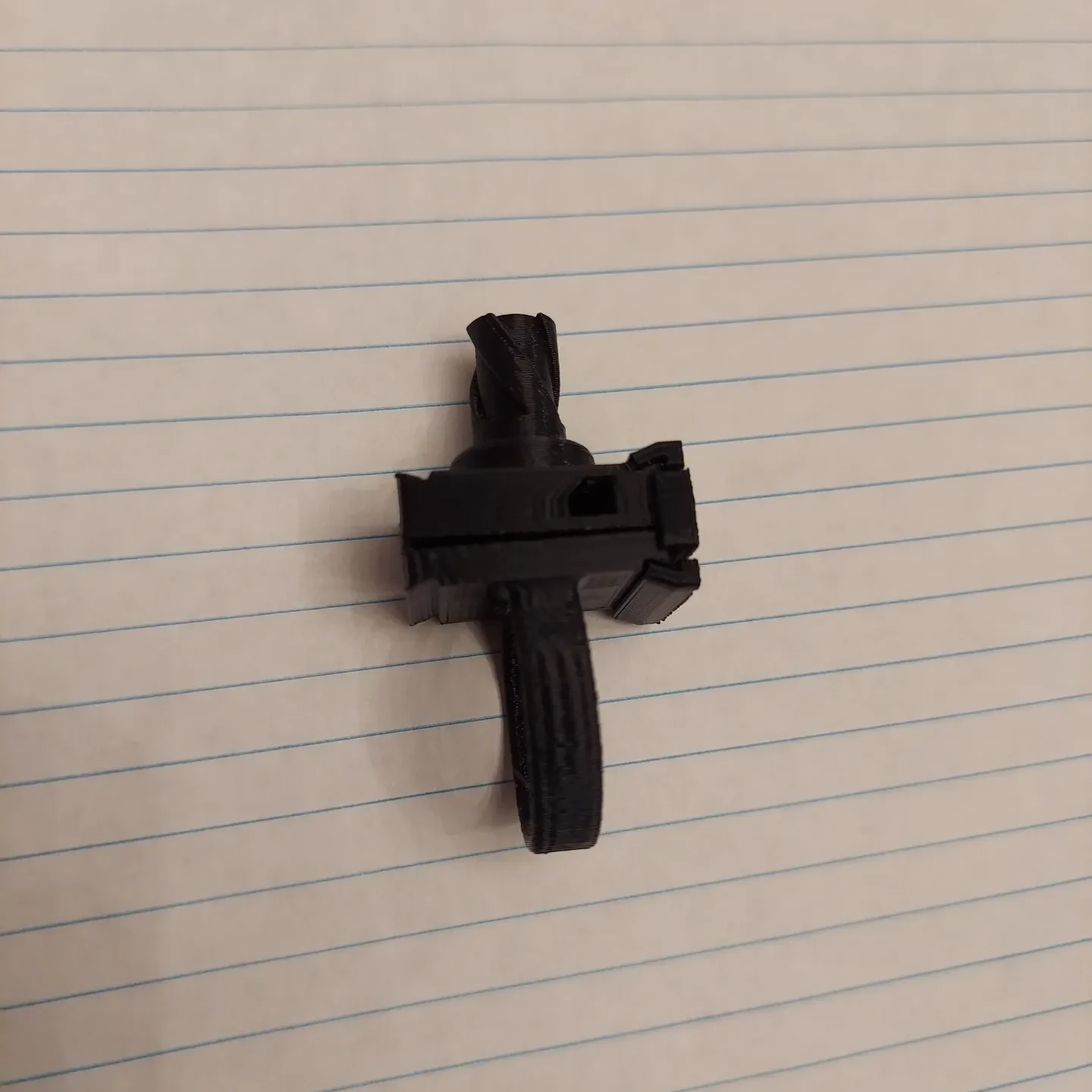

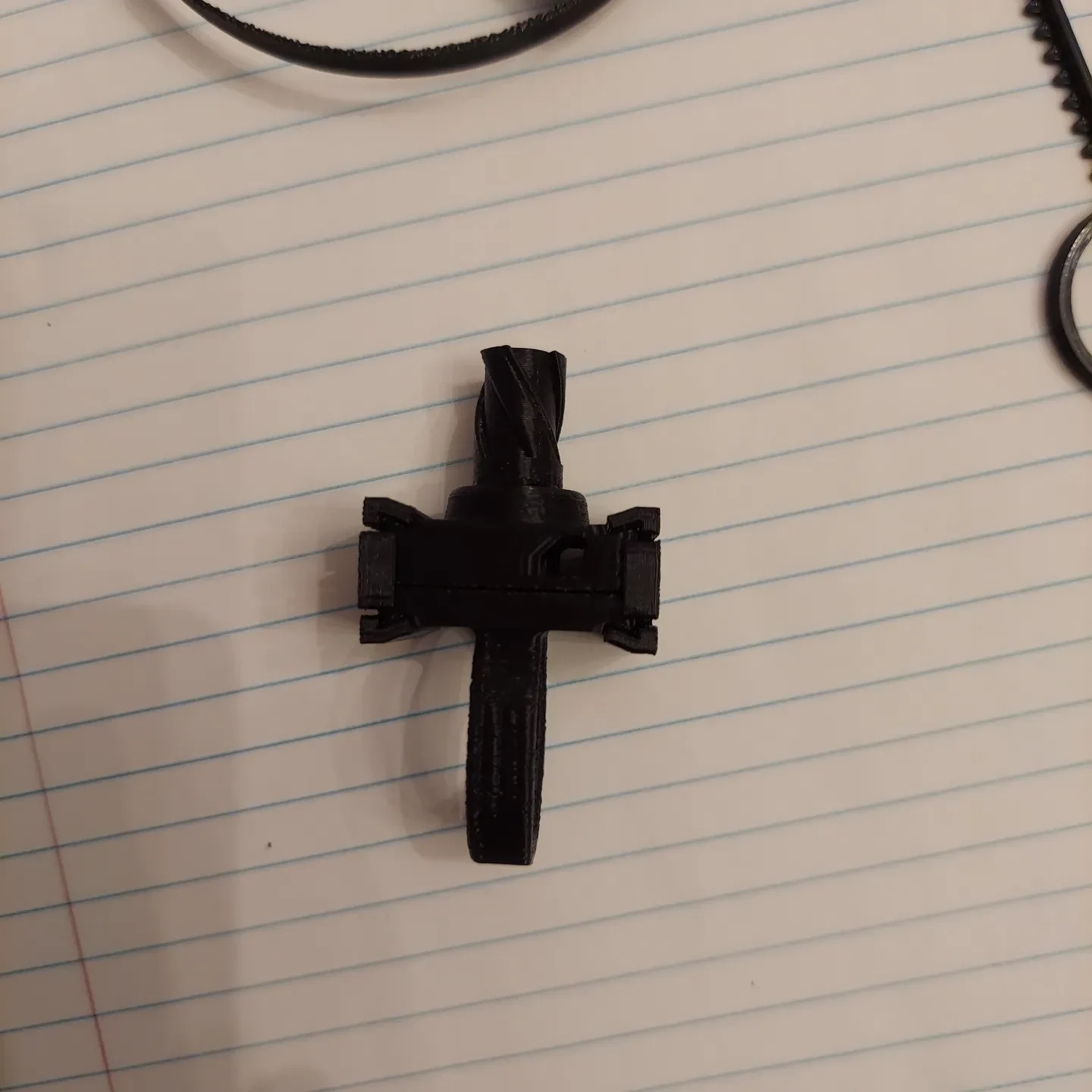

Наденьте зажимы на секции с надрезами, в любом направлении должно работать, поскольку они спроектированы симметрично. После полной установки они должны «защелкнуться» на месте. Их можно снять, осторожно подняв зажим и сдвинув их обратно.

Чтобы летать:

Поместите пусковую установку на соответствующую цифру. (какой палец вам подходит.) Или возьмите его недоминантной рукой, если вы напечатали рукоятку.

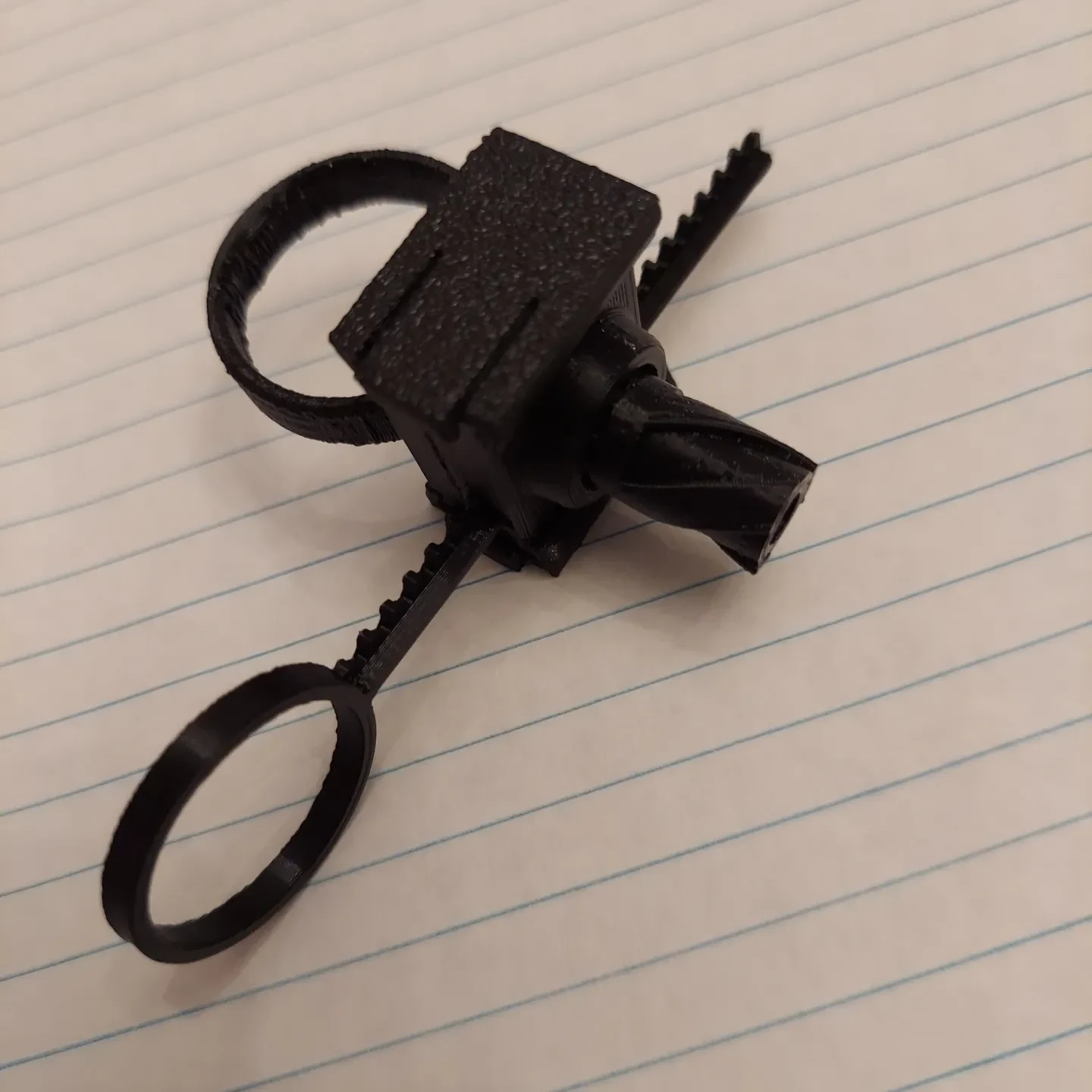

Вставьте ключ в паз. Прорезь должна находиться с правой стороны вращателя, если смотреть на зубцы ключа.

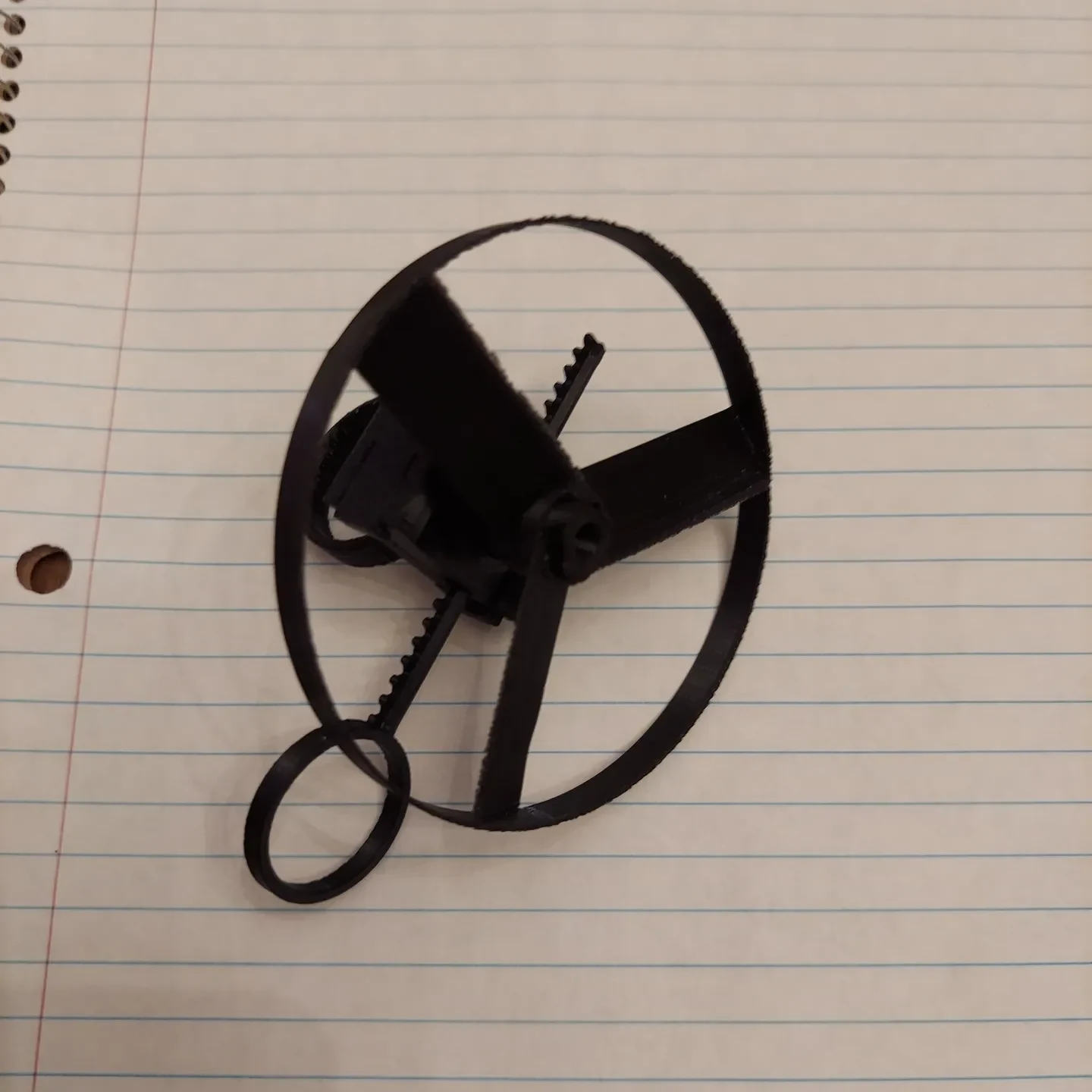

Поместите винт (штоком к пусковой установке) на спиннер.

Направьте коптер от лица, затем плавно и быстро потяните ключ на себя.

Посмотрите, как далеко вы сможете улететь. Мне удалось преодолеть около 30 футов в помещении через класс.

Рекомендую распечатать несколько реквизитов, они потеряются за мебелью.

Я включаю несколько различных конфигураций реквизита, с которыми вы можете поиграть.

Имена файлов говорят вам, что представляет собой каждый из них. Первое число — количество лезвий.

Вторая часть — это толщина лезвий в миллиметрах. Третья цифра — толщина обода. Четвертое число — это диаметр всей опоры в миллим��трах. Пятая цифра — угол наклона лопастей.
