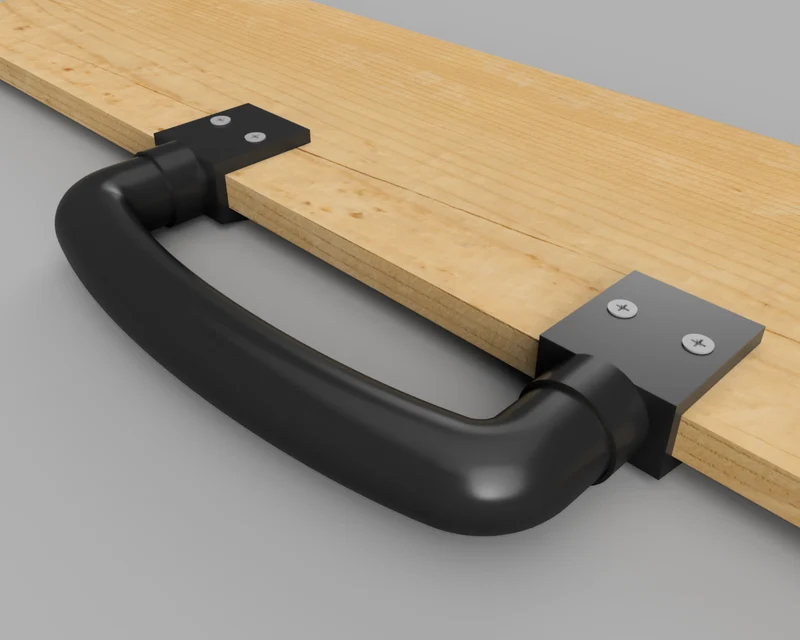

Ручка для крышки компостера

Данная модель представляет собой ручку для крышки компостера. Он идеально сочетается с другой моей моделью: петлями для компостера.

Ручка состоит из двух половин, склеенных вместе, а 3 центральных штифта обеспечивают идеальное выравнивание обеих частей. Две детали крепления напечатаны отдельно и будут использоваться для соединения ручки с крышкой. Наконец, используются две чашки, которые удерживают корпуса вместе и предотвращают разделени�� при завинчивании крепежных деталей с ручкой.

Список запчастей
Печатные детали
Кол-во деталей

Топ Шелл
1

Нижняя оболочка
1

Центральный штифт
3

Кубок
2

Приложение
2
Расходный материал
Кол-во деталей

Шуруп по дереву с плоской головкой ∅4-20 мм.
2

Шуруп по дереву с плоской головкой ∅3-12 мм.
6
Инструкции по печати

Я рекомендую печатать из PETG с соплом 0,4 и высотой слоя 0,2. Все детали можно распечатать без поддержки. Используйте ориентацию, как показано на рисунках ниже.

Я рекомендую распечатать корпуса ручек и аксессуары с 3 периметрами.

Я рекомендую печатать центральные булавки, используя функцию режима вазы. Это означает, что каждый штифт должен быть напечатан индивидуально, но время печати будет очень быстрым (фактическое время печати около 1 минуты, например, с помощью Prusa Mini).

Выберите насадку подходящего размера. Размер соответствует толщине крышки, на которую вы будете устанавливать.

Сборка
Вставьте 3 штифта в нижнюю часть корпуса ручки.
Нанесите клей на обе ракушки на ровную поверхность и соберите.
Вставьте 2 чашки на конец ручки и подождите, пока клей высохнет, как указано в инструкции.
Прикрутите крепежные детали вместе с ручкой с помощью винта ∅4-20 мм.
Убедитесь, что крепления выровнены.
Прикрутите насадку к краю крышки.
