Компостер Juwel aeroplus 6000

Количество

Обозначение

1

Корпус ручки с принтом, PA12-CF12

1

Цилиндрическая ручка с печатным рисунком, PA12-CF12

1

Винт с головкой под торцевой ключ M5 × 40 DIN 912

1

Винт с головкой под торцевой ключ M5 × 30 DIN 912

2

Квадратная гайка M5 DIN 557

Печать

Файл Juwel Aeroplus Leveler-handle.3mf обычно уже подготовлен с необходимыми паузами.

Во время печати принтер должен сделать паузу, чтобы можно было вставить квадратные гайки M5 DIN 557 в свои пазы.

На паузе:

Вставьте квадратные гайки в соотве��ствующие пазы.

Убедитесь, что они правильно установлены.

Убедитесь, что они не выступают над печатной поверхностью.

Возобновите печать.

Перед печатью рекомендуется проверить предварительный просмотр слайсера, чтобы убедиться, что паузы включены правильно.

Сборка

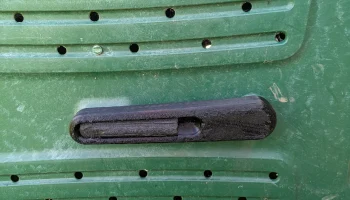

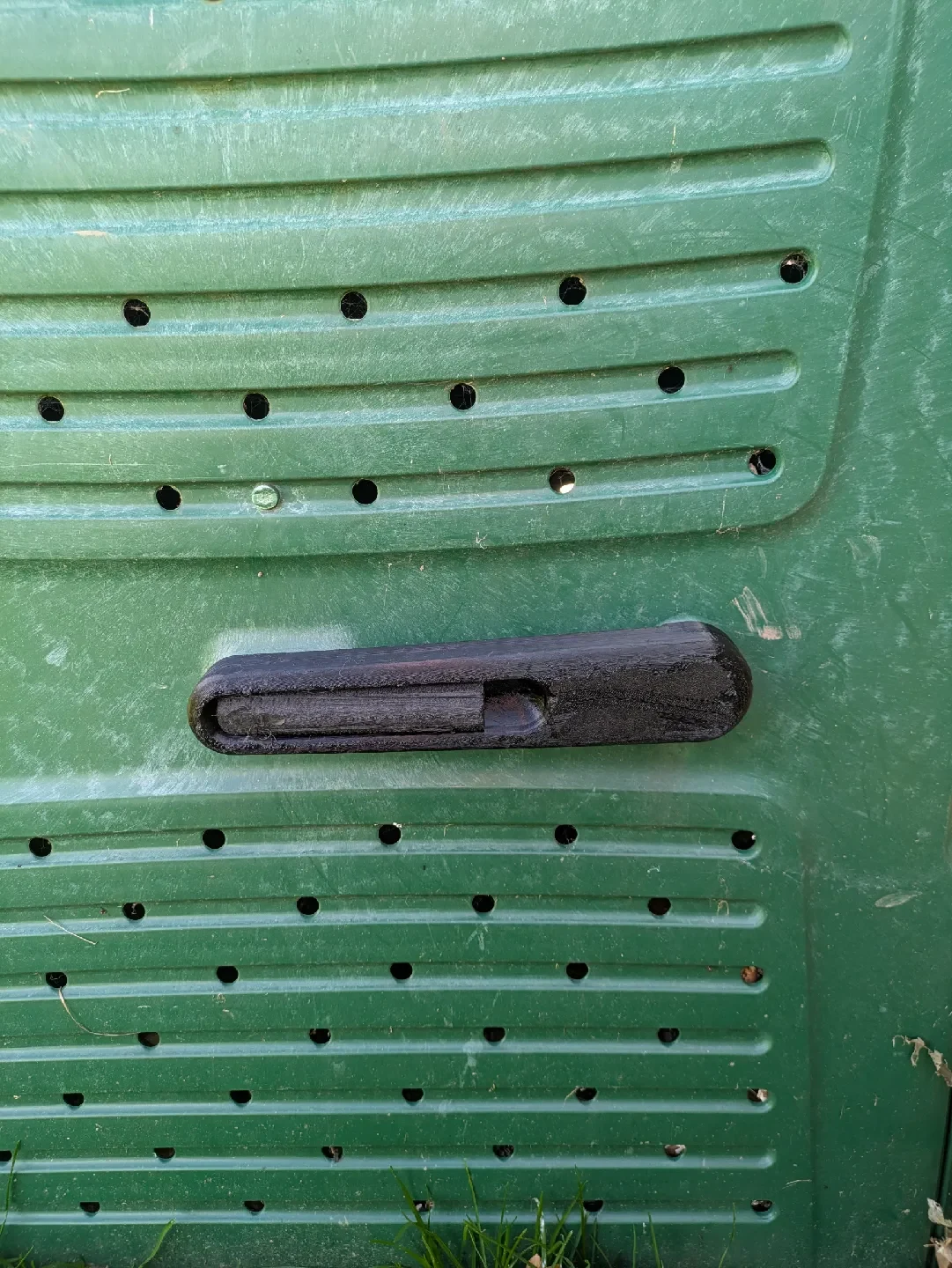

Вставьте цилиндрическую рукоятку в ручку.

Зафиксируйте ручку винтом M5×30 DIN 912.

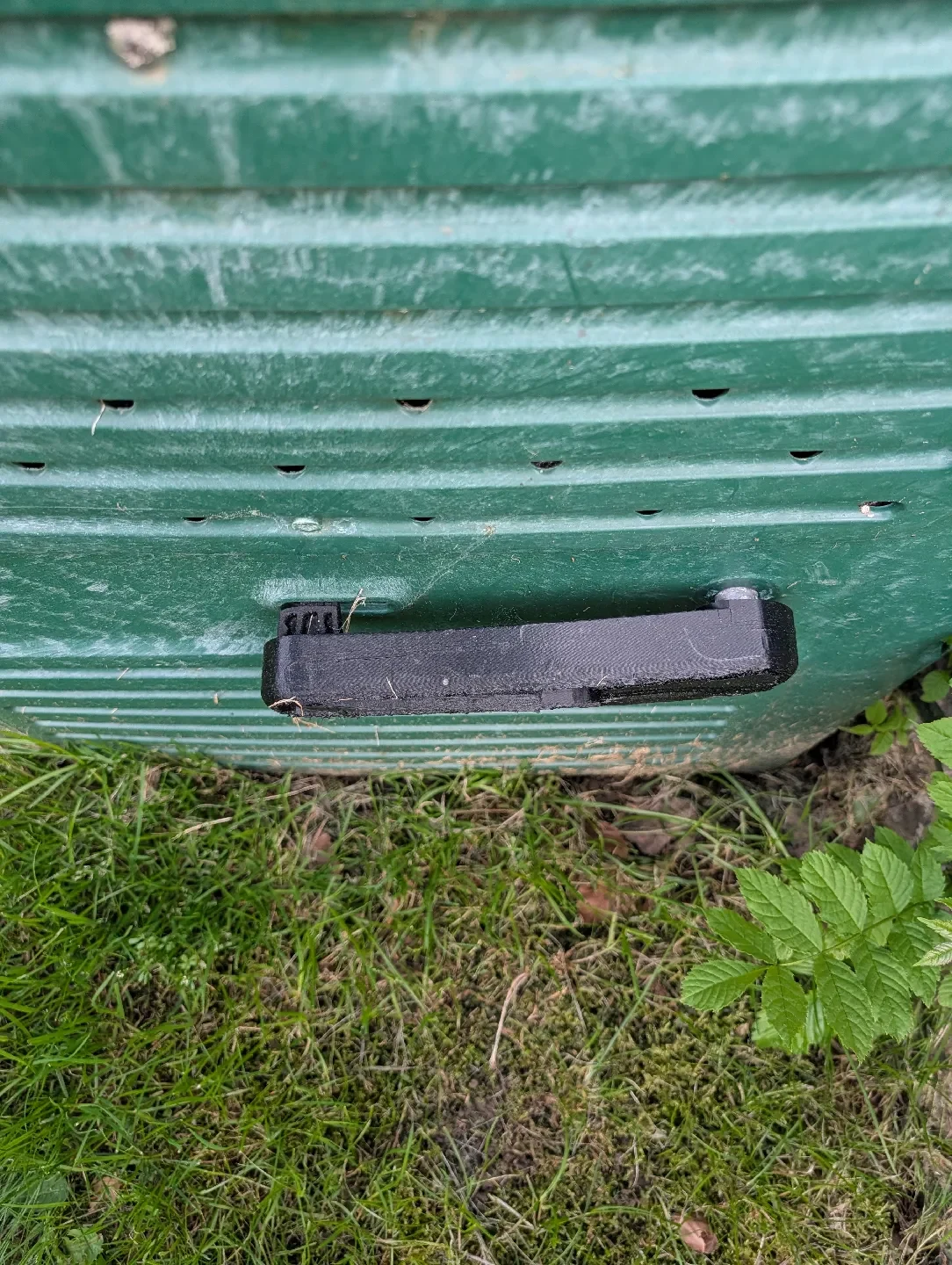

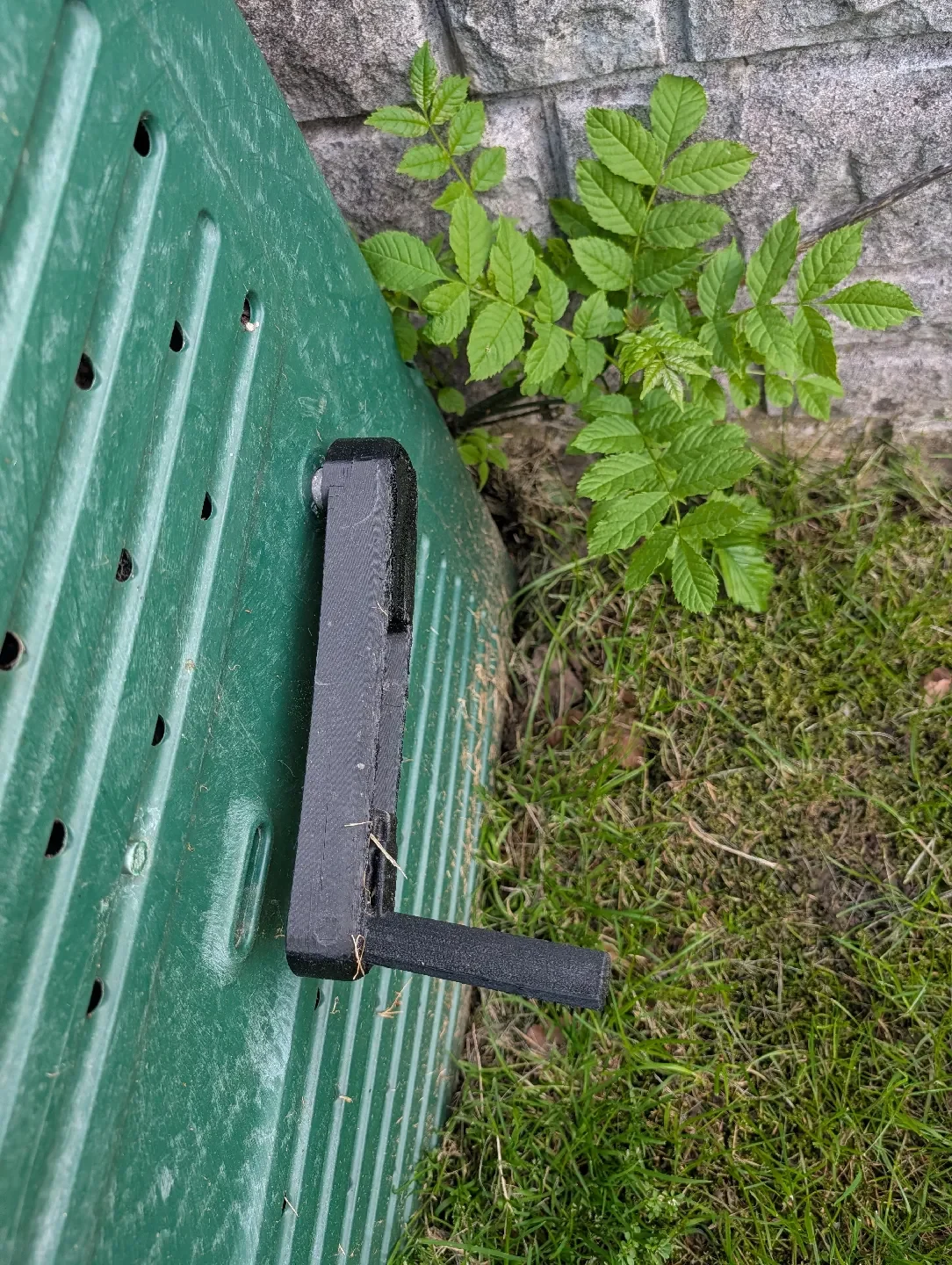

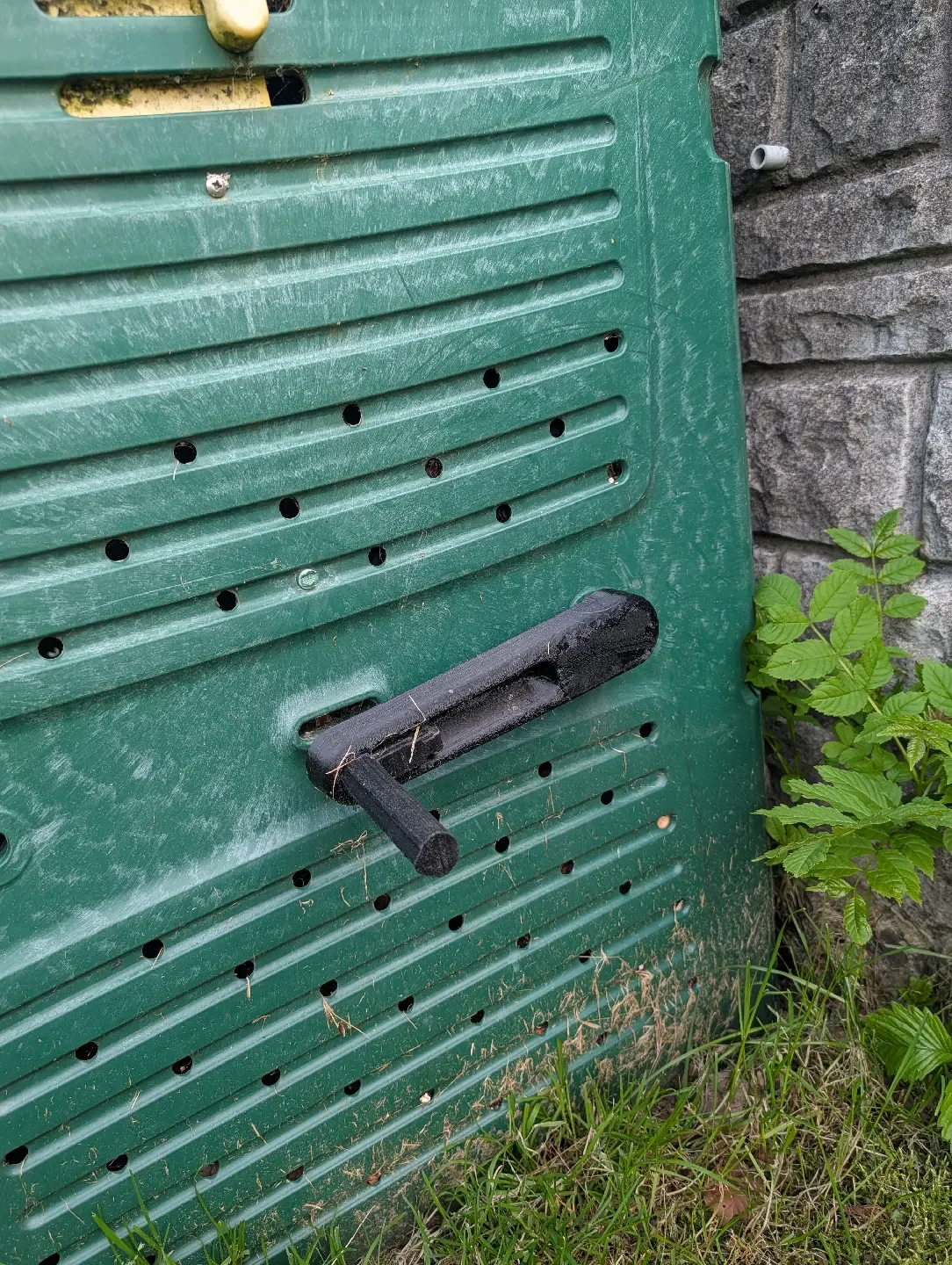

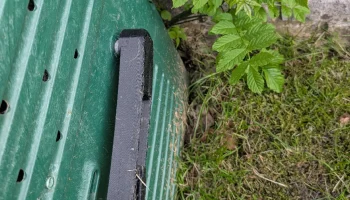

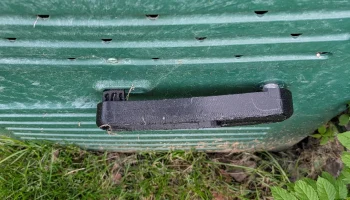

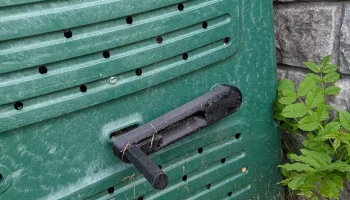

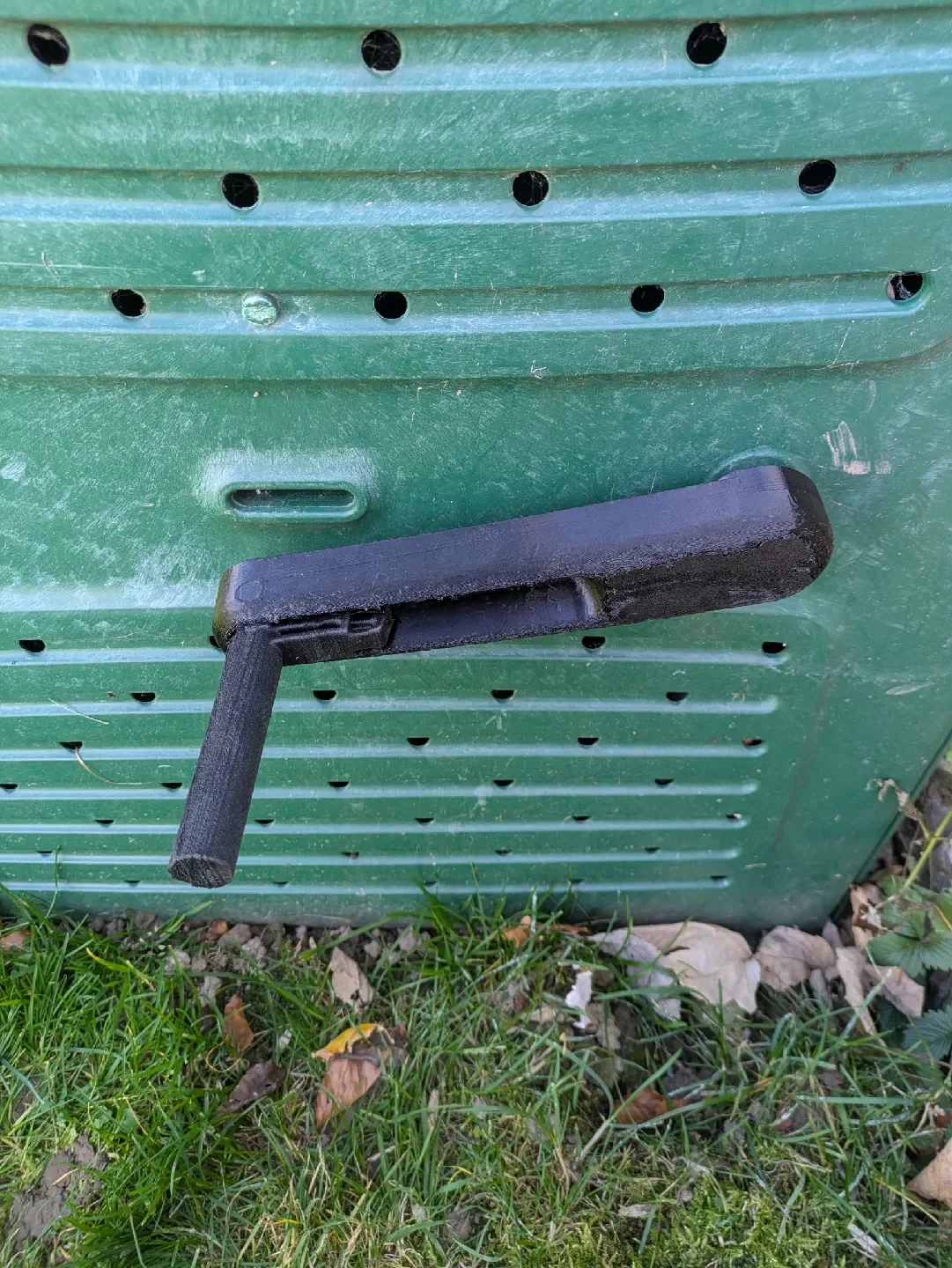

Поместите ручку на металлический вал компостера.

Зафиксируйте ручку винтом M5×40 DIN 912.

Затяните умеренно.

Диаметры отверстий рассчитаны на винты M5 и не подлежат изменению.

Только отверстие для металлического вала компостера, возможно, придется немного увеличить, если вал не подходит правильно. В этом случае постепенно увеличивайте только это отверстие, пока ручка не войдет без приложения усилий.
