Магнитный держатель зарядной рамки Playdate............

Как сделать что-то с компьютерами

Шаг 1: После (или во время, если вы уверены в своих навыках измерения) печати подготовьте щит.

Тщательно измерьте центр щита и просверлите несколько отверстий, в которых будут располагаться магниты. Если вы сначала сделаете распечатку, вы можете использовать ее как ориентир для того, где нужно просверлить отверстия, просто убедитесь, что вы не расширяете отверстие отпечатка — это сильное сжатие, и это задумано. Я использовал сверло по дереву диаметром 7 мм, а затем немного расширил его, но теоретически сверло диаметром 8 мм тоже подойдет. Аккуратно удалите все потертые кусочки напильником или острым ножом, чтобы поверхность стала красивой и ровной.

Затем обязательно вырежьте отверстия точно в том же месте на «фоновом» изображении, которое вы будете использовать. В моем случае я перевернул изображение, входящее в рамку, и использовал простой белый фон.

Шаг 2. Установка порта USB-C

Для его подключения я использовал 2-контактный разъем USB типа C, обеспечивающий напряжение 5 В и ток 3 А, чего более чем достаточно для зарядки Playdate. Я вырезал небольшое отверстие в задней части рамы, чтобы вместить разъем, и немного дополнительного места, чтобы освободить место для более толстых кабелей, а затем просто обработал его суперклеем, чтобы он оставался на месте. Просто убедитесь, что клей не просачивается в контакт, потому что он будет держать кабель постоянно прикрепленным, если вы не будете осторожны. Спроси меня, откуда я знаю..

В качестве альтернативы вы можете просто подключить к нему собственное соединение USB-A через 2-контактный USB-кабель питания постоянного тока с открытым концом. Поскольку USB-A по умолчанию обеспечивает напряжение 5 В, он должен работать нормально.

⚡ ИСПОЛЬЗУЙТЕ МУЛЬТИМЕТР И ПРОВЕРЬТЕ ВЫХОД В ТОЧКИ ПРОЦЕССА ПЕРЕД ПОДКЛЮЧЕНИЕМ К PLAYDATE. Я не полностью доверяю этим дешевым разъемам, которые у меня есть, поэтому проверьте их дважды. Оно должно быть близко к 5 В. Мы не хотим случайно поднять слишком много вольт, это может серьезно повредить Playdate.⚡

Шаг 3. Установка принта и его магнитов

Я использовал три круглых магнита размером 8 x 3 мм в каждом углу и 4 (или 6) прямоугольных магнита размером 10 x 20 x 3 мм в середине. Теоретически, в зависимости от магнитов, вы могли бы обойтись гораздо меньшим количеством магнитов, и на самом деле те, что посередине, технически вообще не требуются — но они обеспечивают немного дополнительную удерживающую силу, и такая безопасность хороша. Для прямоугольных экземпляров даже не нужно вырезать отверстие в задней стенке рамы, они без проблем пройдут сквозь дерево/толстый картон. Протолкните круглые магниты до конца, пока они не встанут на одном уровне с отпечатком. Затем протолкните концы магнитов через просверленные вами отверстия, и они должны слегка выступать из рамки изображения, чтобы обеспечить хороший контакт для соединения.

Я сделал среднюю часть большой и плоской, чтобы ее можно было приклеить к щиту, но оказалось, что магниты очень сильно удерживают ее на месте, поэтому я ее не приклеивал. Однако вы могли бы, и в зависимости от того, насколько свободны просверленные вами отверстия, вам, вероятно, следует это сделать.

Все это сделано с учетом толщины задней панели около 3 мм, что кажется вполне стандартным для дешевых рамок для фотографий.

Шаг 4. Подключение

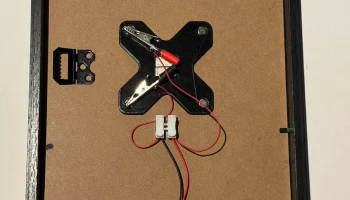

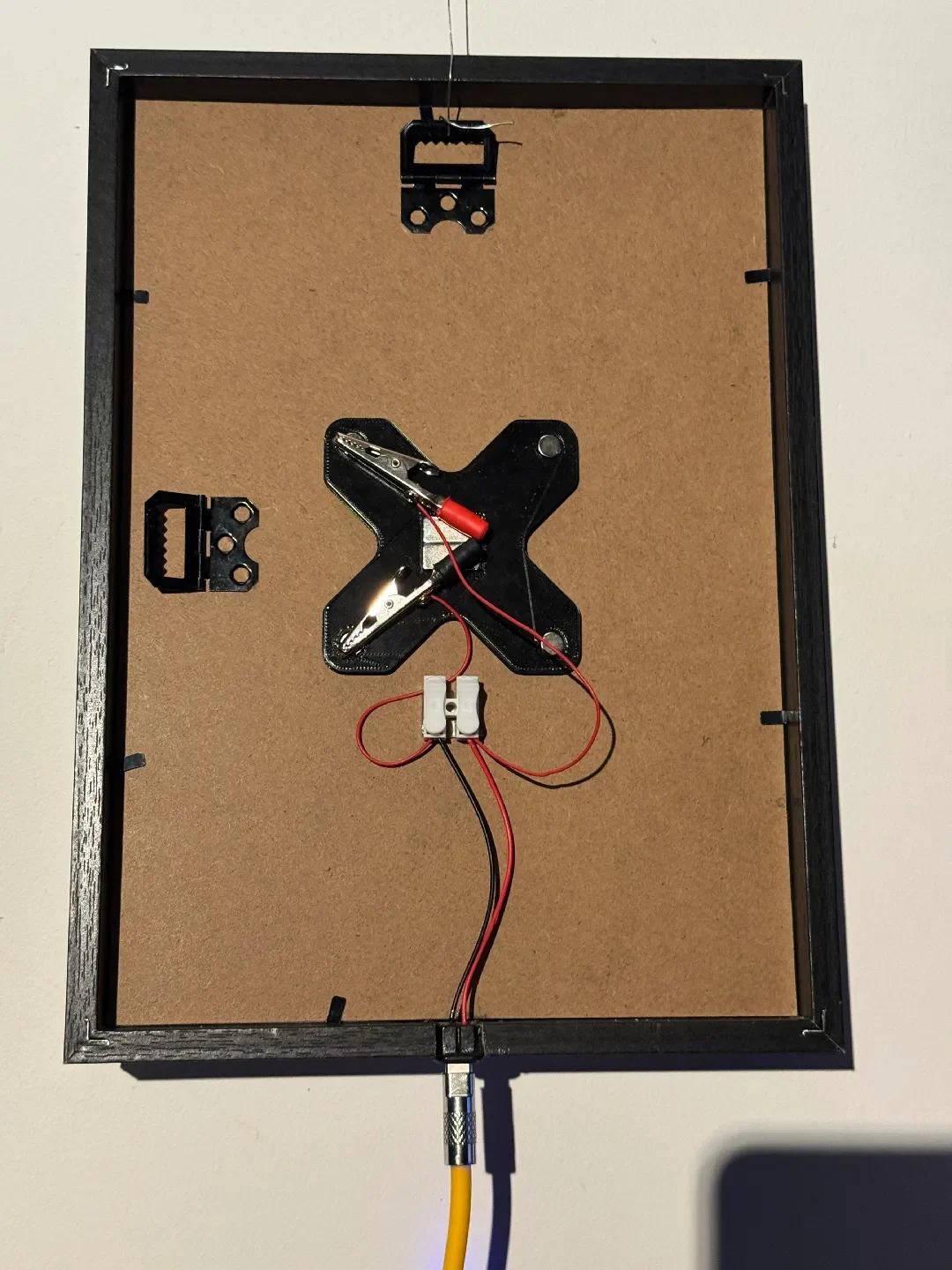

Я использовал простой разъем, чтобы прикрепить два провода, которые лежали рядом, к маленьким железным зажимам; поскольку они были железными, они достаточно прочно прилипали к магнитам, поэтому мне не пришлось ничего припаивать, как я изначально планировал. Да, я использовал два красных провода, они лежали повсюду, но если у вас есть доступ к черному и красному проводу, вам следует использовать его для ясности.

Подсоедините положительную клемму вверху слева, а отрицательную — к левому нижнему. Playdate будет висеть на нем лицевой стороной вперед, поэтому мы зеркально отображаем терминалы по горизонтали.

Шаг 5: Вот и все!

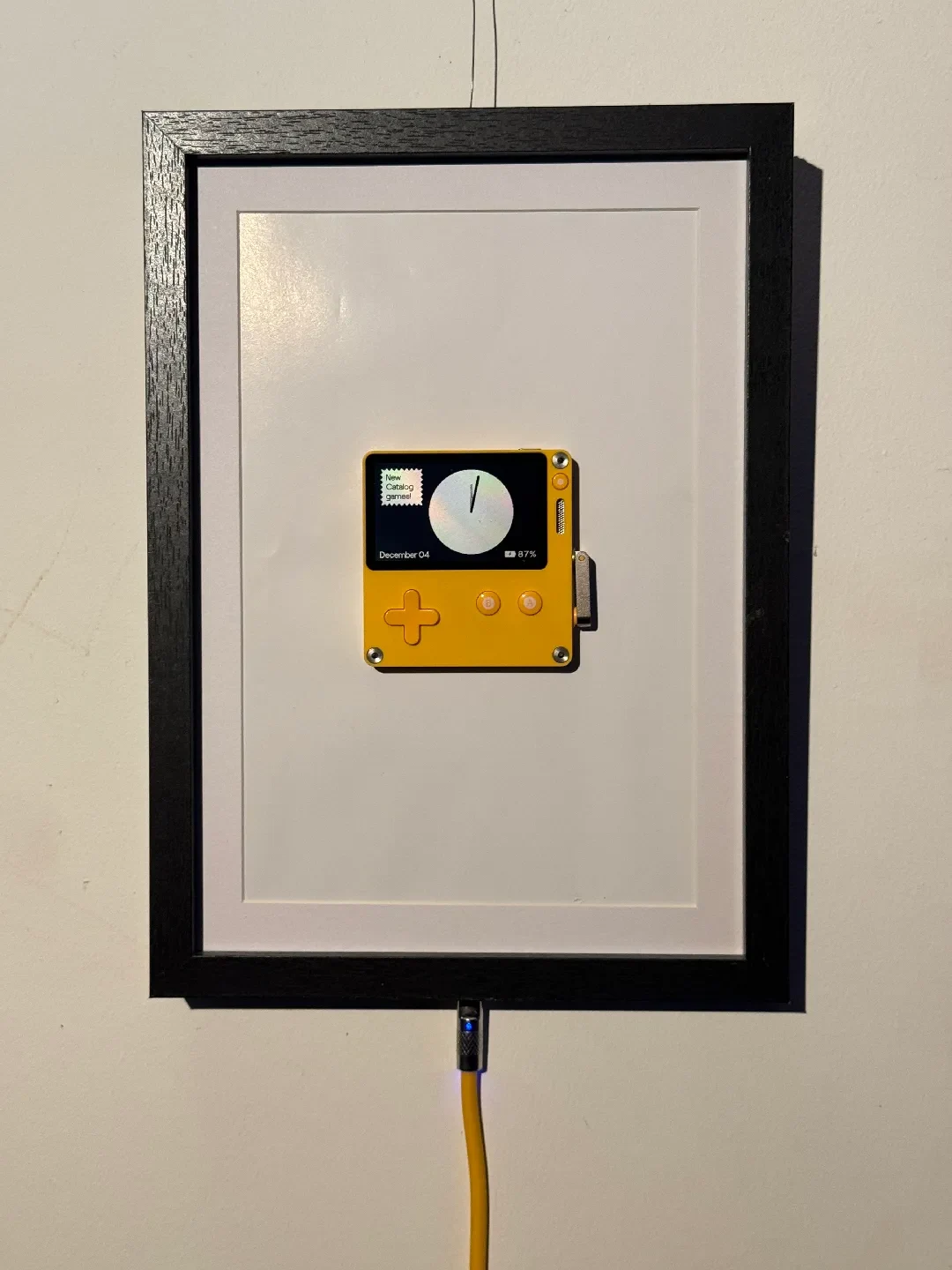

Обязательно измерьте напряжение, проходящее через магниты, и убедитесь, что оно очень близко к 5 В. Если вы все сделали правильно, вы сможете подключить USB и повесить Playdate, как произведение искусства :).

Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы!
