Турбо для компьютерного корпуса

Обновленный дизайн для улучшения качества печати и улучшения функциональности. К сожалению, единственной оставшейся частью оригинальной модели является коллектор, но именно таким и должен был быть оригинал.

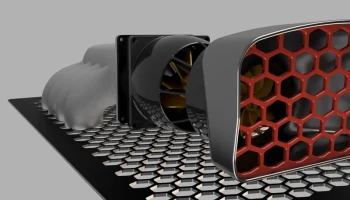

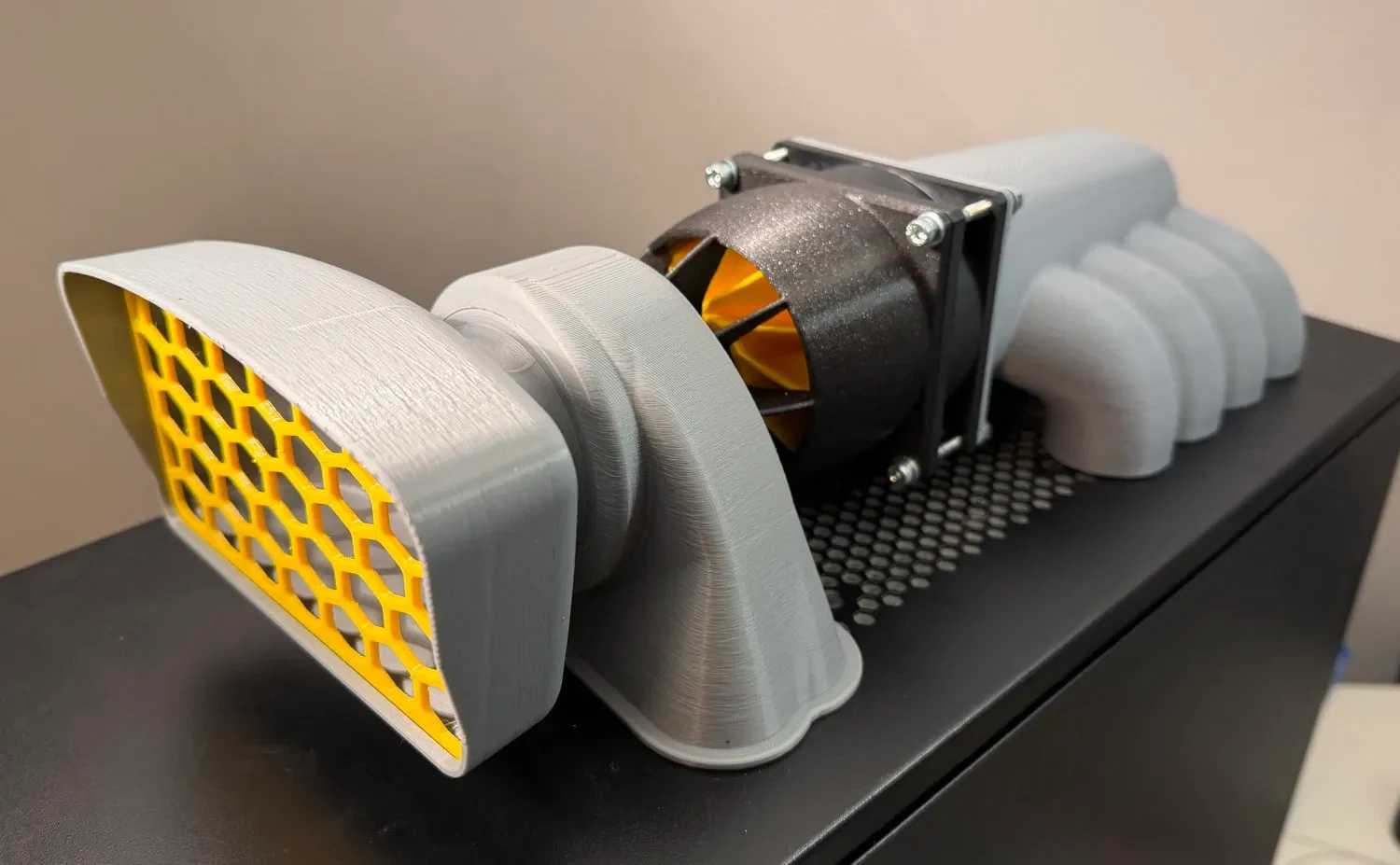

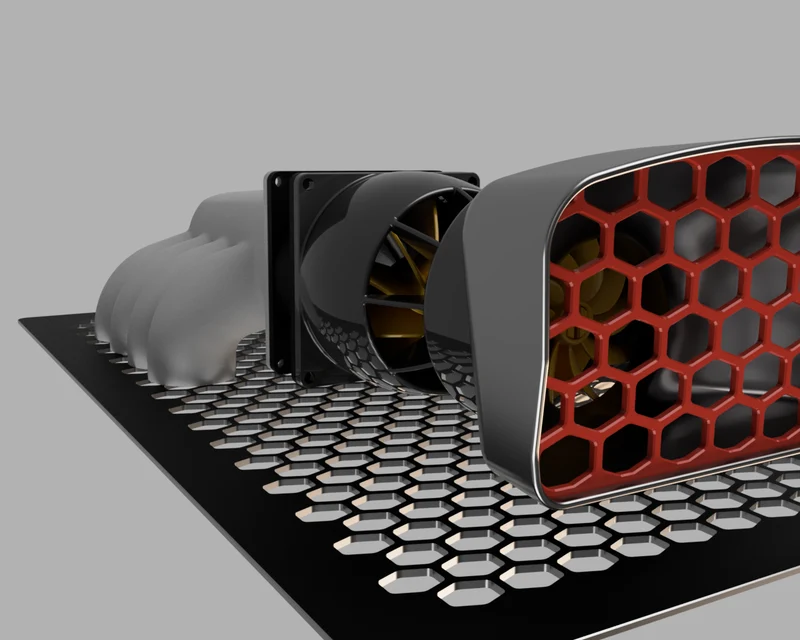

Эта турбина извлекает горячий воздух из задней части корпуса с помощью вентилятора. Горячий воздух вращает турбину, которая приводит в действие вентилятор, который забирает холодный воздух из передней части компьютера и нагнетает его в корпус. 3D-рендеринг поверх мастер-фрейма Coolermaster 600.

Печатайте любыми цветами, но турбину и крыльчатку лучше всего распечатать контрастным или ярким цветом, чтобы подчеркнуть ее функцию.

Эта модель требует дополнительного оборудования. Два подшипника 15*10*4 для ротора. В предыдущей модели использовался подшипник большего размера, который вызывал сильное трение. Ему также необходим 80-миллиметровый корпусной вентилятор, предпочтительно модель с оптимизированным давлением, поскольку ему необходимо как втягивать воздух через впускной коллектор, так и проталкивать его через турбину. Для скрепления деталей вентилятору необходимы 4 винта M4*40 и 4 гайки M4.

Отказ от ответственности: по большей части это трюк. У него есть детали, аналогичные настоящей турбине, но он не приводится в движение за счет сгорания и, вероятно, не будет более эффективным, чем простой вентилятор.

Сборка:

Вставьте подшипники в каждую сторону центральной ступицы корпуса турбины.

Протолкните вал ротора через подшипники так, чтобы лопатки турбины находились внутри корпуса.

Наденьте корпус турбины на конический разъем на передней части корпуса турбины.

Напрессуйте крыльчатку на вал турбины. Убедитесь, что ротор вращается свободно, при необходимости отрегулируйте подшипники.

Совместите коллектор, вентилятор и корпус турбины, вставьте винты и соедините их с гайками.

Решетка должна войти в паз на внутренней стороне воздухозаборника, решетку придется немного согнуть.

Установите впускной патрубок на турбину, начните с положения против часовой стрелки, вставьте его и поверните по часовой стрелке.
