Зажим для телефона на приборной панели Toyota Aygo

Этот адаптер крепится к приборной панели Toyota Aygo. На конце находится шарик диаметром ⌀17 мм, который можно вставить в обычное гнездо шарового шарнира, используемое во многих автомобильных держателях для телефонов (не входят в комплект).

Вдохновение

Этот дизайн был основан на подставке для телефона для Toyota Aygo Федерико Габриэли. Его версия имеет форму, в которую может поместиться держатель для телефона, предназначенный для крепления к вентиляционному отверстию приборной панели.

Файлы включены
Файл FreeCAD для вашего удовольствия от ремиксов.
Экспорт клипа. PrusaSlic3r сообщает, что у него много ошибок, но все они исправляются автоматически.
Файл проекта PrusaSlic3r, загрузите его, нарежьте, распечатайте.
Gcode, который я получил от PrusaSlic3r.
Печать и постобработка

Я нарезал с настройкой СКОРОСТЬ 0,2 мм с включенным параметром «Определение периметров перемычек», поддержкой «Только на рабочей пластине» и заполнением гироида на 20%. Обратите внимание, что я использовал PrusaSlic3r 2.4-alpha1, который утверждает, что обеспечивает лучшие мосты через поддержку, чем PrusaSlic3r 2.3.

Распечатал на своем Prusa Mk3S+.

После печати я удалил опоры и быстро отшлифовал шар. Сначала наждачной бумагой FEPA P80, затем наждачной бумагой FEPA P240. В основном это было сделано для того, чтобы очистить мост через опоры, на которых есть некрасивые гребни.

Сборка

Для начала возьмите держатель для телефона с шаровым гнездом, вообще он будет иметь стопорное кольцо, которое предварительно нужно ослабить (но не снимать). Вставьте шаровой конец напечатанного зажима в гнездо. Он должен защелкнуться в нем удовлетворительным образом. Будьте осторожны, вставляя зажим вплотную к шару. Более слабые части зажима не рассчитаны на то, чтобы выдерживать усилие, необходимое для его фиксации в гнезде. Теперь немного переместите собранный шаровой шарнир и убедитесь, что он не требует большого усилия. Если это так, возможно, вам придется еще немн��го отшлифовать мяч. Затем затяните стопорное кольцо и убедитесь, что шарнир не двигается. Если он по-прежнему легко перемещается при полностью затянутом стопорном кольце, возможно, вы слишком сильно отшлифовали шар. Ее придется перепечатать. Наконец, слегка ослабьте стопорное кольцо, чтобы шарнир снова мог двигаться.

Установка

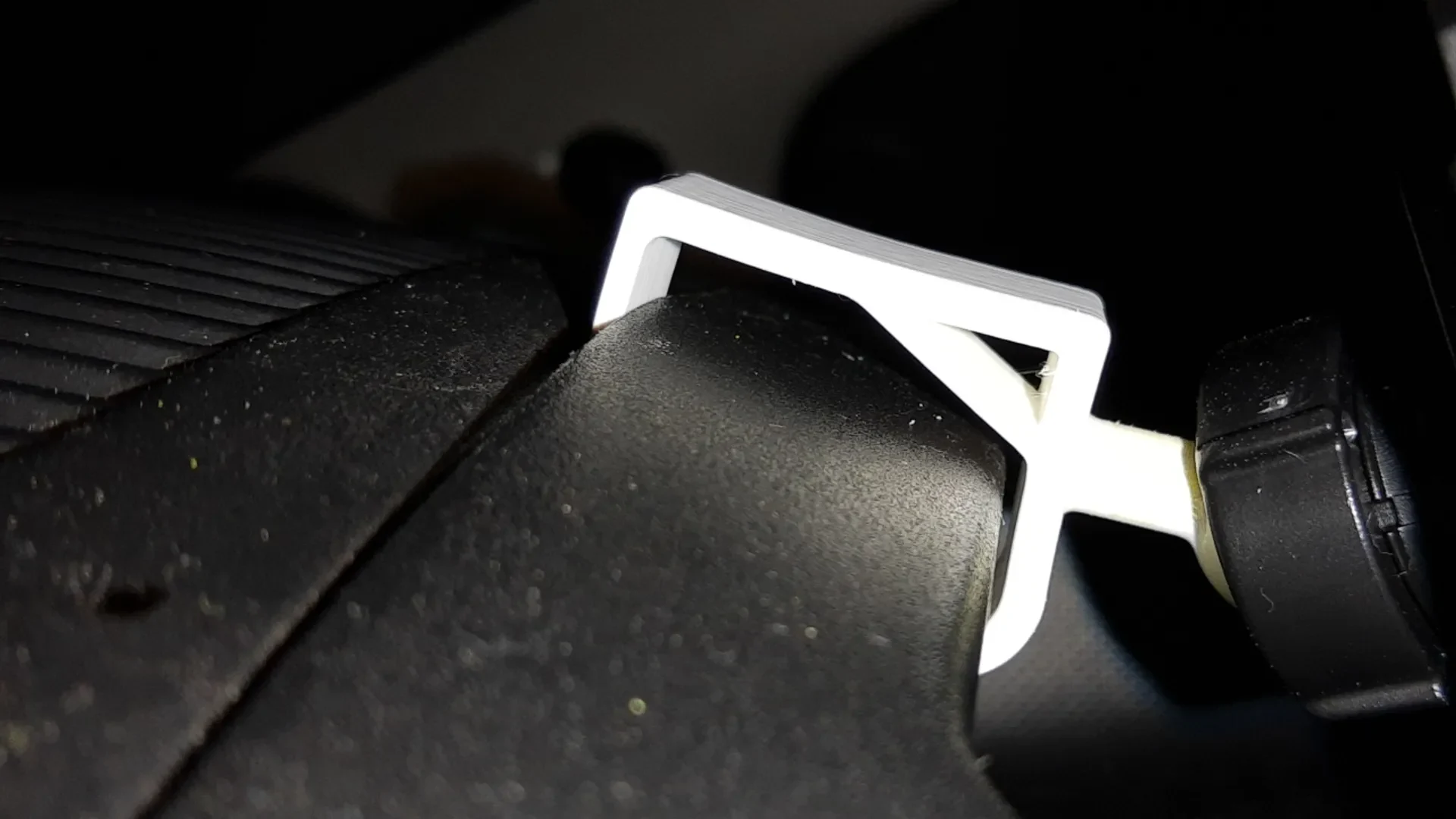

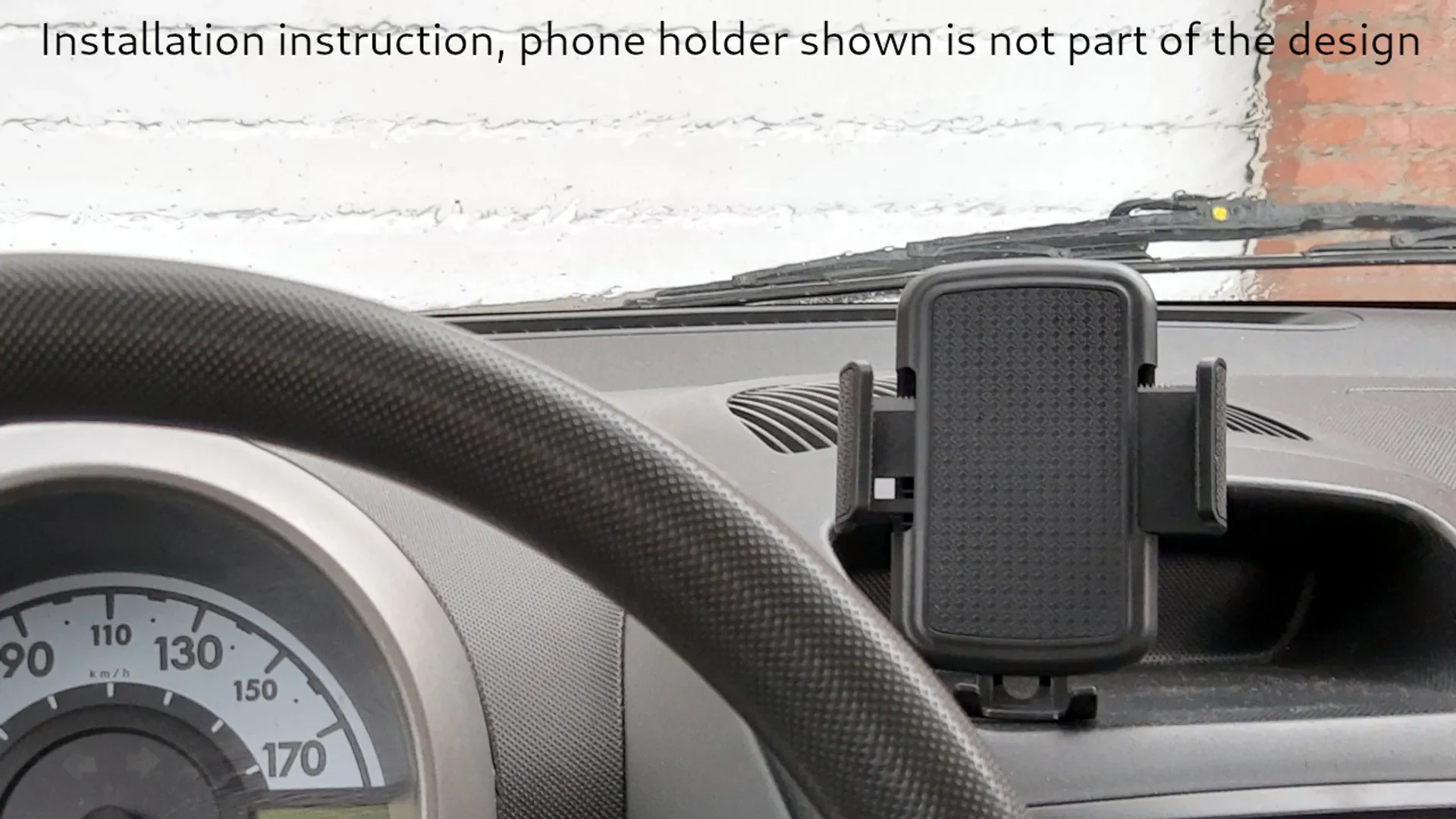

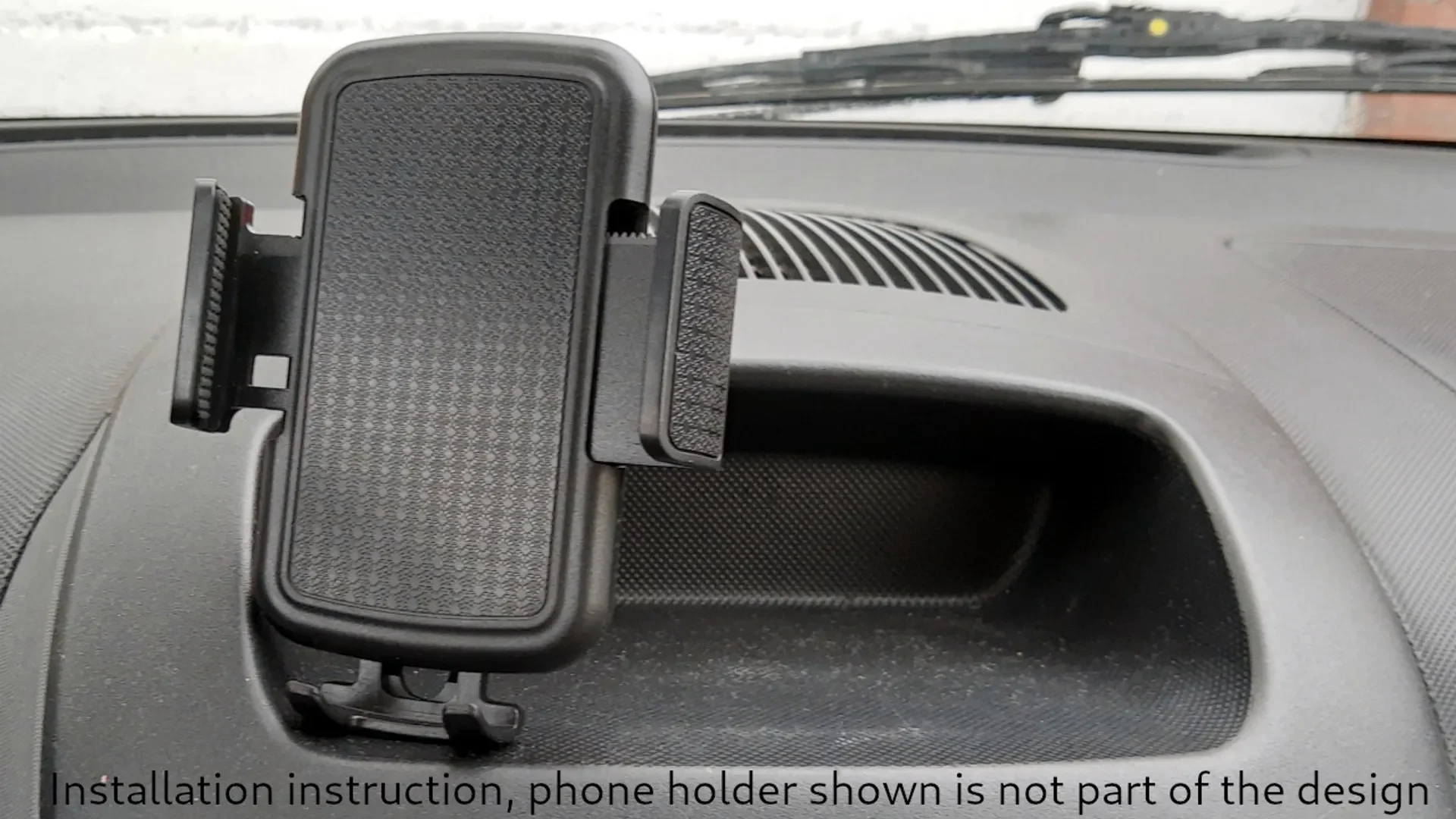

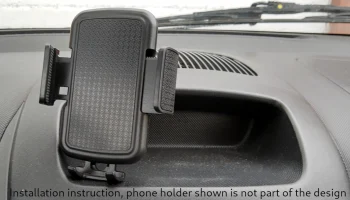

Доставьте собранный блок в свой автомобиль. Найдите паз в верхней центральной части приборной панели, где верхний центральный карман вставляется в остальную часть приборной панели. Вставьте тонкий крючковатый конец зажима в паз и осторожно, но крепко прижмите. Если кажется, что крючок за что-то зацепился, сдвиньте его немного в сторону в пазу и повторите попытку. Оказавшись в подходящем положении, крючок должен въехать в приборную панель. Последняя часть может потребовать немало силы. Однако не забивайте его молотком. В какой-то момент он защелкнется, и передний крючок может зацепиться под переднюю часть кармана приборной панели. Проверьте прилагаемую фотографию на обложке, чтобы убедиться в правильности установки.

Окончательная конфигурация

Стопорное кольцо на держателе телефона должно оставаться свободным. Садитесь в машину. Положите телефон в держатель. Поверните держатель так, чтобы ваш телефон был лучше виден и чтобы никакие важные функции (например, розетка, кнопки) не закрывались. Наконец затяните стопорное кольцо на держателе, чтобы зафиксировать его на месте.
