Рычаг подстаканника для Toyota Sienna, номер детали 55620...

Я напечатал PLA толщиной 0,20 мм с заполнением 60% на принтере Prusa Mini. Я получил измерения, используя цифровой штангенциркуль на исходной детали и моделируя ее в SketchUp. Самое заметное отличие от оригинала заключается в том, что края не такие гладкие — я только что создал фаску под углом 45 градусов с помощью SketchUp «следуй за мной».

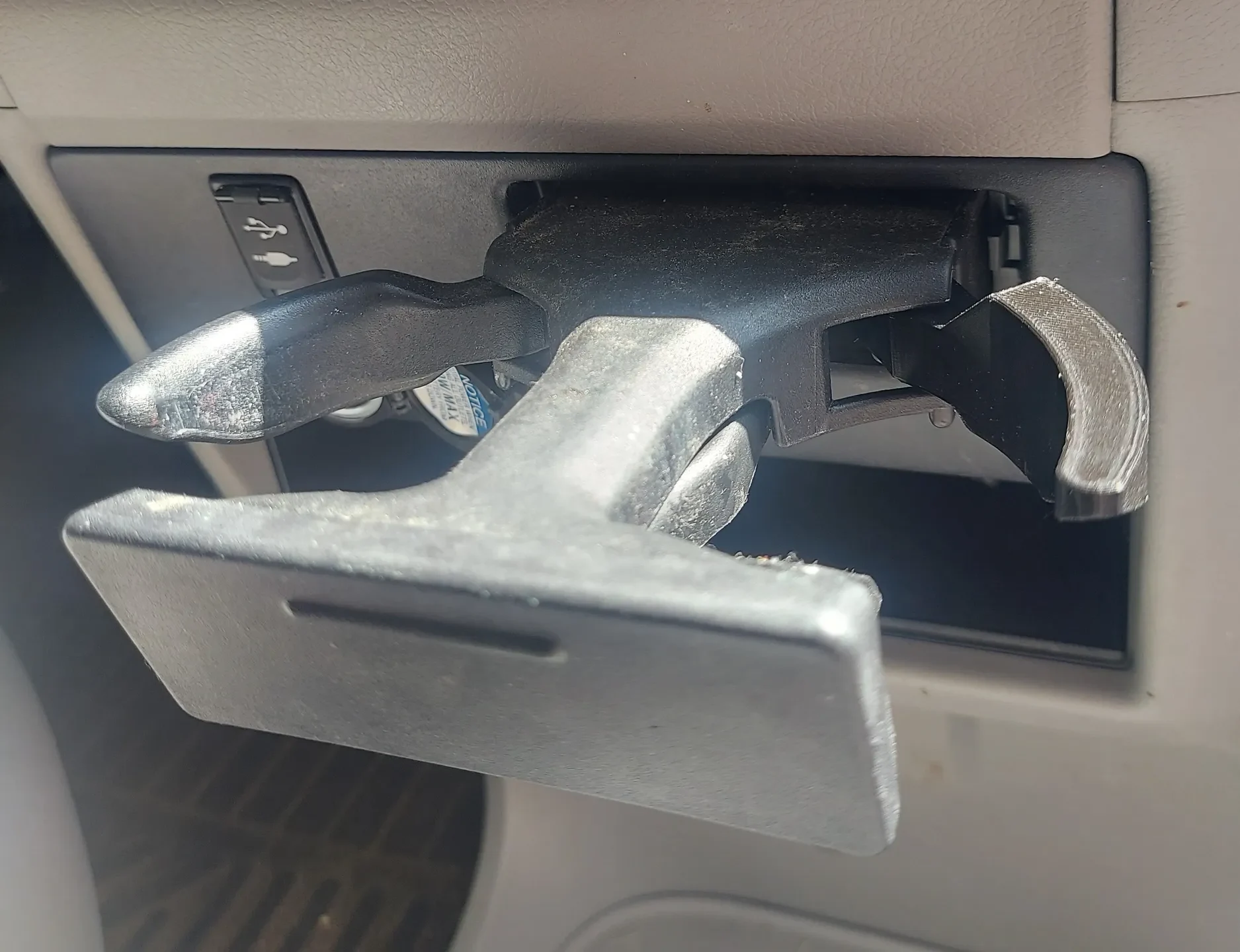

Модель предназначена для правой части, просто отразите ее или что-то еще в программе слайсера, чтобы получить левую сторону. На фото распечатанная рука справа, а оригинальная рука слева.

Было бы интересно распечатать его в отвлекающем цвете.

Снятие старой детали и установка новой происходит примерно так:

Крестообразная отвертка для откручивания одного болта, удерживающего рычаг на месте, расположенного под рычагом в точке поворота.
После того, как затвор опустится, рычаг можно вытянуть прямо. Будьте осторожны — пружина упадет вниз из того места, где болт должен был пройти через деталь.
Осмотрите пружину. У него будут две ножки, выходящие в противоположные стороны. Осмотрите отпечатанный рычаг — на конце когтя есть отверстие, в которое можно вставить одну из пружинных ножек. В это отверстие войдет ножка нижней части пружины. Верхняя ножка пружины должна входить в корпус консольного блока и прижиматься к нему. :fade: извините, что нет фотографий этой части.
Вставьте пружину обратно в то место, где через нее пройдет болт. Убедитесь, что верхняя пружинная ножка прижимается к внутренней части корпуса консоли. Вставьте новый рычаг обратно в устройство, чтобы пружина вошла в захват рычага. Работ��йте до тех пор, пока нижняя ножка пружины не войдет в приемное отверстие в захвате рычага.
Удерживая рычаг на месте, повторно вставьте болт через нижнюю часть рычага, через центр пружины и вверх в отверстие для болта в корпусе. Затяните винт, но не настолько, чтобы рычаг больше не мог поворачиваться.
Выгода.

Ссылки на хлебные крошки:

https://www.siennachat.com/threads/2015-sienna-pop-out-cup-holder-broken-also-is-there-a-storage-organizer-to-fit-the-bottom-space.63074/
«Как поменять подстаканники Toyota Sienna 2015-2019» https://www.youtube.com/watch?v=A3FDQ2oTWS8
Toyota 55620-08050 Держатель в сборе, INSTRUM https://www.toyotapartsdeal.com/oem/toyota~holder~assy~instrum~55620-08050.html
https://autoparts.toyota.com/products/product/holder-assy-instrum-5562008050
https://www.toyotapartsdeal.com/oem/toyota~box~sub~assy~consol~58803-08050.html
