Ручка ручного переключения передач Toyota Tacoma............

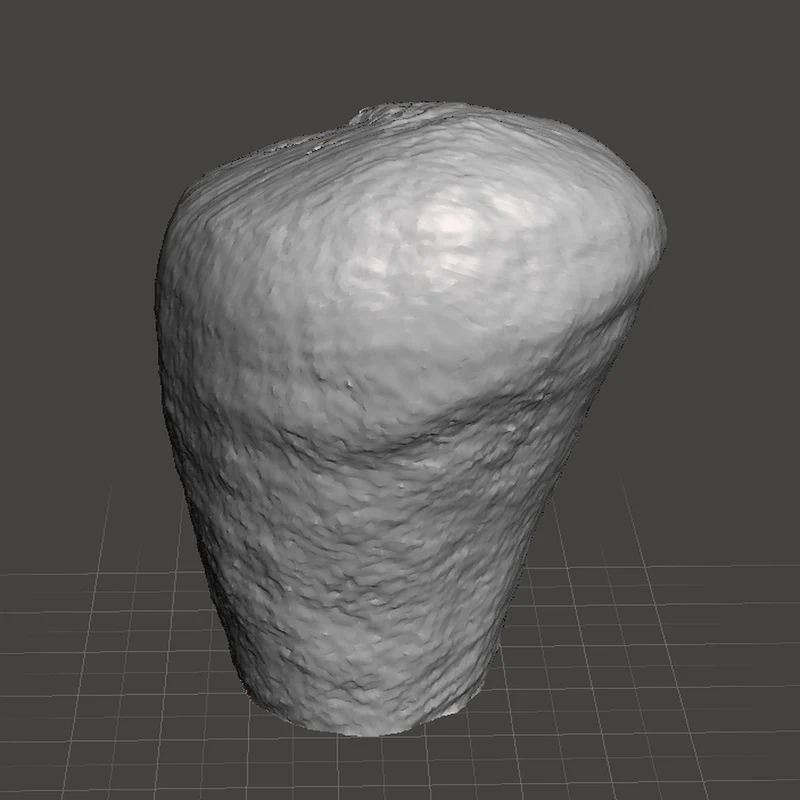

Моя коробка передач Toyota Tacoma поцарапана, и кожа отслоилась. Выглядело это некрасиво, но самое главное, изображение дерева с 6-ступенчатой ​​коробкой передач больше не было видно людям, которые время от времени ездят на моем грузовике и не могут включить задний ход. Я купил замену «шариковой» ручке, и мне не понравилось ее ощущение. Это было неудобно, и только через несколько месяцев изображение дерева исчезло. Мне та��же очень не хватало контуров оригинальной ручки переключения передач, поскольку она хорошо лежала в моей руке и была удобна для длительных поездок. Я не смог найти доступный вариант замены, поэтому мне пришлось проявить творческий подход. Я схватил остатки оригинальной ручки и тщательно отсканировал их с помощью сканера Kinect Xbox360, а затем подправил сетку в Meshmixer. Затем я импортировал его в Fusion360, немного повозился с ним, и вот мы здесь. Наслаждаться!

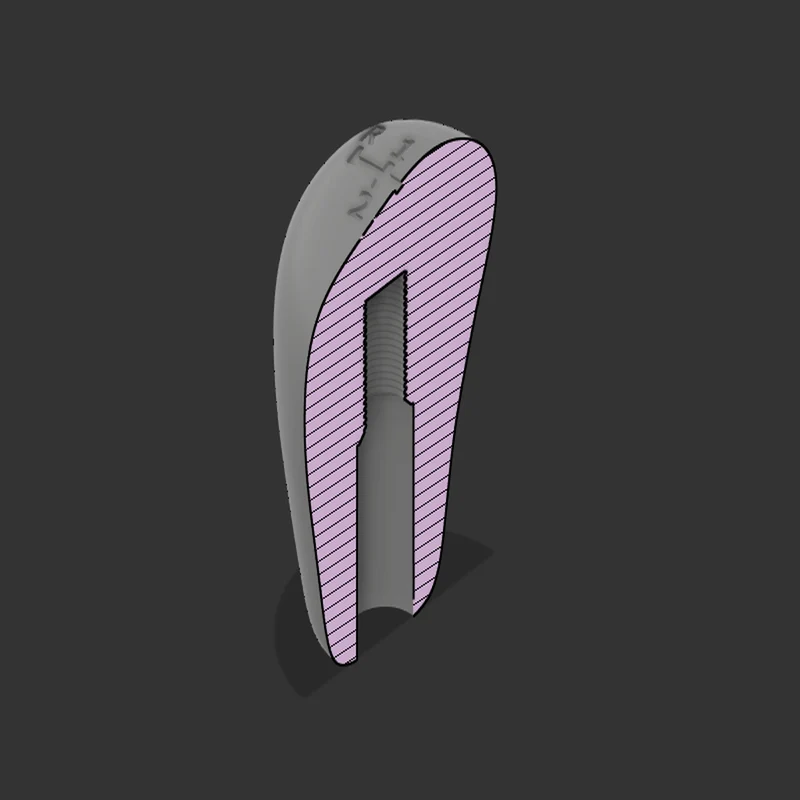

У меня была обычная шестигранная гайка M12 x 1,25, подходящая к рычагу переключения передач, и я сделал версию, подходящую для нее, если вы предпочитаете соединение металл-металл. Просто запустите слайсер и остановитесь на высоте последнего слоя для полости ореха. Вставьте внутрь стандартную шестигранную гайку M12 x 1,25 и возобновите печать. Возможно, вам придется подрезать любую пластиковую кромку небольшим лезвием, чтобы она правильно прилегала, но она должна иметь допустимые допуски.

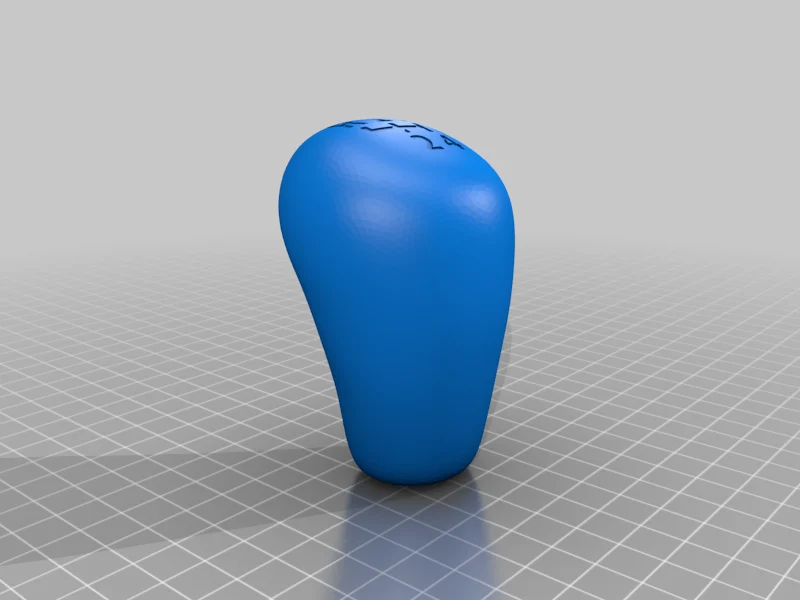

Я загрузил несколько версий. 6-скоростная ручка 6-скоростная ручка + полость под гайку Гладкая ручка Гладкая ручка + полость под гайку

Обновление!

Похоже, для Tacoma и, возможно, других автомобилей существуют другие коробки передач. Я добавил еще несколько: 4 Ручка скорости 4 Ручка скорости + полость для гайки 5 Ручка скорости 5 Ручка скорости + пол��сть для гайки 7 Ручка скорости 7 Ручка скорости + полость для гайки

Обновить

Опубликован запрошенный файл 6-скоростного САПР.

19.03.2024 (немного лучше переименованы и организованы файлы)

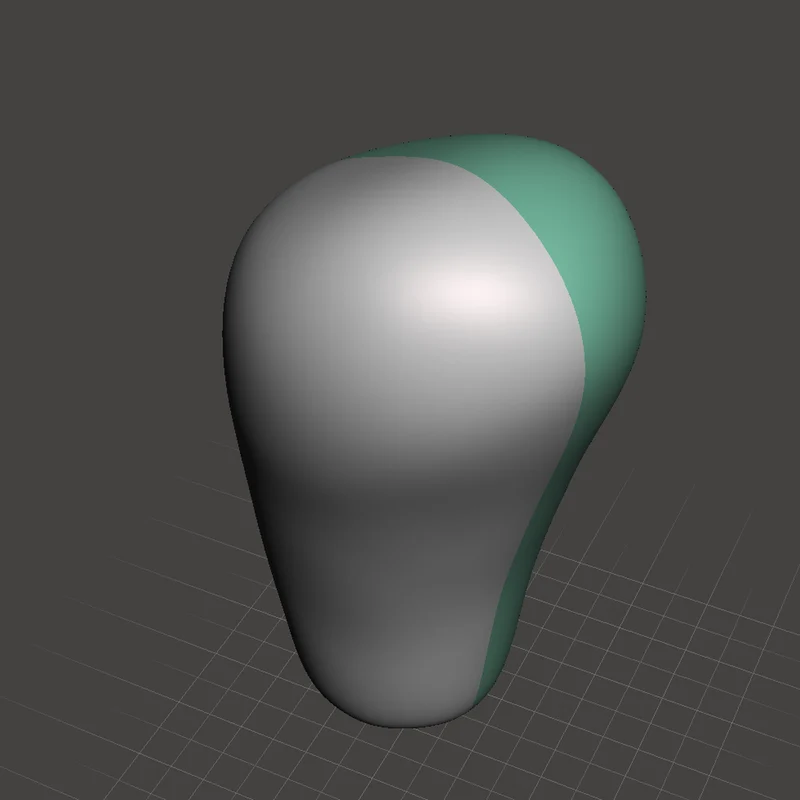

Кроме того, используется немного другая геометрия. Лучшее сглаживание и немного более широкий профиль для лучшей эргономичности.

Не стесняйтесь настраивать и настраивать. Я добавил файлы САПР. Я буду рад увидеть ваши фотографии или ремиксы!

Настройки печати

Я бы посоветовал иметь толщину стенок не менее 4-6 для сопла диаметром 0,4 мм, особенно вокруг резьбы. Я перетянул ручку на прототипе с толщиной стенки 3, и он издал много злых тресков. Кажется, это не повлияло на его функцио��альность, но я подозреваю, что в будущем оно может ослабнуть. (Так и произошло.)

Также я бы посоветовал печатать из PETG или ABS. Я предполагаю, что мои прототипы из PLA станут мягкими и деформируются в летнюю жару, поэтому я, возможно, скоро перепечатаю их в PETG.

— ОБНОВЛЕНИЕ — Нет. Кажется, мой PLA с добавлением дерева по-прежнему остается крепким спустя несколько лет. ЮММВ.

Примечания:

Я напечатал несколько версий, используя широкие поля, чтобы обеспечить адекватное прилегание к кровати, поскольку нижняя часть имеет небольшую площадь поверхности. Если у вас возникли проблемы, переместите деталь на 0,5 мм вниз, чтобы обрезать немного материала, и это должно дать вам достаточно места для работы.

Еще одна мысль, которую я могу рассмотреть во время следующей печати, — это приостановить печать ближе к концу и заполнить промежутки между заполнением песком или мелкой дробью, чтобы придать ручке немного веса, поскольку пластиковые версии кажутся немного пустыми. Версия с гайкой внутри выглядит более массивной, как и ожидалось.

Некоторые напечатали свои изделия со 100% заполнением или смолой, чтобы уменьшить ощущение пустоты.
