Тойота Айго / Пежо Ки

Привет,

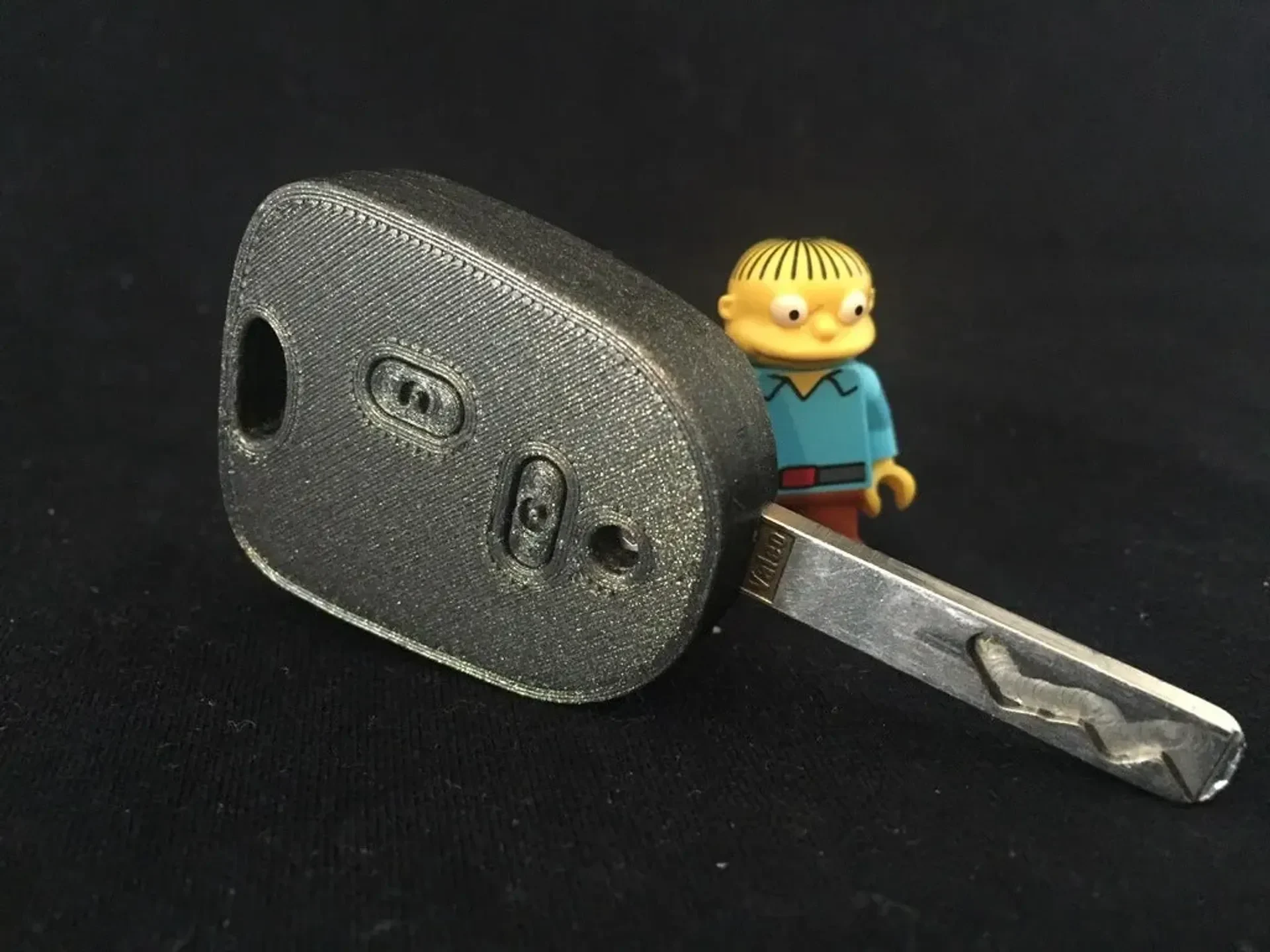

вот чехол для ключа Toyota Aygo, который я сделал для своего друга. Распространенная проблема: через некоторое время кнопки ломаются. Моему другу Айго не менее 10+ лет. На Thingiverse вы найдете только кнопки для 3D-печати. Поэтому я решил все это перепроектировать. Он немного больше оригинального футляра для ключей, но оптимизирован для печати FDM, поэтому опоры не требуются.

Все, что вам нужно:

1 винт M3 (длина 10 мм)
Гайка М3
И ОЧЕНЬ ВАЖНО: — Магнит из оригинального футляра для ключей, иначе двигатель не запустится! поверьте, я усвоил это на собственном горьком опыте :)

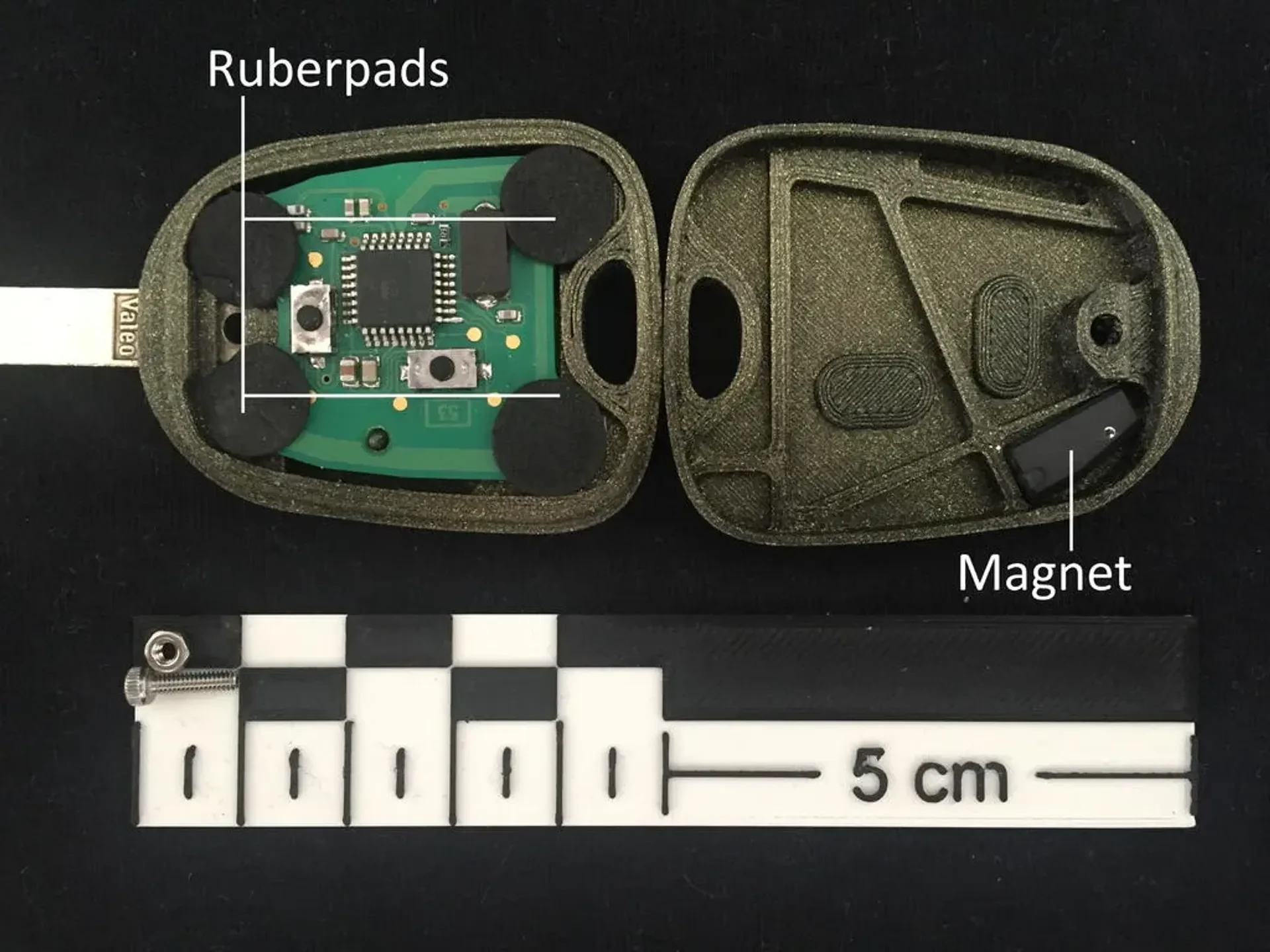

необязательно. Я использовал резиновые прокладки внутри, чтобы маленькая доска не раскачивалась при встряхивании корпуса.

Сборка

Сборка должна быть понятна с картинками, но тем не менее:

Откройте старый ключ и выньте доску, металлический стержень и магнит из оригинального ключа.

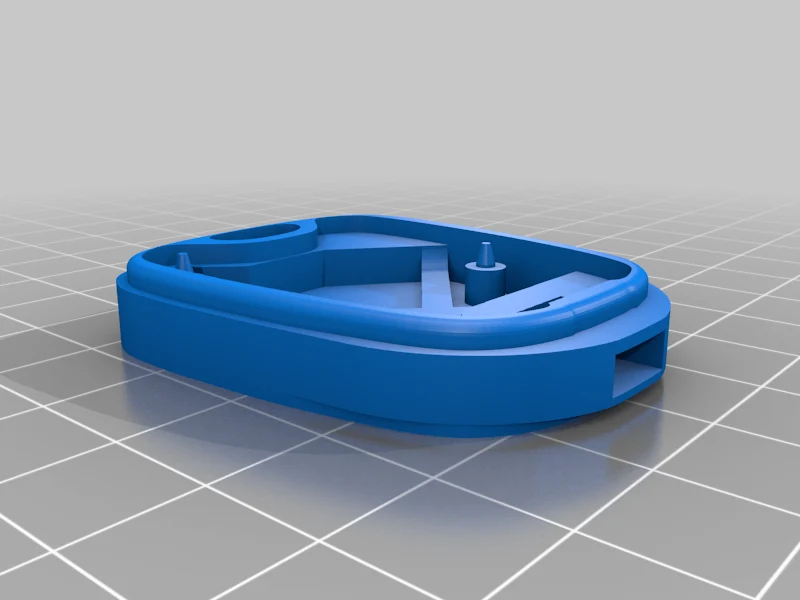

Поместите доску кнопками вверх в нижней половине к штырям.

добавьте резиновые подушечки, если хотите

вставьте металлический стержень в нижнюю половину так, чтобы отверстия для винтов совпали. Он должен быть немного тугим из-за трения.

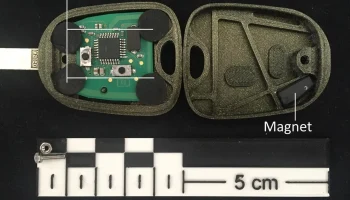

Обязательно поместите магнит в точное положение, как показано на рисунках выше, иначе двигатель не запустится. Это механизм безопасности, поэтому ключи нельзя скопировать слишком просто, например… с помощью 3D-печати ;) Пожалуйста, опробуйте все функции ключа, прежде чем давать его кому-либо: открытие, закрытие и зажигание двигателя. Я не беру никаких гарантий ни на вашу сборку, ни на общую работоспособность вашего ключа (футляра).

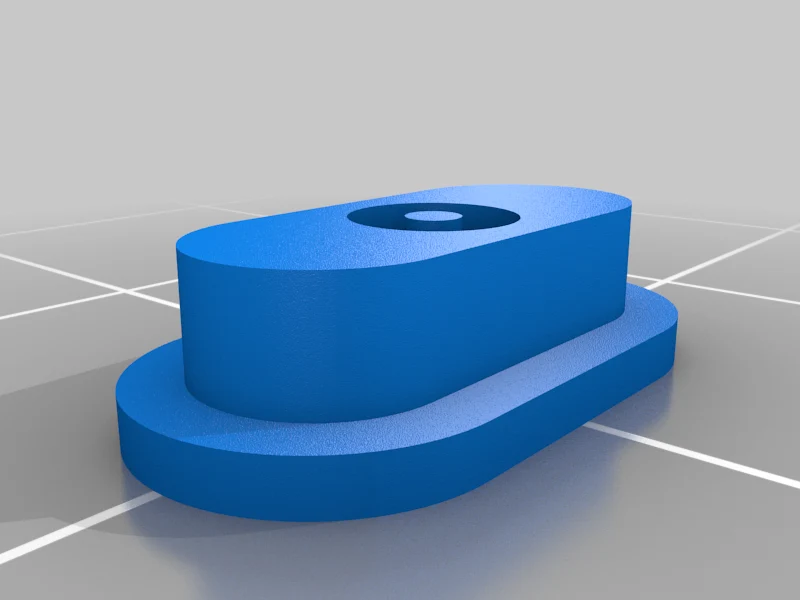

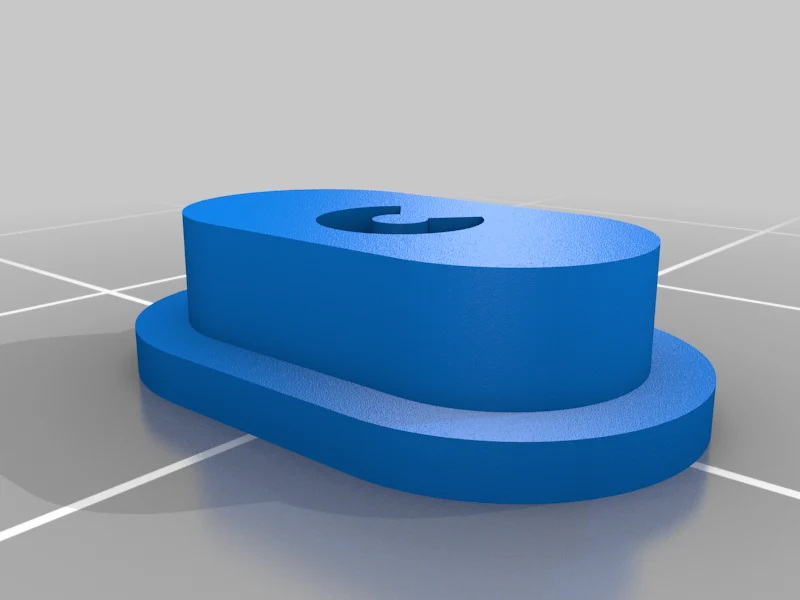

Вставьте кнопки открытия и закрытия, кнопка закрытия показывает закрытый кружок, кнопка открытия — открытый.

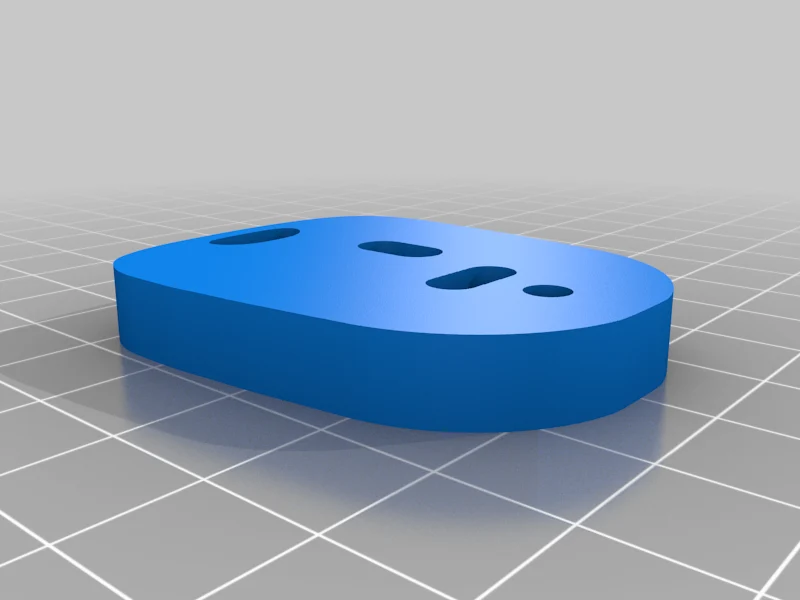

соедините половинки и зафиксируйте все винтом М3. Верхняя и нижняя половины уже должны быть скреплены трением. Я добавил винт, чтобы надежно скрепить металлический стержень и половинки вместе. Хорошая работа. Готово

Я также загружу файл Fusion 360, чтобы вы могли вносить любые изменения или ремиксы по своему усмотрению. Не стесняйтесь оставлять мне отзывы и дайте мне посмотреть ваш отпечаток.

Распечатать инструкции
НОАК

Предварительная настройка качества 0,1 мм в настройках Sclic3r и Prusament PLA

Нить: Das-Filament Grüngold V2
