Линейная распределительная коробка Wago 221 для гибкого пров
Предупреждение по электробезопасности:
Возиться с электрикой опасно и смертельно. Пожалуйста, не пытайтесь использовать эту распределительную коробку, если вы не знакомы с процедурами и правилами электробезопасности, действующими в вашей стране. Ваша безопасность не моя ответственность.
Описание:

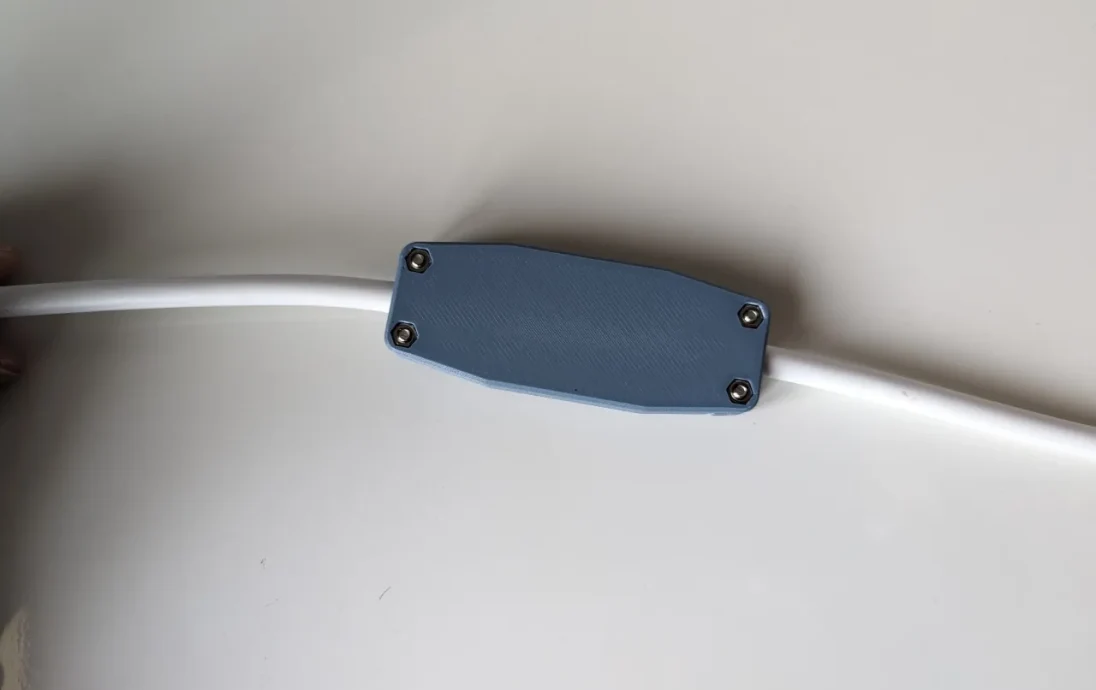

Я заметил, что склонен делать распределительные коробки для разъемов Wago 221… Эта предназначена для гибких проводов (2, 3, 4 и 5 жильных) с использованием линейных разъемов.
Вмещает обычные линейные разъемы Wago 221 (221-2411): https://www.wago.com/gb/installation-terminal-blocks-and-connectors/inline-splicing-connector-with-levers/p/221-2411). Разъемы поддерживают одножильные и многожильные провода, поэтому технически нет необходимости добавлять наконечники для шнурков. Лично я предпочитаю иметь их, но понимаю, что у них есть свои плюсы и минусы. Ваш звонок.

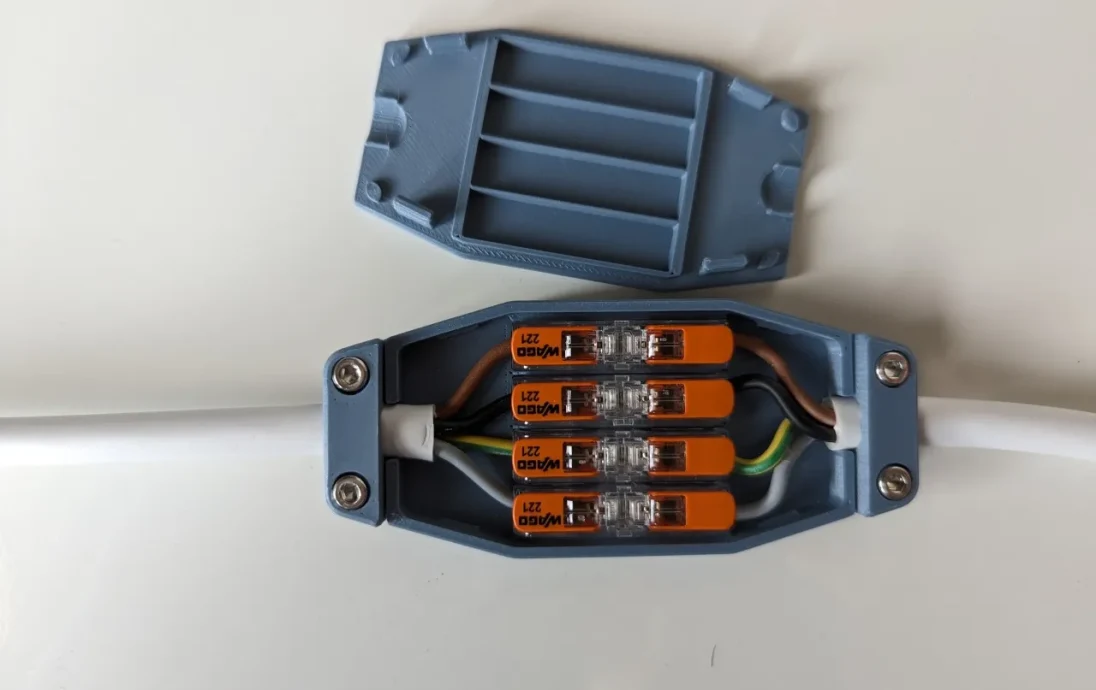

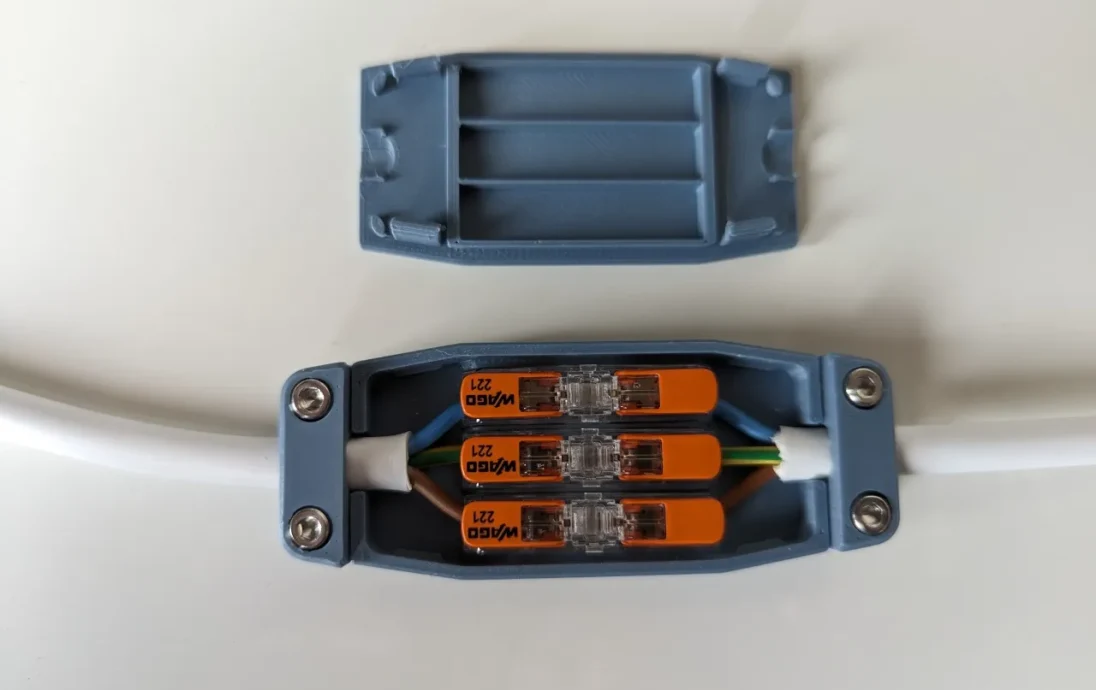

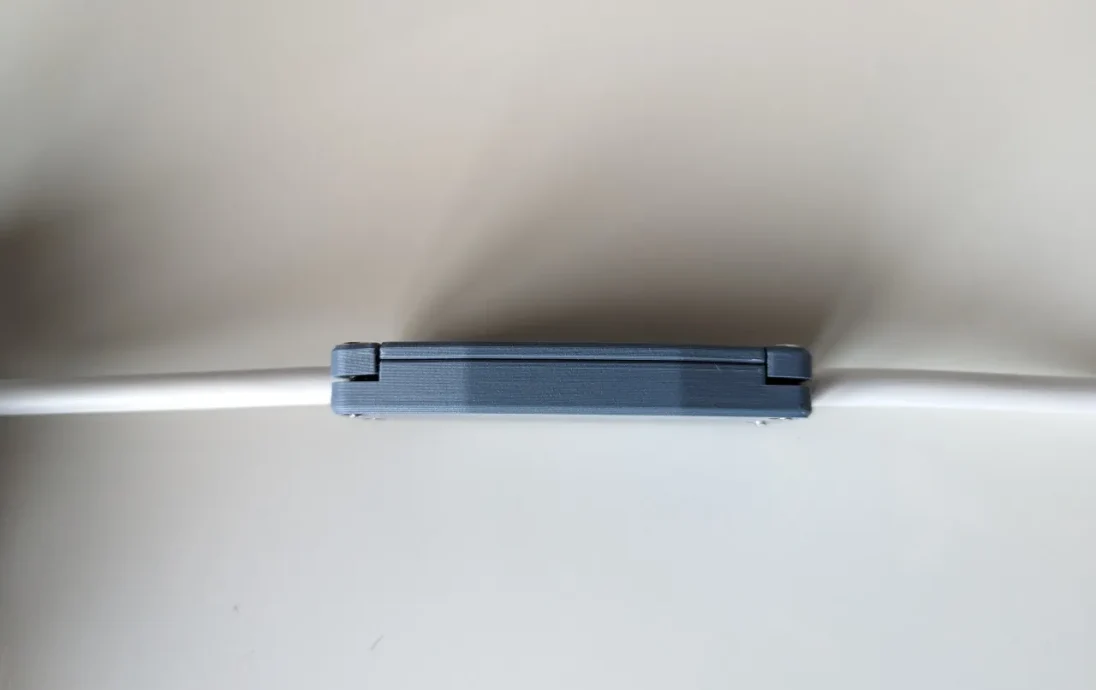

Механизм кабельного ввода и снятия натяжения состоит из независимой крышки с двумя болтами, которые прижимают внешнюю изоляцию кабеля к пилообразному рисунку, удерживая ее на месте. Крышки кабельных вводов не предназначены для завинчивания полностью, достаточно сжимать кабель с достаточной силой, чтобы удерживать его на месте без повреждений (см. фотографии). Для кабелей большего диаметра потребуется больший зазор в крышках.

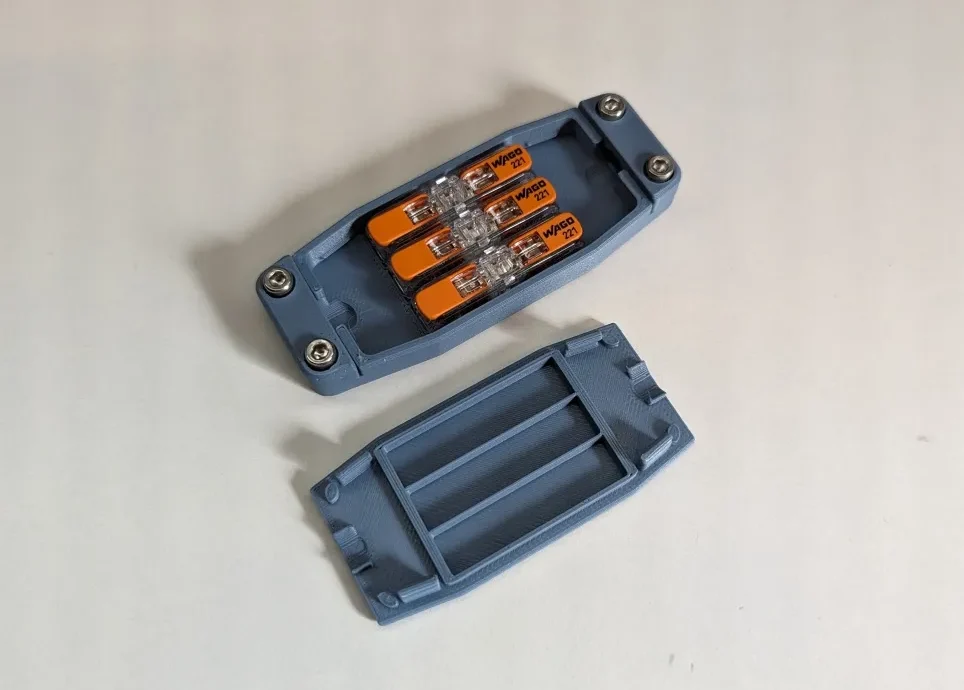

Доступны модели для 2, 3, 4 или 5-жильных гибких проводов сечением 1 мм2 (318*Y) с приблизительными размерами отверстий для проводов. Благодаря механизму снятия натяжения существует некоторый допуск на диаметр проволоки.
Корпус предназначен для многожильных гибких медных проводов на круглой внешней оболочке. Он не будет работать для жестких одножильных проводов, поскольку входное отверстие не подходит для двойного и заземления (возможно, это будет в будущем).

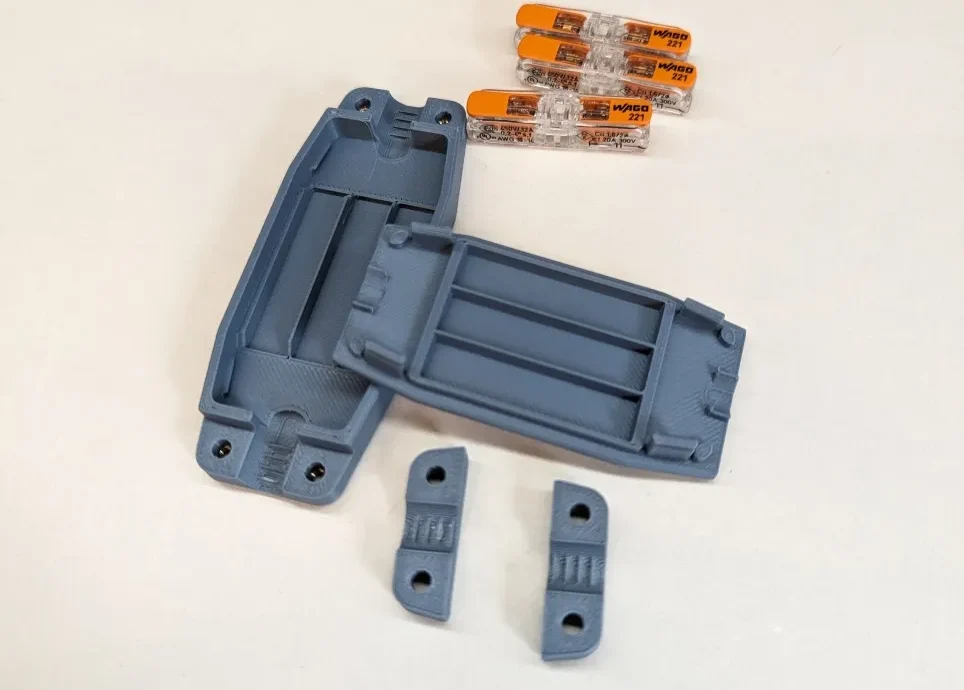

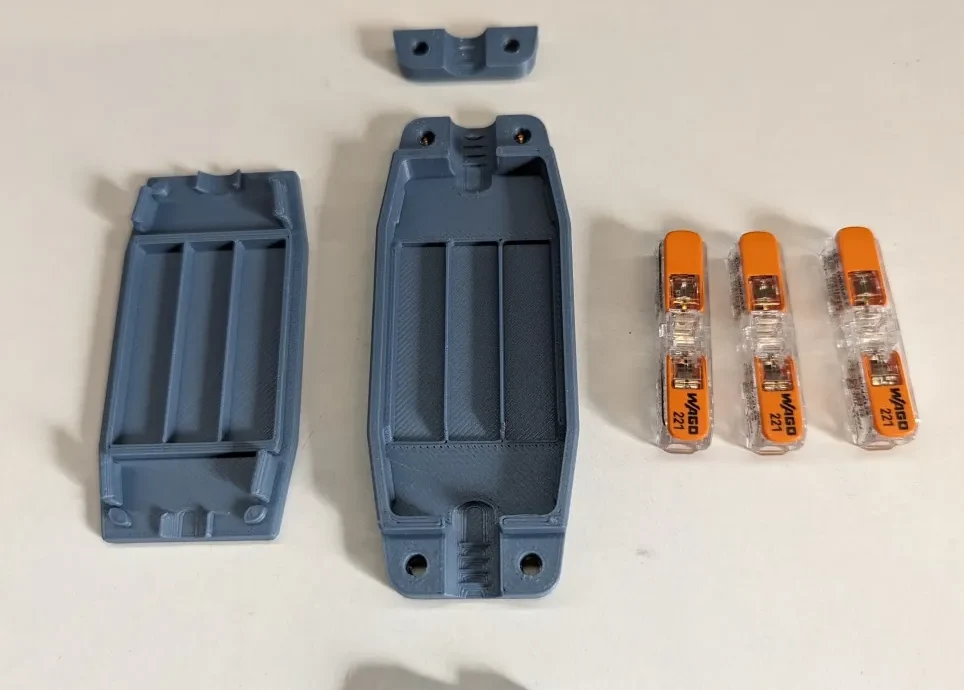

Центральная крышка крепится к коробке с помощью 4 защелок. Они были разработаны для надежной установки и нечастого использования, поскольку распределительная коробка обычно устанавливается и не используется в течение длительного периода времени.
Если вы хотите просмотреть другие мои корпуса для разъемов Wago, см. ниже:
Компактные 2 винта M3
Компактная модель для 3-х проводов и Wago 212-413.
Встроенный корпус для Wago 212-2411 (этот)
Встроенный корпус для Wago 212-2411 с отверстиями для винтов
Инструкции

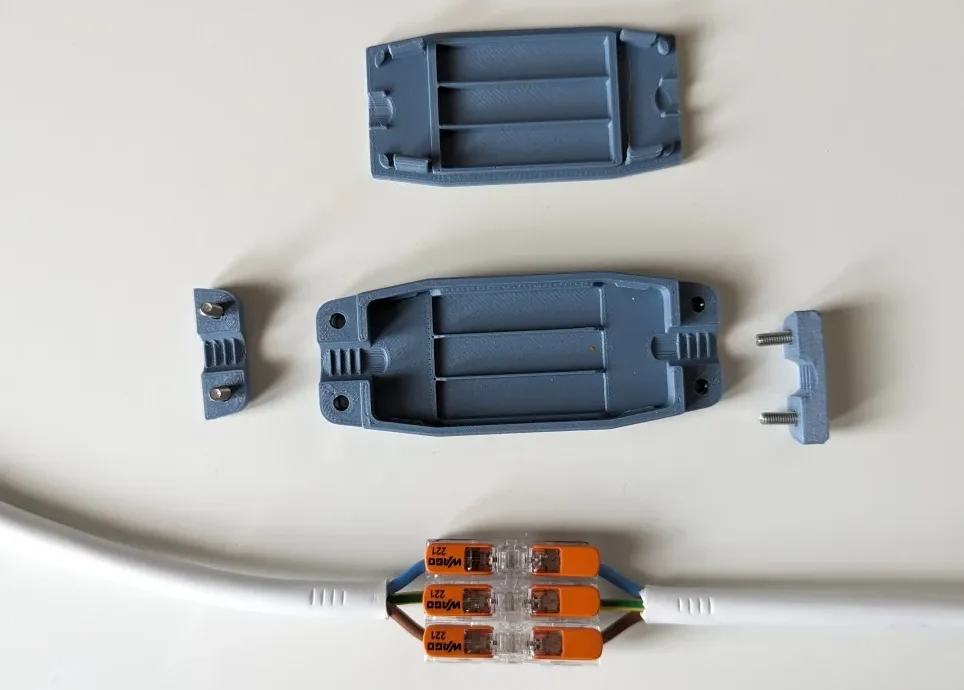

Полностью ослабьте зажимы для снятия натяжения на обоих концах корпуса и поднимите крышку.
Зачистите и соедините один гибкий провод, убедившись, что зажим для снятия натяжения захватывает внешний изо��яционный материал.
Убедитесь, что разъемы Wago правильно расположены в своих карманах.
Слегка установите зажим для снятия натяжения гибкого провода.
Зачистите и подсоедините противоположный гибкий кабель, а затем противоположный зажим для снятия натяжения, убедившись, что он подходит к внешней изоляции гибкого кабеля.
Убедитесь, что разъемы Wago правильно расположены в своих карманах.
Плотно прижмите зажимы для снятия натяжения — их не нужно полностью затягивать — им достаточно лишь захватить внешнюю изоляцию, чтобы гибкие провода не натягивались на разъемы.

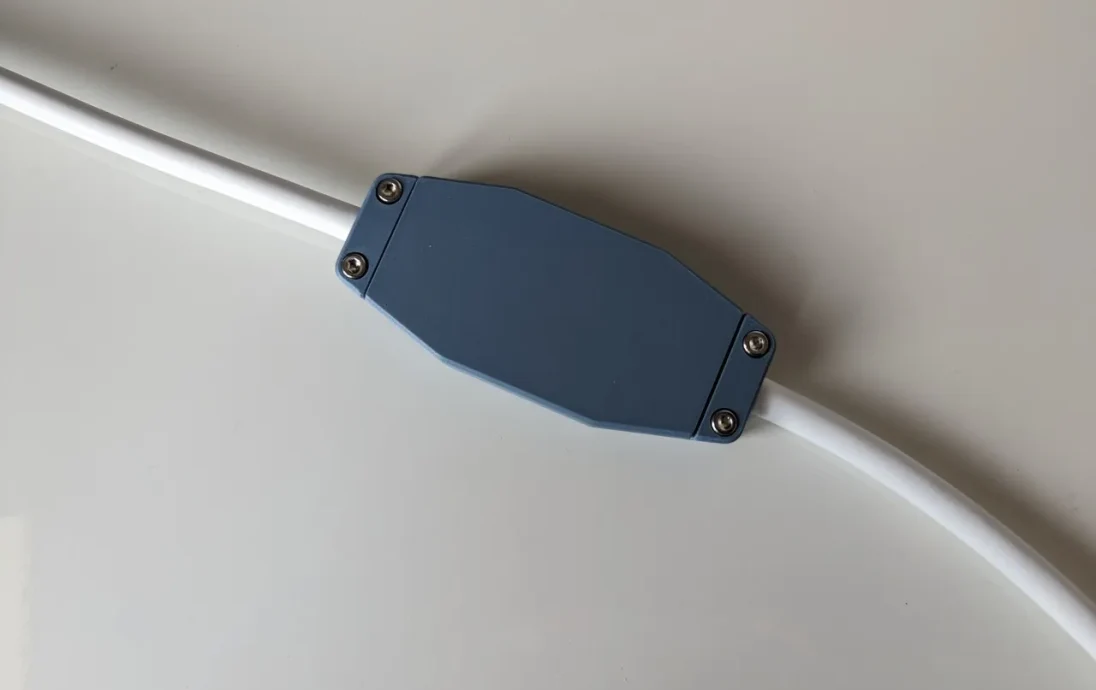

Установите крышку на место.
Сделанный.
Дополнительные особенности конструкции
Кабельный ввод и механизм снятия натяжения допускают некоторый допуск по диаметру провода.

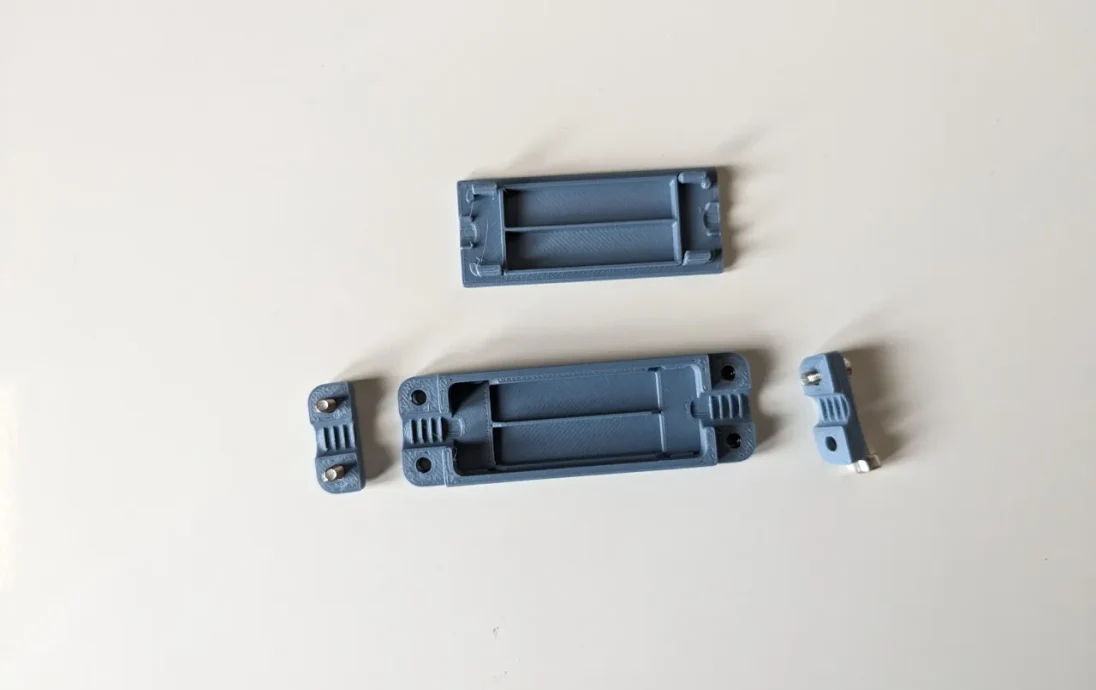

Механизм снятия натяжения удерживается двумя винтами M3 и гайками на нижней стороне.
Разъемы Wago «фиксируются на месте», поэтому они не перемещаются после установки крышки.
