Распределительная коробка Wago 221-413 для 3-х гибких провод

Предупреждение по электробезопасности:

Возиться с электрикой опасно и смертельно. Пожалуйста, не пытайтесь использовать эту распределительную коробку, если вы не знакомы с процедурами и правилами электробезопасности, действующими в вашей стране. Ваша безопасность не моя ответственность.

Описание:

Мне нужна была распределительная коробка для 4-жильного гибкого провода, и вместо того, чтобы пойти в магазин и купить ее, я решил потратить несколько десятков часов и кусок нити на прототипирование, чтобы спроектировать и построить свою собственную. Если вы скрываетесь за этим сайтом, вы поймете.

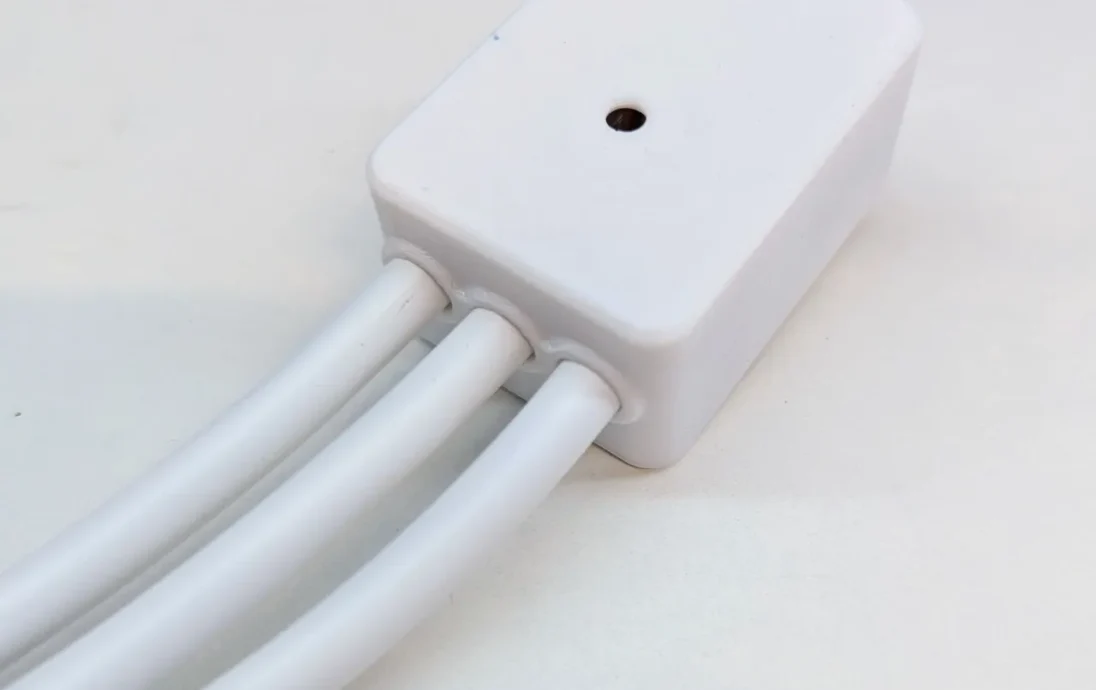

Это компактная вариация исходной модели, дополнительно модифицированная для поддержки 3-проводных разъемов Wago (221-413).

Если вы хотите просмотреть другие мои корпуса для разъемов Wago, см. ниже:

Компактные 2 винта M3

Компактная модель на 3 провода и Wago 212-413 (вот эта)

Линейный корпус для Wago 212-2411

Встроенный корпус для Wago 212-2411 с отверстиями для винтов

Стандартная версия имеет 4 болта, удерживающих крышку, и, следовательно, немного другую внутреннюю конфигурацию из-за опор для болтов.

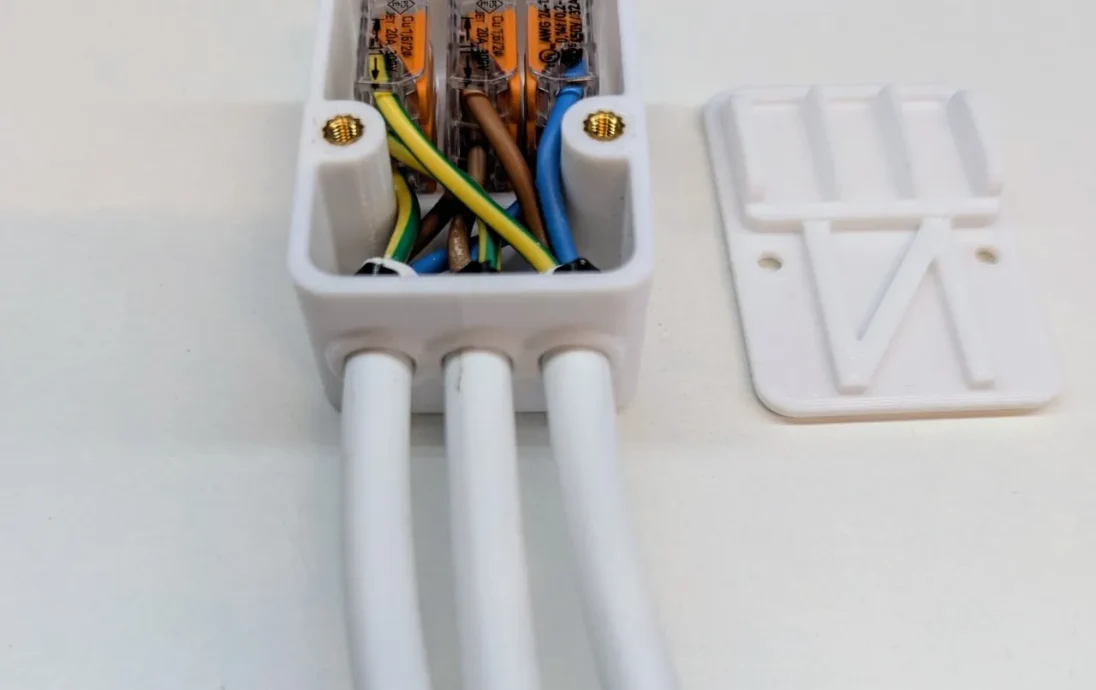

Вмещает обычные трехконтактные разъемы Wago 221 (221-413: https://www.wago.com/gb/installation-terminal-blocks-and-connectors/splicing-connector-with-levers/p/221-413). Разъемы поддерживают одножильные и многожильные провода, поэтому технически нет необходимости добавлять наконечники для шнурков. Лично я предпочитаю иметь их, но понимаю, что у них есть свои плюсы и минусы. Ваш звонок.

Доступны модели для 3-, 4- или 5-жильных гибких проводов сечением 1 мм2 (318*Y) с соответствующими размерами отверстий для проводов. Для других типов проводов (другое сечение жил или изоляция) потребуется регулировка отверстий для ввода проводов.

Доступны варианты с нижним или боковым вводом провода (снизу, снизу-снизу, сбоку).

Корпус предназначен для многожильных гибких медных проводов. Вероятно, это не подойдет для жестких одножильных проводов из-за пространства и особенностей прокладки, а отверстие для ввода провода не подходит для двойного и заземления. Последнее легко исправить. Первое требует некоторых экспериментов.

Крышка крепится к коробке с помощью термовставок с резьбой M3 (они очень хорошие https://cnckitchen.store/products/gewindeeinsatz-threaded-insert-m3-standard-100-stk-pcs). Для болтов необходима резьба минимум около 5 мм. 10 мм работает нормально

Инструкции

Будьте терпеливы. Это кропотливая работа, особенно с стержневым ящиком 3x, у которого меньше всего места. Корпус спроектирован компактным, а это значит, что места для работы мало.

Вставьте кабельные стяжки, чтобы закрепить провода, но не затягивайте их. Возможно, вам придется использовать маленькие острогубцы, чтобы выловить их, даже если углы закруглены.

Вставьте один гибкий провод, зачистите внешнюю изоляцию так, чтобы кабельная стяжка захватила его. Зачистите каждый провод до нужной длины как можно ближе, учитывая, что не все провода будут иметь одинаковую длину.

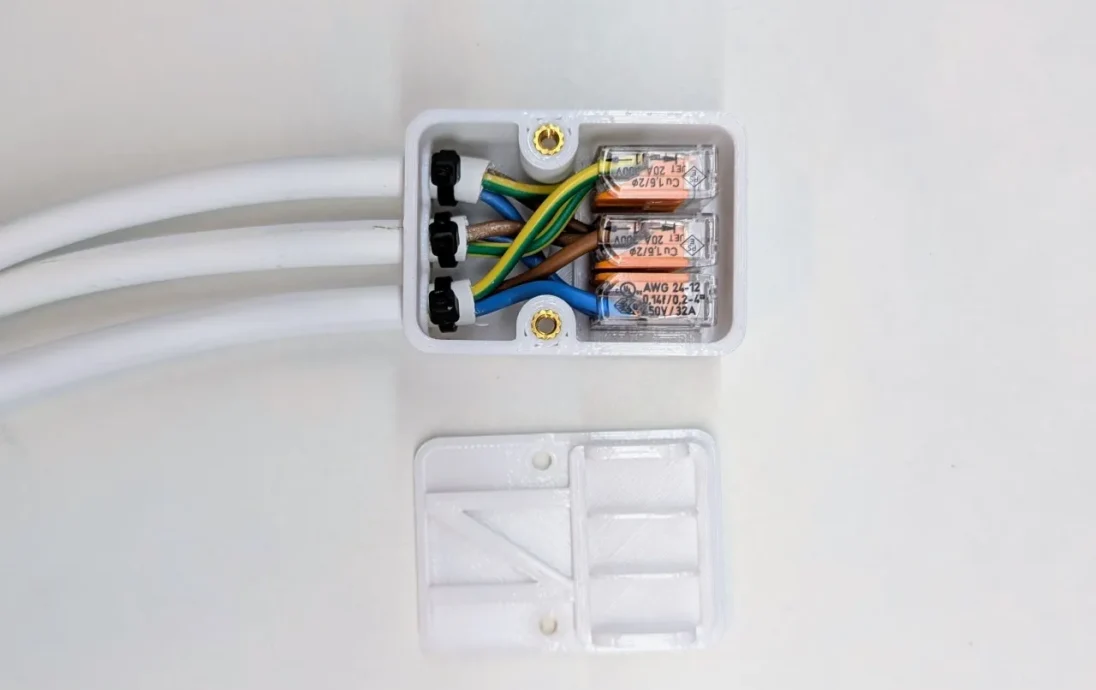

Как только провода будут обрезаны до нужной длины, вы можете вставить гибкий кабель дальше в коробку и подключить провода к вагонам снаружи коробки. Это дает гораздо больше места для работы.

Подсоедините провода к вагонам, убедитесь, что они снова вставлены, а провод находится в правильном месте. Пока не затягивайте кабельную стяжку!

Вставьте другой гибкий провод и повторите процедуру, описанную выше.

Если оба гибких провода на месте, тележки помещаются в карманы, а внешняя изоляция закрывает опору кабельной стяжки, начните затягивать кабельные стяжки, убедившись, что все остается на месте. Когда все будет на месте, полностью затяните кабельные стяжки и обрежьте излишки с помощью кусачек.

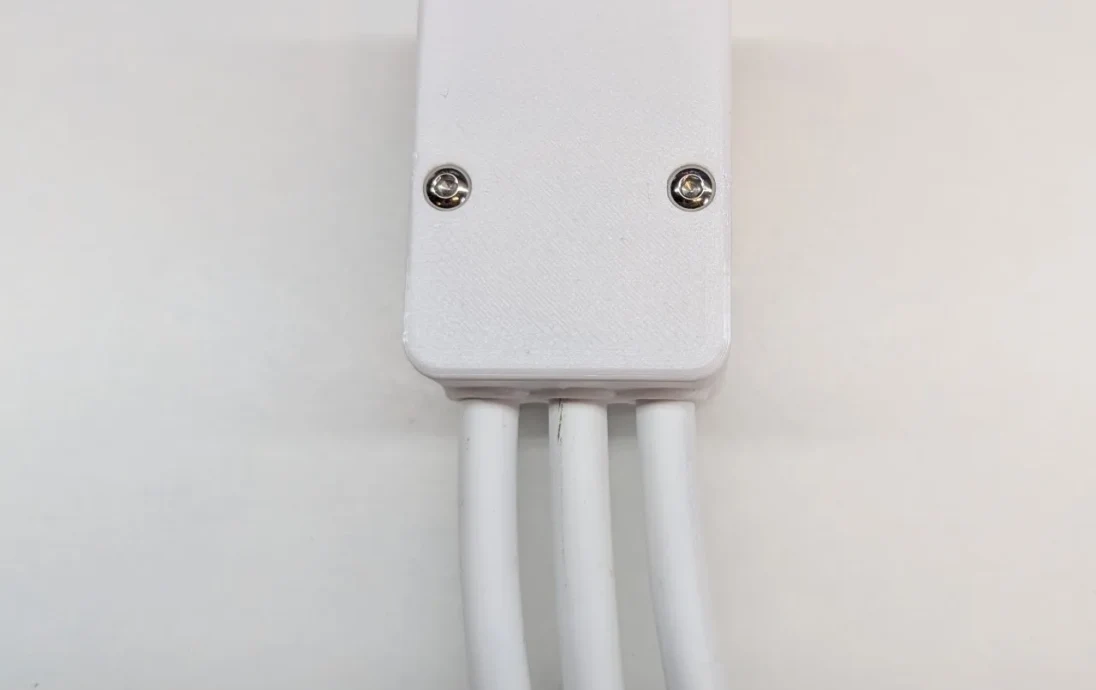

Установите и закрутите крышку.

Сделанный.

Дополнительные особенности конструкции

Плотное отверстие для ввода кабеля для ограничения попадания пыли

Прорезь для кабельных стяжек внутри для облегчения прокладки кабеля

Отверстия для крепления винтов с потайной головкой

Угловой радиус позволяет легко закручивать кабельную стяжку

Разъемы Wago «фиксируются на месте», поэтому они не перемещаются после установки крышки.
