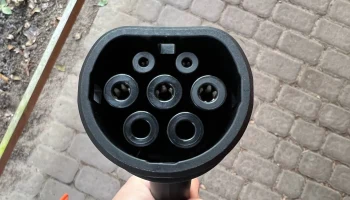

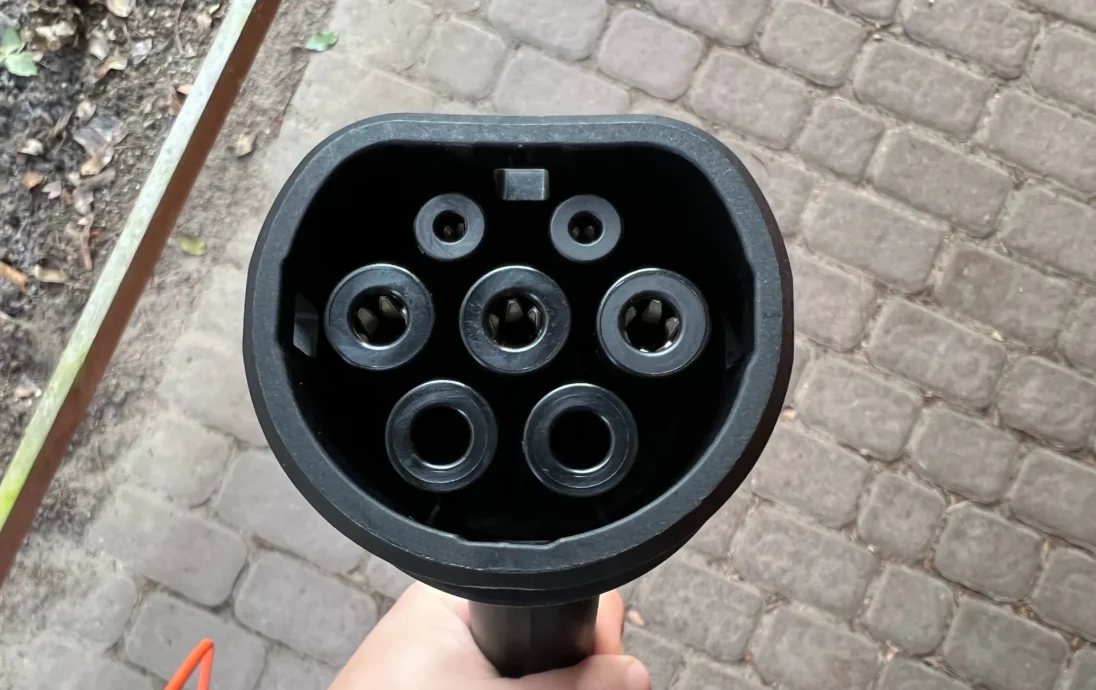

Держатель вилки для зарядки электромобилей типа 2

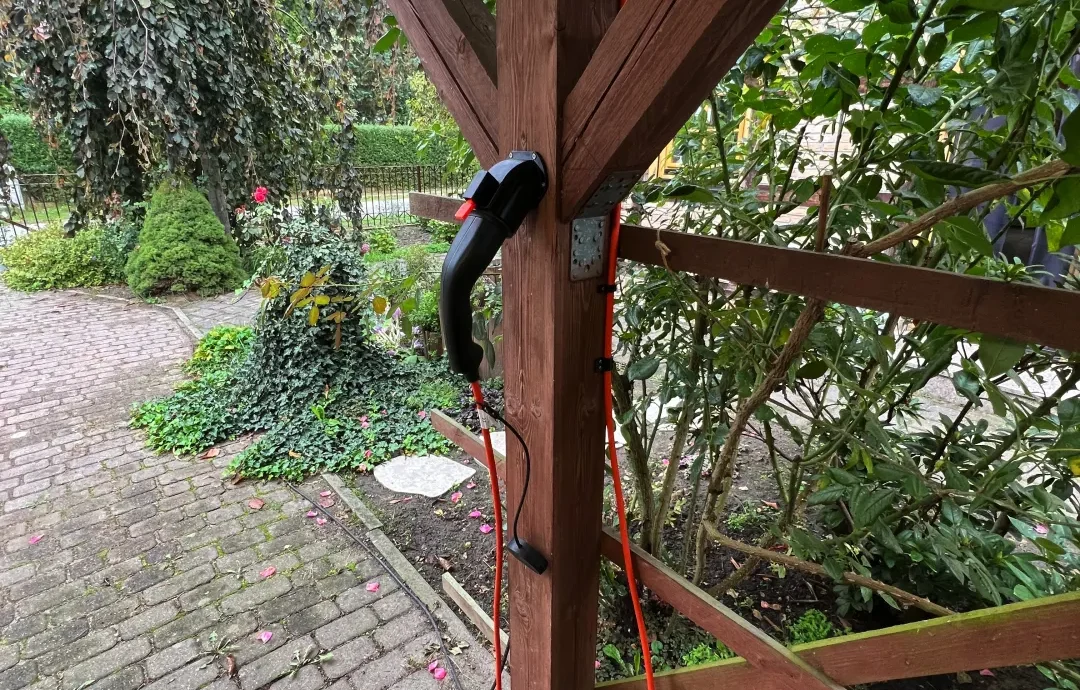

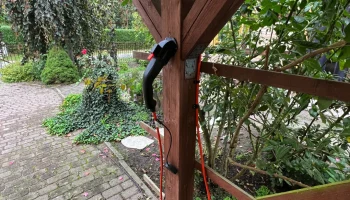

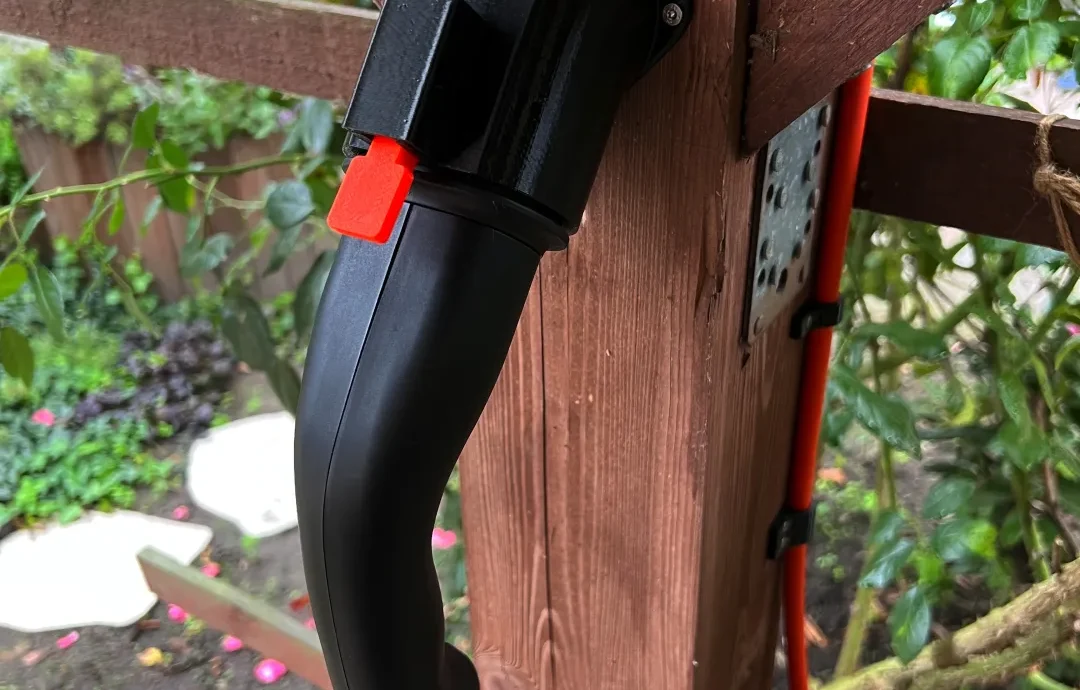

Это ремикс настенного держателя зарядной вилки SplinterPrinter Type 2. Я оставил механизм освобождения вилки прежним, но снял хомут кабеля, так как кабель просто свисает вниз. Я также уменьшил размер настенной монтажной пластины, потому что оригинал не поместился на деревянной балке в моем навесе для машины.

Что еще вам нужно

Помимо распечатанных деталей вам понадобится деревянная или металлическая ось толщиной 3 мм (например, гвоздь) и небольшая пружинка (например, от шариковой ручки). Вам также понадобятся четыре винта с потайной головкой (диаметром 3,5 мм), чтобы закрепить все это на стене.

Версии детали

Распечатайте закрытый вариант держателя, если в него может попасть дождевая вода. В противном случае распечатайте открытый держатель, чтобы сэкономить немного материала.

В ор��гинальной конструкции предусмотрена пружина диаметром 5 мм, которой у меня под рукой не оказалось. Шариковая ручка, которую я разобрал, имела пружину с внутренним диаметром 3,4 мм. Я включил обе версии рычага.

Настройки печати

Распечатайте детали в такой ориентации:

Я напечатал их в Prusament PETG (держатель и крышка) и экструдере PETG (рычаг). PLA, вероятно, тоже подойдет, если держатель используется только в помещении. Используйте нить, устойчивую к ультрафиолетовому излучению (например, ASA), если она подвергается воздействию прямых солнечных лучей.

размер сопла: 0,6 мм
высота слоя: 0,3 мм
заполнение: 15%
поддержка: нет
край: нет
рабочая пластина: с подогревом, текстурированная

Сборка

Отрежьте гвоздь толщиной 3 мм (или что-нибудь еще, что вы используете в качестве оси) до длины 18 мм. Обрежьте пружину до длины около 15 мм. Наденьте пружину на рычаг. Пропустите ось через держатель и рычаг. Наденьте крышку на держатель, одновременно сжимая пружину с помощью плоской отвертки. Закрепите собранный держатель на стене с помощью четырех винтов с потайной головкой диаметром 3,5 мм.

Модификация

Я включил файлы STEP для каждой части. А также файл Fusion 360. Есть три параметра, которые управляют монтажными отверстиями и пружиной рычага. На каждой вкладке вы можете нажать «Изменить» > «Изменить параметры», чтобы изменить значения.

После этого вы можете распечатать измененные файлы, щелкнув правой кнопкой мыши по компоненту и выбрав «Сохранить как сетку», выберите STL или 3MF, установите для параметра «Уточнение» значение «Высокое» и нажмите «ОК».

Альтернативно вы также можете выбрать «Экспорт...», выбрать тип файла STEP и нажать «ОК». PrusaSlicer 2.5.0 и более поздних версий также может читать эти файлы.

Если вам нравится эта модель, вы можете или. Спасибо.
