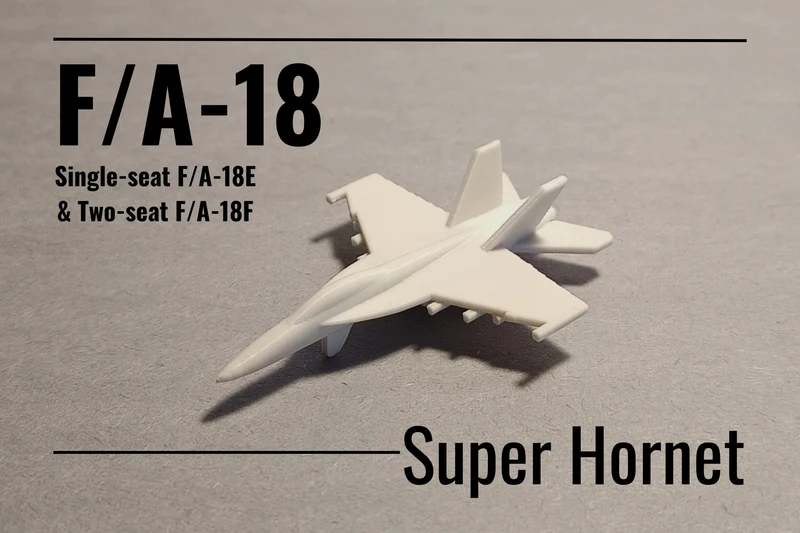

Микрореактивный истребитель F / A-18 E / F Super Hornet, распечатанный на месте

О F/A-18 Super Hornet

Boeing F/A-18E и F/A-18F Super Hornet — серия американских сверхзвуковых двухмоторных палубных многоцелевых истребителей, созданных на базе McDonnell Douglas F/A-18 Hornet. Super Hornet находится на вооружении вооруженных сил США, Австралии и Кувейта.

Ударный истребитель, способный выполнять задачи класса «воздух-воздух» и «воздух-земля/поверхность», Super Hornet имеет внутреннюю 20-мм поворотную пушку M61A2 и может нести ракеты «воздух-воздух», «воздух-поверхность» и множество других видов вооружения. Дополнительное топливо можно перевозить в пяти внешних топливных баках, а самолет можно сконфигурировать как бортовой заправщик, добавив внешнюю систему дозаправки в воздухе. Разработанный и первоначально произведенный компанией McDonnell Douglas, Super Hornet впервые поднялся в воздух в 1995 году.

Также был разработан вариант радиоэлектронной борьбы EA-18G Growler. Хотя официально он называется «Супер Хорнет», в ВМС США его обычно называют «Носорог».

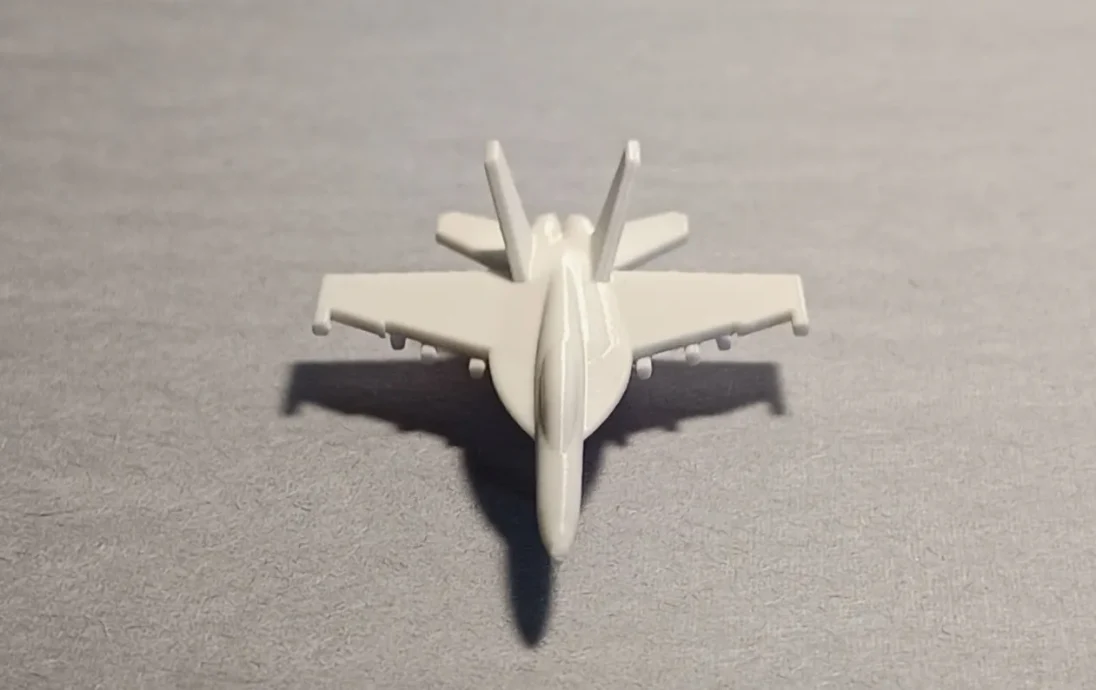

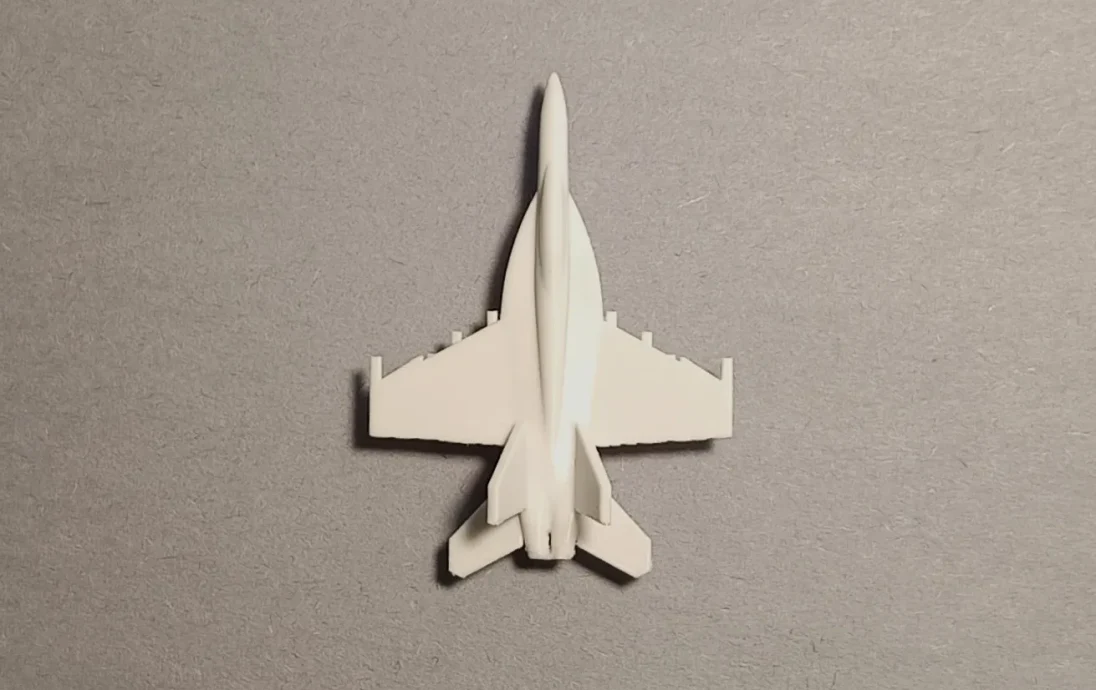

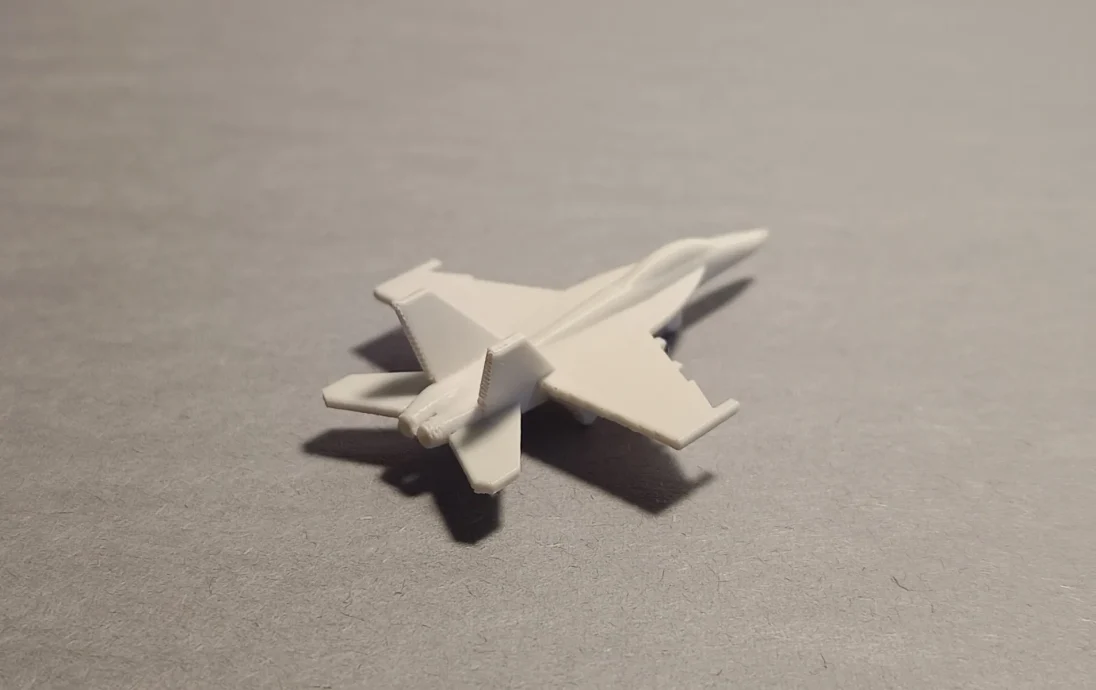

О самой модели

В Интернете можно найти сотни моделей истребителей.

Однако некоторые из них являются точной копией самой машины, но такие модели не подходят для 3D-печати (из-за тонких крыльев, сложных двигателей и шасси для нее нужны тонны опор и т. д.).

С другой стороны, есть простые модели самолетов, которые легко распечатать, но они уже не представляют собой оригинальный самолет.

Я изо всех сил старался создать нечто среднее: модель, которую легко распечатать и которая будет выглядеть как настоящий самолет. Я потратил много времени, чтобы отрегулировать толщину крыла, приемлемую конструкцию шасси и оптимальный способ избавиться от штатных опор и сделать самолет настолько надежным, чтобы даже человек, не интересующийся авиацией, мог заметить разницу между несколькими моделями.

Печать

Настройки высокого качества, высота слоя 0,12-0,15 мм (я использую 0,12 мм)

Сопло 0,4 мм

НЕТ поддержки (если вы не выберете версию без них)

100 % заполнение

Я рекомендую использовать плот, чтобы модель не отклеилась в середине печати.

Печать (на моем 3D-принтере) занимает от 1 часа до 1 часа 40 минут в зависимости от настроек, эффективности принтера и размера струи.

Я рекомендую НЕ уменьшать модель, поскольку некоторые детали (воздухозаборники, двигатели, носовая часть) могут быть деформированы или даже не напечатаны, поскольку станут слишком тонкими для слайсера и принтера. Я также не гарантирую хороших результатов при масштабировании.

Очистка модели

Вот небольшая инструкция, как удалить ненужные детали после печати.

На фотографиях изображен МИГ-29, но инструкция применима ко всем моделям.

Сначала снимаем плот с помощью бокорезов.

Затем найдите просветы в крыльях (отмечены красными стрелками). Не забывайте о двигателях и стабилизаторах.

ВНИМАТЕЛЬНО ломайте опоры плоскогубцами, руками не р��комендую, так как крыло может сломаться по слоям, а не там, где должно быть.

Помните, что даже если это произойдет, нет необходимости повторно распечатывать модель. Иногда достаточно приклеить крыло суперклеем.

Также можно загладить крылья небольшим напильником или наждачной бумагой, а струны поджечь зажигалкой.

Дополнительная информация

Если вам нравятся мои микросамолеты, пожалуйста, оставьте приятный комментарий. Я работаю над новыми поделками, которые скоро выложу. Буду признателен, если вы поделитесь со мной своими идеями относительно новых истребителей или чего-то совершенно иного. Я открыт для ваших предложений.

Сразу отмечу, что я не профессионал и к созданию моделей для 3D-печати отношусь как к хобби. Поэтому прошу вашего понимания к моей работе.

Желаю вам удачной печати и море удовольствия!
