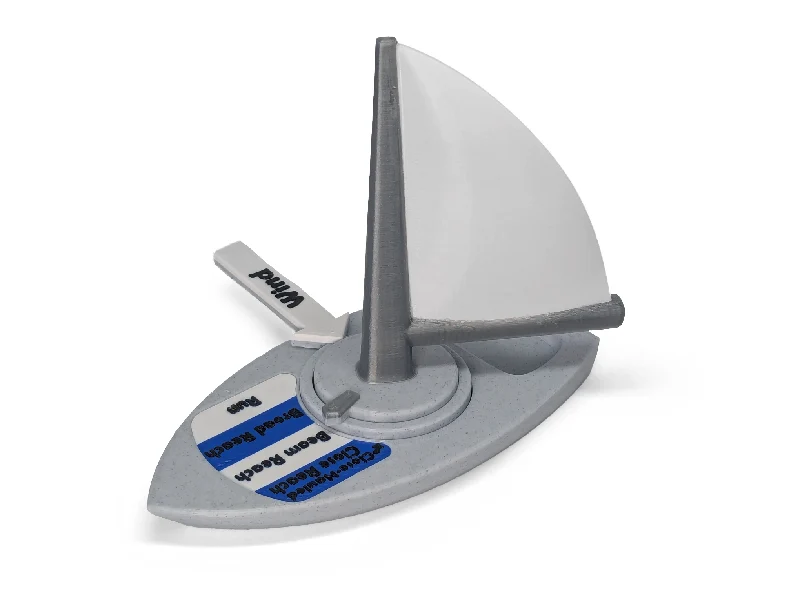

Модель парусника с саморегулирующимся парусом - образовательная

Введение

Я преподаю парусный спорт начинающим и разработал эту модель, чтобы помочь моим ученикам понять точки плавания. Ориентация ветра, парусов и корпуса определяют точку паруса лодки. К сожалению, многие из моих студентов сталкиваются с этой концепцией. Их часто замедляет жаргонизм, и основная идея теряется. Эта модель создана для того, чтобы избежать жаргона и научить кинестетичес��и управлять парусом прямо на ладони.

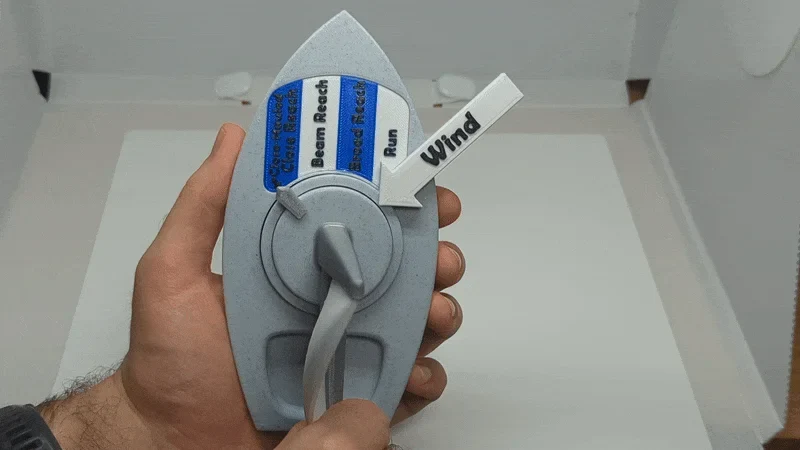

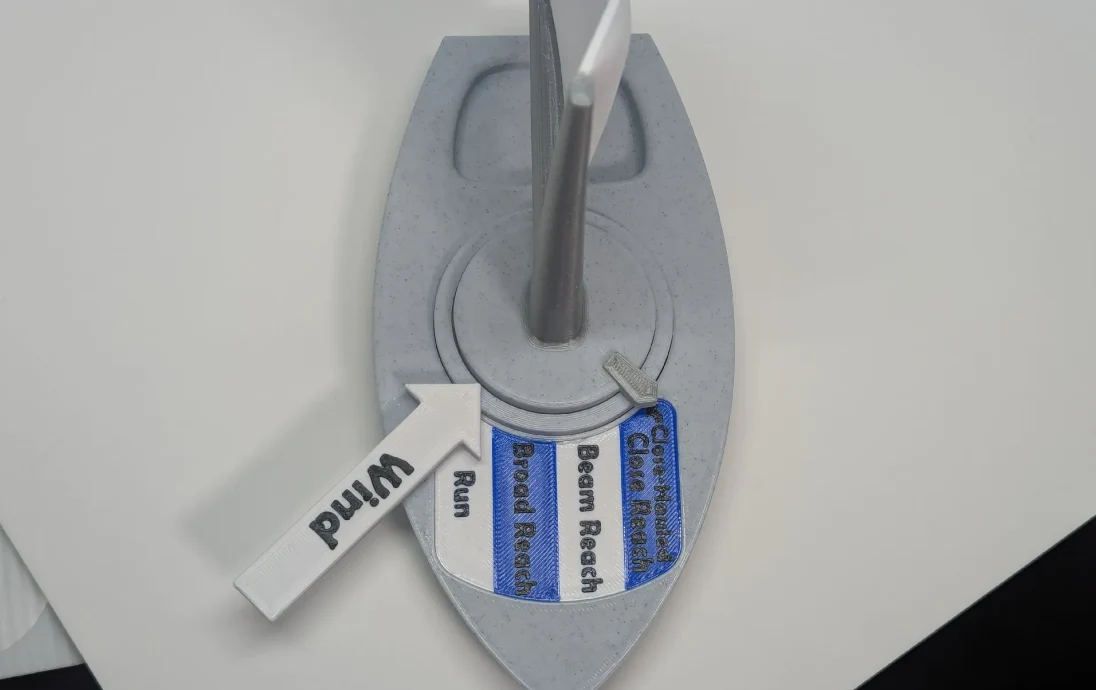

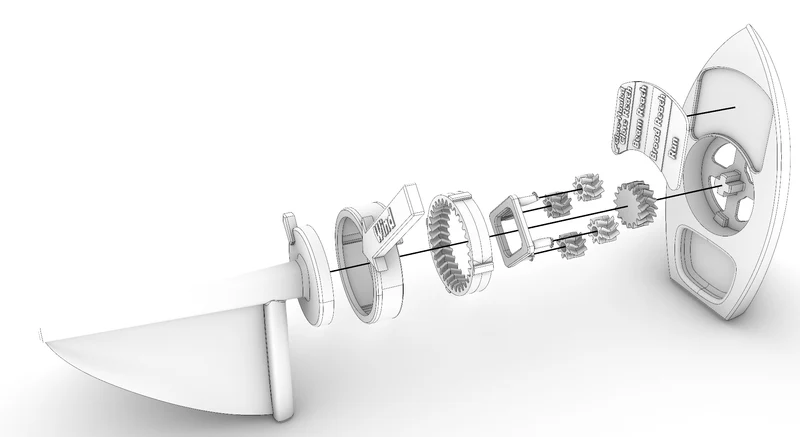

Модель ориентирует ветер, паруса и корпус друг относительно друга с помощью коробки передач. Они механически заблокированы, поэтому парус всегда находится в правильном положении. Индикатор циферблата считывает текущую точку плавания лодки. Обратите внимание, что стрелка ветра указывает на истинный ветер, а не на видимый ветер.

Если вы хотите узнать больше о том, как я это разработал, вы можете прочитать об этом на моем личном сайте.

Печать

Некоторые принтеры испытывают проблемы с коробкой передач печати на месте, поскольку у нее смещение детали составляет всего 0,01 дюйма (0,25 мм). Если у вас бюджетный принтер, возможно, вам сначала потребуется настроить его.

Я использовал только послойное изменение цвета, поэтому результаты, подобные изображению, можно получить без многоцветного 3D-принтера.

На «Парусе» и «Стреле ветра» требуются опоры. На остальных частях опоры не требуются.

Сборка

Требуется клей. Я рекомендую гель-суперклей.

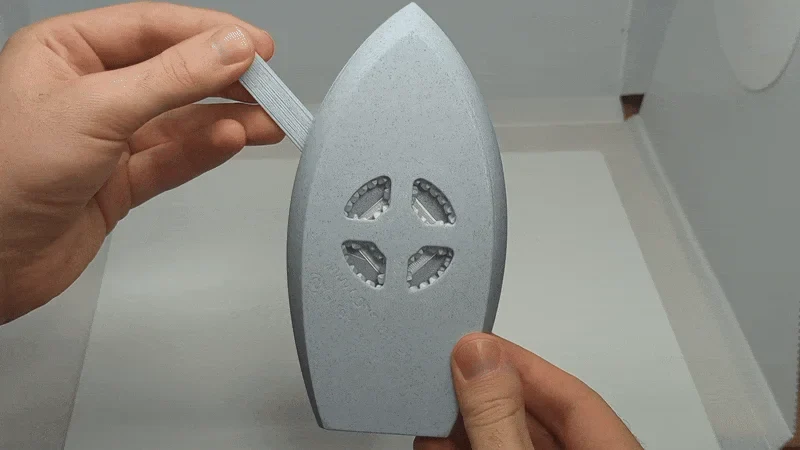

Перед сборкой проверьте наличие всех деталей. Убедитесь, что вы удалили весь поддерживающи�� материал и что редуктор вращается свободно.

Нанесите клей на поверхность пурпурного цвета, затем вставьте табличку Points of Sail в корпус лодки.

Нанесите клей на поверхность пурпурного цвета. Выровняйте поверхности синего цвета, а затем вставьте коробку передач в стрелку ветра. Следите за тем, чтобы на зубьях шестерен не было клея.

Поворачивайте коробку передач до тех пор, пока синие детали не совместятся с синей линией .

Нанесите клей на поверхность пурпурного цвета. Выровняв коробку передач согласно предыдущему шагу, вдавите ее в корпус лодки.

Убедитесь, что стрелка ветра может качаться между синими линиями, и не дальше.

Нанесите клей на поверхность пурпурного цвета, затем сожмите парус и переноску вместе. Совет: дайте клею высохнуть, прежде чем переходить к следующему шагу.

Направьте парус прямо назад, а стрелку ветра вперед, затем вставьте парус/перевозчик в коробку передач. Однако зубцы защелкнутся в коробке передач, как только они пройдут до конца.

Сборка закончена! Теперь дайте клею высохнуть, это может занять несколько часов. Совет: уменьшите «цветение» суперклея под корпусом, подперев нос ручкой или небольшим предметом.

Вариации

Я сделал еще несколько версий этой модели и загрузил их как ремиксы.

В этой версии нет английского текста, поэтому вы можете добавить свой собственный язык.

Эта версия находится на противоположном галсе (левом галсе).

В этой версии мачта и парус разделены на две части для удобной печати несколькими цветами и материалами.

Веселиться!
Мои ученики сочли это забавным и интересным дополнением к урокам парусного спорта. Я надеюсь, что это сработает и для вас.
