Датчик размораживания вентиляционного отверстия Honda Act...

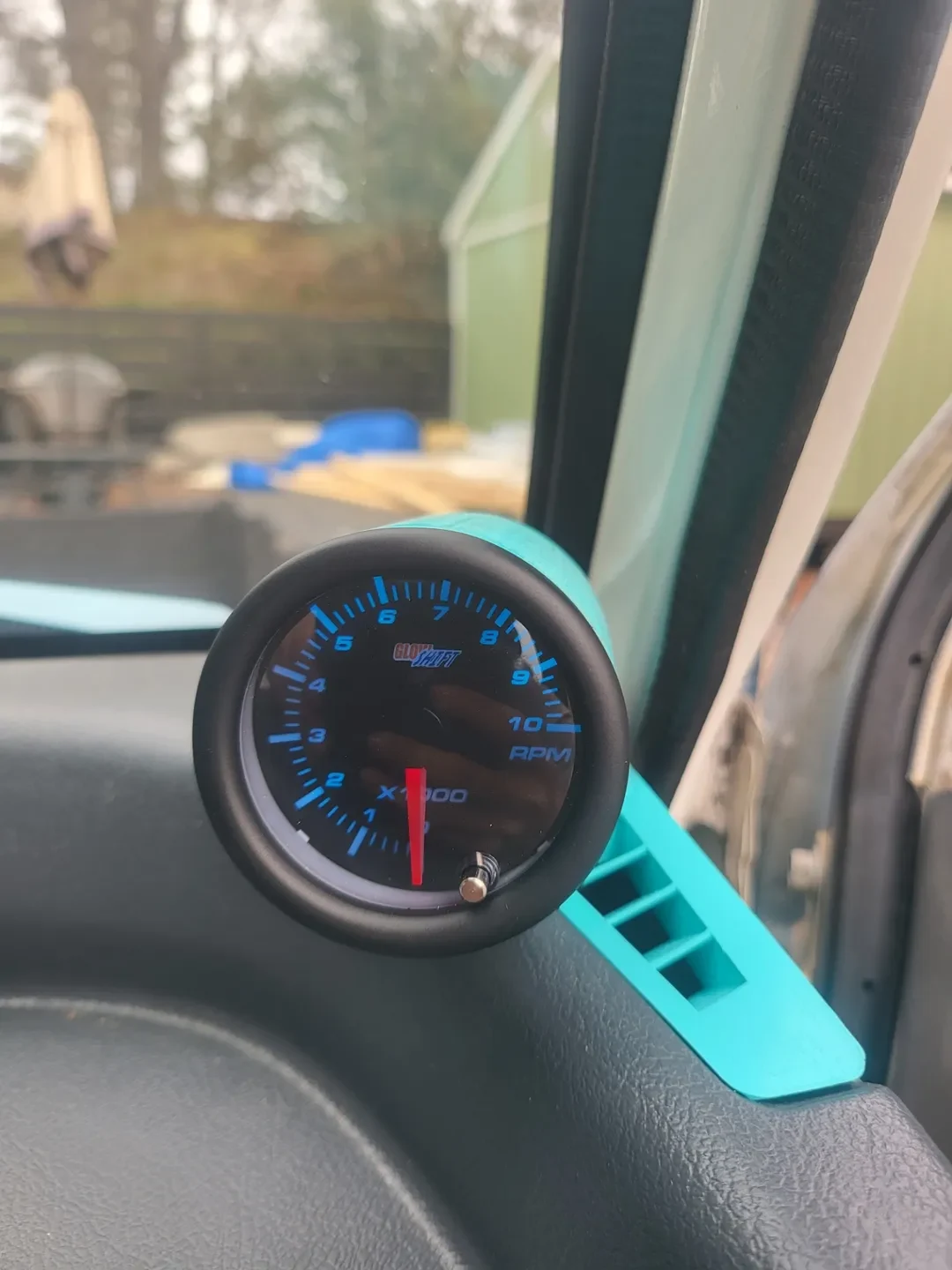

Он разработан для тахометра Glowshift, но подойдет к любому манометру 52 мм.

Мне хотелось, чтобы отпечаток получился чище, поэтому я разделил его на две половины. Аппаратное обеспечение, которое я использовал для их объединения:

2x M3 — 5 мм резьбовые вставки
2 болта M3 — 6 дюймов

Из-за необходимости использования вставок отверстие для провода имеет ширину всего 7 мм, в результате чего разъем для моего тахометра не подходит. Я обошел эту проблему, просто проделав вилку, пропустив ее и переставив.

Я включу непроверенный файл, если вы хотите распечатать его как единое целое, чтобы обеспечить большее отверстие для проводов.

Подключите и установите манометр, он просто запрессовывается. Мой манометр немного болтался, поэтому я один раз обмотал его скотчем.

Я рекомендую убедиться, что ваш датчик повернут так, как вы хотите. Передний зажим, который блокирует вентиляционное отверстие, не самый прочный и может сломаться, если вы неправильно затянете манометр.

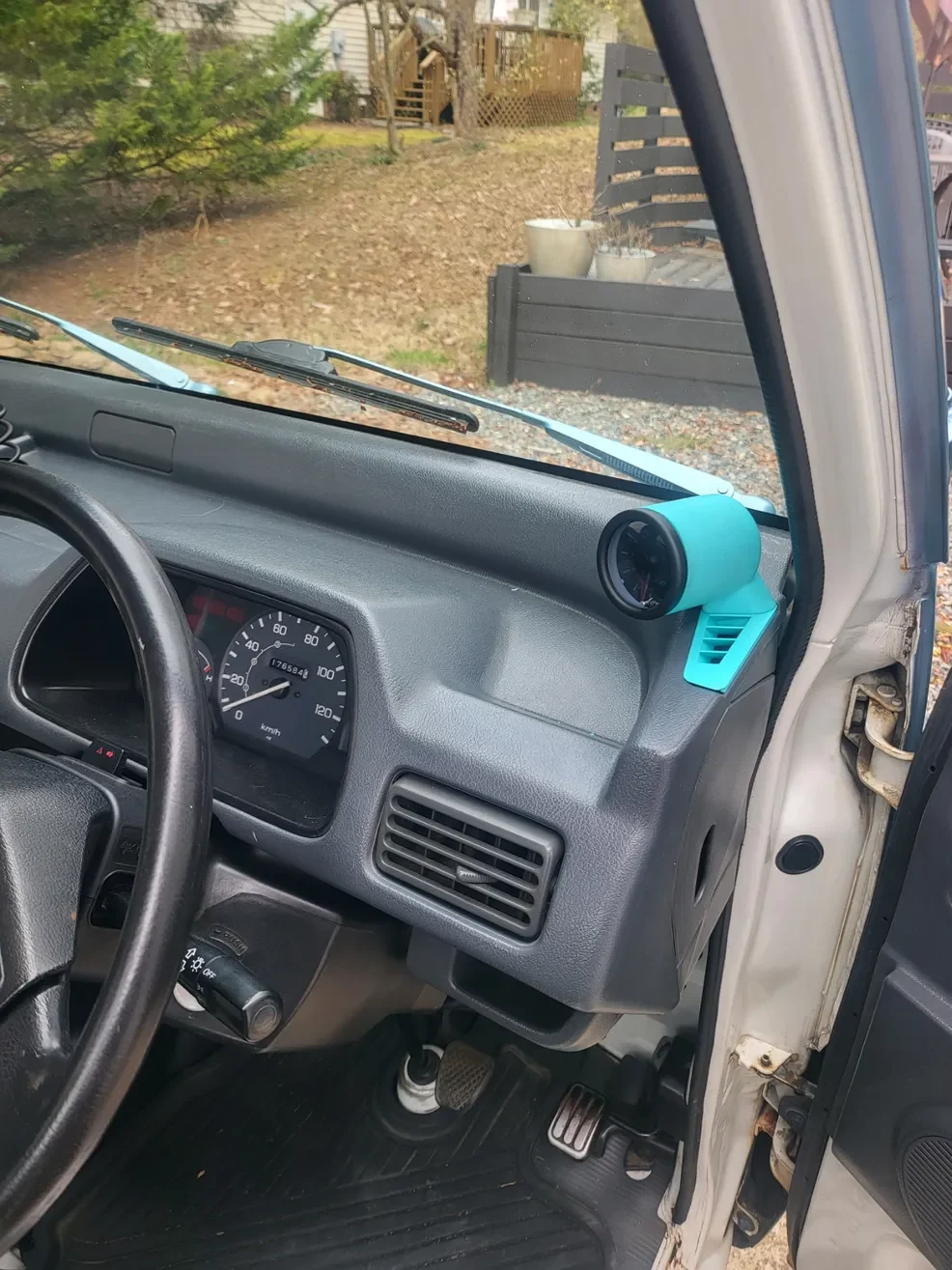

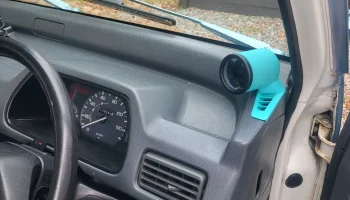

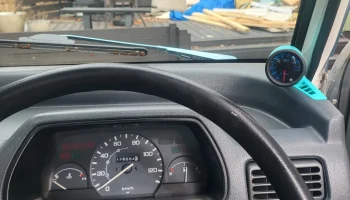

Теперь вы можете зафиксировать вентиляционное отверстие на месте.

Напечатано в ASA
Не стесняйтесь печатать в любой ориентации.

Я напечатал вентиляционное отверстие так, чтобы верхняя часть была ��бращена к рабочей пластине без опор, а датчик — вниз с опорами.
