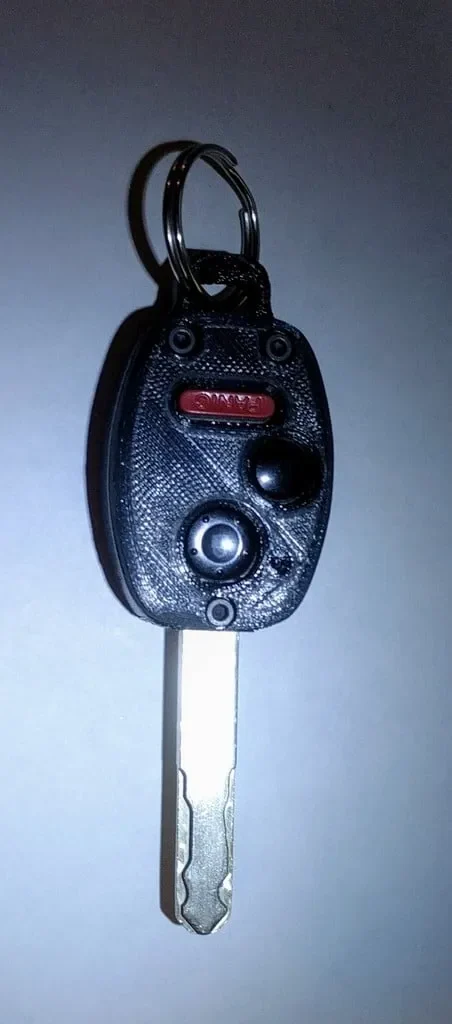

Замена корпуса брелока Honda Civic

Авто

Источник:

www.printables.com

Этот ключ был протестирован на следующих моделях и годах:

2007 Гражданский

2009 Гражданский

Хонда Фит 2-го поколения

2014 Одиссея

Скорее всего, он будет работать на всех Civics 8-го поколения, выпущенных с 2006 по 2011 год. Если у вас есть успех за год, которого нет в списке, сообщите мне, и я добавлю его в список проверенных.

Я нашел жилье здесь, на Thingiverse, но оно все время ломалось. Я решил сделать новый с нуля в надежде, что смогу сделать что-то более устойчивое к ежедневному, а иногда и грубому использованию. Он толще и длиннее, чем тот, который указан ниже:

https://www.thingiverse.com/thing:954099

Это не ремикс вышеперечисленного. Это разработка с нуля. Сказав это, я хочу поблагодарить оригинального автора за вдохновение.

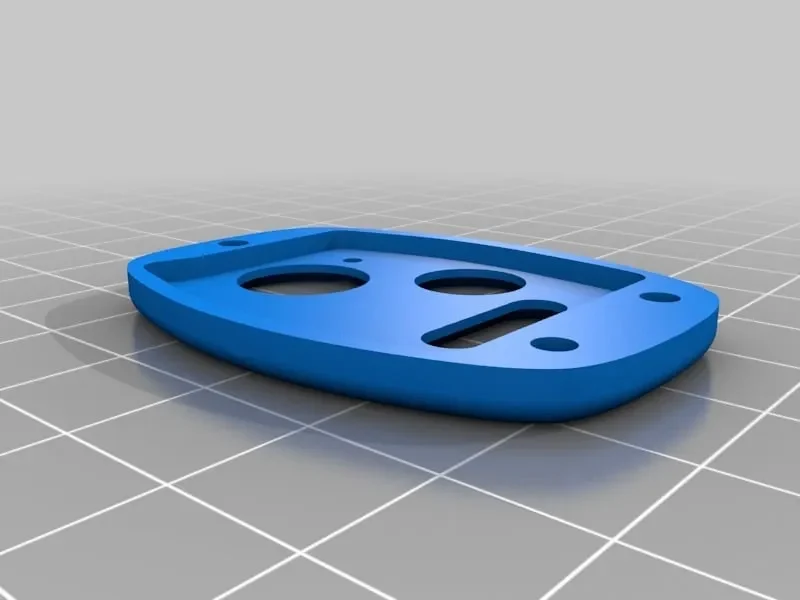

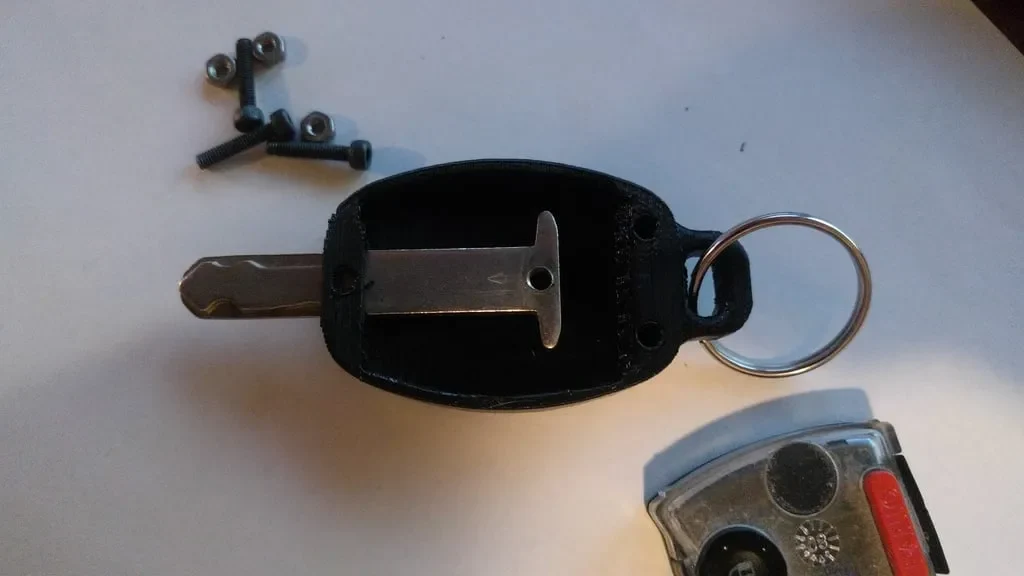

Эта версия имеет более толстые стенки и, как мы надеемся, больше «сэндвичей» деталей вокруг тонкой стальной Т-образной части ключа. (Тупой дизайн, кстати, Хонда.)

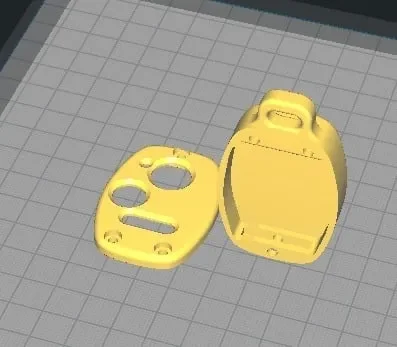

Я включил несколько изображений того, как я ориентирую детали в слайсере, чтобы сделать его более устойчивым. Верхняя поверхность напечатана плоской, а задняя часть напечатана вертикально, чтобы слои двигались в направлении, отличном от силы крутящего момента при повороте ключа. Печать обратной стороны в плоском положении увеличит вероятность ее раскола, если у вас нет хорошей адгезии между слоями.

Я также обнаружил, что ABS более хрупкий, поэтому для этой печати я использовал PETG. ПЛА не пробовал. Я также включил снимок экрана с настройками Cura для этого отпечатка.

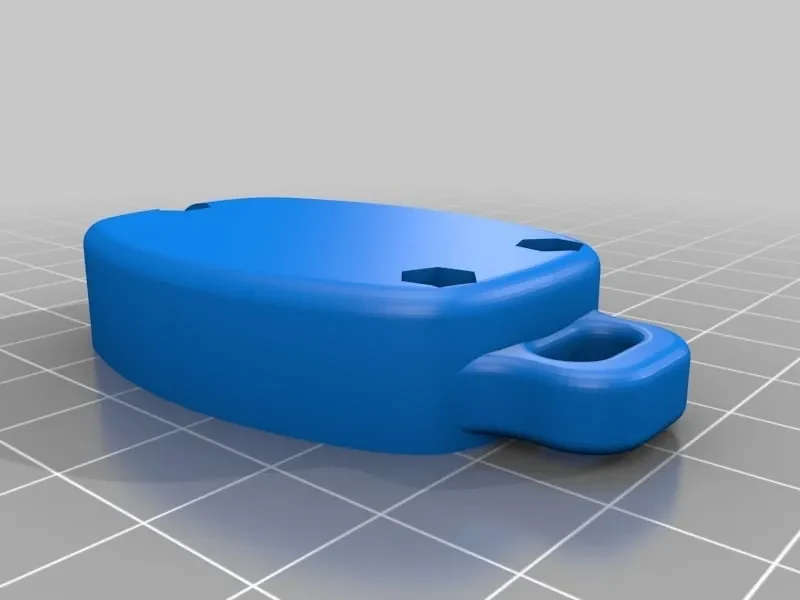

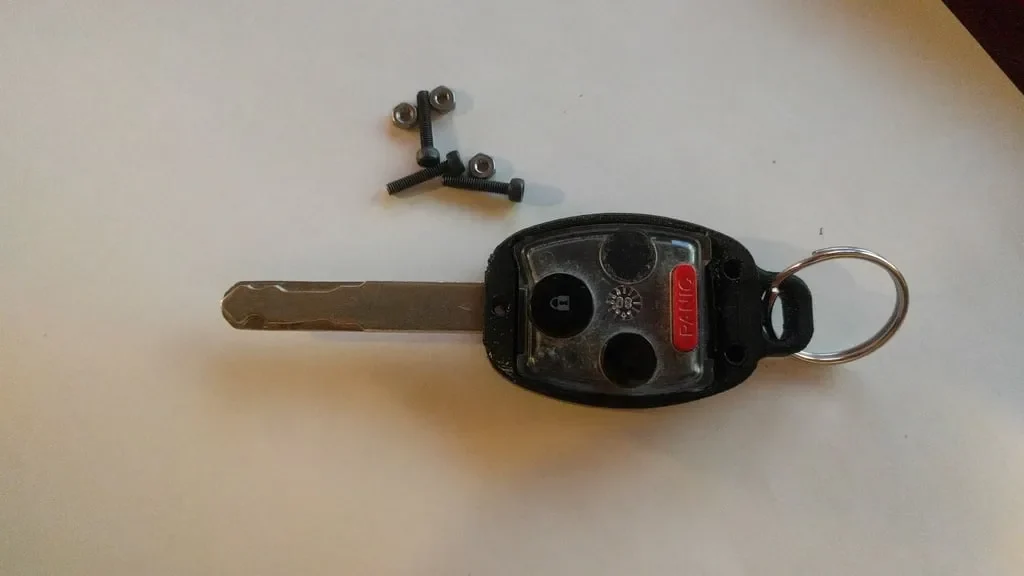

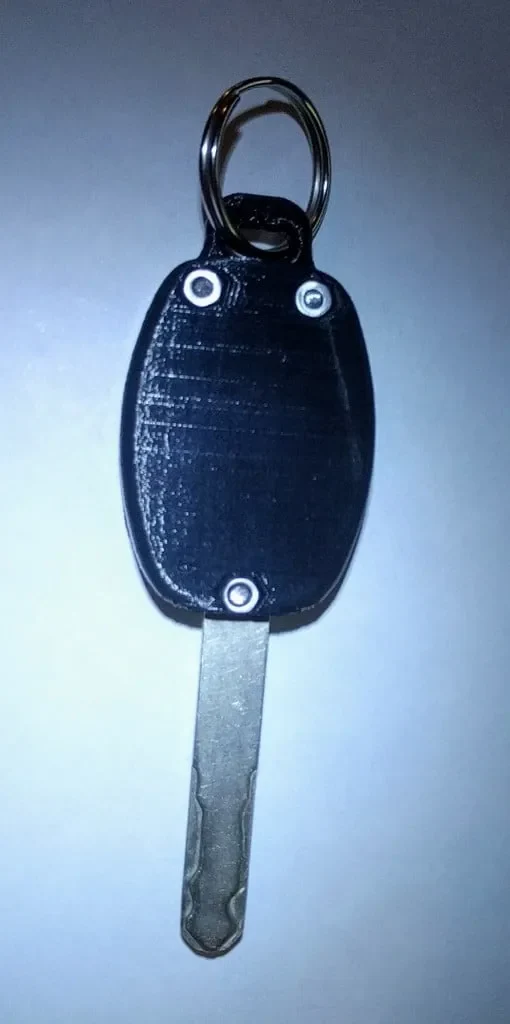

Для его скрепления используются болты и гайки размером три M2,5 x 20 мм. (Похоже, что в некоторых брелоках действительно используются винты 2M, которые тоже подходят.) Вам придется обрезать концы болтов, чтобы они заподлицо с задней частью. Чтобы повысить жесткость устройства, я установил внизу фиксаторы для гаек, чтобы вам не приходилось использовать винты, которые со временем могут ослабнуть под действием затягивающего усилия.

Я приклеил ключ к корпусу для дополнительной поддержки.

Надеюсь, вы нашли это полезным!

ОБНОВЛЕНИЕ 15 ДЕКАБРЯ 2021 ГОДА:

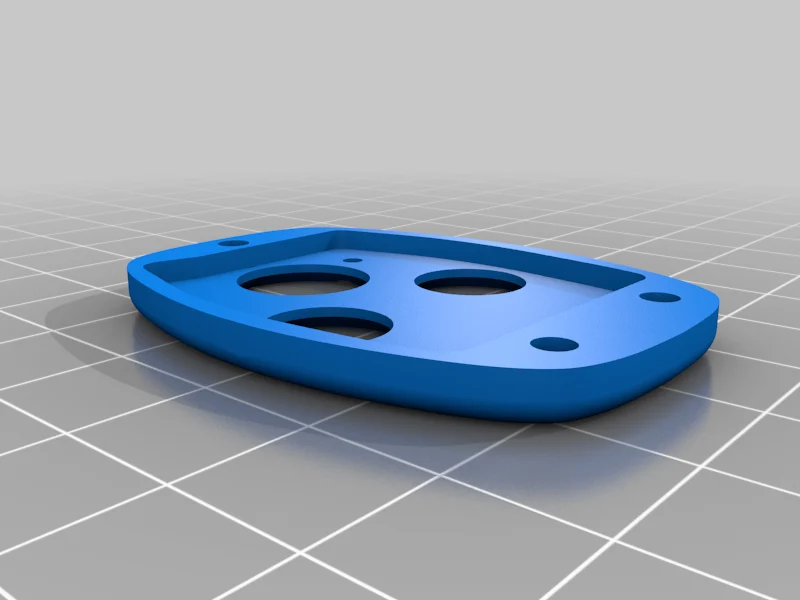

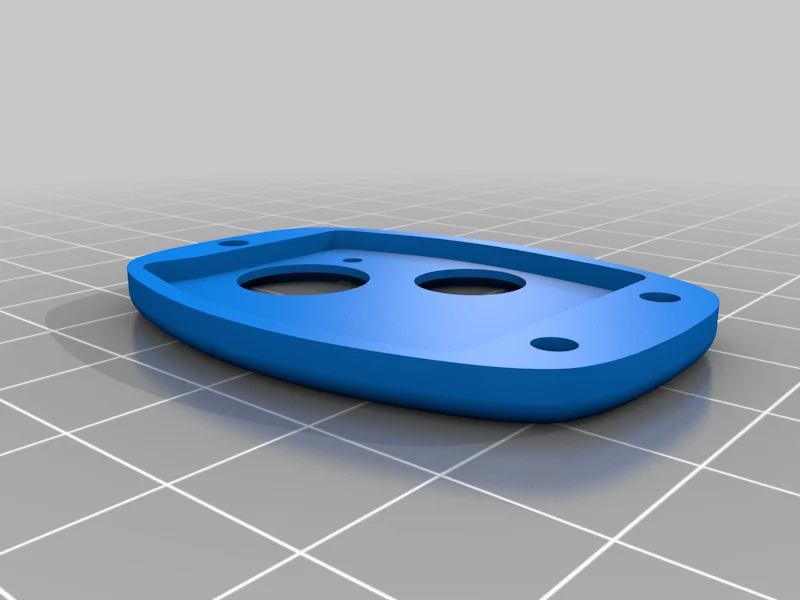

По запросу пользователя добавлен еще один STL, у которого нет красной кнопки. Новый STL называется fob-front-no-red-button.stl. Судя по всему, это для Honda BRV. Я сам не проверял, но надеюсь, что пользователь сообщит об успехе или неудаче.

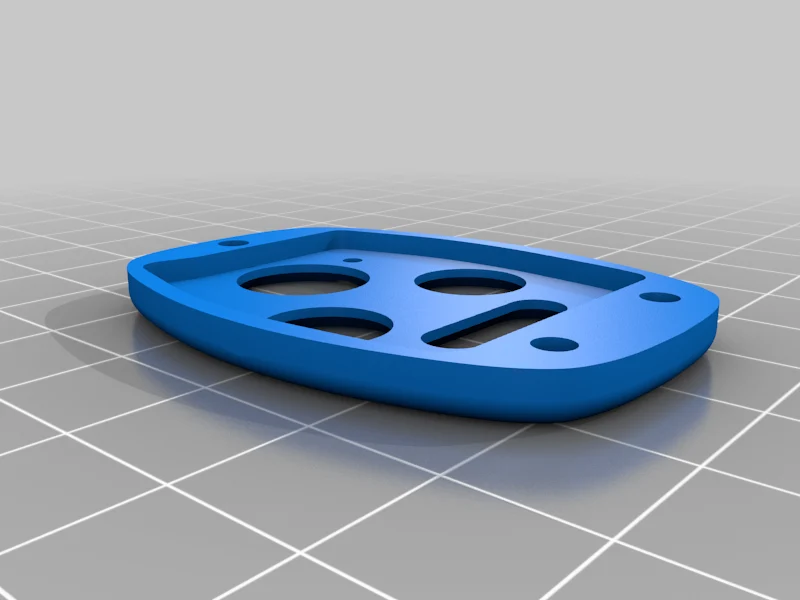

По запросу я также добавил версию с тремя кнопками. Я не знаю, существует ли она, но для полноты я добавил три кнопки без производной красной кнопки. Они называются fob-front-three-buttons.stl и fob-front-three-buttons-no-red-button.stl соответственно.
