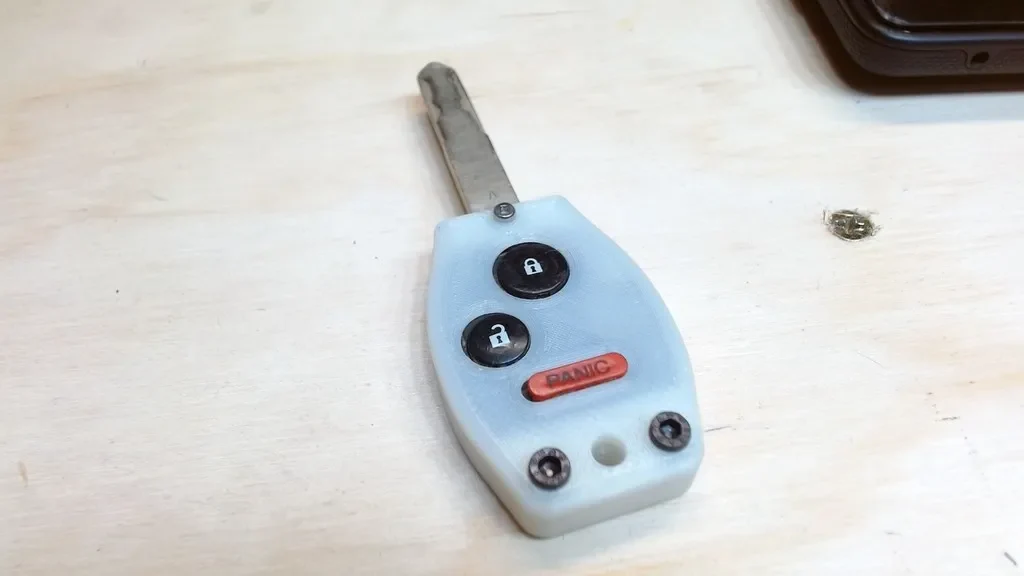

Брелок Honda Pilot 2005 года выпуска

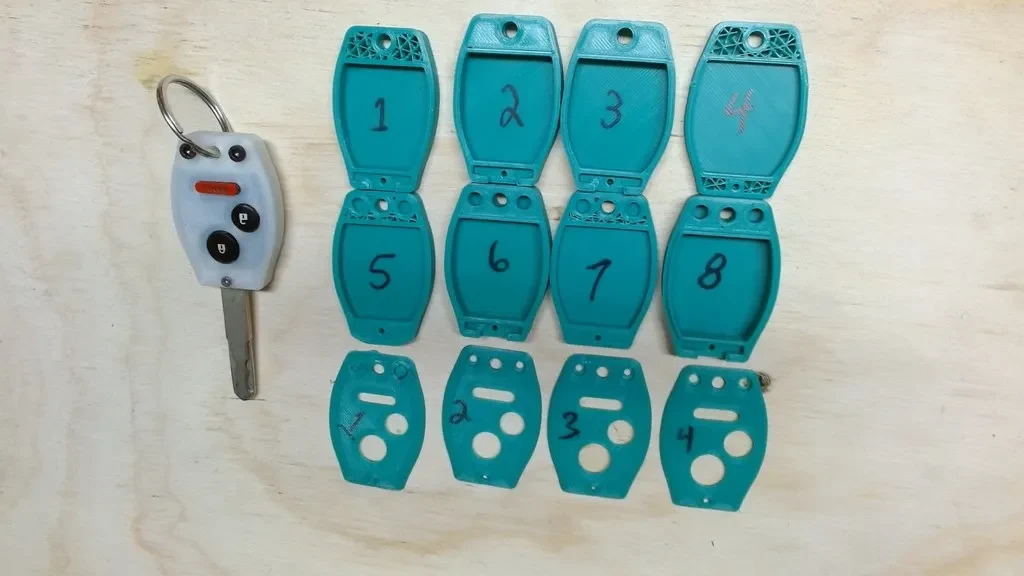

Я перепробовал все другие конструкции брелоков 05 Pilot, которые смог найти здесь, но все они у меня сломались. Моя самая большая жалоба заключалась в том, что ни один из них не использовал 2-миллиметровое резьбовое отверстие в «лезвии» ключа для его фиксации. Моя конструкция требует большего количества оборудования, но я уверен, что она будет более прочной и прослужит долго. Если этого не произойдет, я попытаюсь изменить дизайн, чтобы улучшить его.

Он был разработан на основе ключа и электроники для Honda Pilot 2005 года выпуска, но возможно, что этот дизайн подойдет и для других моделей Honda.

Необходимые материалы:

(1) Распечатанный Fob_Lid.stl

(1) Печатный файл Fob_Body.stl

(2) Гайки термовставки M3

(1) Винт с шестигранной головкой M2x10

(1) Гайка М2

Синий фиксатор резьбы (гайку М2, вероятно, можно заменить нейлоновой контргайкой вместо фиксатора резьбы)

Сборка довольно понятна:

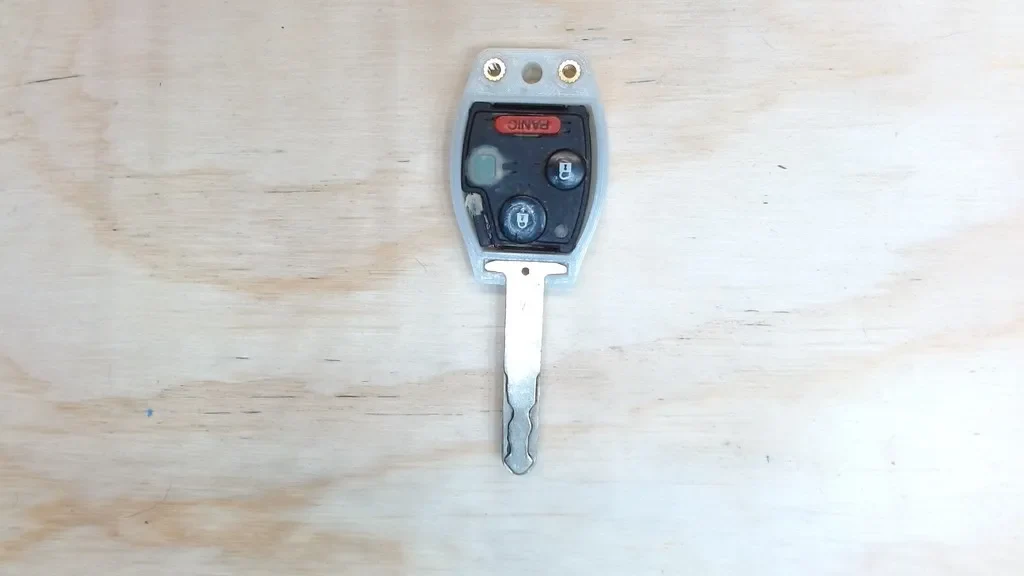

Вставьте нагревательные гайки M3 в Fob_Body.stl, как показано на рисунках.

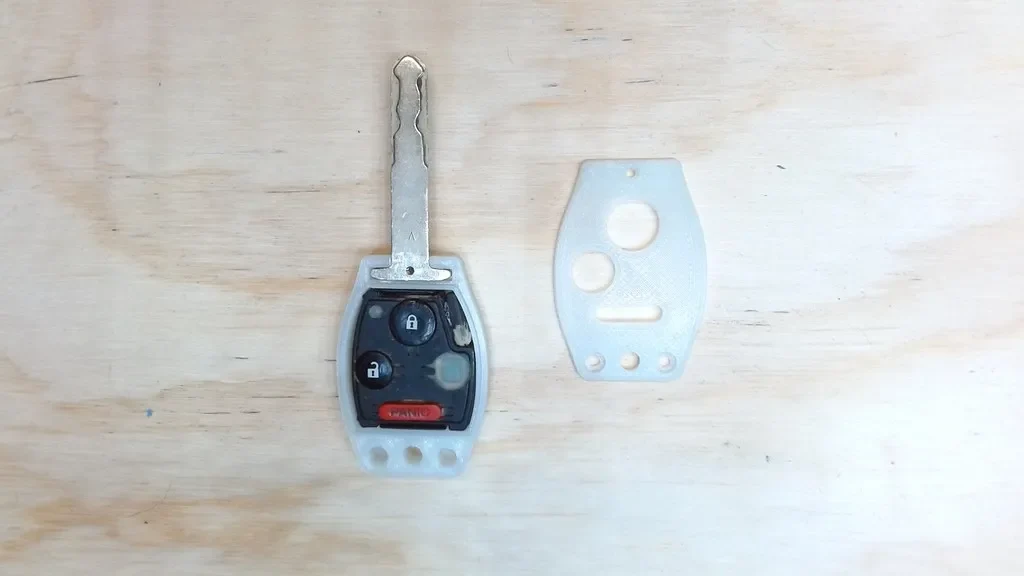

Вставьте электронику и чип брелока в Fob_Body.stl (ПРИМЕЧАНИЕ. Если вы забудете или потеряете чип, ваша машина не заведется с этим ключом!)
Вставьте лезвие ключа (я использовал тиски, чтобы запрессовать его)

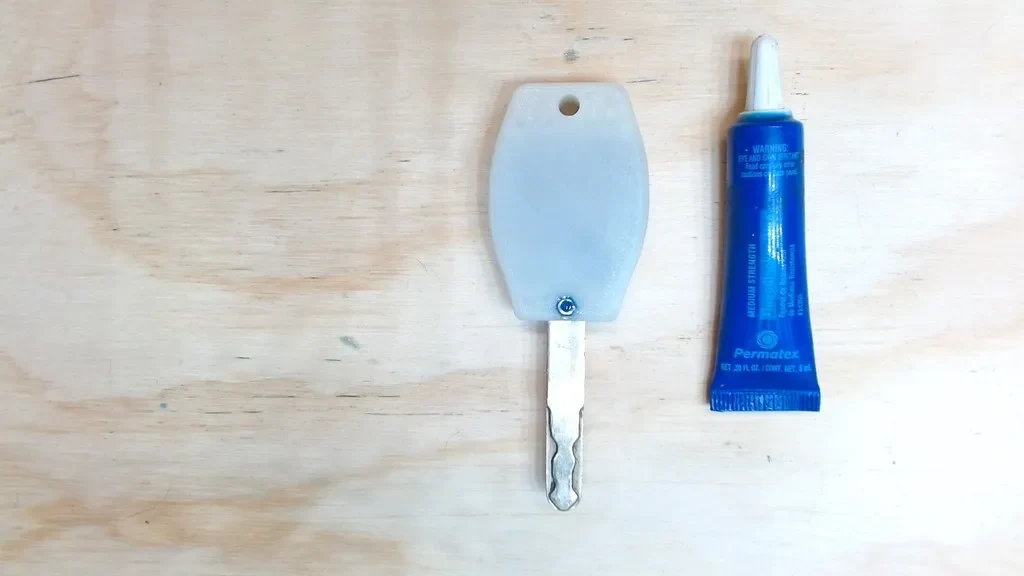

Защелкните крышку и закрепите ее, используя синий фиксатор резьбы на гайке М2 (или нейлоновой контргайке).
