Крепление для Runleader Digital Tach для Honda Navi.........

Это крепление, которое я разработал для цифрового тахометра Runleader, и оно предназначено для установки на Honda Navi. Runleader можно купить на Amazon примерно за 25 долларов здесь.

Чтобы завершить сборку, как на фото, вам понадобится:

(8) Винты M3x10
(1) Сверло/метчик M3

ПЕЧАТЬ (2) Кнопка
ПЕЧАТЬ (1) Case_Bottom (любая версия)
ПЕЧАТЬ (1) Case_Top (любая версия)
ПЕЧАТЬ (2) Шарнир_Нижняя_Половина
ПЕЧАТЬ (2) Hinge_Top_Half

ДОПОЛНИТЕЛЬНО: машина для изготовления Cricut с перманентным винилом

Версии корпуса

Я включил версию Case_Top с «выгравированным» логотипом Navi, а также с пустым верхом. Я также включил 2 версии нижней части; один с отверстием для толкания, другой без.

Runleader очень плотно сидит в нижней половине корпуса, и без отверстия для толкания его вытаскивание может занять несколько минут. Версия с отверстием для толкания позволяет легко вытащить его, но вы потеряете «закрытый» вид или если вы беспокоитесь о том, что туда попадет грязь или что-то еще.

Дополнительный виниловый логотип

�� включил изображение PNG, которое использовал для вырезания виниловой наклейки с логотипом на верхней части корпуса. Если вы решите распечатать это с помощью cricut, загрузите изображение и масштабируйте его до размера: 1,85 x 0,29 дюйма, и оно должно идеально подходить к версии с гравировкой или, если уж на то пошло, к версии без гравировки.

Печать

Все детали были напечатаны на моем Ender 3 Pro со стандартным соплом 0,4 мм и напечатаны с высотой слоя 0,2. Я использовал наполнение Gyroid на 35 % для верхней части корпуса и на 50 % для петель.

Строительство

Напечатав все детали, начните с постукивания по всем отверстиям, в которых в конечном итоге окажется винт. Я купил на Amazon простой набор шурупов и шурупов, похожий на этот.
(2) в центре Case_Bottom
(4) по углам Case_Top
(1) в каждом из Hinge_Lower
Теперь используйте 2 винта, чтобы прикрутить Hinge_Top к Case_Bottom.
Теперь вставьте кнопки в Case_Top, а затем в Runleader.
Поверните Case_Top вниз, поместите Case_Bottom на направляющую и закрутите 4 угловых винта.

Установка

Это немного сложно, поэтому я рекомендую держать Navi ровно на центральной подставке.

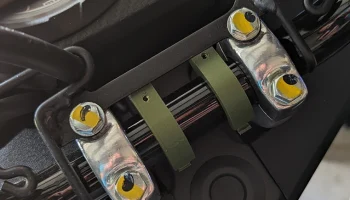

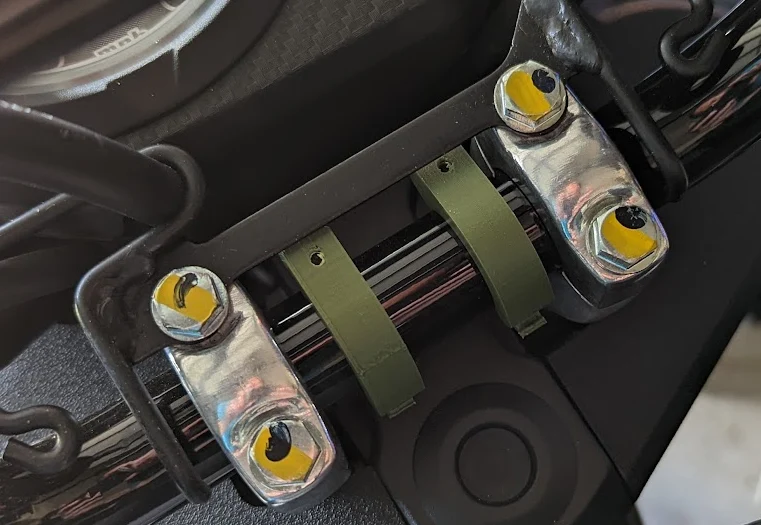

Начните с размещения обеих частей Hinge_Lower на руле, как показано ниже.
Двумя пальцами удерживая петли_нижние на месте, сдвиньте корпус к петлям.
Теперь поверните всю сборку вперед, поддерживая двумя пальцами нижние кронштейны. Как только он выровняется, вы можете вставить последние винты M3 и закрутить их с помощью длинного шестигранного ключа.

Заключительные мысли

Я говорю, что это «в разработке», потому что это все еще версия 1, и я только что установил ее. Конструкция безвинтовых петель не является моим любимым решением из-за размера петель, и она еще не прошла тщательных дорожных испытаний на устойчивость к вибрации и нагреву. Если что-то сломается, я внесу улучшения и обновлю эту страницу.

Обновление:
Ну, она ездит на велосипеде уже 2 месяца и 250 миль без каких-либо проблем. Все еще надежно закреплено, без признаков износа или напряжения. Очень хорошо выдерживает жару и влажность Луизианы.
