Задний фонарь Honda Amigo PF50

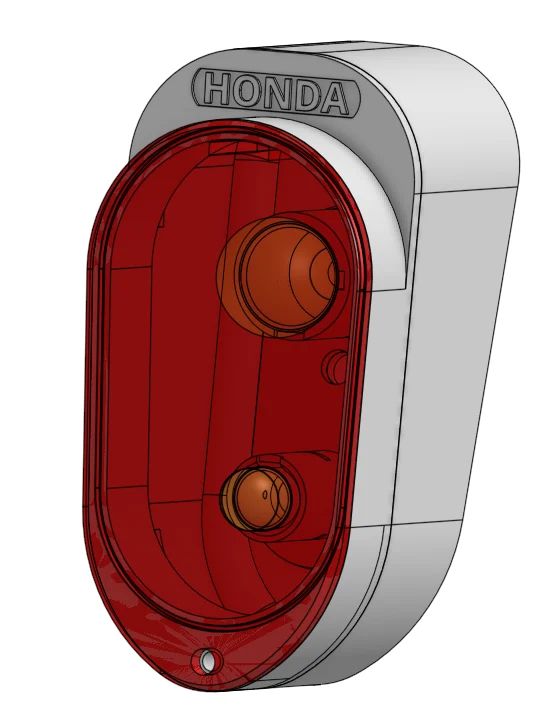

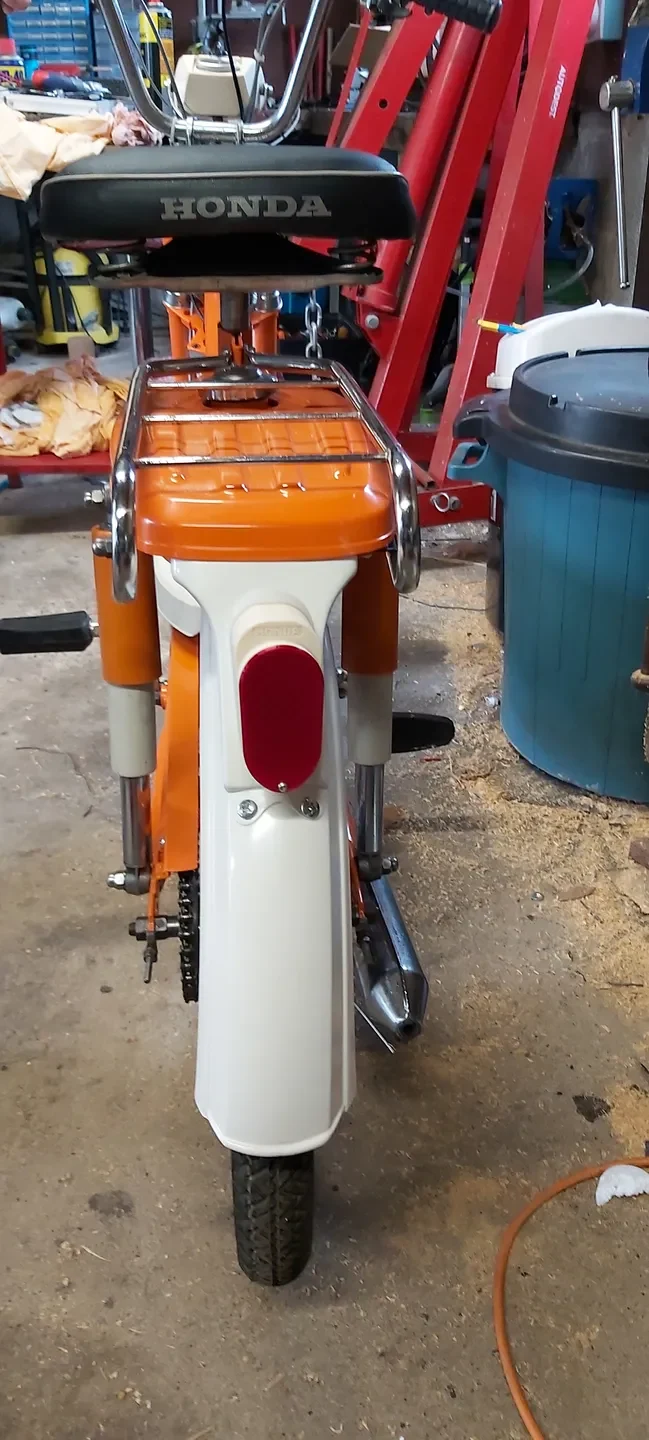

Я восстанавливал Honda amigo 1972 года, и задний фонарь отсутствовал, поэтому, воспользовавшись 3D-печатью, я смоделировал этот задний фонарь.

Я воссоздал его по фотографиям и без реальной копии, поэтому он выглядит довольно точным, но может быть не совсем идентичен оригиналу.

Материалы:

Тело (сверху и снизу): я использовал пластик, высота слоя 0,20 мм, 2 стенки, 15% заполнение, 3 нижних и верхних слоя. Однако я бы порекомендовал больше стен, так как на мой вкус они слишком прозрачны.

Объектив: PETG — отличный кандидат. Он должен противостоять нагреву, поскольку колба находится довольно близко, и быть прозрачным. Я использовал спектрально-прозрачный красный PETG. Параметры печати: высота слоя 0,20 мм, 2 слоя сверху и снизу и заполнение 15 % обеспечивают отличную прозрачность.

Разъем для лампочки: эта часть выдерживает наг��евание гораздо больше, чем другие детали. Я выбрал поликарбонат из-за его высокой температуры стеклования, но ABS тоже подойдет. Стандартные параметры: высота слоя 0,20 мм, 2 стенки, заполнение 15%, 3 нижних и верхних слоя дали отличный результат.

Сборка:

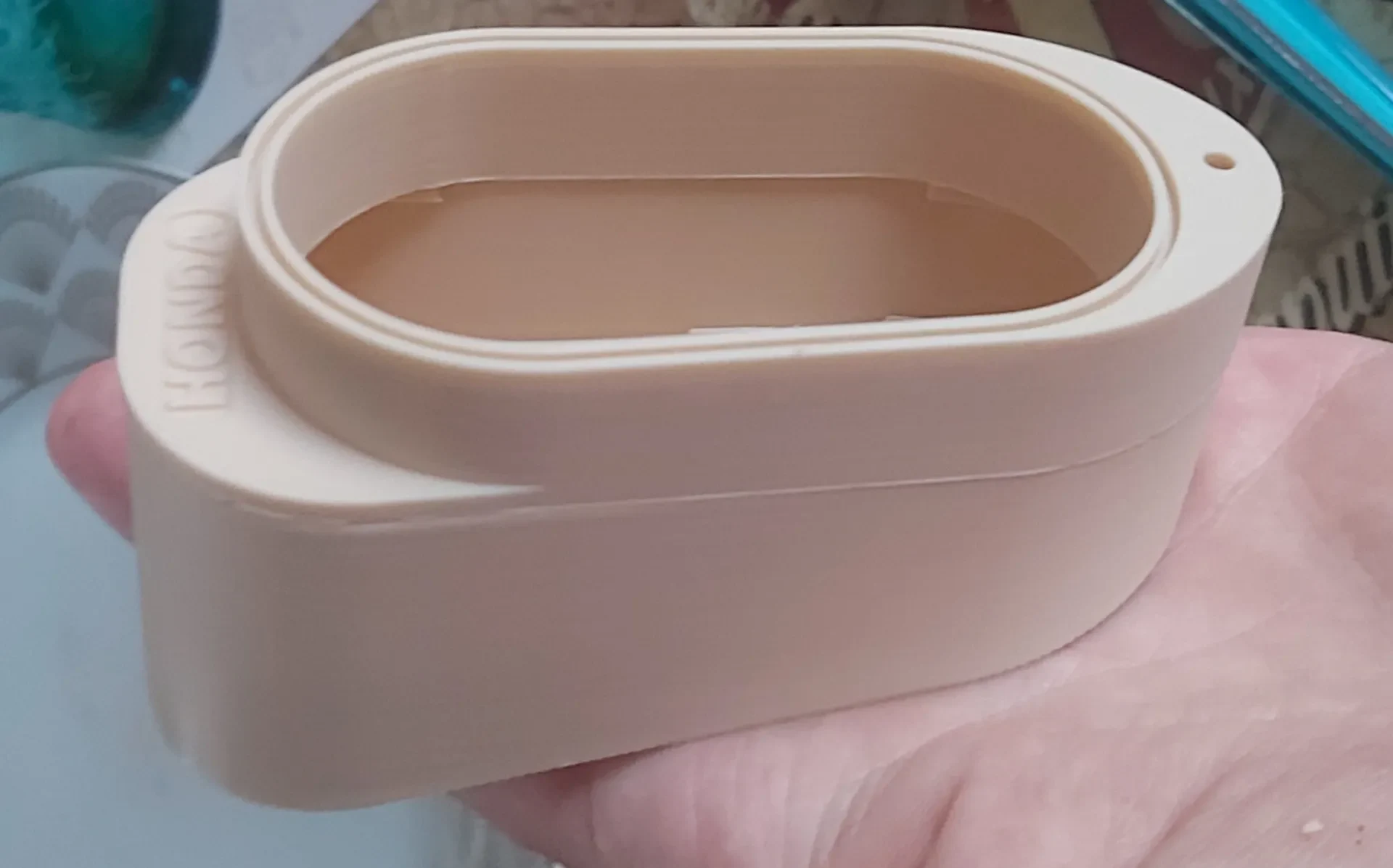

Тело: я разрезал его на две части для лучшего качества печати, но можно будет распечатать его одной частью. Сборка двух частей просто выполняется с помощью цианакрилатного клея или, еще лучше, силикона, чтобы избежать протечек воды. (но даже если вода попадет внутрь, она не причинит никакого вреда: она потечет вдоль корпуса к сливному отверстию внизу).

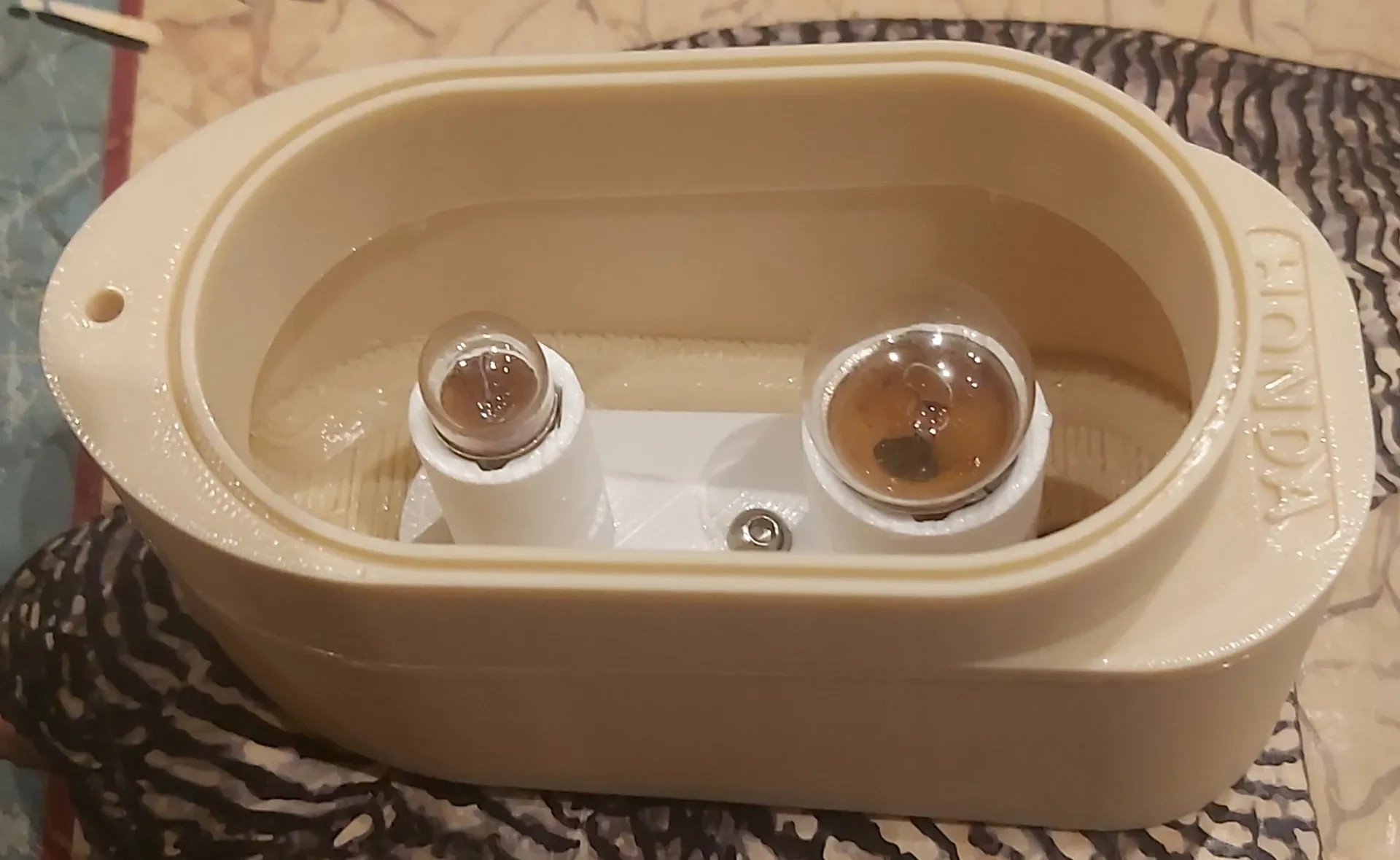

Разъем лампочки: это сложная часть. Я использовал металлическую полоску, которую вырезал из крышки банки.

Земля общая для двух лампочек.
Одна и та же металлическая полоска должна пройти в ч��тыре отверстия и закрыть среднее отверстие.
Винт пройдет через полосу, чтобы позже подключиться к земле.

Для каждой лампочки можно согнуть крошечную полоску для подачи питания и припаять к ней кабель, чтобы можно было подключиться к оригинальным кабелям на мопеде.

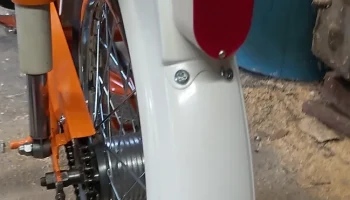

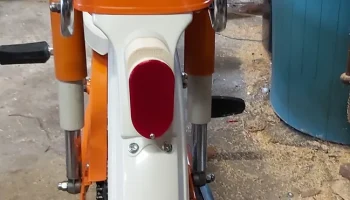

Установка на швабру: Установив полоски в патрон лампочки, вставьте винт М4 через полоску заземления и отверстие. Вста��ьте розетку в корпус, пропустите винт через отверстие корпуса. Гайка позади протертой монтажной пластины закрепит все это и обеспечит соединение с землей (на монтажной пластине не должно быть никакой краски или ржавчины, если гайка будет касаться ее, чтобы обеспечить чистое заземление).

Объектив: Просто закрепите его винтом М3 :)
