OEM+ Precision Fender Vent Guards - подходит для Honda Ci...

Civic Type R (FL5) Защитные решетки на крыльях

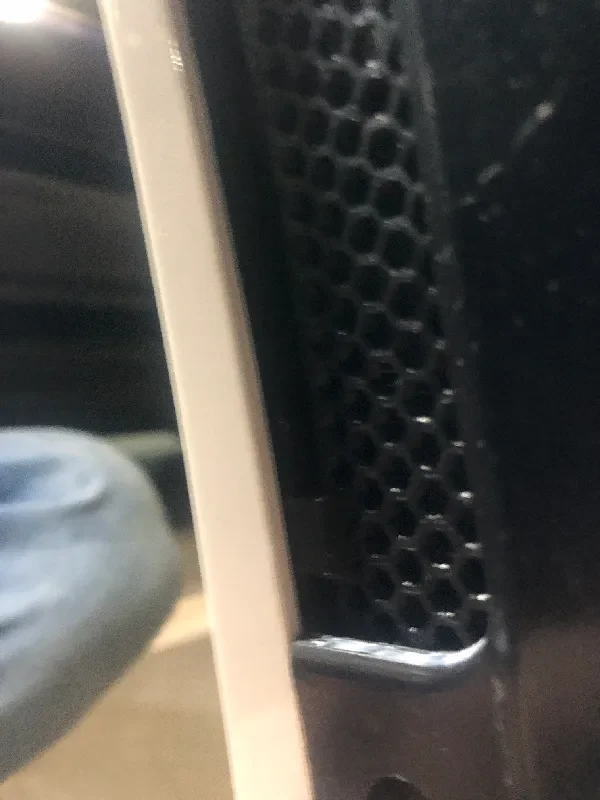

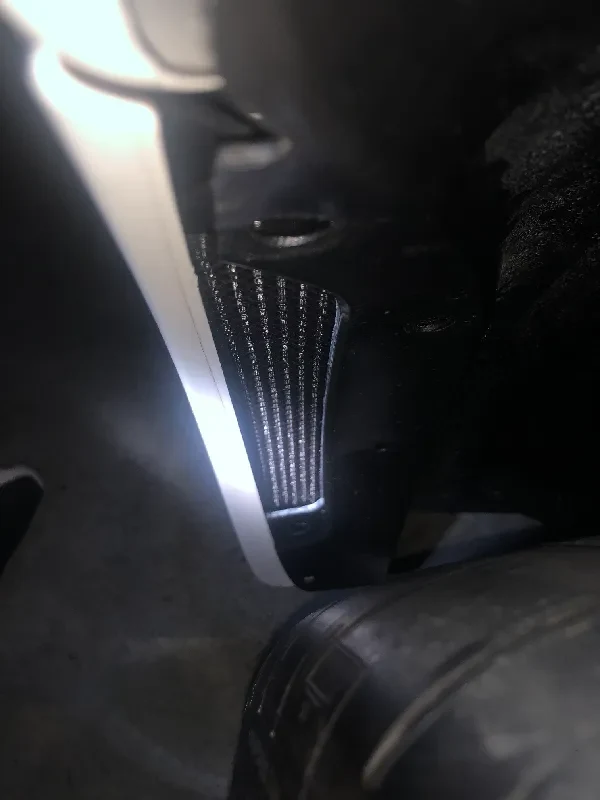

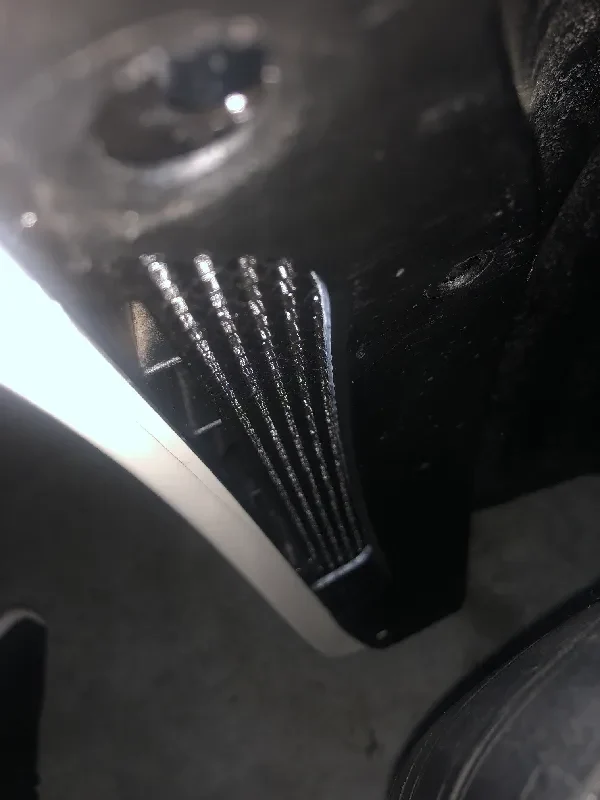

В версии Civic Type R FL5 на передних крыльях появились открытые вентиляционные отверстия. Однако эти вентиляционные отверстия достаточно велики, чтобы сквозь них мог проходить дорожный мусор, что потенциально может повредить боковые панели. Хотя производители высокопроизводительных OEM-производителей обычно интегрируют сетку в такие аэродинамические элементы, чтобы предотвратить это, у FL5 такой защиты нет.

Процесс проектирования

Эта конструкция далека от стандартного коммерческого продукта. Потребовалось семь физических итераций, чтобы достичь того, что я считаю соответствием «OEM-уровню». Я начал с 3D-печати от Thingiverse (спасибо Джастину!), но почувствовал, что ее можно улучшить. То, что началось с небольшой доработки, превратилось в стремление к совершенству.

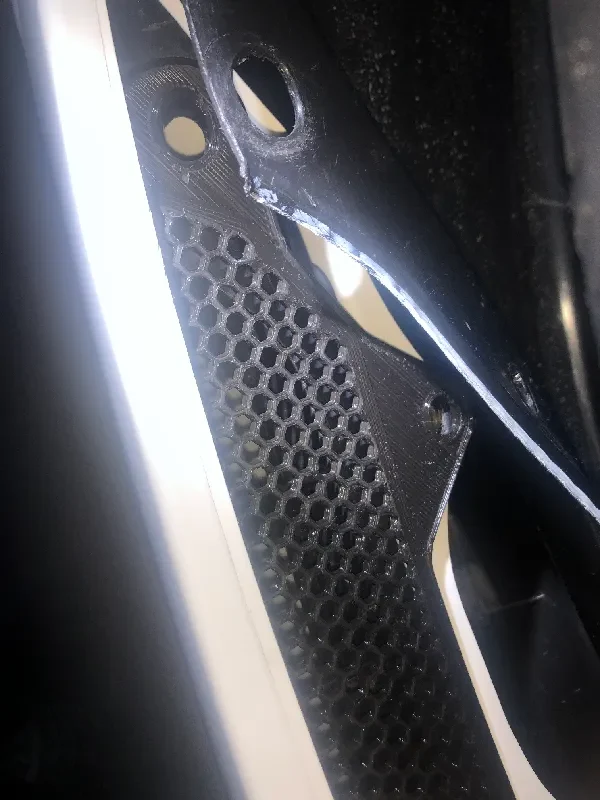

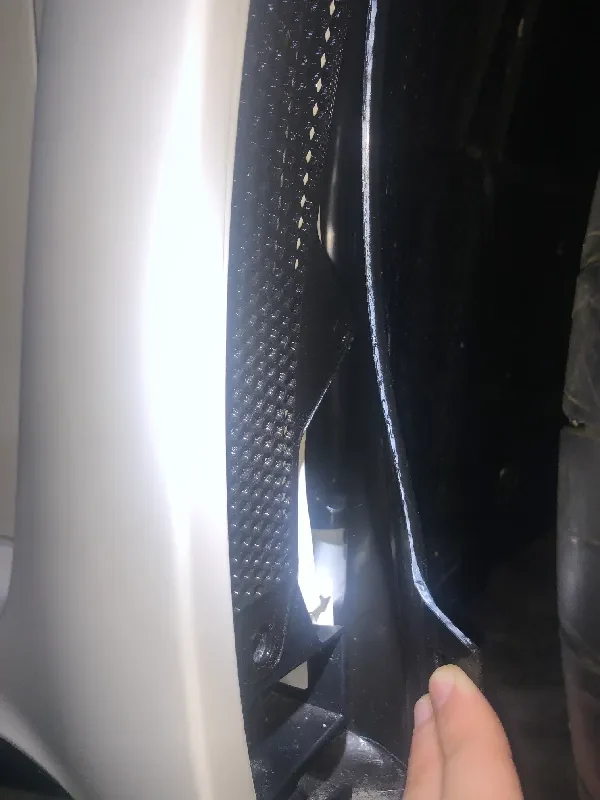

Проблема заключается в геометрии крыла. Хотя базовую форму легко воспроизвести, при внимательном рассмотрении обнаруживается ступенька в 3 мм на нижнем зажиме. Без учета этого защита не будет сидеть ровно, заставляя зажим компенсировать дополнительную толщину. Кроме того, я добавил специальный вырез вверху, чтобы защита идеально входила в боковую канавку. После некоторых окончательных доработок и оптимизации материалов в результате получилась идеально подходящая аэродинамическая защита.

Материал и печать

Прототипы: напечатаны из PLA. Я протестировал их на нескольких повседневных поездках, и они показались мне удивительно прочными. Если у вас есть только PLA или PETG, какое-то время они прослужат нормально, а поскольку печать занимает всего 2 часа, их легко заменить.

Финальная версия: я использовал ColorFabb HT Black. Я предпочитаю долговечные детали; он невероятно устойчив и, по моему опыту, превосходит ASA. Он доводит мой старый Creality CR-10S до предела, но результаты «вечны».

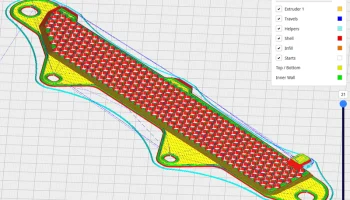

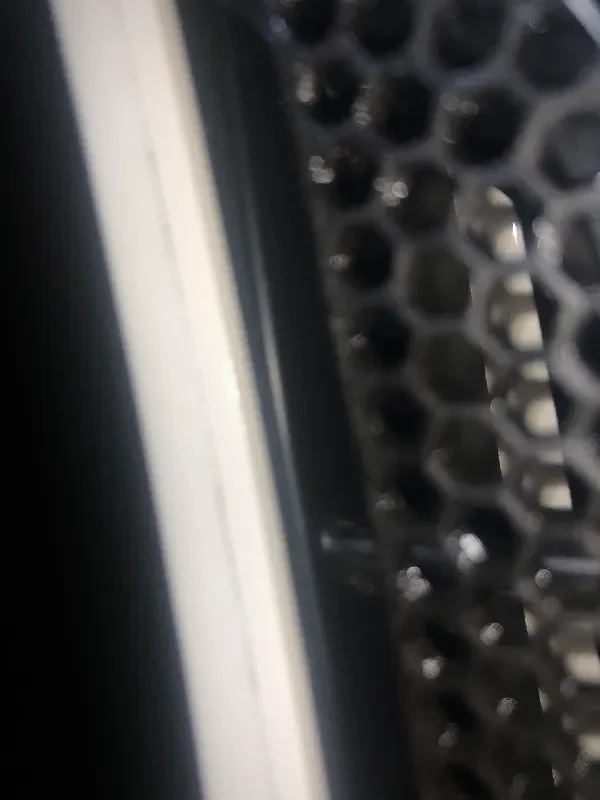

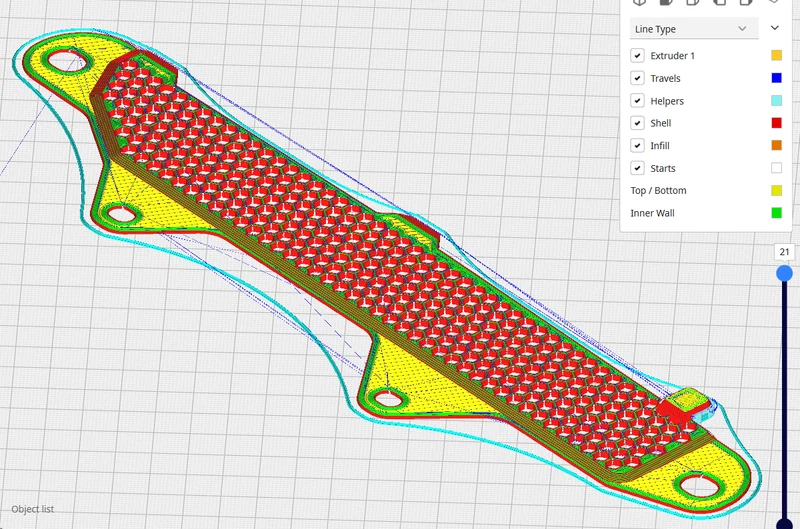

Характеристики: Шестиугольная сетка имеет толщину 2 мм и стенки 1,2 мм, что делает ее совместимой с насадками диаметром 0,4 и 0,6 мм. Я использовал сопло 0,4 мм, но сопло 0,6 мм было бы более подходящим.

Совместимость: Квадратная рабочая пластина размером не менее 220 мм (или больше) по диагонали.

Предупреждение при установке: «Зажим-ловушка»

Имейте в виду: если вы попытаетесь снять штатные зажимы с резины крыла (над и под вентиляционным отверстием), вы, скорее всего, сломаете их. Даже при наличии правильных инструментов и опыта эти зажимы чрезвычайно хрупкие и не предназначены для повторного использования.

Чтобы избежать головной боли (например, падения сломанной головки зажима внутрь крыла), я рекомендую заранее купить замену.

Код детали Honda: 91512-SX0-003 (легко доступен на AliExpress или у дилеров).

Совет: Сделайте глубокий вдох, выломайте старые, установите защиту на новые клипсы и наслаждайтесь!

Справочник по учебнику

Я включил видео ус��ановки аэрозащиты ALPLUS. Это отличное руководство для этого процесса. Хотя видео предполагает, что вам не нужно перемещать колеса, это обеспечивает гораздо лучший доступ.

Совет для профессионалов: вам нужно будет снять два зажима, окружающие вентиляционное отверстие, два болта за ним и болт под ним. Интересно, что человеку на видео удается не сломать зажимы — не ждите такой же удачи! Как многие сообщали в Интернете, их нарушение является стандартным явлением.
