Бампер педали тормоза Honda Element

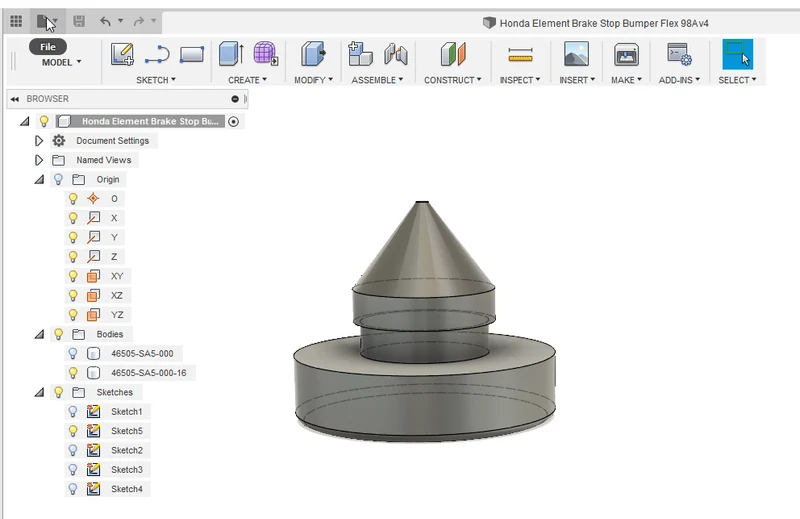

Я спроектировал эту деталь в Fusion 360 после того, как моя оригинальная деталь распалась, и фонари на педали тормоза горели всю ночь. Оригинальная деталь стоила 9 долларов, а все автомобильное было закрыто, поэтому я импровизировал.

Эта деталь была разработана для печати гибкой нитью. Я использовал Priline TPU.

Измерения проводились с помощью Mitutoyo Absolute Digimatic, а затем корректировались.

Ширина этой детали 16 мм, толщина колодки 4 мм.

Задний шип просто удерживает его на месте. Вы можете вставить его в отверстие, где была старая деталь под приборной панелью.

Подходит: Honda Element 2005 г.,
Также может работать на Acura. Дайте мне знать, если проверите.

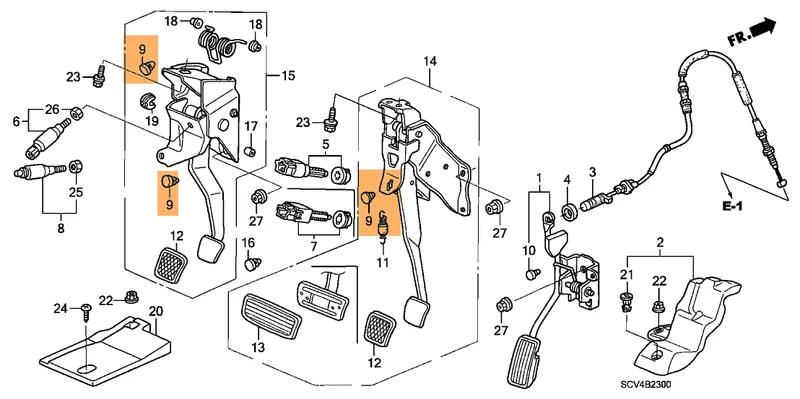

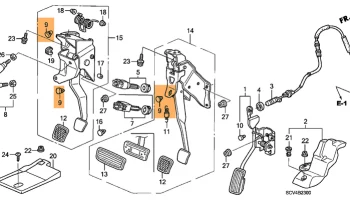

OEM-запчасть Honda, деталь № 46505-SA5-000 № 13 на схеме автомобиля
46505-SA5-000 — НАКЛАДКА, СТОПОР ПЕДАЛИ
Дорман 74015

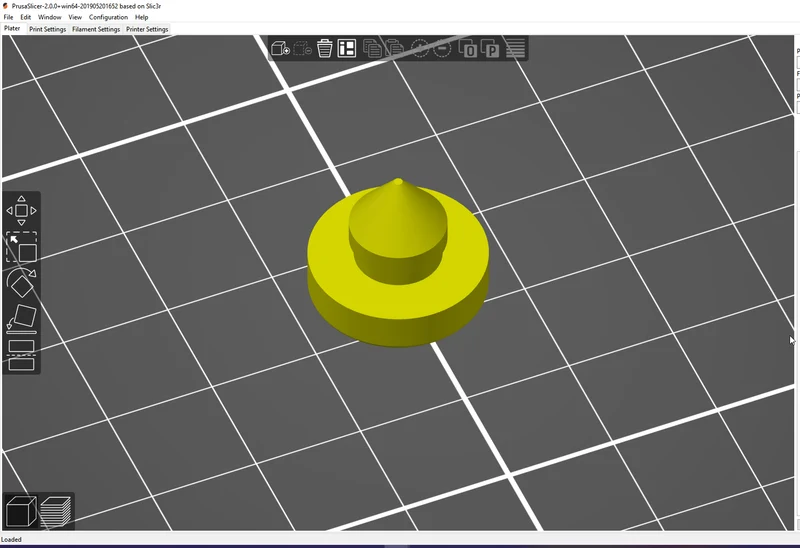

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

40%

Марка нити:

Прилайн

Цвет нити:

Черный

Материал нити:

Прилайн ТПУ

Примечания:

В Интернете есть еще пара дизайнов, но размеры не были точными.

Распечатайте это медленно. Не пытайтесь печатать ТПУ быстро
Обязательно отрегулируйте натяжение экструдера, чтобы не приготовить спагетти.

Твердость нити составляет 98А.
Рекомендуемая температура печати/температура сопла: 220°C.
Температура опорной плиты: 50°C (122°F)
