Защита вилок для Honda MSX-125 Grom

Когда вы устанавливаете высокое крыло/крыло на Honda MSX-125 Grom, вы обнажаете нижние ножки вилки, снимая оригинальное крыло, которое одновременно выполняет функцию защиты.

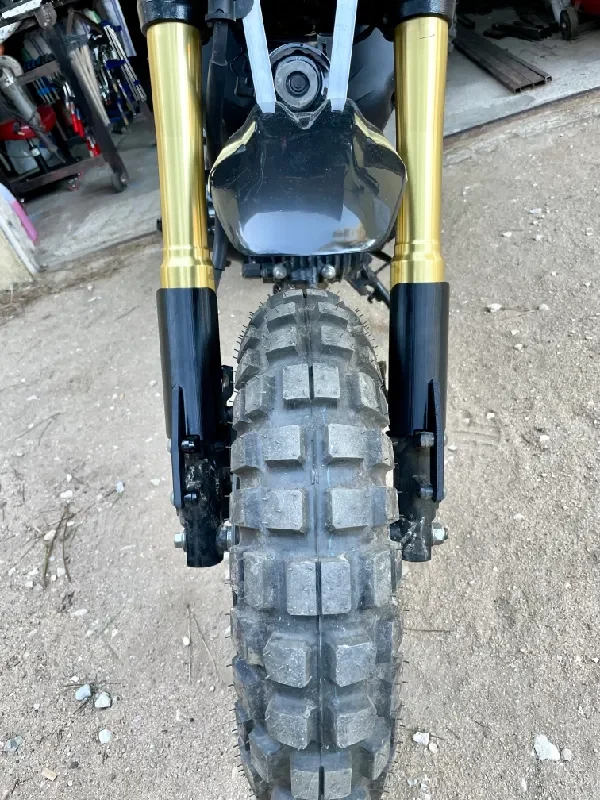

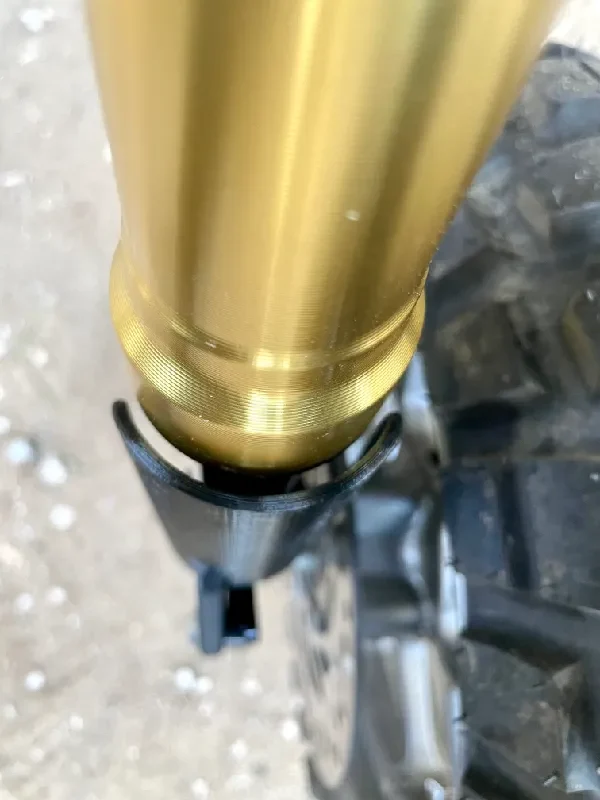

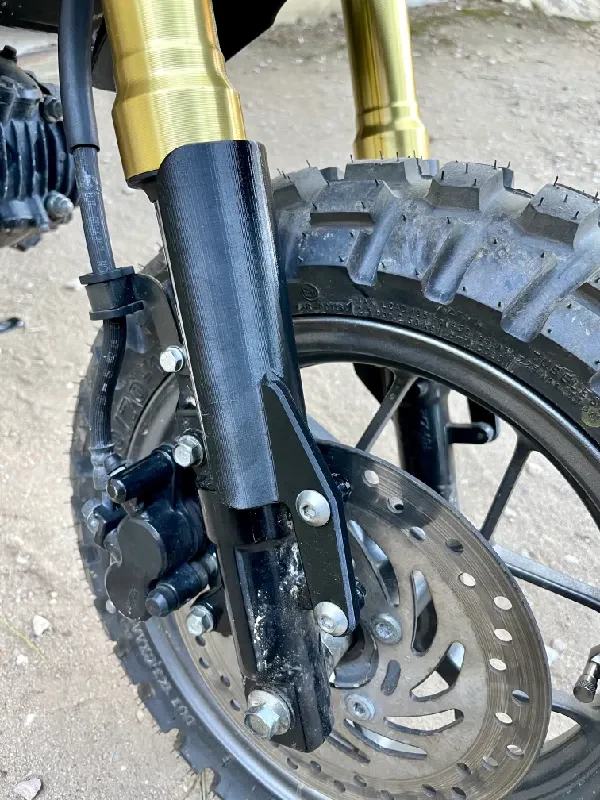

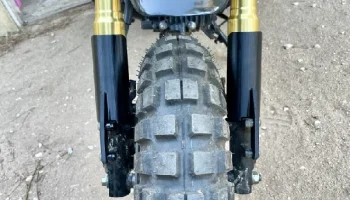

Вы можете использовать защитные вилки Honda Monkey 125, но они довольно дорогие, поэтому я решил создать более тонкую версию для 3D-печати. Они сконструированы таким образом, чтобы разместиться на исходном месте брызговика и предназначены для защиты всей длины открытой нижней части вилки.

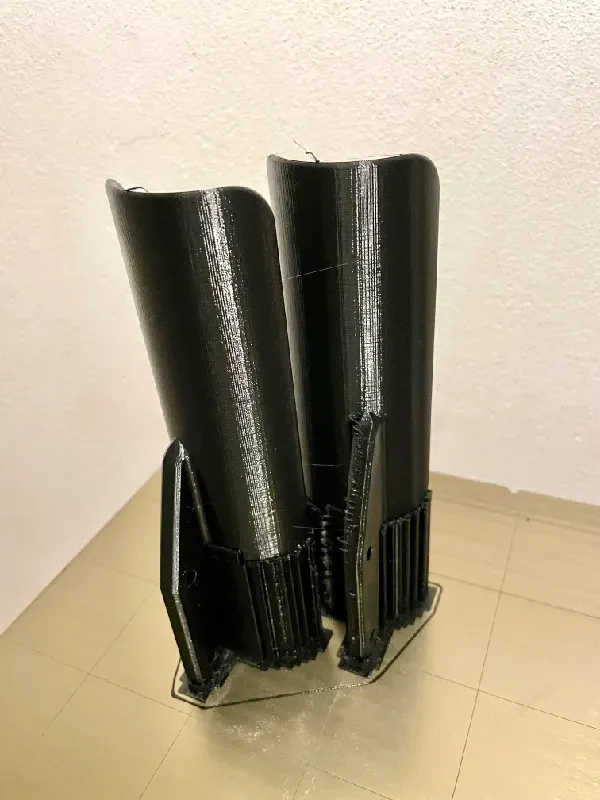

Я напечатал их из PETG и добавил достаточно периметров, чтобы верхняя часть была сплошной (достаточно 3 или 4 периметров). Я напечатал их в вертикальном положении, чтобы самые уродливые части оставались внизу, там, где их труднее всего увидеть. Это требует немалой поддержки, но я думаю, оно того стоит.

Обратите внимание, что модель предназначена только для правой ножки вилки (дроссельной заслонки). Чтобы получить другую сторону, вам необходимо отразить существующую модель в программном о��еспечении слайсера.

Я включил gcode из моего последнего отпечатка в слой PETG толщиной 0,15 мм для моего Prusa i3 Mk3. Этот файл для печати включает защиту левой и правой вилки.

Для окончательной обработки я сверлю отверстия сверлом диаметром 6 мм, а остальные дорабатываю острым ножом и напильником.

У меня на YouTube есть видео, в котором описывается установка брызговика CR50 и напечатанных на 3D-принтере протекторов вилки.

Удачной печати!
