Держатель телефона для Honda Pilot

В моей Honda Pilot 2019 года нет подходящего места для крепления держателя телефона. Панель приборов не имеет гладкой поверхности, поэтому прикрепить монтажную пластину для держателя телефона не получится. Существует множество универсальных держателей для телефонов, которые подходят для большинства автомобилей, но с ними я добился неоднозначных результатов. Некоторые плохо держат телефон, а другие держат его слишком далеко. Третьи прикрепляются к вентиляционным лопастям. Мой тяжелый телефон плохо висит на таких держателях, и в результате у меня сломано несколько вентиляционных лопастей.

РЕШЕНИЕ

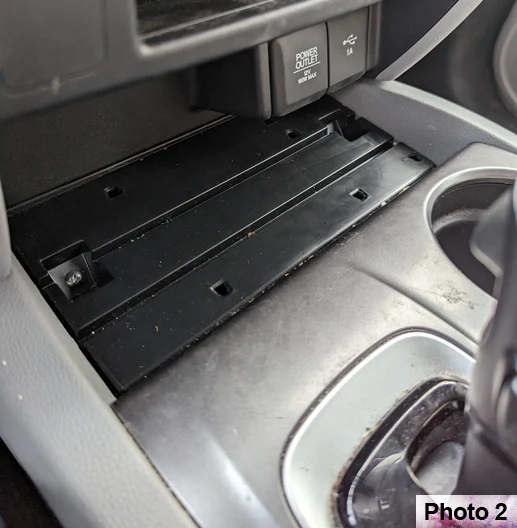

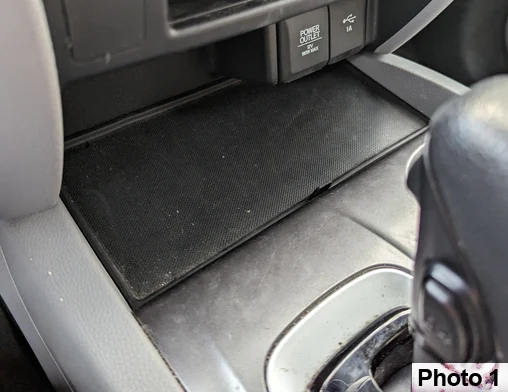

У моего Pilot есть небольшая полочка перед рычагом переключения передач (Фото 1). Вытащив резиновый коврик, который там установлен, я обнаружил несколько небольших дырочек (Фото 2).

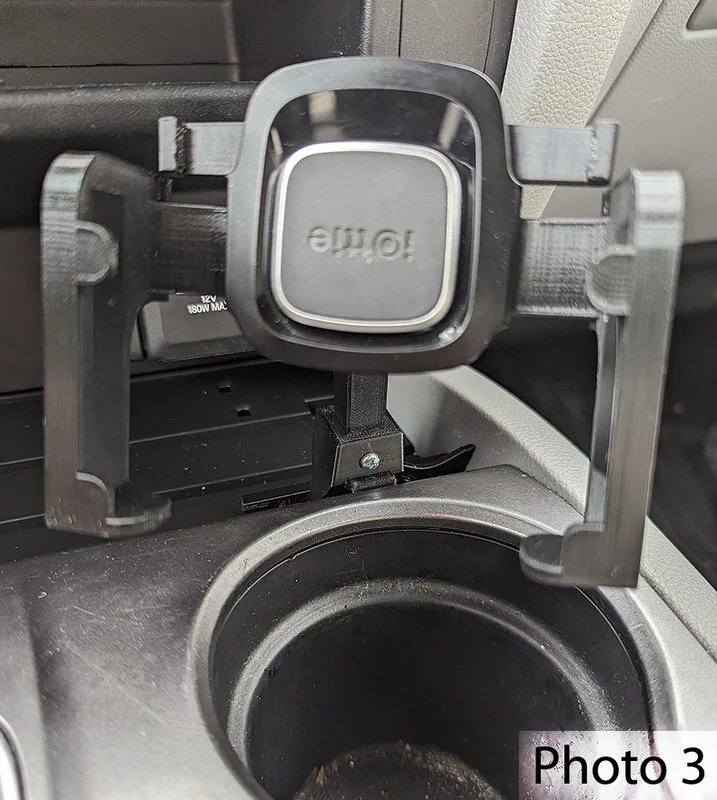

Я спроектировал держатель для телефона на основе остатков одного из неудавшихся обычных держателей для телефонов. То, что начиналось как iOttie Easy One Touch, превратилось в индивидуальный держатель для телефона, который хорошо сочетается с моим тяжелым телефоном Pixel 6 и его неопреновым кошельком, установленным сзади (фото 3).

Подробные инструкции по сборке см. в PDF-файле.

Или, если вы не поклонник файлов инструкций, следуйте инструкциям ниже. На всех фотографиях в правом нижнем углу указан номер, указанный ниже.

СУЩЕСТВУЮЩИЕ ЧАСТИ

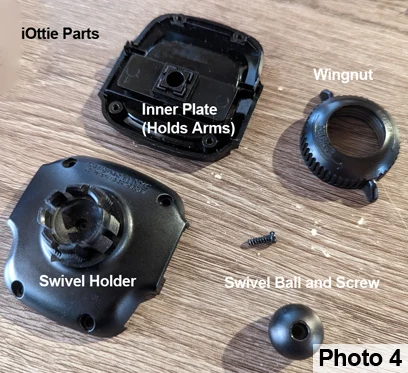

Корпус iOttie, который крепится к задней части телефона.

iOttie Body также имеет поворотное крепление и шар, прикрепленный к его задней части (вдали от телефона).

Необязательно: Вы можете сохранить существующие дужки (части, на которых держится телефон) iOttie. В мою модель входят запасные части большего размера с небольшими выступами, которые помогают предохранить телефон от наклона или выпадения из держателя.

(Фото 4)

ПЕЧАТНЫЕ ДЕТАЛИ

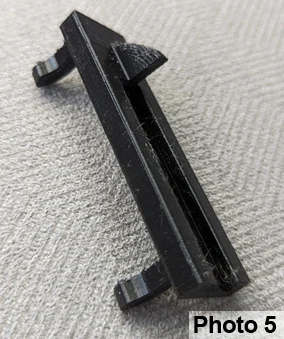

Подушечка: Это деталь, которая крепится к маленьким отверстиям под резиновым ковриком вашего Honda Pilot 2019 года (фото 5).

Основание: эта деталь надевается на подкладку и фиксируется с помощью смещенного язычка, который предотвращает ее вы��адение (Фото 6).

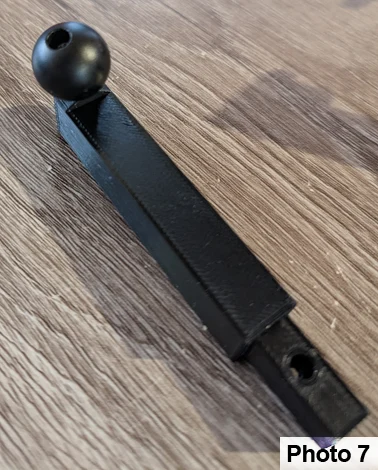

Вертикально: эта деталь прикрепляется к верхней части основания и простирается вверх. Он подключается к существующей базе iOttie с помощью поворотного шара (Фото 7).

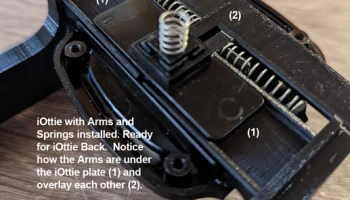

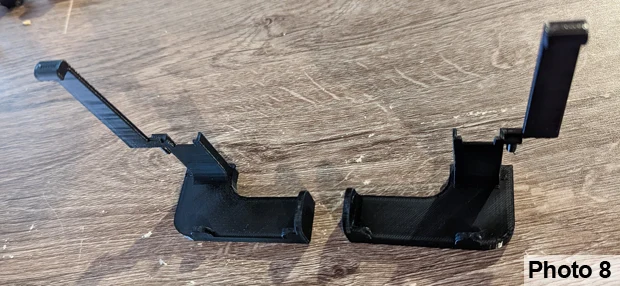

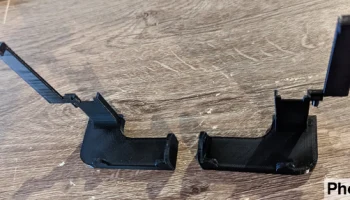

(Необязательно) Руки: Если вы решили заменить рычаги iOttie, вам нужно будет распечатать два рычага. Они кажутся зеркалами друг друга. Это не так. Между этими деталями есть небольшие различия, которые позволяют им проходить через корпус iOttie и скользить друг мимо друга, удерживая телефон (фото 8).

ПЕЧАТЬ

Все детали я распечатал в PETG. Его более высокая термостойкость означает, что он, скорее всего, не размягчится, если оставить его в закрытой машине, где температура может стать довольно высокой. Вы также можете ра��печатать это из ASA или ABS, оба из которых имеют еще более высокую термостойкость.

Я напечатал все детали с высотой слоя 0,15 и заполнением 30%, чтобы держатель был прочным и мог хорошо удерживать телефон, без добавления избытка нити. Я тестировал дужки с более низким заполнением, но при плотности менее 25% эти детали начали гнуться уже через пару недель ежедневного использования.

Для всех частей потребуются опоры. Я использовал метод поддержки Snug от PrusaSlicer и его настройки по умолчанию. Какие бы настройки вы ни выбрали для опор, будьте осторожны при удалении опорной конструкции с напечатанных деталей, поскольку на подушках и кронштейнах есть участки, которые могут легко сломаться.

(Фото 9)

Файлы Gcode включены в состав частей, ориентированных на лучшую печать и минимальную поддержку.

СБОРКА

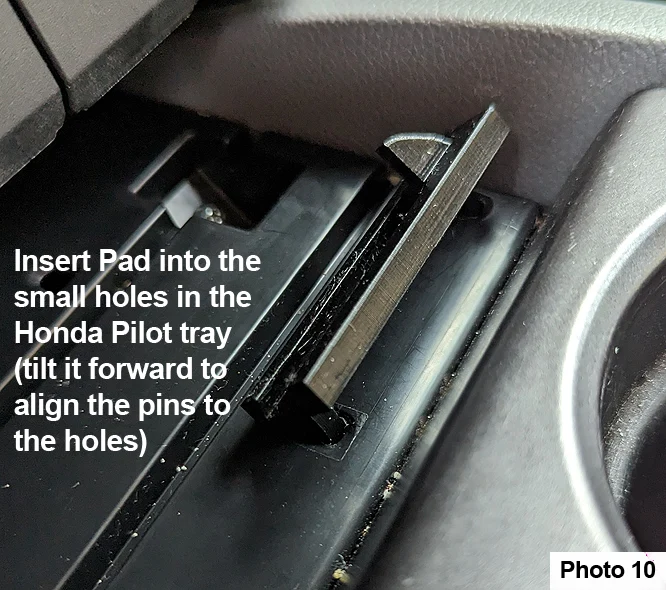

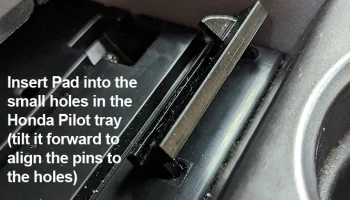

Распечатав все детали, прикрепите Pad к вашему Honda Pilot, используя небольшие отверстия под резиновым ковриком. Подкладка должна соединяться аналогично крючку для перфорированной доски: слегка наклоните ее и вставьте штифты в отверстия, затем поверните деталь, чтобы она выровнялась по поверхности.

(Фото 10)

Основание скользит по подставке. Вставьте его в канал до щелчка (Фото 8, 9)). Это зафиксирует базу на месте. Чтобы снять его, нажмите пальцем на канал накладки рядом с базовой частью. Как только язычок смещения будет нажат, основание соскользнет.

Прикрепите поворотный шар iOttie к верхнему концу стойки. Закрепите шар на стойке с помощью того же маленького винта, который удерживал шар на стойке iOttie.
