Кронштейн крепления баллона Honda Acty............

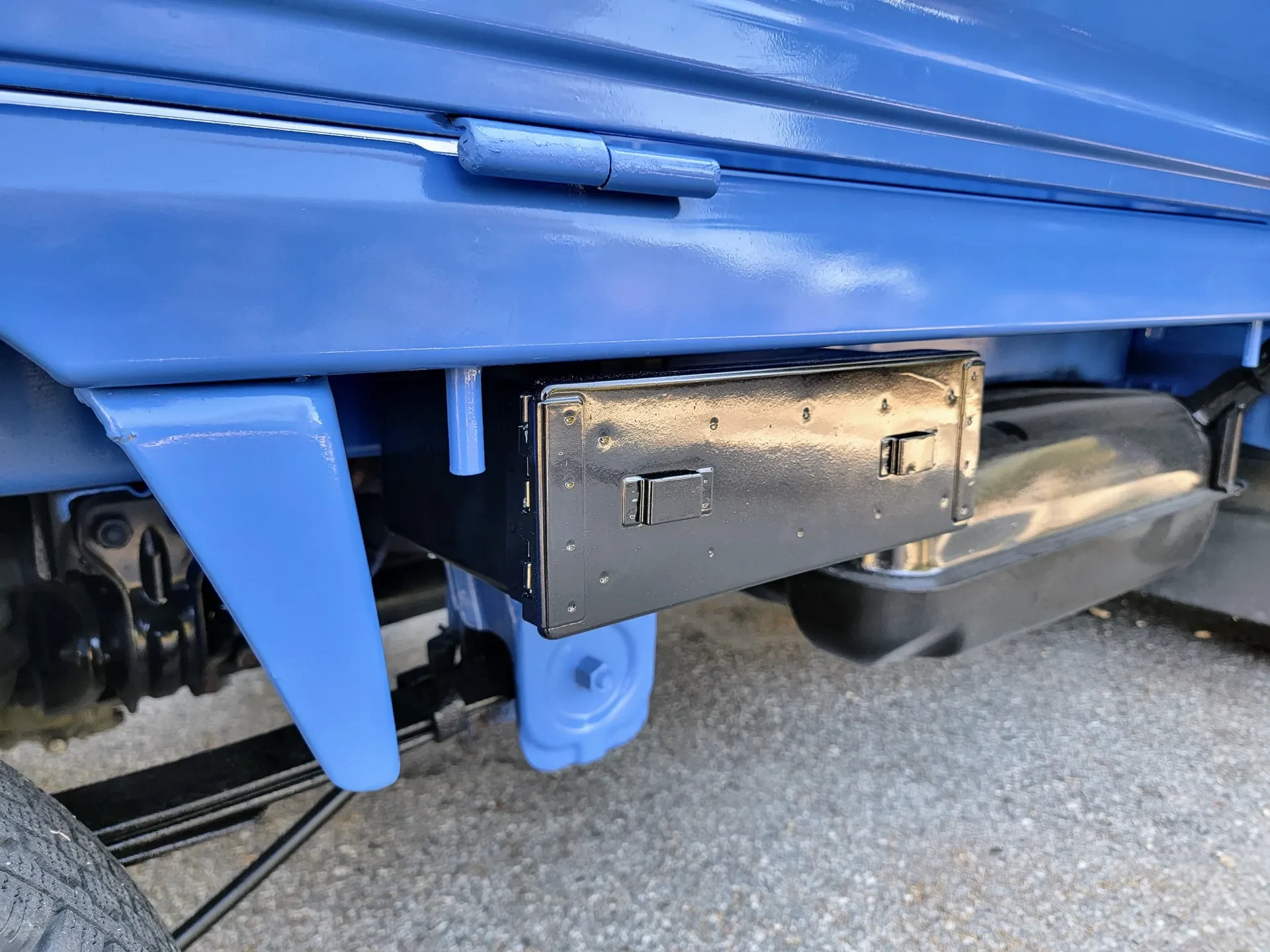

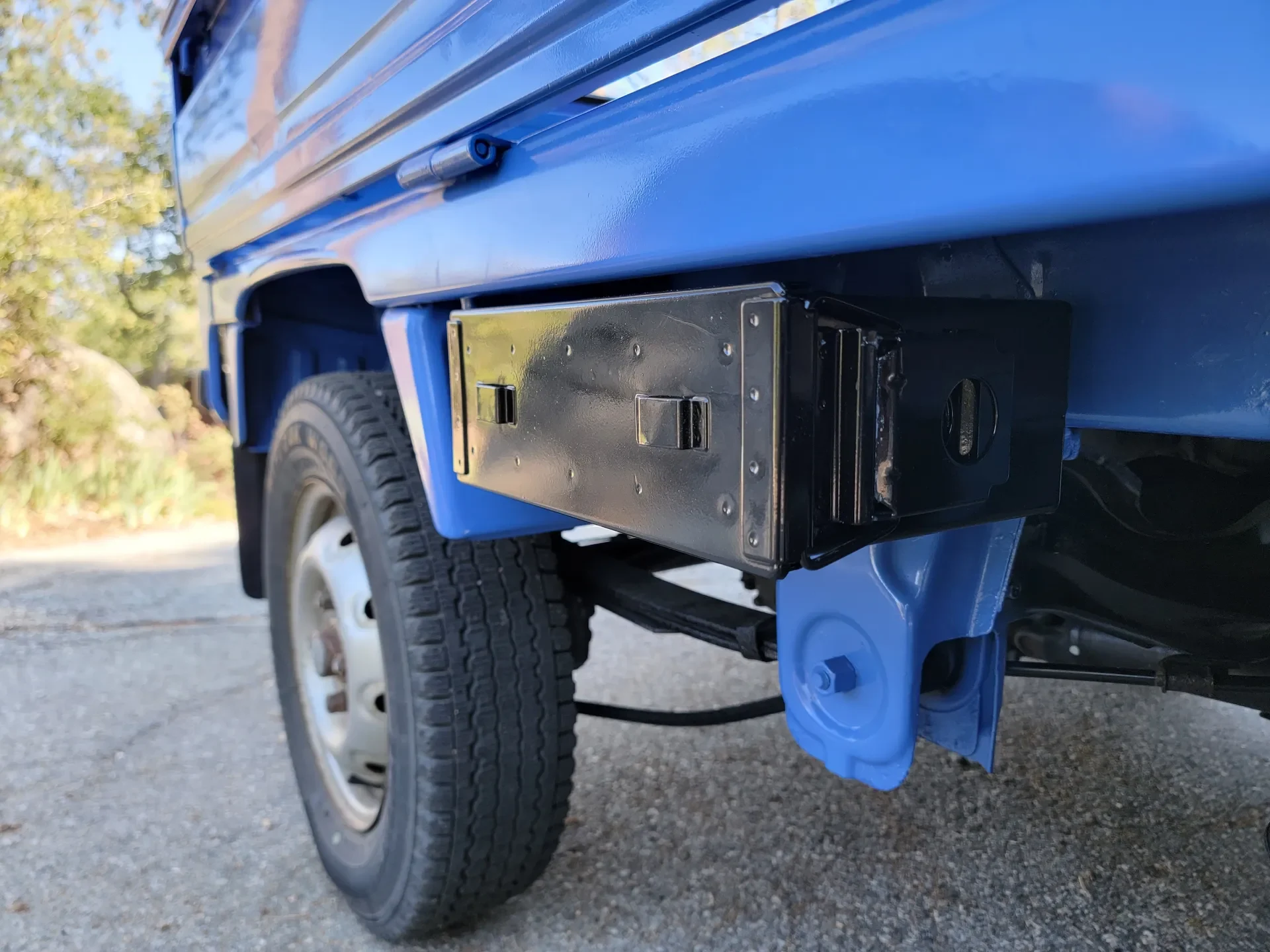

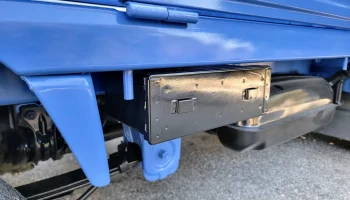

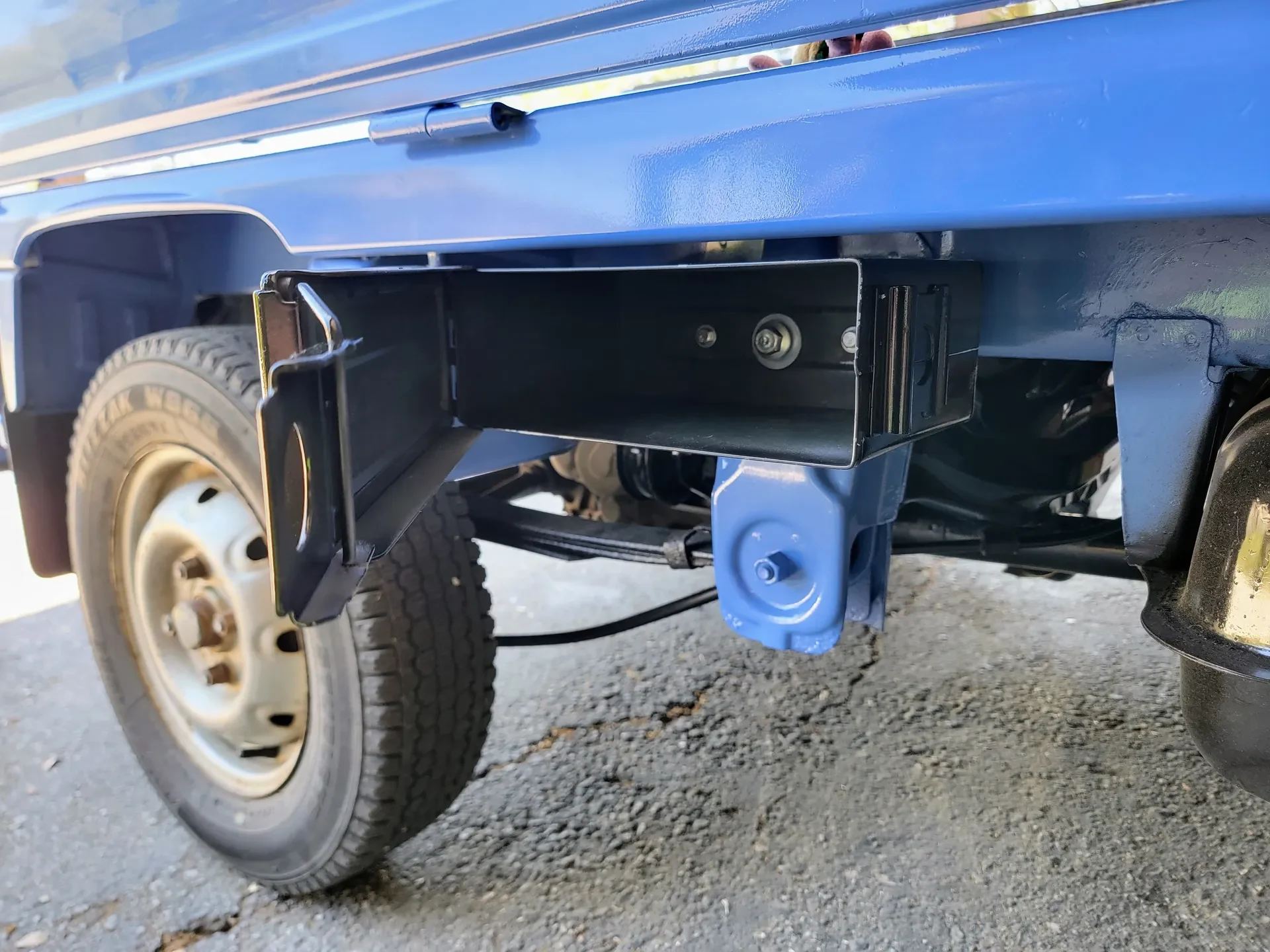

Этот кронштейн позволяет установить канистру с патронами емкостью 30 кал под кузовом Honda Acty для хранения.

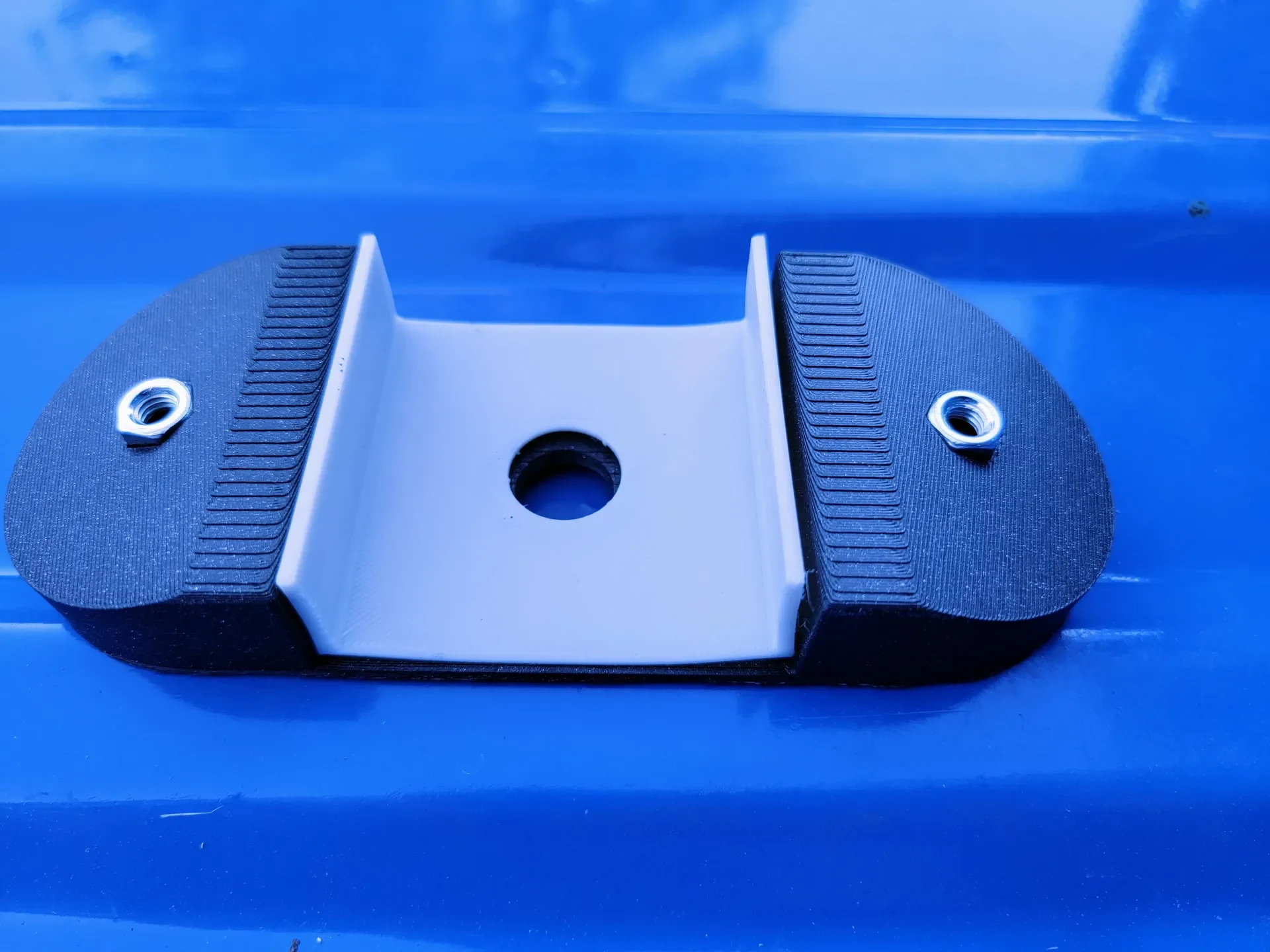

Вставка из ТПУ обеспечивает плотное прилегание, а ее размер можно изменить для идеальной посадки. Возможно, можно было бы обойтись и жестким материалом, но я не пробовал.

Я использовал канистру с боеприпасами Harbour Freight, но вы, вероятно, можете использовать любую коробку калибра .30. Я покрасил свой в черный цвет и удалил ненужные руч��и. Вам придется просверлить два отверстия под внешние болты М6 и центральное под болт М12. Не знаю, как работают другие коробки, но у ВЧ-бокса крышка сползает с петель. Требуемая ориентация коробки (защелка вперед) означает, что крышка может соскользнуть с петель, если вы не будете осторожны при открытии коробки. Трение удерживает ее на месте достаточно хорошо, но в идеале крышка должна отсоединяться в другом направлении или не отсоединяться вообще. Другие ящики с боеприпасами могли бы работать таким же образом, но я не знаю.

Настройки печати:

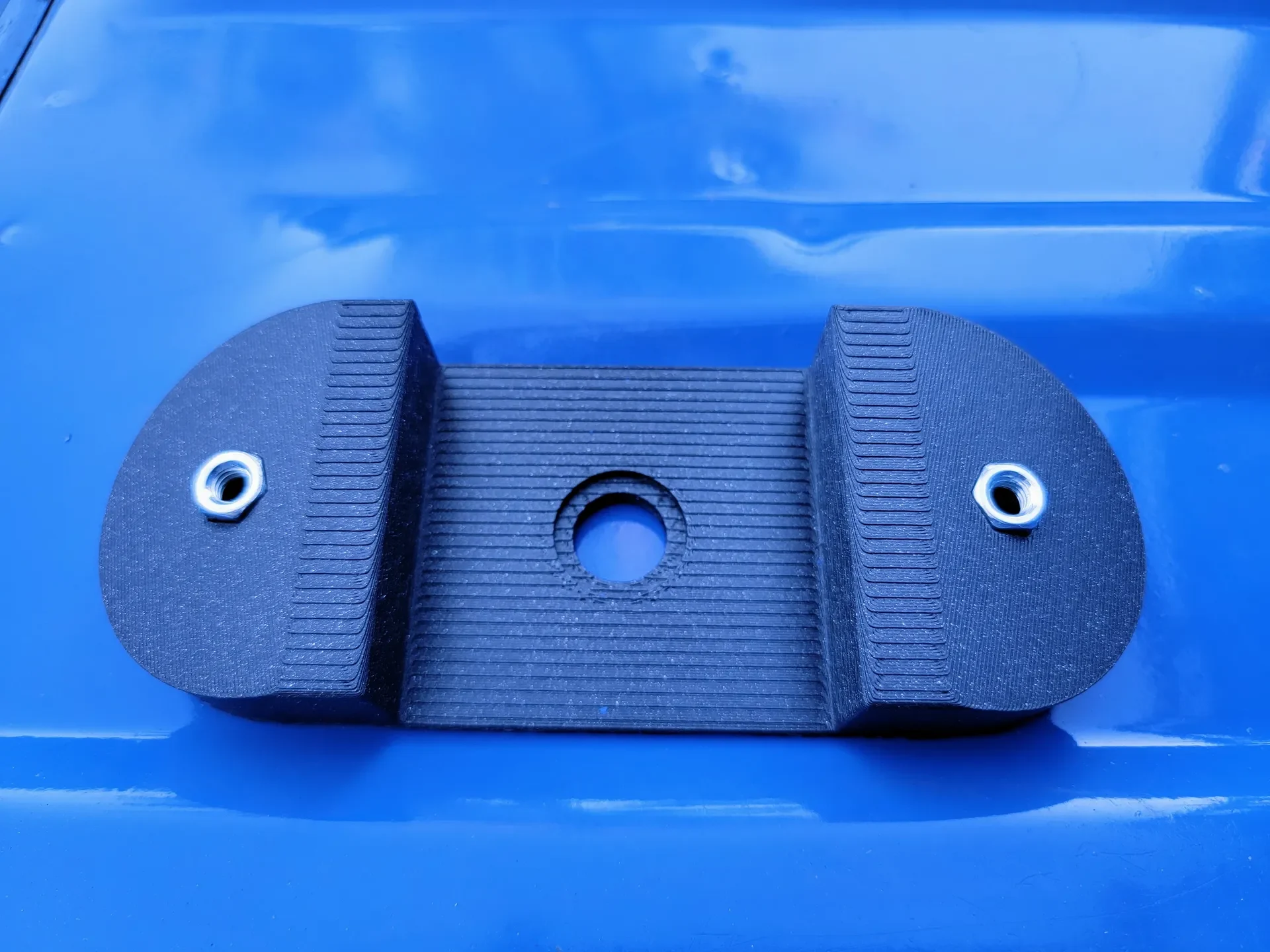

Кронштейн:

ASA (Prusament Galaxy Black)

.2 высота слоя

30% сотовый наполнитель

5 периметров

6 верхних слоев

13 нижних слоев

При необходимости дополните поля, чтобы контролировать деформацию.

Вставить:

ТПУ (Филафлекс 40)

.2 высота слоя

настройки настроены для печати как цельного куска

Масштабируйте до 99,7% в слайсере и продолжайте оттуда, чтобы получить хорошее соответствие.

Установить:

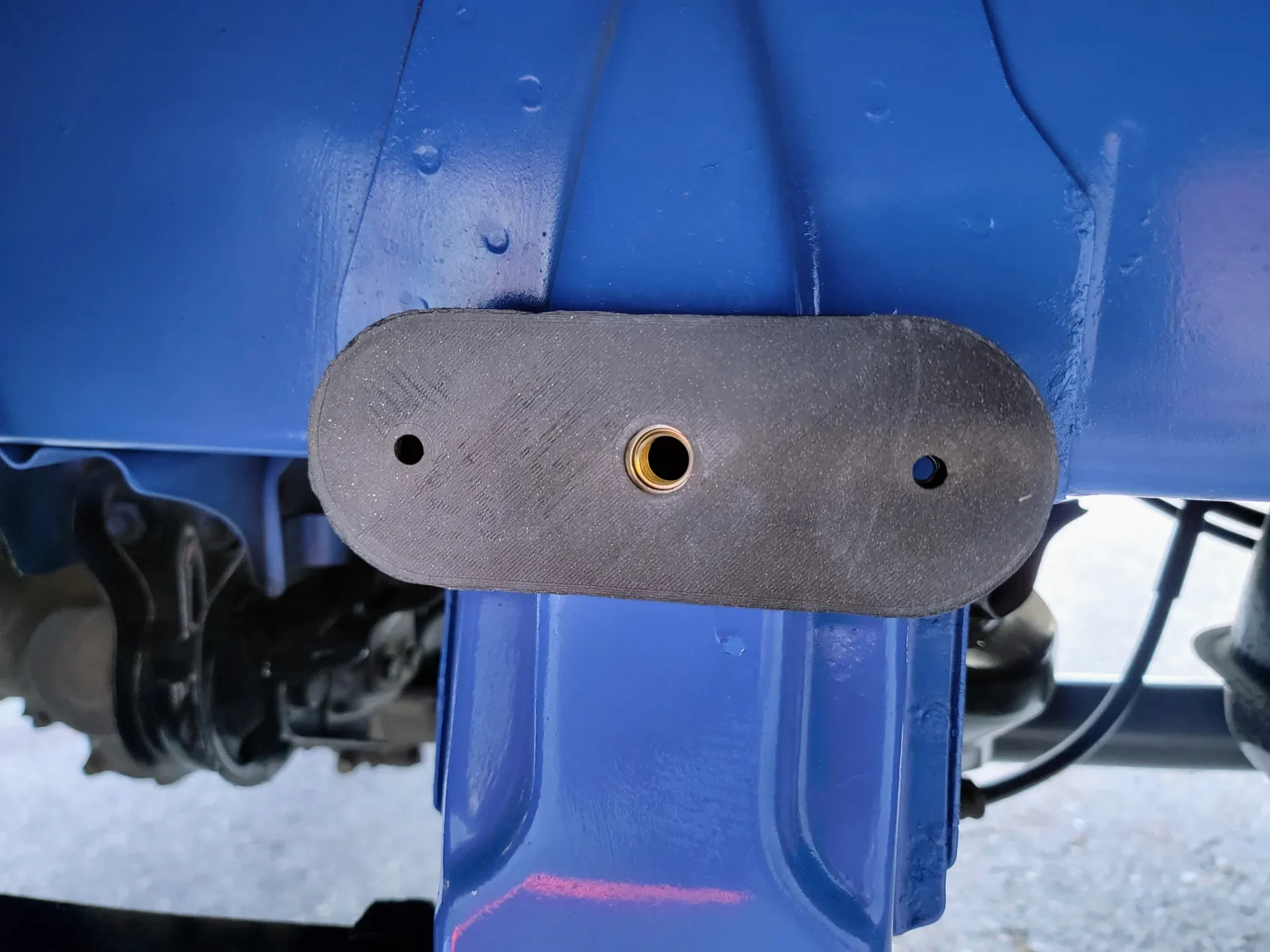

Вам необходимо установить заклепку М12 в отверстие на грузовике, чтобы закрепить кронштейн и коробку на месте, а также вам понадобятся две гайки и болты М6, чтобы закрепить коробку на кронштейне.

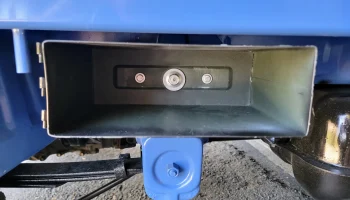

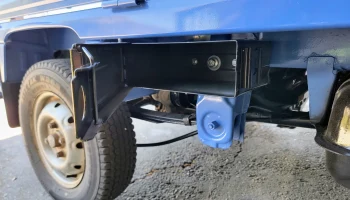

Прикрепите кронштейн к коробке с помощью крепежа M6 более толстой стороной вверх, затем прикрутите узел к заклепочной гайке на Acty.
