1:28 Хонда с2000; Совместимость с Mini-Z

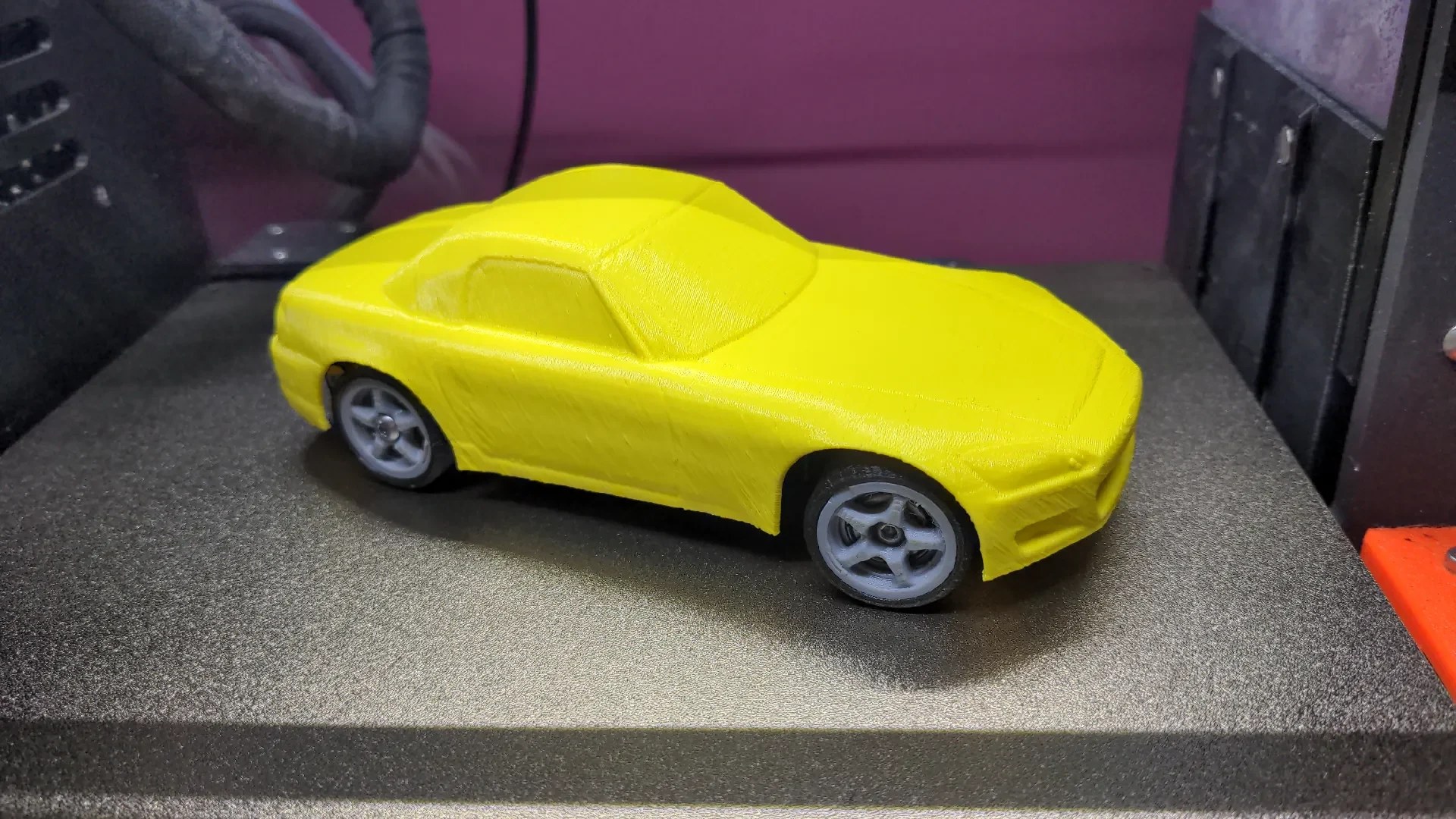

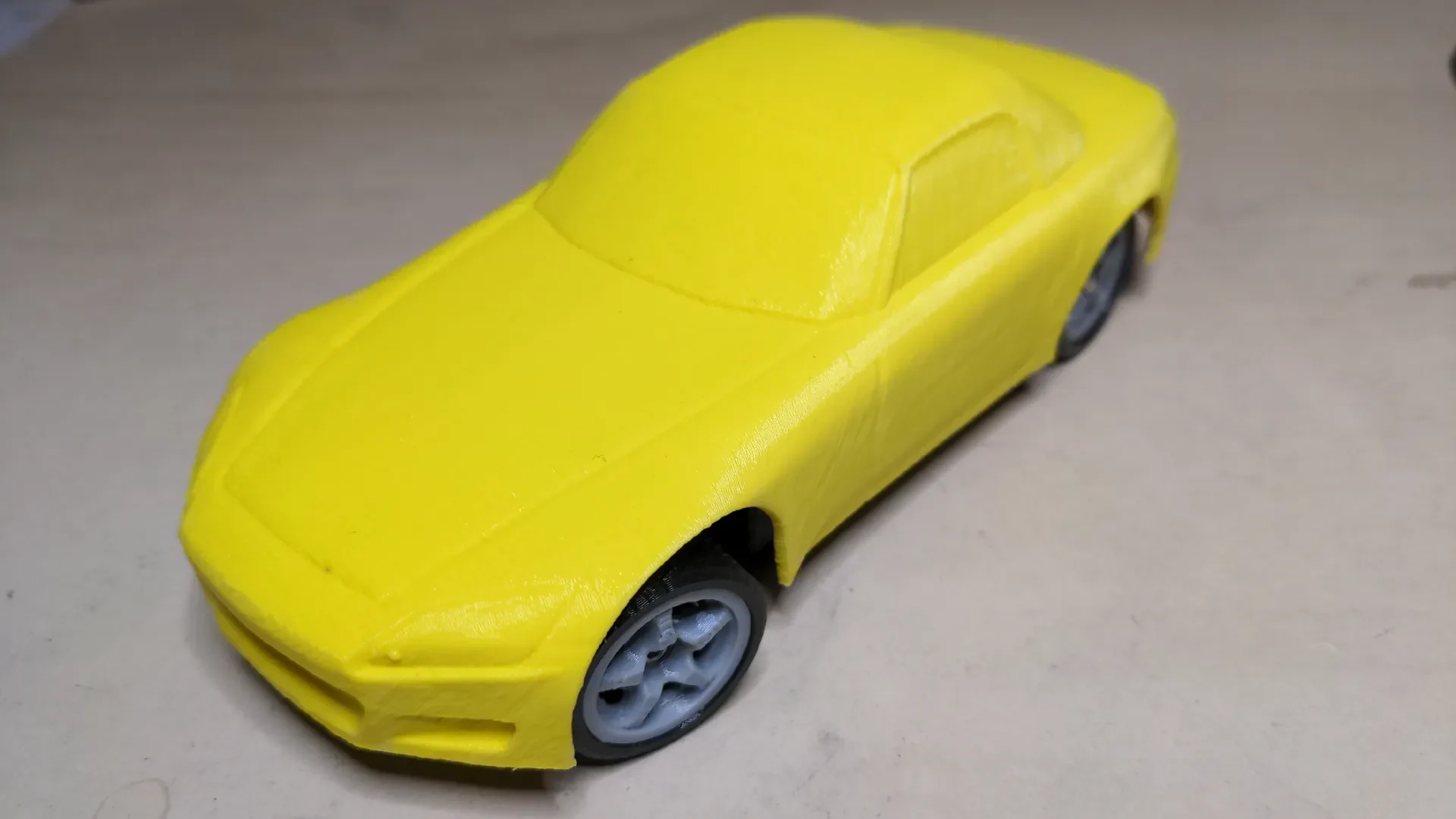

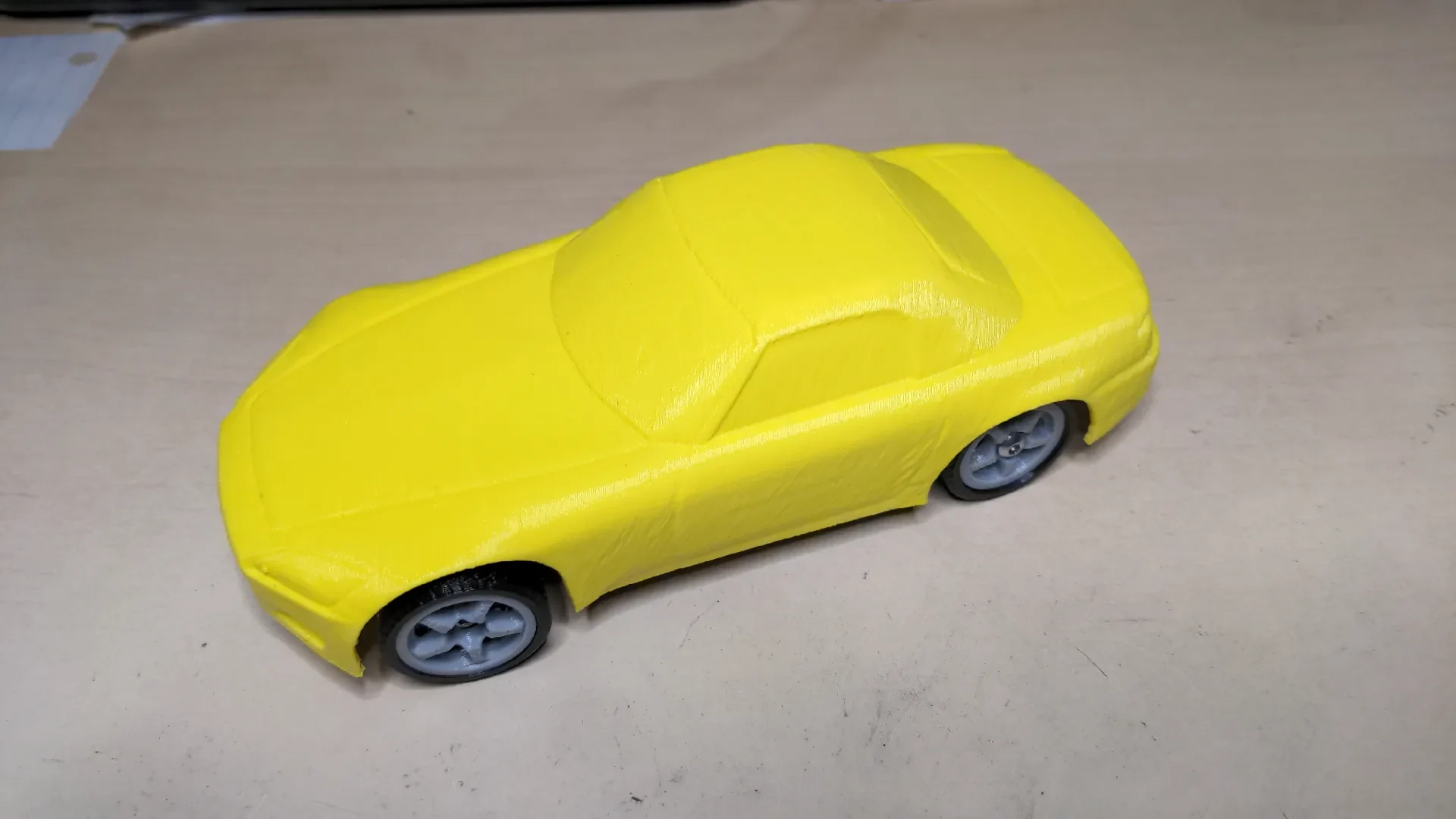

Я переделал и собрал этот комплект радиоуправления для Honda s2000 вместе с видео по сборке. Надеемся, что это принесет удовольствие от печати и сборки.

Рекомендации по оборудованию

Для сборки требуется следующее оборудование:

7 винтов с полукруглой головкой M3x20 мм
2 винта с полукруглой головкой M3x14 мм
8 винтов с полукруглой головкой M3x10 мм
17 контргаек M3
4 подшипника 625 ИЛИ 2 подшипника 625 + 4 подшипника MR85ZZ
2 винта с полукруглой головкой M2,5x3 мм (для переключателя ESC)
2 винта M2,5x6 мм с полукруглой головкой (для переднего зажима mini-Z)
Пружины с наружным диаметром 4 мм, 2x6 мм для передней подвески, 2x20 мм для задней.

Вот продукты, которые я использовал в этой сборке:

Контргайки М3
Застежки-пуговицы М3
Винты M2,5 с полукруглой головкой
Компенсационная пружина 0,4 мм (0,4 — жесткая, 0,5 — слишком жесткая)
625 подшипников
Подшипники MR85ZZ (опция; при использовании уменьшается вес задней части)
130 Мотор (совместим с 2 с)
Mini 30A ESC (совместимость с 2 с)
Приемник FS2A (или любой совместимый приемник для вашего передатчика)
Шины (необязательно; вы можете распечатать шины из ТПУ, но они будут иметь лучшее сцепление с дорогой)
PTK 7462 Высоковольтный сервопривод (готовность 2 с)
Аккумулятор WLToys 450 мАч 2S 7,4 В
Настройки печати/рекомендации

К файлам пластин применены следующие настройки.

лоток1.3мф:

Высота слоя 0,15 мм на сопле 0,4 мм.
от 4 до 5 периметров
70% заполнение
7 нижних слоев; 7 верхних слоев
ПЭТГ желательно

лоток2_xx.3mf:

Высота слоя 0,10 мм на сопле 0,4 мм.
4 периметра
70% заполнение
7 нижних слоев; 7 верхних слоев
ПЭТГ желательно

колеса_xx.3mf:

Высота слоя 0,10 мм или 0,15 мм.
4 периметра
PLA, PETG ок

шины_tpu.3mf:

Высота слоя 0,10 мм или 0,15 мм.
3 периметра
ТПУ

body_brz.3mf:

Высота слоя 0,10 мм или 0,15 мм.
НОАК ок

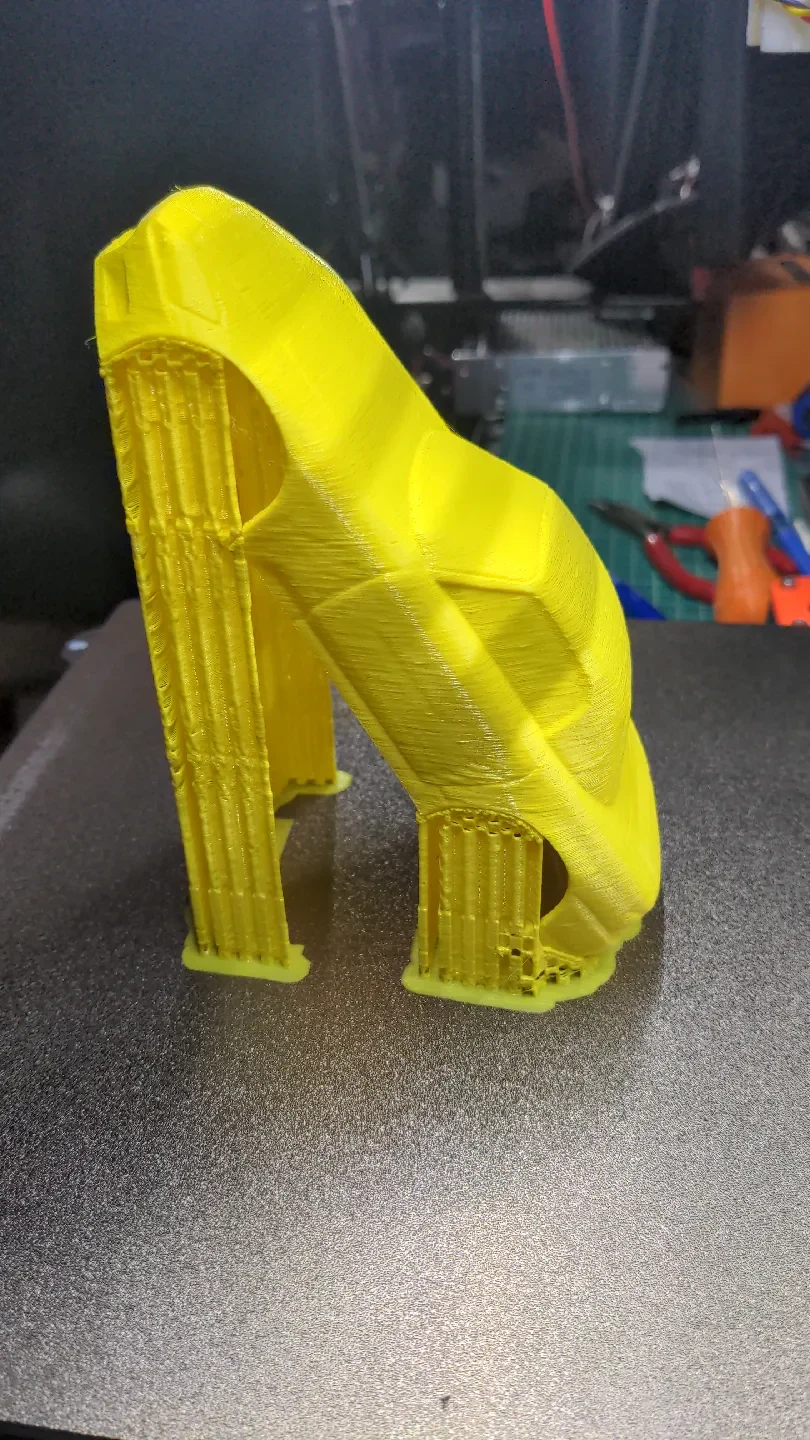

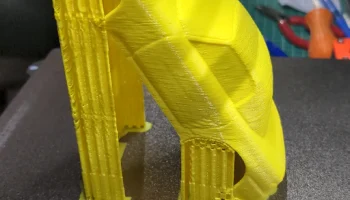

печатайте с поворотом на 60 градусов для достижения наилучшего результата
используйте края для увеличения адгезии
много вспомогательного материала, где это необходимо
Сборка

Примечание: это видео состоит из двух частей. Я рекомендую вам просмотреть их оба, прежде чем печатать/собирать этот проект. В первом видео рассказывается о сборке оригинального шасси mini-Z, а во втором — о некоторых модификациях (например, 94-миллиметровом шасси, включенном в эту сборку), колесах TE37 и модификациях подшипников MR85ZZ. Он также охватывает электронику и сборку окончательного корпуса.
