Колпак ступицы газонокосилки Honda (модель HRB 475).........

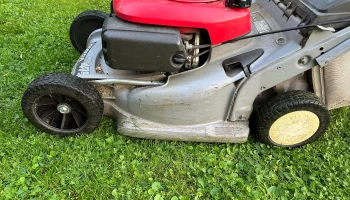

Поскольку у нашей газонокосилки уже давно не было одной из колпаков ступицы, а недавно я занялся 3D-печатью, я решил смоделировать запасную деталь.

Колпак ступицы специально смоделирован на основе размеров модели Honda HRB 475, но, по крайней мере, должен подходить к другим газонокосилкам Honda с шинами того же типа (диаметр колпака ступицы составляет 134 мм).

Я тестировал разные нити и способы печати. Здесь я узнал, что PLA легко печат��ет, но он слишком хрупок, а «захватные рычаги» легко ломаются при ударе или прижимании к краям станины и тому подобное — как вы можете видеть на других колпаках ступиц, они довольно сильно избиваются. В конце концов я напечатал его с помощью ТПУ. Он немного менее жесткий, чем оригинальный колпак, но разницы не видно, и поэтому он намного более прочный, чем оригинальные колпаки ступицы. Однако вы можете попробовать напечатать его из PETG, поскольку он менее ��рупкий и выдерживает его лучше, чем PLA.

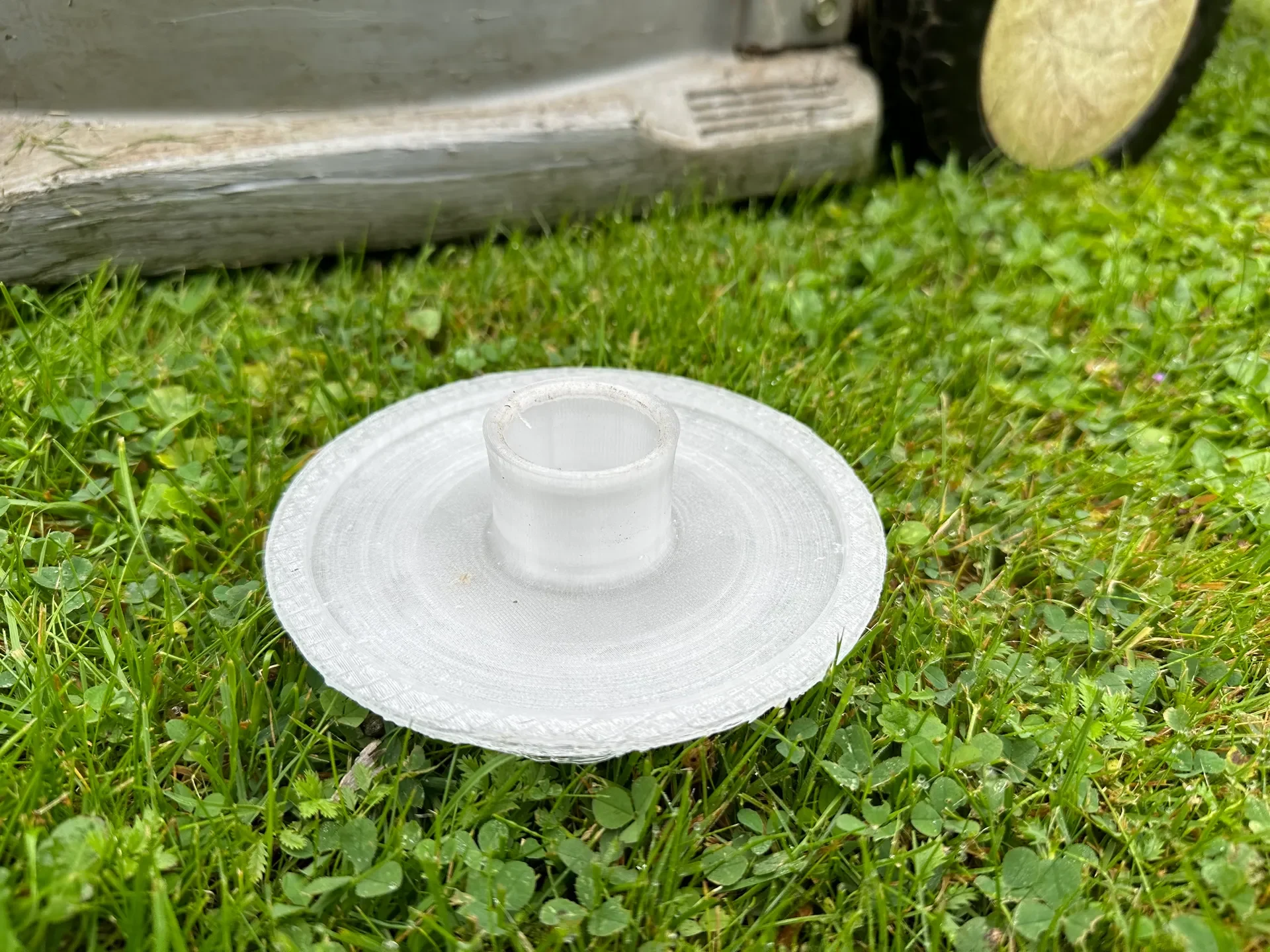

Чтобы у вас был выбор, я включил 2 разных типа: один с рельефными отверстиями для PETG, PLA или других более жестких нитей (версия 2.1), а другой без рельефных отверстий для ТПУ (версия 2.2). Каждая модель хорошо ложится на приемный гребень шины и надежно крепится.

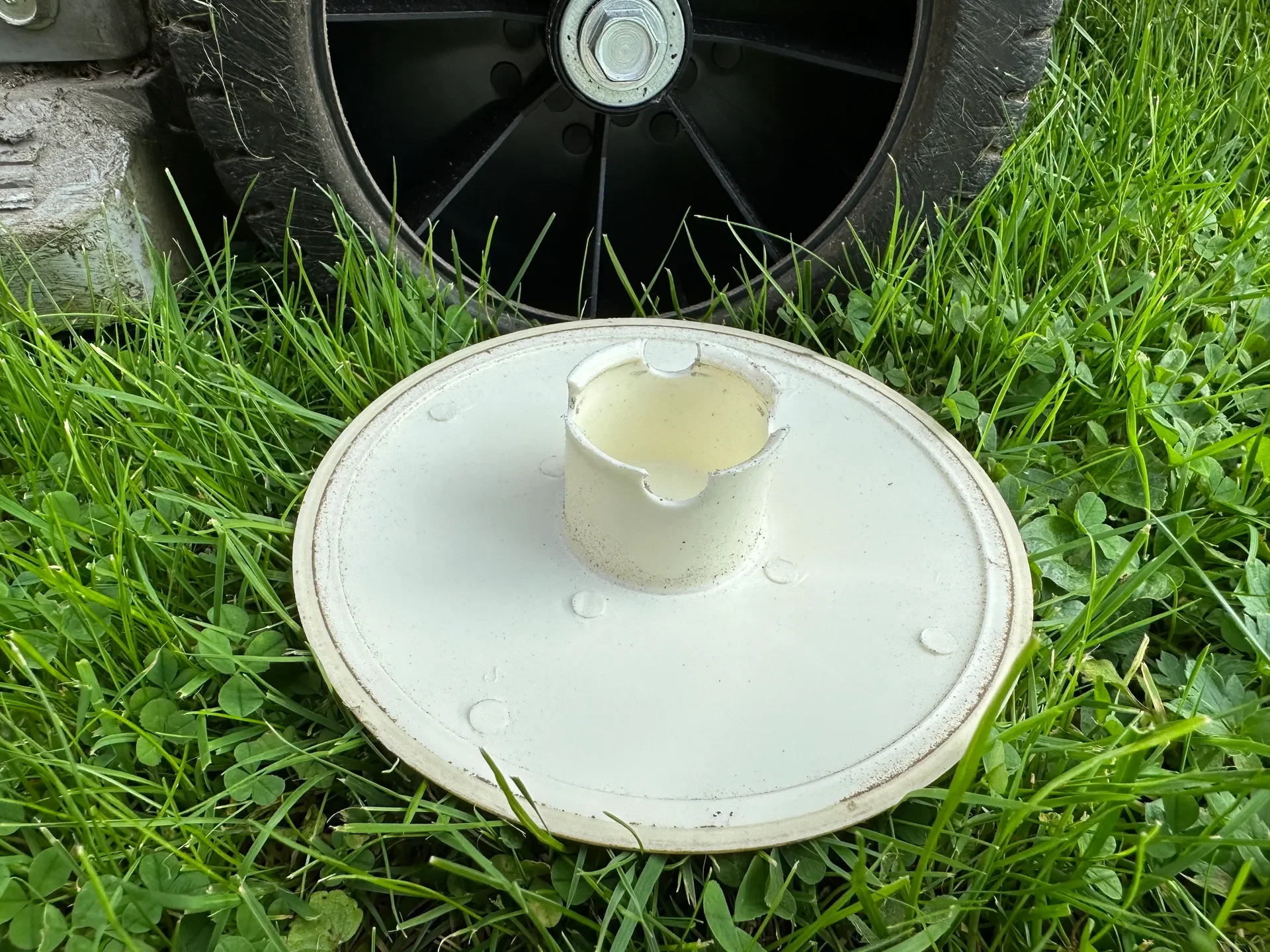

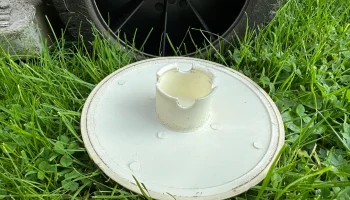

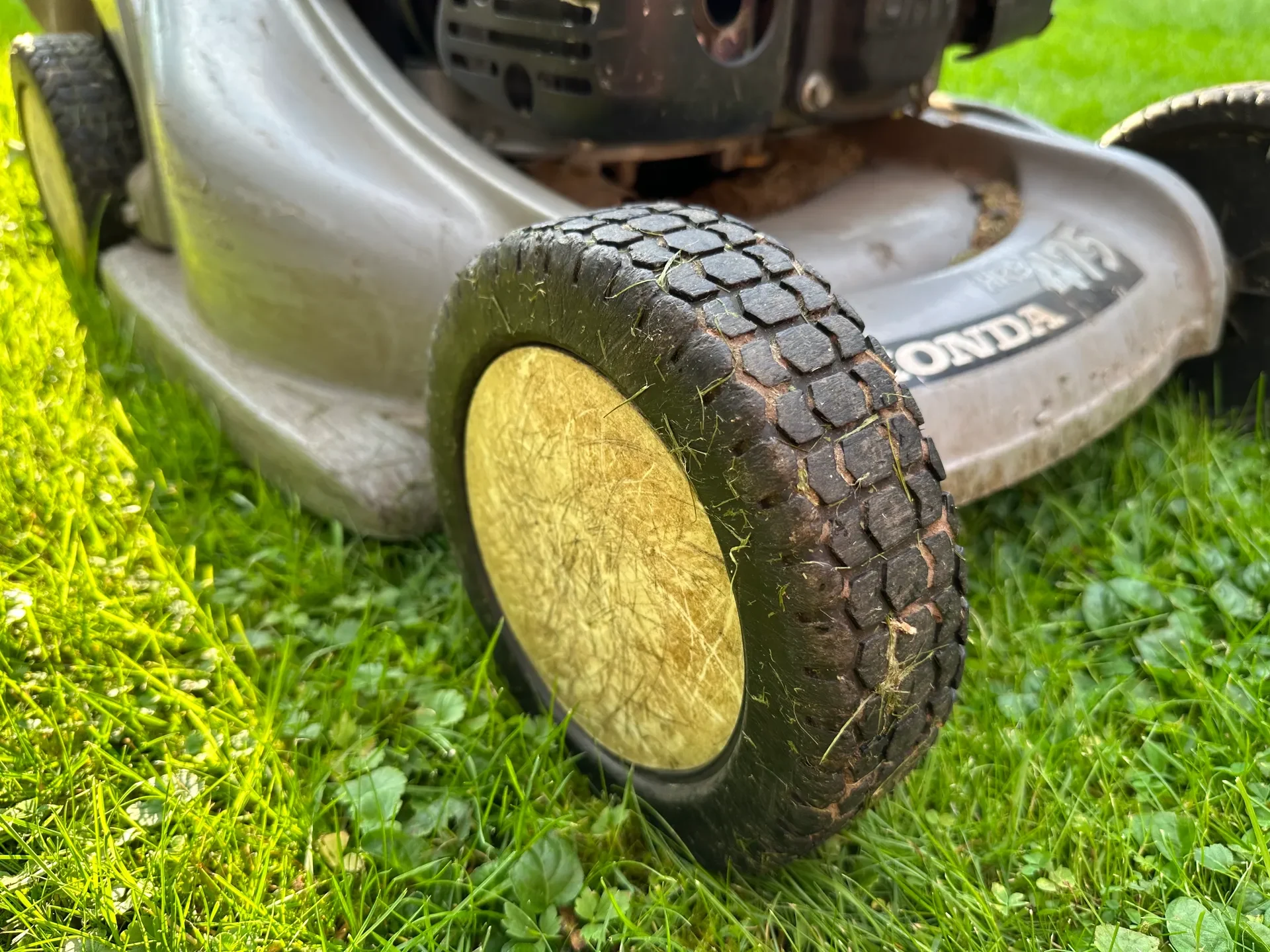

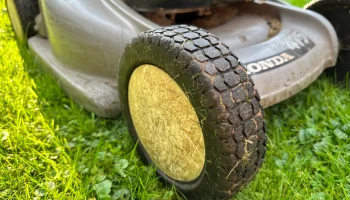

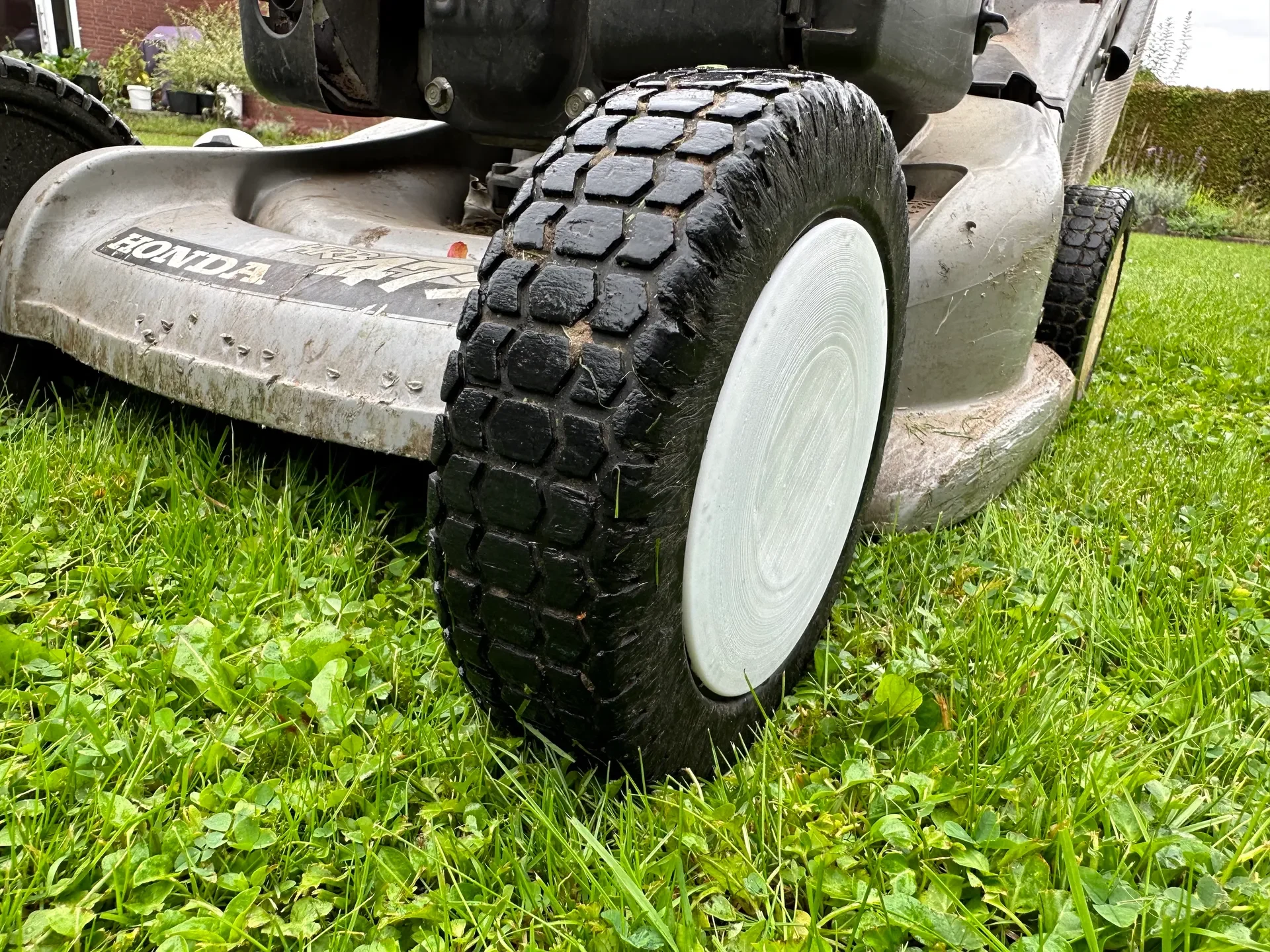

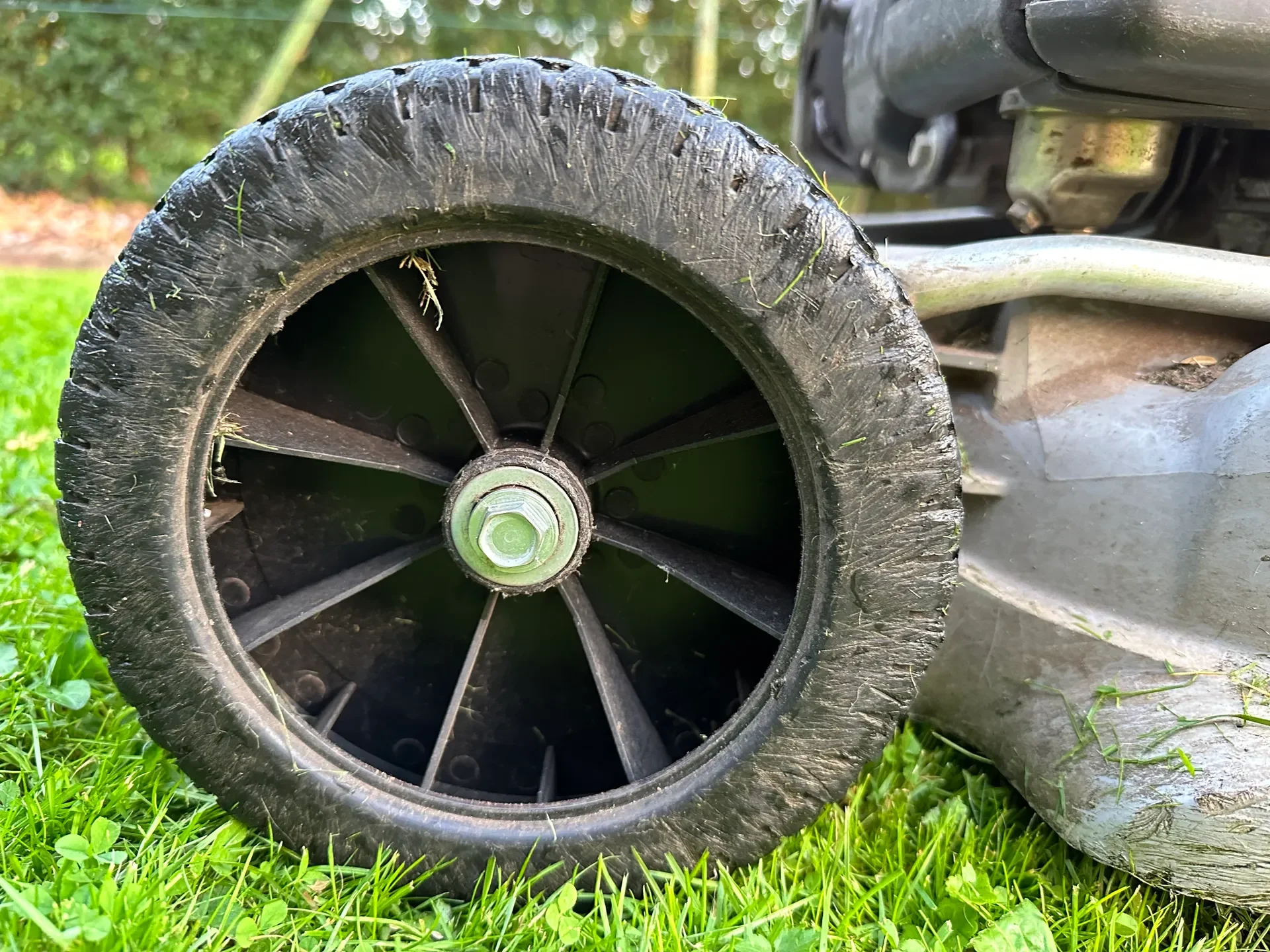

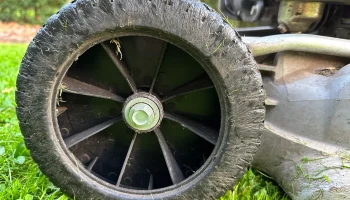

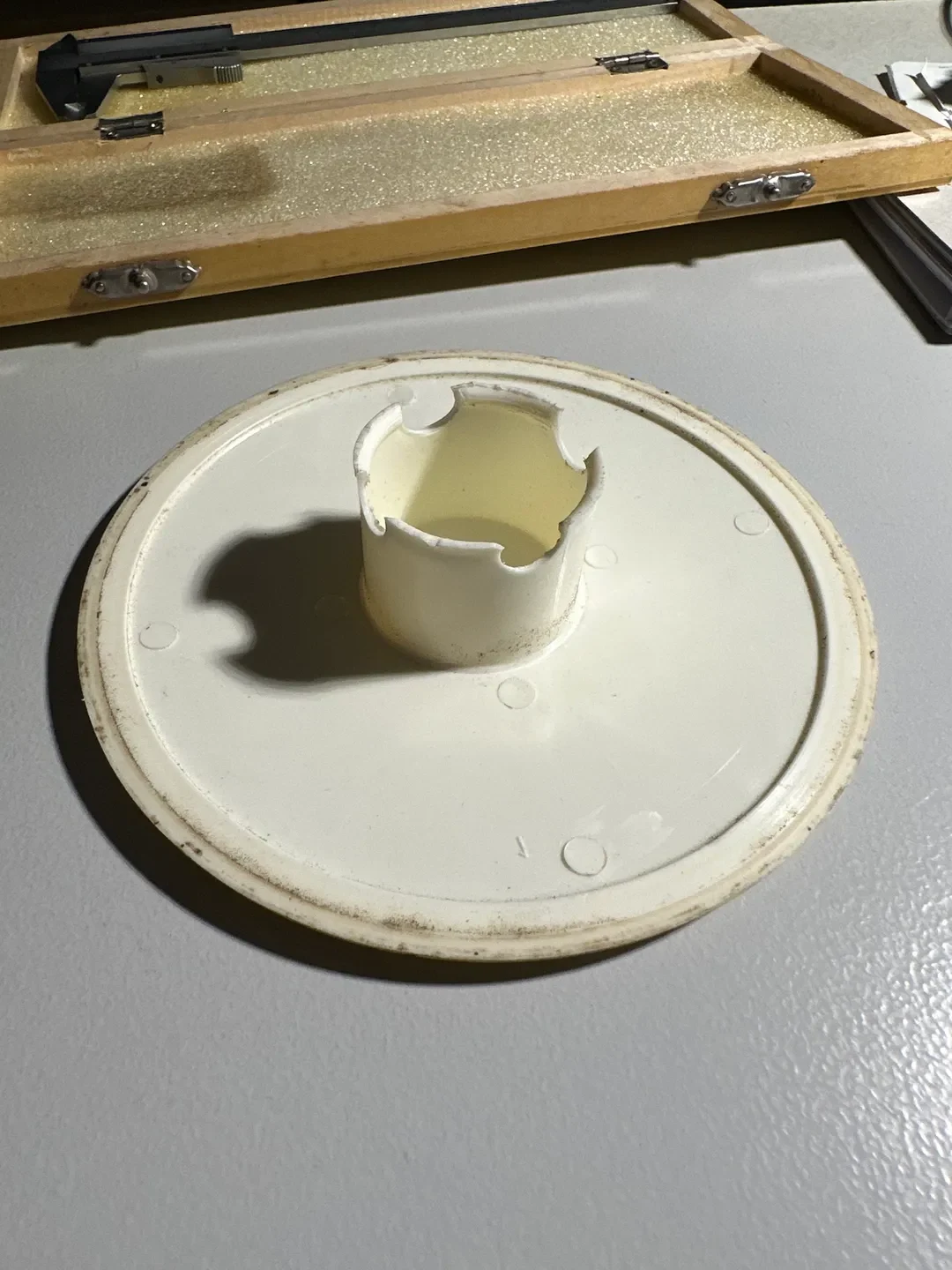

На рисунке №5 крупным планом показан стиль шин, чтобы вы могли увидеть, подойдет ли эта модель и к вашей газонокосилке. Оригинальная деталь показана на рисунках 6 и 7.

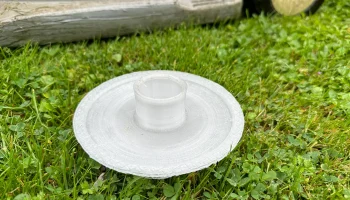

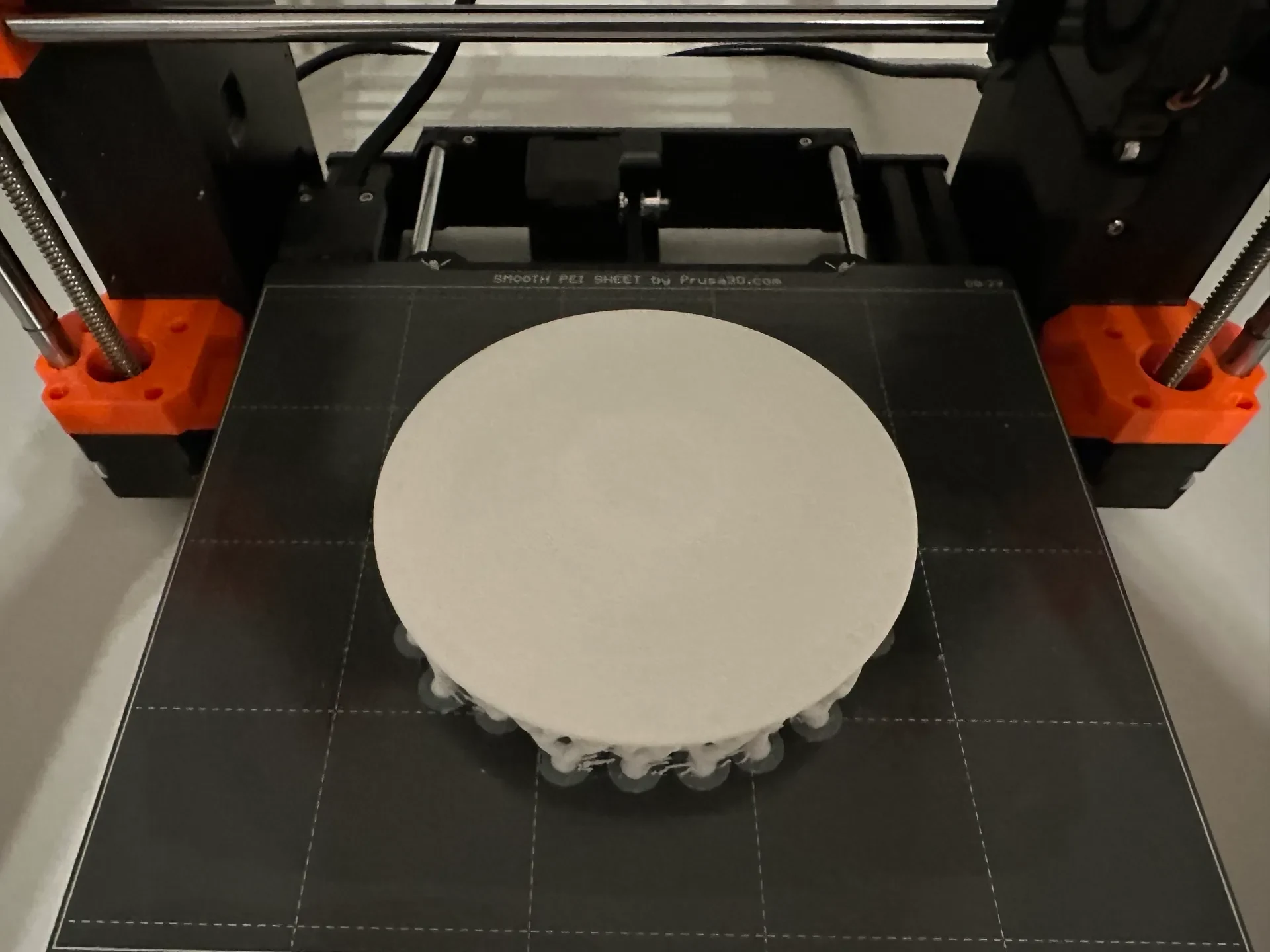

Как я узнал во время нескольких тестовых отпечатков, куполообразная часть колпачка печатается и выглядит намного лучше, когда ее не помещают непосредственно на печатную платформу, а печатают как верхний слой. Печать занимает больше времени (особенно с использованием ТПУ) и требует поддержек, но результат того стоит. Чтобы вы могли выбирать, оба файла .stl показывают модель стоящей вертикально, поэтому вам просто нужно выбрать лицо, которое вы хотите положить на печатную платформу. Также включены файлы f3d для обоих типов, так что вы можете адаптировать их специально к своим потребностям, если у вас другой тип шин. Обратите внимание, что вы можете влиять на жесткость модели ТПУ за счет разных производителей нитей и количества периметров.

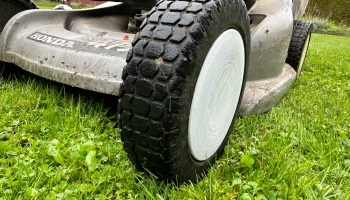

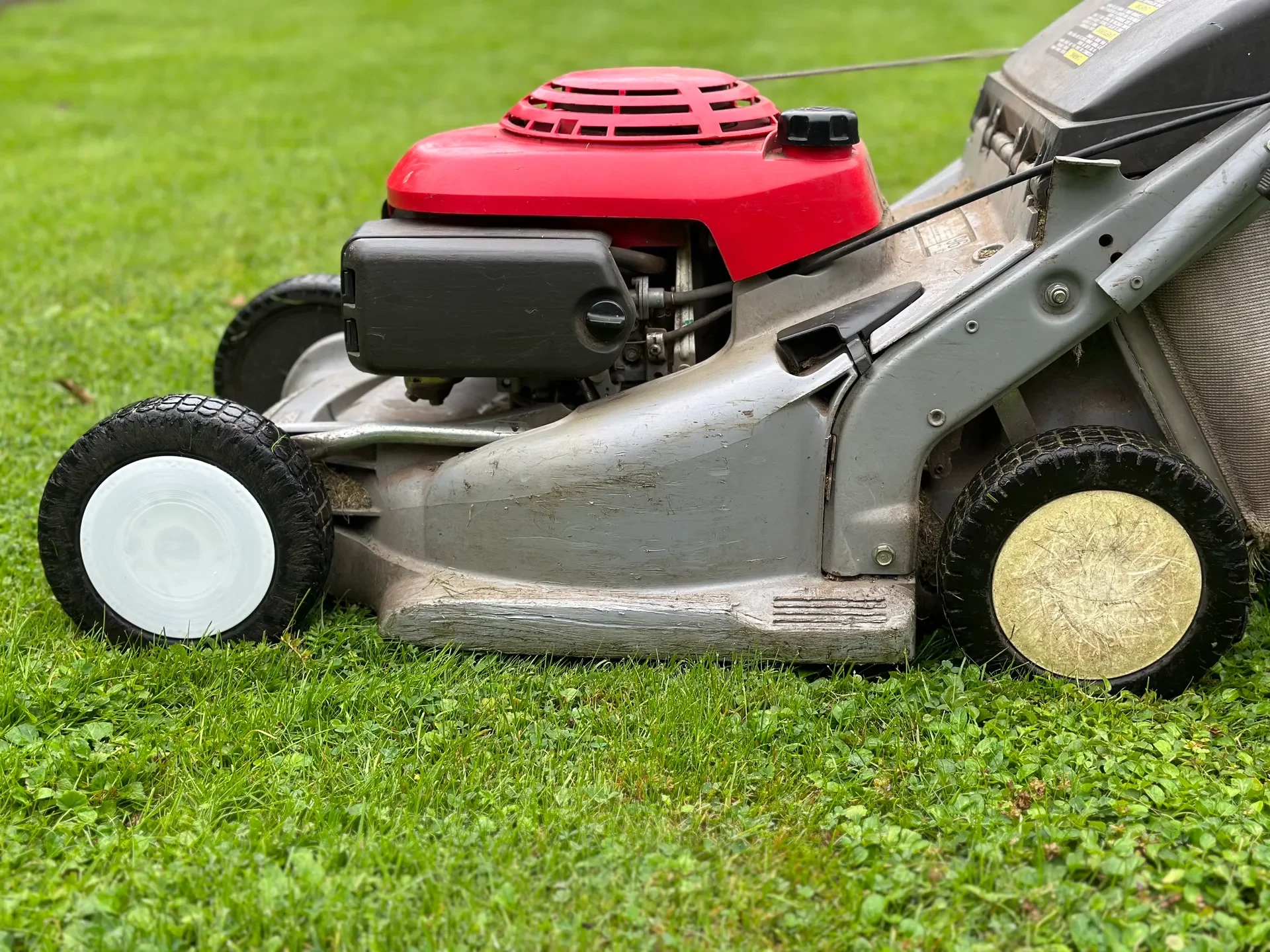

Хотя вы можете увидеть разницу, поскольку на сменной кры��ке нет потертостей и она еще не слегка желтовата от скошенной травы, но, несмотря на это, она выглядит намного лучше, чем раньше.

Время печати PLA с внешней крышкой, лежащей на печатной платформе, составило около 7 часов, время печати из TPU с подставками для оптимального результата — около 23 часов.

Приятной печати и любопытно посмотреть на ваши работы.
