Honda Motocompacto Мод дроссельной заслонки с поворотной ...

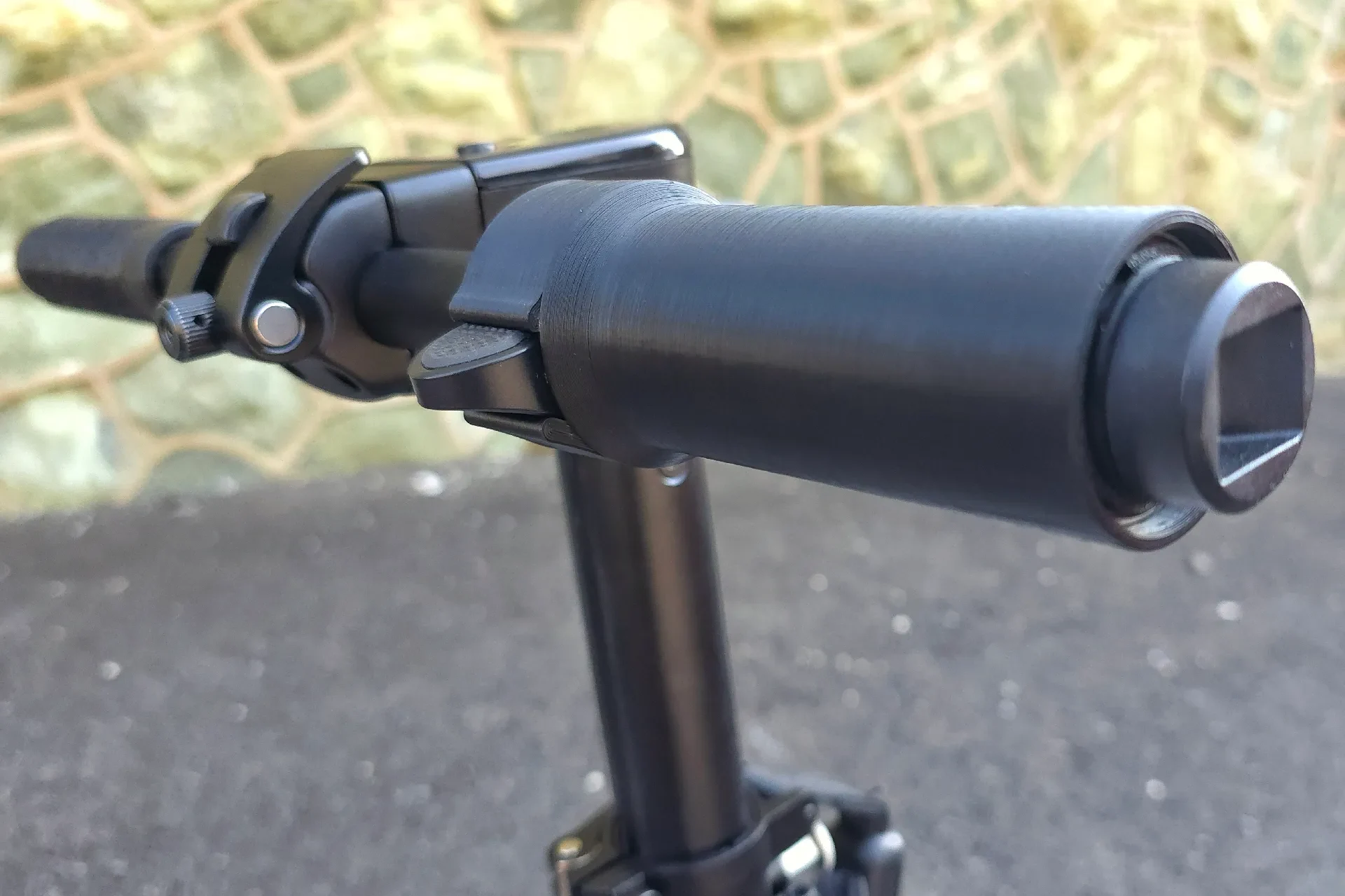

Это быстрый и простой мод, позволяющий превратить стандартную дроссельную заслонку Honda Motocompacto с управлением от большого пальца в дроссельную заслонку с поворотной рукояткой, как на стандартном мотоцикле!

Вам понадобится настоящая металлическая фурнитура:

2 шарикоподшипника 6706-2RS (30x37x4 мм) (я купил около 10 штук на Amazon менее чем за 20 долларов)

И все! Все остальное напечатано на 3D-принтере, включая стопорные кольца, удерживающие подшипники ��а месте!

Примечание. ВАМ НЕОБХОДИМО КАЛИБРОВАТЬ ОТПЕЧАТКИ ПО ПОДШИПНИКАМ. ОНИ ДОЛЖНЫ БЫТЬ ПЛОТНЫМИ, НО НЕ ВОЗМОЖНЫМИ ДЛЯ УСТАНОВКИ НА ПЛАСТИКОВЫЕ ЧАСТИ. СТОИЛЬНЫЕ ЗАЖИМЫ МОГУТ БЫТЬ СЛИШКОМ ТОЛСТЫМИ, ЧТОБЫ НЕ ПОМЕХАТЬ В ПАЗОВКАХ; ВЫ МОЖЕТЕ МАСШТАБИРОВАТЬ ИХ ТОЛСТОЙ ИЛИ ТОНКОЙ, КАК ВАМ НУЖНО, В ПРЕДПОЧТИТЕЛЬНОМ СЛАЙСЕРЕ.

Масштабирование, которое помогло мне добит��ся соответствия деталей, напечатанных ABS, размерам модели, следующее:

Х/Y = 101,25%
Z (вдоль оси) = 100,4%

Посадка на металлический руль должна быть плотной, но при этом управляемой. Я использовал полукруглый напильник, чтобы очистить внутреннюю часть базовой части, особенно вокруг шва, и он идеально лег на руль.

Я также включил файлы FreeCAD на тот случай, если в�� действительно не можете откалибровать детали в слайсере или хотите улучшить конструкцию.
